BN 12-10Z/V

Artikelnummer: 101186834
BN 12-10Z/V

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
  • vorderseitige Betätigung
  • mit konfektionierter Leitung
  • mit Vorspannmagnet
  • berührungslos wirkend
  • hohe Lebensdauer
  • Metallgehäuse
  • Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung
  • Bauform Ø 10,7 mm
  • mit Zentralbefestigung

Bestelldaten

Produkt-Typbezeichnung

BN 12-10Z/V
Artikelnummer (Bestellnummer)

101186834
EAN (European Article Number)

4030661335346
eCl@ss Nummer, Version 12.0

27-27-43-02
eCl@ss Nummer, Version 11.0

27-27-01-05
eCl@ss Nummer, Version 9.0

27-27-01-05
ETIM Nummer, Version 7.0

EC002544
ETIM Nummer, Version 6.0

EC002544

Allgemeine Daten

Wirkprinzip

magnetisch
Gehäusebauform

Zylinder, Gewinde
Werkstoff des Gehäuses

Metall
Bruttogewicht

60 g

Allgemeine Daten - Eigenschaften

Verwendbar für Aufzüge

Ja
Vorspannmagnet

Ja
Anzahl der Schließer

1

Mechanische Daten

Aktive Fläche

vorderseitig
Betätigungselement

Magnet
Mechanische Lebensdauer, minimum

10.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum

18 m/s
Befestigung

zentral mit Gewindeflansch M12 x 1

Mechanische Daten - Schaltabstände

Schaltabstand Sn

5 mm … 55 mm

BP 10S = 5 mm

2 x BP 10S = 10 mm

BP 15S = 6 mm

BP 34S = 20 mm

BP 20S = 15 mm

BP 31S = 15 mm

BP 11S = 5 mm

2 x BP 11S = 15 mm

BP 12S = 10 mm

2 x BP 12S = 25 mm

BP 21S = 30 mm

2 x BP 21S = 20 ... 55 mm

BP 22S = 25 mm

2 x BP 22S = 15 ... 55 mm

BE 20 S = 6 mm
Hinweis (Schaltabstand Sn)

Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
Hinweis (Schaltabstand)

Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-2
Wiederholgenauigkeit R

0,3 mm

Mechanische Daten - Anschlusstechnik

Länge der Leitung

1 m
Anschlussart

Anschlussleitung
Anzahl der Leitungsadern

2
Aderquerschnitt

0,25 mm2
Aderquerschnitt

23 AWG
Werkstoff des Leitungsmantels

PVC
Leitungstyp

LiYY

Mechanische Daten - Abmessungen

Durchmesser des Sensors

10,7 mm
Länge des Sensors

71 mm

Umgebungsbedingungen

Schutzart

IP67
Umgebungstemperatur

-25 ... +70 °C
Schwingfestigkeit

10 … 55 Hz, Amplitude 1 mm
Schockfestigkeit

30 g / 11 ms

Elektrische Daten

Schaltspannung, maximum

200 VAC
Schaltstrom, maximum

1 A
Schaltleistung, maximum

30 W
Schaltleistung, maximum

30 VA
Schaltprinzip

Reedkontakte, berührungslos wirkend
Prelldauer, maximum

0,2 ms
Schaltfrequenz, maximum

300 Hz
Schaltelement

Schließer (NO)

Lieferumfang

Lieferumfang

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör

Empfehlung (Betätiger)

BP 10 S

2x BP 10 S

BP 15 S

BP 34 S

BP 20 S

BP 31 S

BP 11 S

2x BP 11 S

BP 12 S

2x BP 12S

BP 21 S

2x BP 21 S

BP 22 S

2x BP 22 S

BE 20 S
Empfehlung (Betätiger, Aufzugtechnik)

BP 10

2 x BP 10

BP 15

BP 34

Hinweis

Hinweis (Allgemein)

Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.

Bei der Gegenüberstellung von Schalter und Betätigungsmagnet muss die Zuordnung der Farben übereinstimmen: rot (S) auf rot (S) und grün (N) auf grün (N). Dies gilt nicht beim Raster.

Der Schalter ist mit einer nicht magnetischen Zwischenlage von min. 20 mm auf Eisen zu montieren.

Produktbild (Katalogeinzelphoto )

kbn12f01

ID: kbn12f01

| 164,6 kB | .jpg | 352.778 x 528.8140000000001 mm - 1000 x 1499 Pixel - 72 dpi

| 19,8 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 Pixel - 72 dpi

| 13,4 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 Pixel - 72 dpi

| 8,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi

| 1,6 MB | .png | 166.55700000000002 x 249.67000000000002 mm - 2000 x 2998 Pixel - 305 dpi

Maßzeichnung Grundgerät

1bn12g01

ID: 1bn12g01

| 24,4 kB | .cdr |

| 3,2 kB | .png | 74.083 x 51.153000000000006 mm - 210 x 145 Pixel - 72 dpi

| 71,7 kB | .jpg | 352.778 x 243.769 mm - 1000 x 691 Pixel - 72 dpi

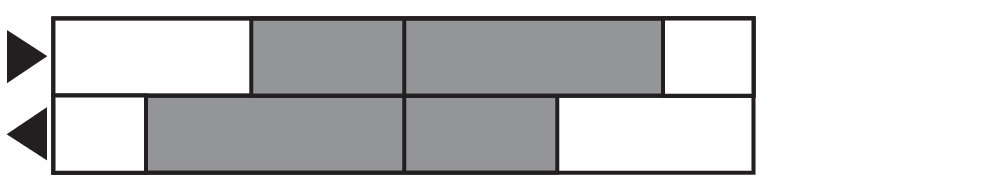

Schaltwegdiagramm

ksbn4sx5

ID: ksbn4sx5

| 17,7 kB | .cdr |

| 1,1 kB | .png | 74.083 x 14.111 mm - 210 x 40 Pixel - 72 dpi

| 16,3 kB | .jpg | 352.778 x 66.675 mm - 1000 x 189 Pixel - 72 dpi

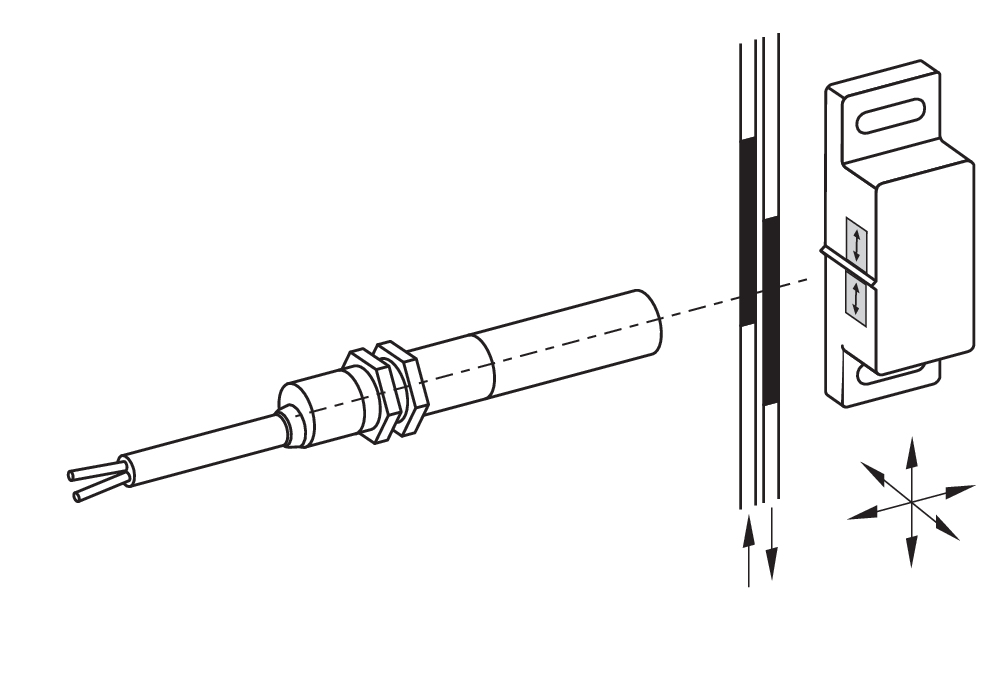

Kontaktbild

1bn12k05

ID: 1bn12k05

| 23,9 kB | .cdr |

| 70,4 kB | .jpg | 352.778 x 243.769 mm - 1000 x 691 Pixel - 72 dpi

| 9,1 kB | .png | 74.083 x 51.153000000000006 mm - 210 x 145 Pixel - 72 dpi

Kennliniendiagramm

kbn65d03

ID: kbn65d03

| 2,9 kB | .png | 73.73100000000001 x 84.31400000000001 mm - 209 x 239 Pixel - 72 dpi

| 112,6 kB | .jpg | 352.425 x 402.16700000000003 mm - 999 x 1140 Pixel - 72 dpi
