SVM1/118-6/119/E

Artikelnummer: 103000985
SVM1/118-6/119/E

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten
Produkt-Typbezeichnung:

SVM1(1)(2)/(3)-(4)/(5)(6)/(7)


(1)
ohneStandard Schließsystem
ZZentralschließanlagen-Schließsystem

(2)
ohneStandard Silber
/SRfarbige Schlüsselreide

(3)
XSchlüsselnummer ( n) Primärzylinder 35 … 99

(4)
2166 Sekundärzylinder
1010 Sekundärzylinder

(5)
YSchlüsselnummer ( n) Sekundärzylinder 100 … 999

(6)
oo/ooFarbe Schlüsselreide>#Picture#Bilddata/Interface/Tools/k__bry01.eps#/Picture# (BR)>#Picture#Bilddata/Interface/Tools/k__gey01.eps#/Picture# (GB)>#Picture#Bilddata/Interface/Tools/k__roy01.eps#/Picture# (RT)>#Picture#Bilddata/Interface/Tools/k__bly01.eps#/Picture# (BL)>#Picture#Bilddata/Interface/Tools/k__wey02.eps#/Picture# (WS)>#Picture#Bilddata/Interface/Tools/k__guy01.eps#/Picture# (GR)>#Picture#Bilddata/Interface/Tools/k__gry01.eps#/Picture# (GN)>#Picture#Bilddata/Interface/Tools/k__swy01.eps#/Picture# (SW)>Alle Farbkombinationen sind daraus möglich.

(7)
EEinbauplatte
AAufbaugehäuse
Nicht alle nach diesem Typenschlüssel möglichen Geräte sind lieferbar und/oder technisch umsetzbar.

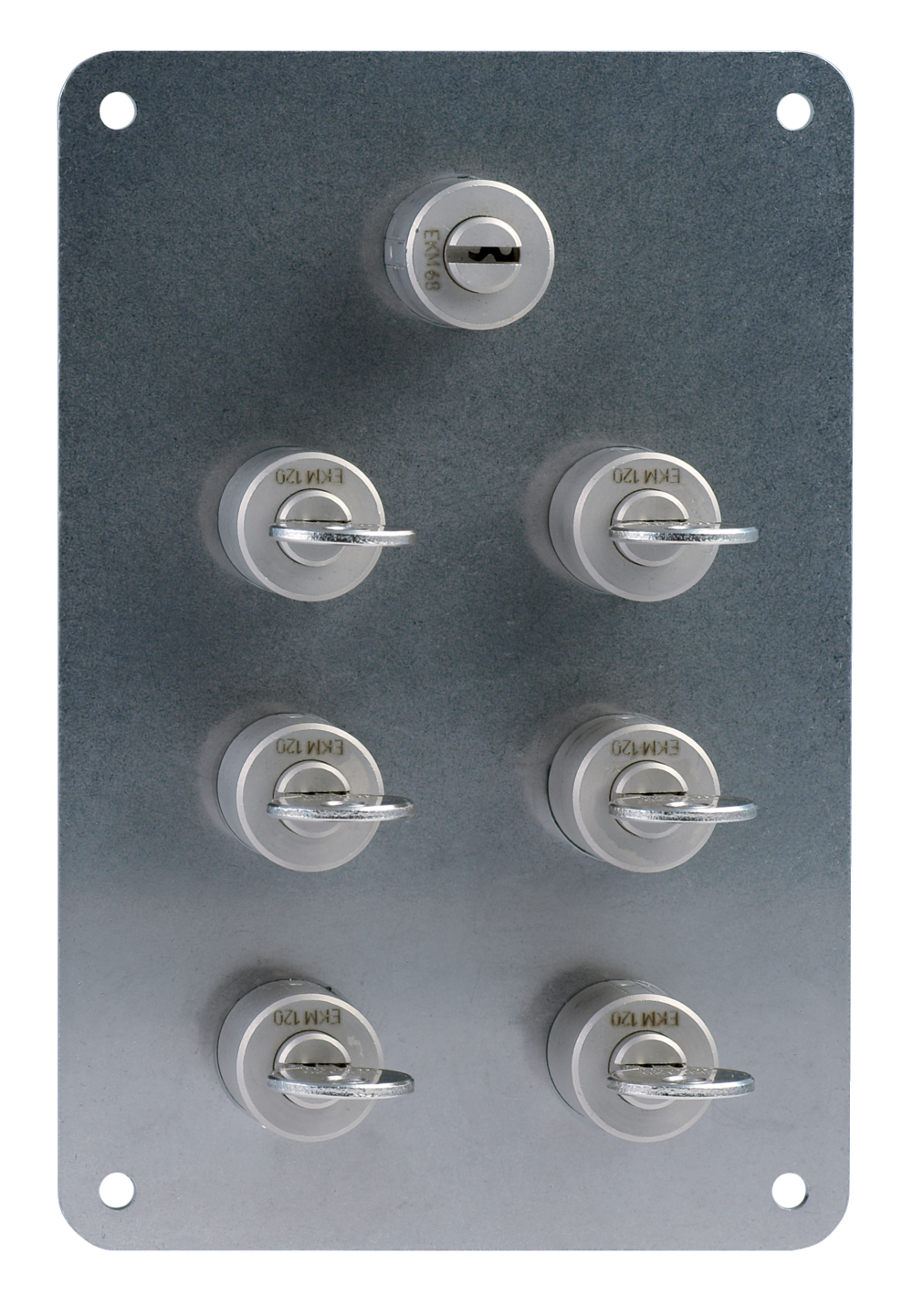

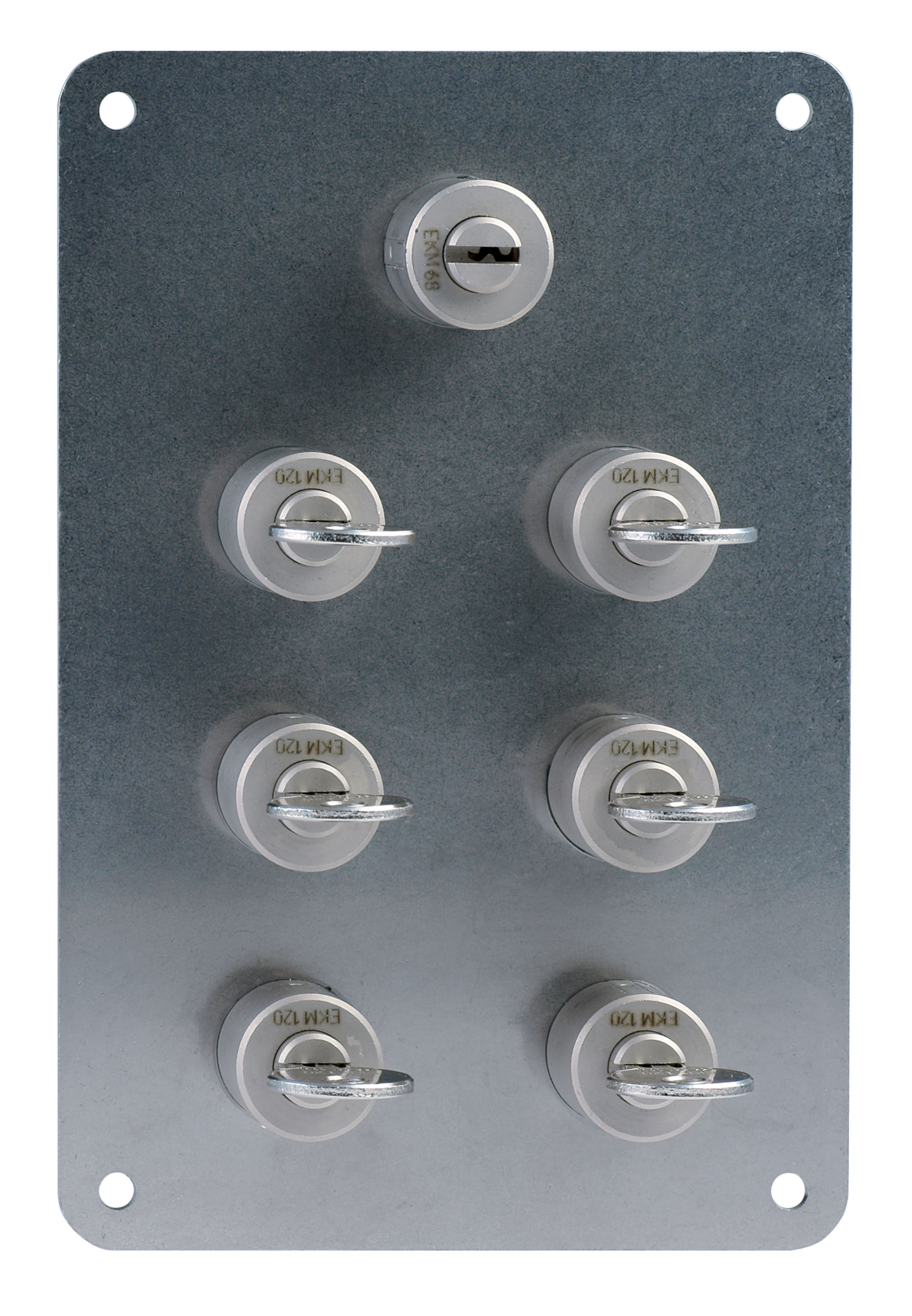

  • Schlüssel-Wahlschalter-Verriegelungseinrichtung für 6 Schlüssel

Bestelldaten

Produkt-Typbezeichnung

SVM1/118-6/119/E
Artikelnummer (Bestellnummer)

103000985
EAN (European Article Number)

4030661570471
eCl@ss Nummer, Version 12.0

27-37-12-90
eCl@ss Nummer, Version 11.0

27-37-12-90
eCl@ss Nummer, Version 9.0

27-37-12-90
ETIM Nummer, Version 7.0

EC001029
ETIM Nummer, Version 6.0

EC001029
Zusatzinformation (Bestelldaten)

Hinweis: Bei einer Bestellung/Anfrage sind die erforderlichen Schließungsnummern "x1x" (Primärzylinder) und "x2x" Sekundärzylinder anzugeben (z.B. SVM1/111-6/222/E)! Wird bei der Bestellung/Anfrage keine Schließungsnummer vorgegeben liefern wir eine Schließungsnummer nach unserer Wahl. Es ist anwenderseitig darauf zu achten dass an einem Standort (Werksgelände) keine Schließungsnummer doppelt vergeben wird!

Allgemeine Daten

Vorschriften

EN ISO 13849-1

EN ISO 14119
Wirkprinzip

mechanisch
Bauform

Einbauplatte
Werkstoff des Gehäuses

Edelstahl
Werkstoff der Gehäusebeschichtung

lackiert
Werkstoff des Riegelbolzens

Messing (Me)
Farbe des Gehäuses

silber
Farbe des Schlüssels

silber
Farbe der Schlüsselreide (Schlüsselkopf)

silber
Bruttogewicht

2.600 g

Allgemeine Daten - Eigenschaften

Frontplattenmontage

Ja
Anzahl Schlüssel

6

Sicherheitsbetrachtung

Gebrauchsdauer

20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge

B10D Öffner (NC)

100.000 Schaltspiele

Mechanische Daten

Mechanische Lebensdauer, minimum

100.000 Schaltspiele
Schlüsselnummer Primärzylinder

118
Schlüsselnummer Sekundärzylinder

119

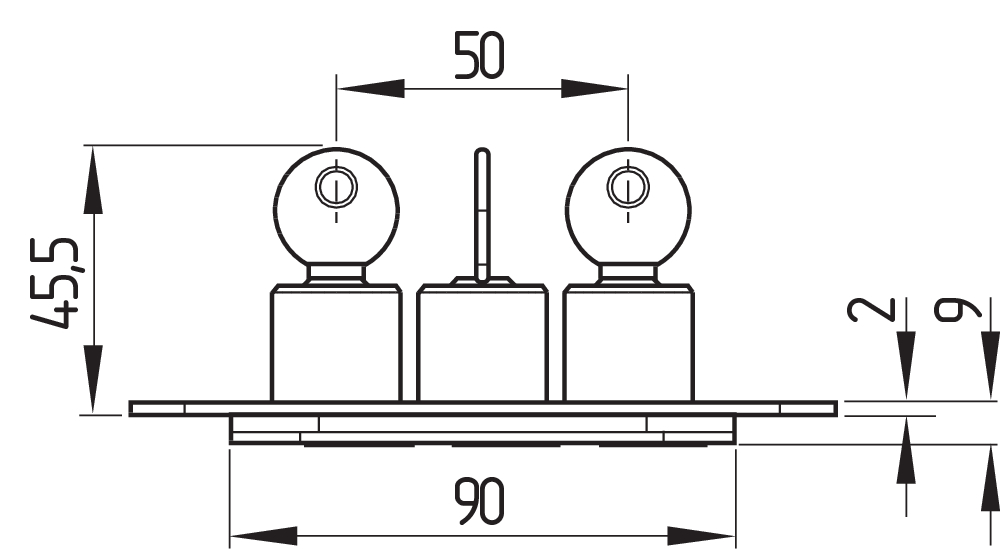

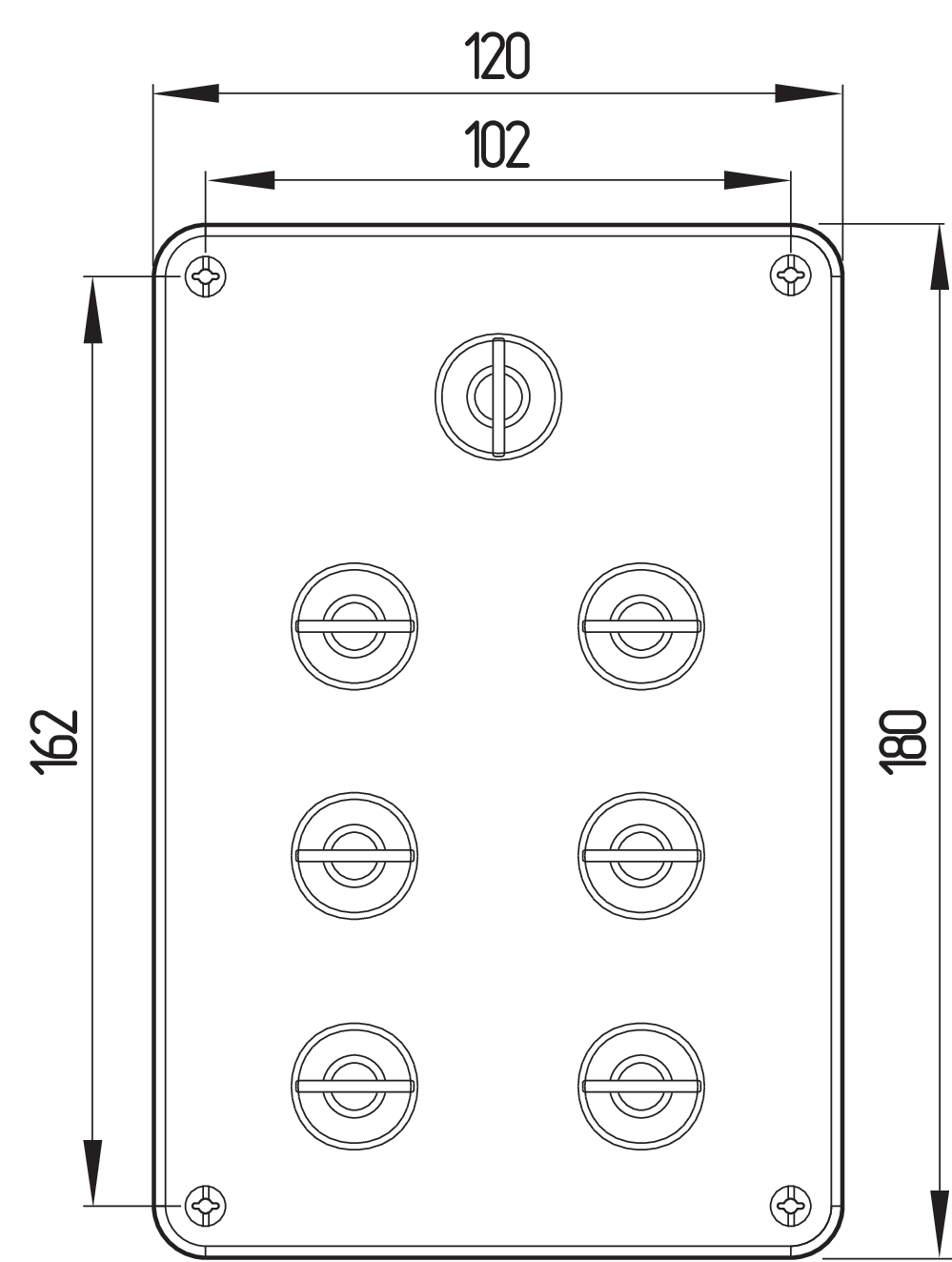

Mechanische Daten - Abmessungen

Länge

180 mm
Breite

120 mm
Höhe

52,5 mm

Umgebungsbedingungen

Schutzart

IP40
Umgebungstemperatur

-25 ... +50 °C

Elektrische Daten

Maximale Schalthäufigkeit

5 /h

Lieferumfang

Lieferumfang

SVM mit 6 Sekundärschlüssel und 6 Notfallschlüssel, ohne Primärschlüssel

Zubehör

Empfehlung (Produktkombination)

SHGV

SVE

Hinweis

Hinweis (Allgemein)

siehe Abbildung: Primärschlüssel in Pos. 2: Primärschlüssel nicht abziehbar, Sekundärschlüssel abziehbar
Primärschlüssel in Pos. 1: Primärschlüssel abziehbar, Sekundärschlüssel nicht abziehbar
