BETAETIGER AZ 335/355-B5
BETAETIGER AZ 335/355-B5
Downloads
- besonders geeignet für Schiebetüren
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
BETAETIGER AZ 335/355-B5 |
| Artikelnummer (Bestellnummer) |
101151755 |
| EAN (European Article Number) |
4030661163550 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM Nummer, Version 7.0 |
EC001487 |
| ETIM Nummer, Version 6.0 |
EC001487 |
Allgemeine Daten
| Bruttogewicht |
39 g |
Mechanische Daten
| Betätigungsradius, minimum |
700 mm |
| Betätiger |
gewinkelt |
Hinweis
| Hinweis (Allgemein) |
Drehpunkt des Scharniers und Oberkante des Sicherheitsschalters zuzüglich 52,7 mm müssen eine Ebene bilden kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die schmale Seite des Betätigers 700 mm kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen über die breite Seite des Betätigers 900 mm |
Sprachfilter
Datenblatt
Montage- und Anschlussanleitung
Download der aktuellen Version von Adobe Reader

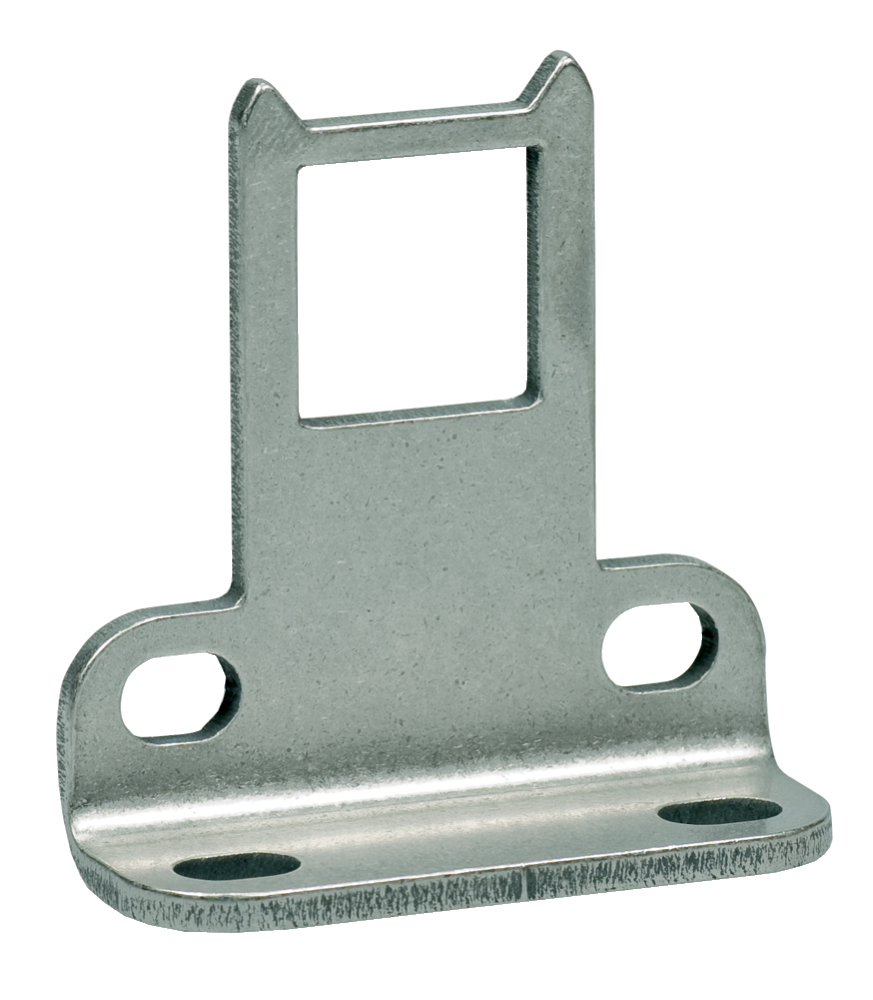

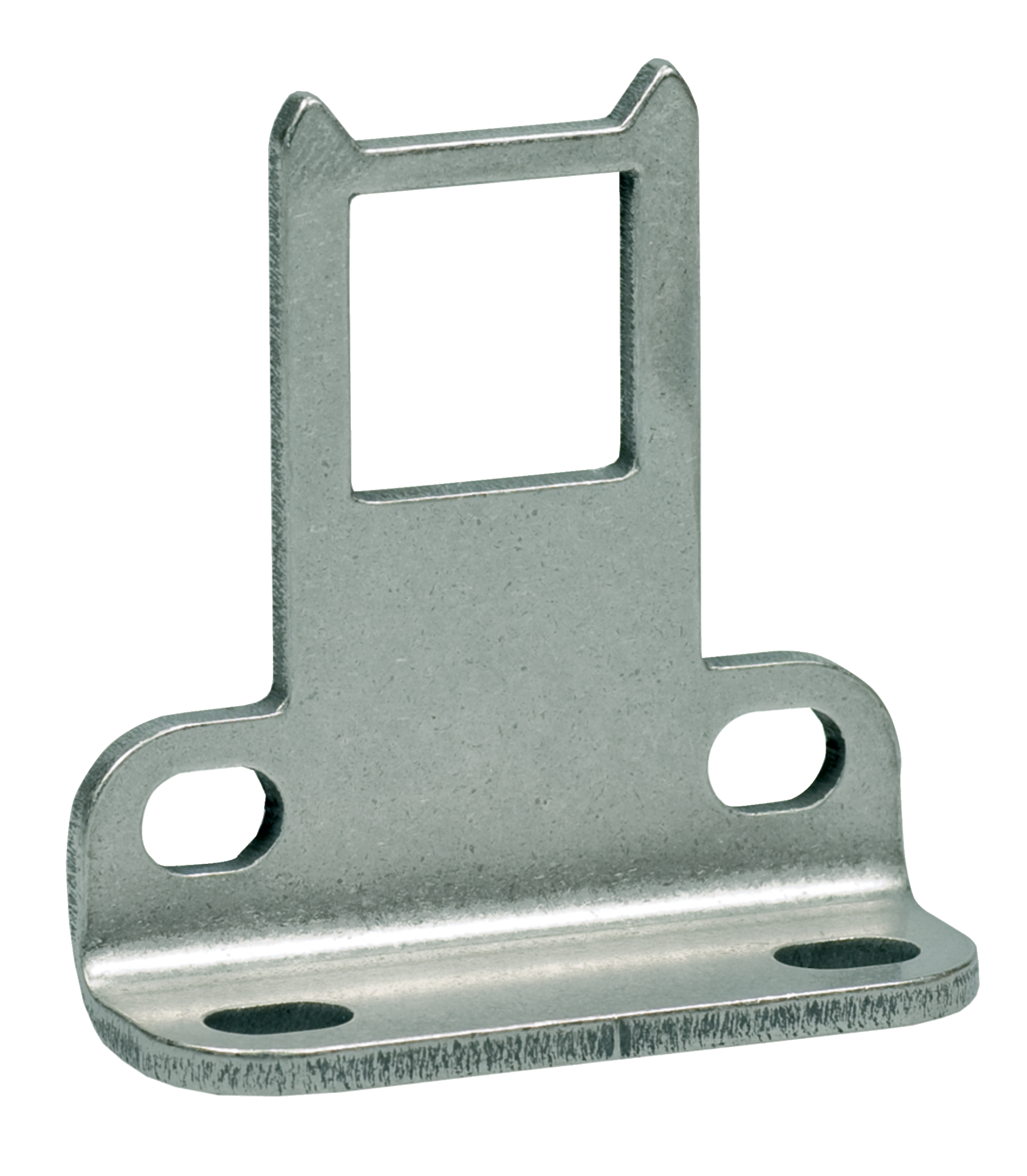

Produktbild (Katalogeinzelphoto )
ID: kaz33f12
| 345,5 kB | .jpg | 307.975 x 352.778 mm - 873 x 1000 Pixel - 72 dpi
| 38,7 kB | .png | 74.083 x 84.667 mm - 210 x 240 Pixel - 72 dpi
| 44,8 kB | .jpg | 107.95 x 123.47200000000001 mm - 306 x 350 Pixel - 72 dpi
| 37,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 3,4 MB | .png | 199.9 x 229 mm - 1999 x 2290 Pixel - 254 dpi

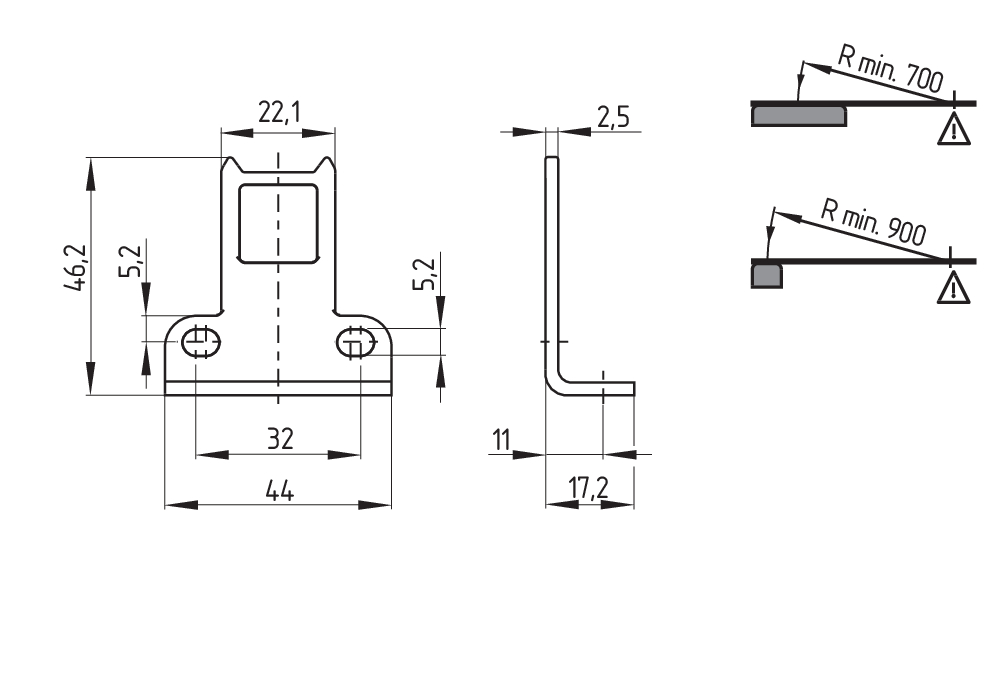

Maßzeichnung Betätiger

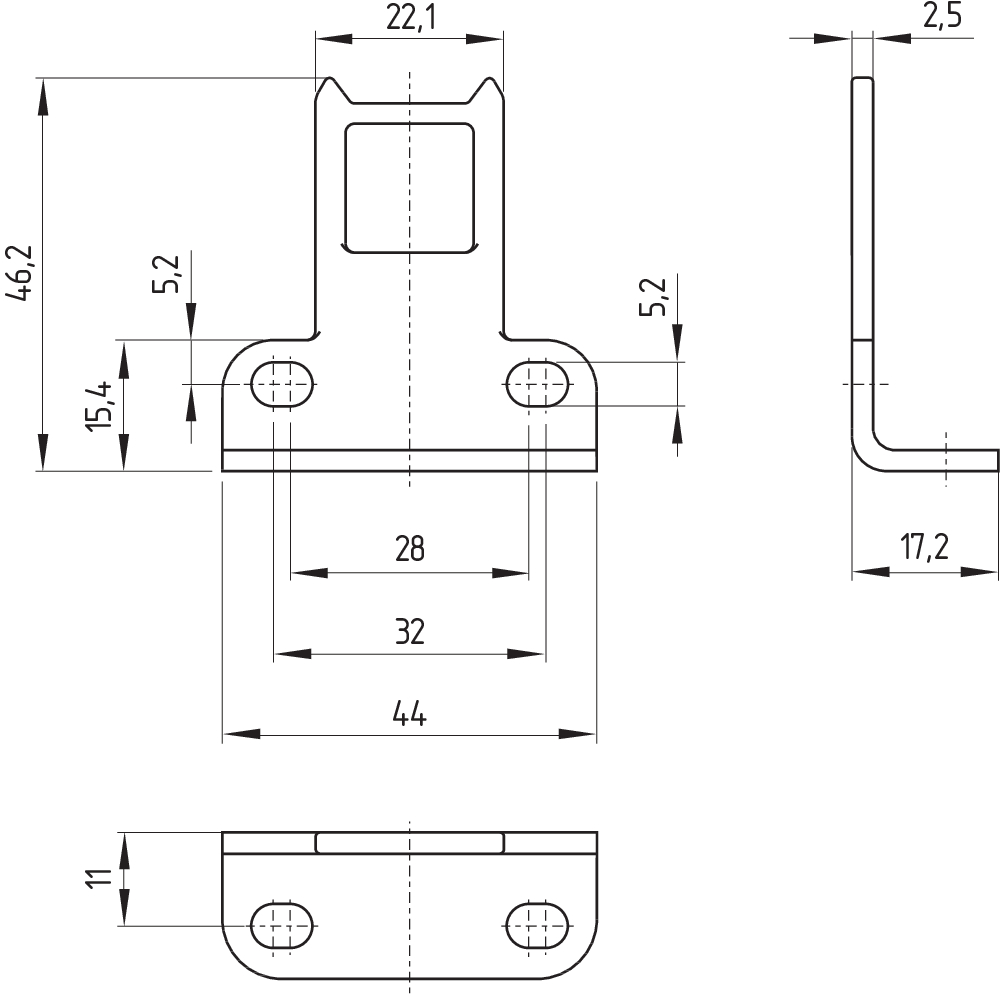

Maßzeichnung Betätiger
