AZ 335-12ZUEK
AZ 335-12ZUEK
Downloads
- 1 Leitungseinführung M 20 x 1.5
- Metallgehäuse
- hohe Lebensdauer
- Universelle Codierung
- 40,5 mm x 114 mm x 38 mm
- Betätigungskopf um 4 x 90° drehbar
- flächig montierbar
- hohe Kontaktsicherheit bei niedrigen Strömen
- Langlöcher zum Einstellen, Rundlöcher zum Fixieren
Bestelldaten
| Hinweis (Lieferfähigkeit) |
Nicht mehr lieferbar! |
| Produkt-Typbezeichnung |
AZ 335-12ZUEK |
| Artikelnummer (Bestellnummer) |
101159131 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-02 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-02 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-02 |
| ETIM Nummer, Version 7.0 |
EC002592 |
| ETIM Nummer, Version 6.0 |
EC002592 |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Codierstufe gemäß EN ISO 14119 |
gering |
| Werkstoff des Gehäuses |
Aluminium |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
230 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Hilfskontakte |
1 |
| Anzahl der Sicherheitskontakte |
2 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
2.000.000 Schaltspiele |
| B10D Schließer (NO) |
1.000.000 Schaltspiele |
| Hinweis (B10D Schließer (NO)) |
bei 10% Ie und ohmscher Last |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
10.000.000 Schaltspiele |
| Rastkraft |
5 N |
| Zwangsöffnungsweg |
10,7 mm |
| Zwangsöffnungskraft, minimum |
5 N |
| Hinweis (Zwangsöffnungskraft) |
je Öffnerkontakt |
Mechanische Daten - Anschlusstechnik
| Anschlussart |
Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
0,75 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
Mechanische Daten - Abmessungen
| Länge des Sensors |
38 mm |
| Breite des Sensors |
40,5 mm |
| Höhe des Sensors |
114 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-30 ... +90 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
4 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Schleichschaltung mit Überdeckung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Lieferumfang
| Lieferumfang |
Der Betätiger ist nicht im Lieferumfang enthalten. |
Hinweis
| Hinweis (Allgemein) |
Durch Verdrehen des Vorsatzes um 4 x 90° sind 8 Anfahrebenen möglich. Hierzu wird ein Torx-Schraubendreher T10 benötigt. Der Betätigungskopf ist bei gelöster Schraube nicht verlierbar, dadurch ist der Schalter nicht manipulierbar. |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
ID: kaz33f01
| 1,1 MB | .jpg | 352.778 x 779.2860000000001 mm - 1000 x 2209 Pixel - 72 dpi
| 155,9 kB | .png | 74.083 x 163.68900000000002 mm - 210 x 464 Pixel - 72 dpi
| 33,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 11,7 MB | .png | 166.55700000000002 x 368.009 mm - 2000 x 4419 Pixel - 305 dpi
| 42,1 kB | .jpg | 55.739000000000004 x 123.47200000000001 mm - 158 x 350 Pixel - 72 dpi
Maßzeichnung Grundgerät

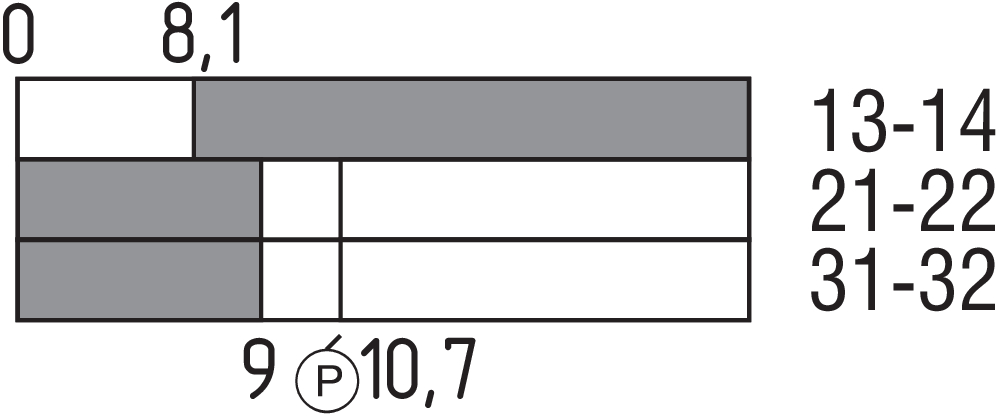

Schaltwegdiagramm
Kontakt geschlossen
Kontakt geöffnet
Einstellbereich
Rastpunkt
Zwangsöffungsweg/- winkelKontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
Funktionsweise
