AZR31T0/24VDC/AC
AZR31T0/24VDC/AC
- Sichere Stillstandswächter
- Sensorlose Stillstandserfassung durch Überwachung der EMK
- Direkter Anschluss von Drehstrommotoren
- Geeignet zum Anschluss an Frequenzumrichter mit folgenden Schnittstellendaten: Drehfeldfrequenz 0 ... 1000 Hz; Schaltfrequenz der Endstufe bis 16 kHz; Motorspannungsbereich 0 ... 400 V
- Dieser sichere Stillstandswächter hat den besonderen Vorteil, dass bei der Inbetriebnahme keine Sollwerteinstellungen erforderlich sind.
- 3 Sicherheitskontakte, STOP 0
- 1 Meldeausgang
Bestelldaten
| Produkt-Typbezeichnung |
AZR31T0/24VDC/AC |
| Artikelnummer (Bestellnummer) |
101049653 |
| EAN (European Article Number) |
4030661521268 |
Allgemeine Daten
| Vorschriften |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Klimabeanspruchung |
EN 60068-2-78 |
| Werkstoff des Gehäuses |
Kunststoff, glasfaserverstärkter Thermoplast |
| Bruttogewicht |
250 g |
Allgemeine Daten - Eigenschaften
| Drahtbrucherkennung |
Ja |
| Querschlusserkennung |
Ja |
| Rückführkreis |
Ja |
| Automatische Reset-Funktion |
Ja |
| Erdschlusserkennung |
Ja |
| Integrierte Anzeige, Status |
Ja |
| Anzahl der Hilfskontakte |
1 |
| Anzahl der LEDs |
5 |
| Anzahl der Sicherheitskontakte |
3 |
Sicherheitsbetrachtung
| Vorschriften |
EN IEC 60947-5-1 EN IEC 61508 |
| PFH-Wert |
2,00 x 10⁻⁸ /h |
| Gebrauchsdauer |
20 Jahre |
| Common Cause Failure (CCF), minimum |
65 |
| Stop-Kategorie |
0 |
Sicherheitsbetrachtung - Relaisausgänge
| Performance Level, Stop 0, bis |
e |
| Kategorie, Stop 0 |
4 |
| Diagnostic Coverage (DC) Level, Stop 0 |
≥ 99 % |
| Safety Integrity Level (SIL), Stop 0, geeignet für Anwendungen in |
3 |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
10.000.000 Schaltspiele |
| Befestigung |
Schnellbefestigung für Normschienen nach DIN EN 60715 |
Mechanische Daten - Anschlusstechnik
| Anschlussbezeichnung |
IEC/EN 60947-1 |
| Anschlussart |
starr oder flexibel Schraubanschluss M20 x 1.5 |
| Anschlussquerschnitt, minimum |
0,25 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Anzugsdrehmoment der Klemmen |
0,6 Nm |
Mechanische Daten - Abmessungen
| Breite |
45 mm |
| Höhe |
73,2 mm |
| Tiefe |
121 mm |
Umgebungsbedingungen
| Schutzart des Gehäuses |
IP40 |
| Schutzart des Einbauraumes |
IP54 |
| Schutzart der Klemmen bzw. Anschlüsse |
IP20 |
| Umgebungstemperatur |
-25 ... +45 °C |
| Schwingfestigkeit |
10 ... 55 Hz, Amplitude 0,35 mm |
| Schockfestigkeit |
30 g / 11 ms |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
Elektrische Daten
| Frequenzbereich |
50 Hz 60 Hz |
| Kontaktwiderstand, maximum |
0,1 Ω |
| Hinweis (Kontaktwiderstand) |
in Neuzustand |
| Leitungslänge (Master/Slave), maximum |
10 m |
| Abfallverzögerung bei Netzausfall, typisch |
80 ms |
| Abfallverzögerung bei NOT-HALT, typisch |
20 ms |
| Abfallverzögerung bei NOT-HALT, maximum |
15 ms |
| Anzugsverzögerung bei automatischen Start (nach Erkennen des Stillstandes), circa |
7.000 ms |
| Anzugsverzögerung bei RESET, typisch |
20 ms |
| Werkstoff der Kontakte, elektrisch |
AgSnO, selbstreinigend, zwangsgeführt |
Elektrische Daten - Sichere Relaisausgänge
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
6 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
6 A |
| Schaltvermögen, minimum |
10 VDC |
| Schaltvermögen, minimum |
10 mA |
| Schaltvermögen, maximum |
250 VAC |
| Schaltvermögen, maximum |
8 A |
Elektrische Daten - Digitale Eingänge
| Leitungswiderstand, maximum |
40 Ω |
Elektrische Daten - Digitale Ausgänge
| Spannung, Gebrauchskategorie DC-12 |
24 VDC |
| Strom, Gebrauchskategorie DC-12 |
0,1 A |
Elektrische Daten - Relaisausgänge (Hilfskontakte)
| Schaltvermögen, maximum |
24 VDC |
| Schaltvermögen, maximum |
2 A |
Elektrische Daten - Elektromagnetische Verträglichkeit (EMV)
| Störfestigkeit |
EMV-Richtlinie |
Zustandsanzeige
| Angezeigte Funktionszustände |
OUT, Grün: Freigabe ON, Grün: Versorgungsspannung UB ERR, Rot: Fehler Kanal A + B |
Sonstige Daten
| Hinweis (Applikationsanwendungen) |
Sichere Stillstandsüberwachung |
Hinweis
| Hinweis (Allgemein) |
Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören. |
Schaltungsbeispiel
| Hinweis (Schaltungsbeispiel) |
Das Schaltungsbeispiel ist bei geschlossenen Schutzeinrichtungen und im spannungslosen Zustand dargestellt. Der sensorlose Stillstandswächter überwacht die EMK des Dreiphasenmotors. Der Schutztürwächter der Reihe SRB überwacht die Stellung der Schutzeinrichtung. Überwachung der Schutzeinrichtung mit einer Sicherheitszuhaltung und einem Sicherheitsschalter mit getrenntem Betätiger (A und B). Die Entriegelung erfolgt erst nach Beendigung der Nachlaufbewegung durch den Schließer (E). Nach dem Entriegeln muss die Schutzeinrichtung geöffnet werden. Zur Absicherung einer Schutzeinrichtung |
Sprachfilter
Datenblatt
Datenblatt (vorläufiges PDF)
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

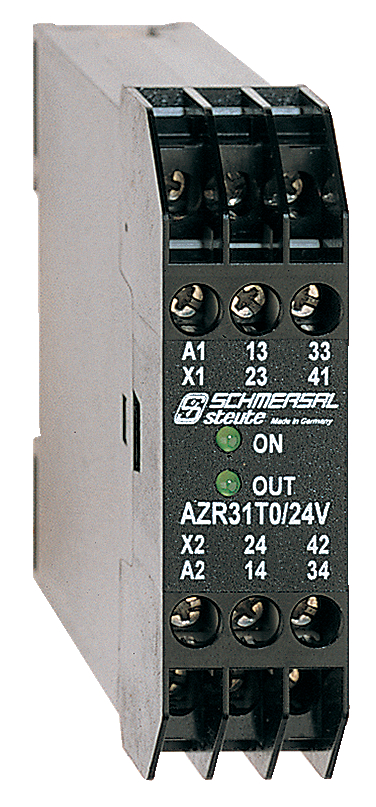

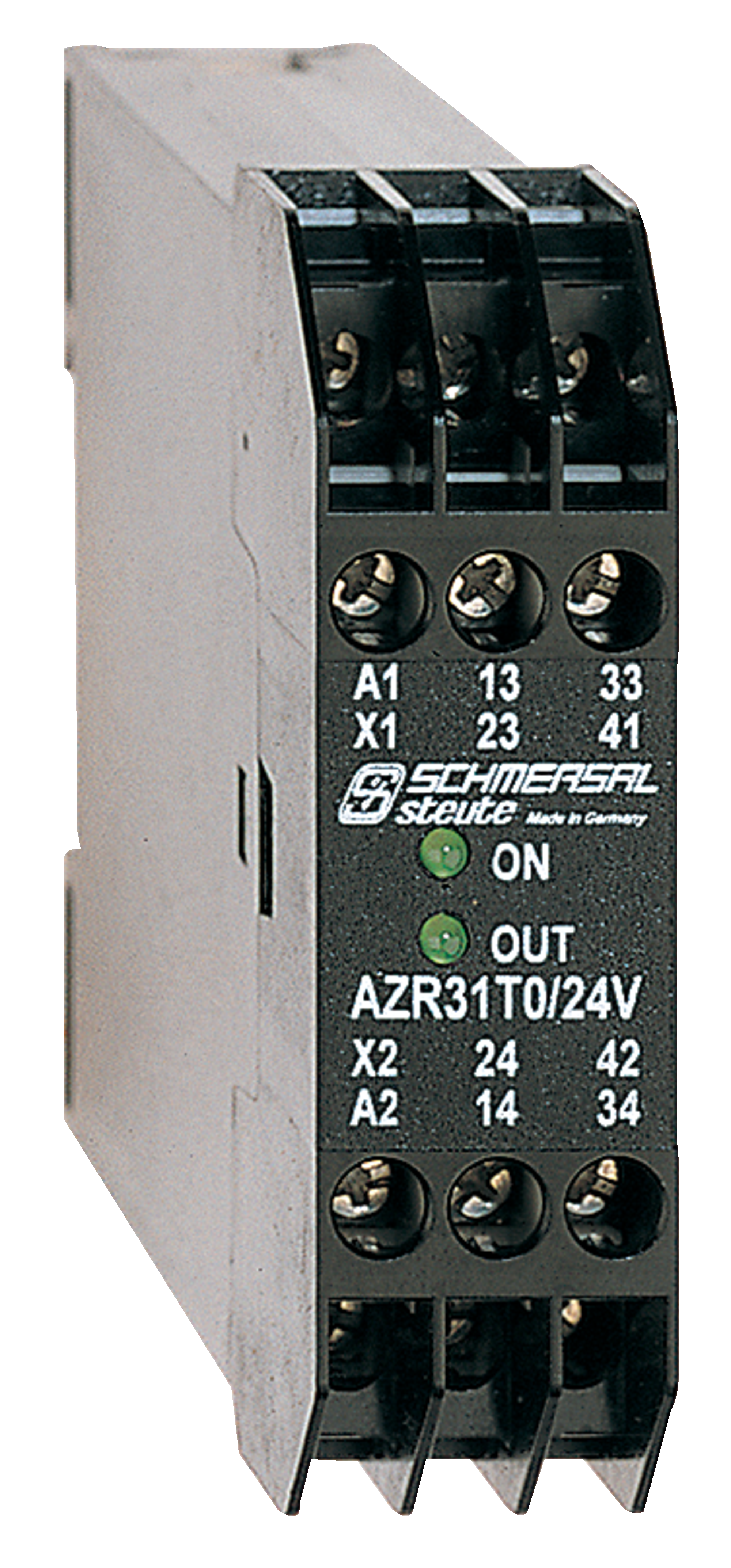

Produktbild (Katalogeinzelphoto )
