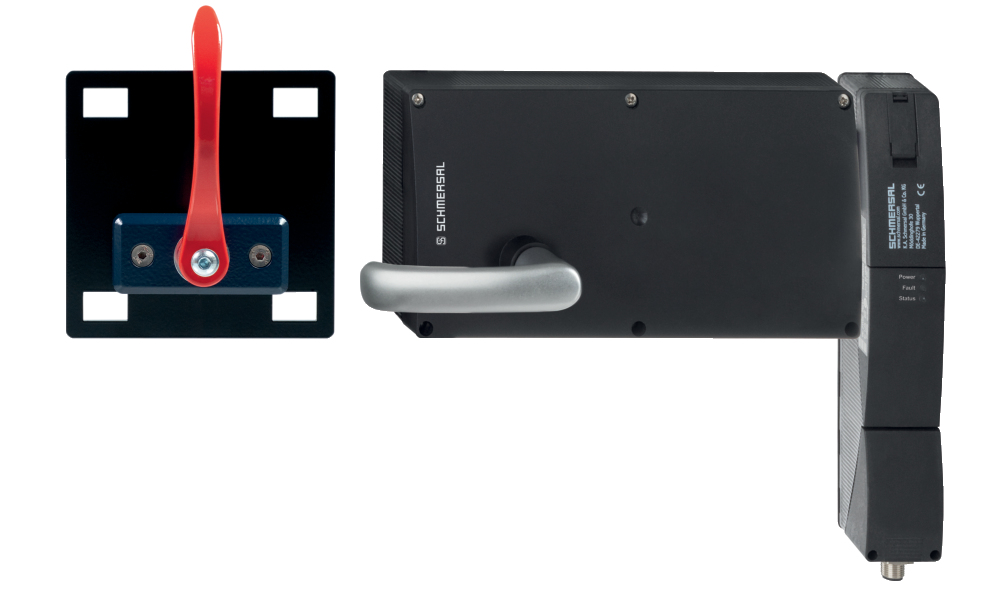

AZ/AZM201-B40-LTAG1P20

Artikelnummer: 103016808
AZ/AZM201-B40-LTAG1P20

Downloads

ePLAN Daten
CADENAS CAD-Daten
SISTEMA Daten

Bestelldaten

Produkt-Typbezeichnung

AZ/AZM201-B40-LTAG1P20
Artikelnummer (Bestellnummer)

103016808
EAN (European Article Number)

4030661509716
eCl@ss Nummer, Version 12.0

27-27-26-06
eCl@ss Nummer, Version 11.0

27-27-26-06
eCl@ss Nummer, Version 9.0

27-27-26-06
ETIM Nummer, Version 7.0

EC001487
ETIM Nummer, Version 6.0

EC001487

Zulassungen - Vorschriften

Hinweis

Zertifizierung in Verbindung mit den Geräten AZ/AZM201

Allgemeine Daten

Werkstoff des Gehäuses

Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
Werkstoff des Betätigers

Zink-Druckguss
Werkstoff des Bedienteils

Aluminium, kunststoffbeschichtet
Werkstoff der Fluchtentriegelung

Metall, kunststoffummantelt
Bruttogewicht

1.702 g

Allgemeine Daten - Eigenschaften

Fluchtentriegelung

Ja
Türerkennungssensor

Ja

Mechanische Daten

Griff

Türgriff
Mechanische Lebensdauer, minimum

1.000.000 Schaltspiele
Türanschlag

Links
Zuhaltekraft FZh gemäß EN ISO 14119

2.000 N
Zuhaltekraft Fmax, maximum

2.600 N
Betätiger-Anbau

Außen

Mechanische Daten - Abmessungen

Länge des Betätigers

94 mm
Breite des Betätigers

230 mm
Höhe des Betätigers

115 mm
Länge der Fluchtentriegelung

60 mm
Breite der Fluchtentriegelung

115 mm
Höhe der Fluchtentriegelung

115 mm

AVS Schmersal Vertriebs GmbH, Biróstraße 17, A-1230 Wien

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.

Generiert am: 15.04.2026, 07:31
