AZ 3350-12ZUEK-U270
AZ 3350-12ZUEK-U270
- 1 Leitungseinführung M 20 x 1.5
- Betätigungskopf um 270° gedreht
- Metallgehäuse
- Türgriff rastend
- hohe Lebensdauer
- 40,5 mm x 114 mm x 38 mm
- hohe Kontaktsicherheit bei niedrigen Strömen
Bestelldaten
| Produkt-Typbezeichnung |
AZ 3350-12ZUEK-U270 |
| Artikelnummer (Bestellnummer) |
101174720 |
| EAN (European Article Number) |
4030661304137 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-02 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-02 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-02 |
| ETIM Nummer, Version 7.0 |
EC002592 |
| ETIM Nummer, Version 6.0 |
EC002592 |
| Zusatzinformation (Bestelldaten) |
Zur Bestellung wählen Sie zunächst den gewünschten Sicherheitsschalter und dann das Türgriff-System aus |
Zulassungen - Vorschriften
| Zertifikate |
cULus |
Allgemeine Daten
| Vorschriften |
BG-GS-ET-15 EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Codierstufe gemäß EN ISO 14119 |
gering |
| Wirkprinzip |
mechanisch |
| Werkstoff des Gehäuses |
Aluminium |
| Werkstoff der Gehäusebeschichtung |
lackiert |
| Bruttogewicht |
230 g |
Allgemeine Daten - Eigenschaften
| Anzahl der Anfahrrichtungen |
1 |
| Anzahl der Hilfskontakte |
1 |
| Anzahl der Sicherheitskontakte |
2 |
| Anzahl der Kabeldurchführungen |
1 |
Sicherheitsbetrachtung
| Vorschriften |
EN ISO 13849-1 |
| Gebrauchsdauer |
20 Jahre |
Sicherheitsbetrachtung - Sicherheitsausgänge
| B10D Öffner (NC) |
2.000.000 Schaltspiele |
| B10D Schließer (NO) |
1.000.000 Schaltspiele |
| Hinweis (B10D Schließer (NO)) |
bei 10% Ie und ohmscher Last |
Mechanische Daten
| Mechanische Lebensdauer, minimum |
1.000.000 Schaltspiele |
| Türanschlag |
Rechts |
| Abscherkraft |
15.000 N |
| Zwangsöffnungsweg |
10,7 mm |
| Zwangsöffnungskraft je Öffnerkontakt, minimum |
5 N |
| Betätigungsgeschwindigkeit, maximum |
0,2 m/s |
| Befestigung |
Schrauben |
| Vorsatzdrehung |
270 ° |
Mechanische Daten - Anschlusstechnik
| Leitungseinführung |
1 x M20 |
| Anschlussart |
Schraubklemmen |
| Anschlussquerschnitt, minimum |
0,75 mm² |
| Anschlussquerschnitt, maximum |
2,5 mm² |
| Hinweis |
Alle Angaben einschließlich Aderendhülsen. |
| Zulässige Art der Leitung |
Starr eindrähtig Starr mehrdrähtig Flexibel |
Mechanische Daten - Abmessungen
| Länge des Sensors |
38 mm |
| Breite des Sensors |
40,5 mm |
| Höhe des Sensors |
114 mm |
Umgebungsbedingungen
| Schutzart |
IP67 |
| Umgebungstemperatur |
-30 ... +90 °C |
| Lager- und Transporttemperatur |
-40 ... +90 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
250 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Bedingter Bemessungskurzschlussstrom |
1.000 A |
| Schaltelement |
Schließer (NO), Öffner (NC) |
| Schaltprinzip |
Schleichschaltung mit Überdeckung |
| Maximale Schalthäufigkeit |
1.200 /h |
| Werkstoff der Kontakte, elektrisch |
Silber |
Elektrische Daten - Sicherheitskontakte
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
4 A |
Elektrische Daten - Hilfskontakte
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
4 A |
| Spannung, Gebrauchskategorie DC-13 |
24 VDC |
| Strom, Gebrauchskategorie DC-13 |
4 A |
Lieferumfang
| Lieferumfang |
Der Betätiger ist nicht im Lieferumfang enthalten. |
Zubehör
| Empfehlung (Betätiger) |
AZ 3350-B1 AZ 3350-B5 AZ 3350-B1R AZ 3350-B5R AZ 3350-B6 AZ 3350-B6H |
| Empfehlung (Produktkombination) |
AZ 3350-STS30-01 AZ 3350-STS30-03 AZ 3350-STS30-06 AZ 3350-STS30-08 |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
UL-Zertifikat
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader
Produktbild (Katalogeinzelphoto )
ID: kaz33f09
| 514,6 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 Pixel - 72 dpi
| 61,8 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 Pixel - 72 dpi
| 29,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 Pixel - 72 dpi
| 4,2 MB | .png | 199.9 x 299.90000000000003 mm - 1999 x 2999 Pixel - 254 dpi
| 34,9 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 Pixel - 72 dpi

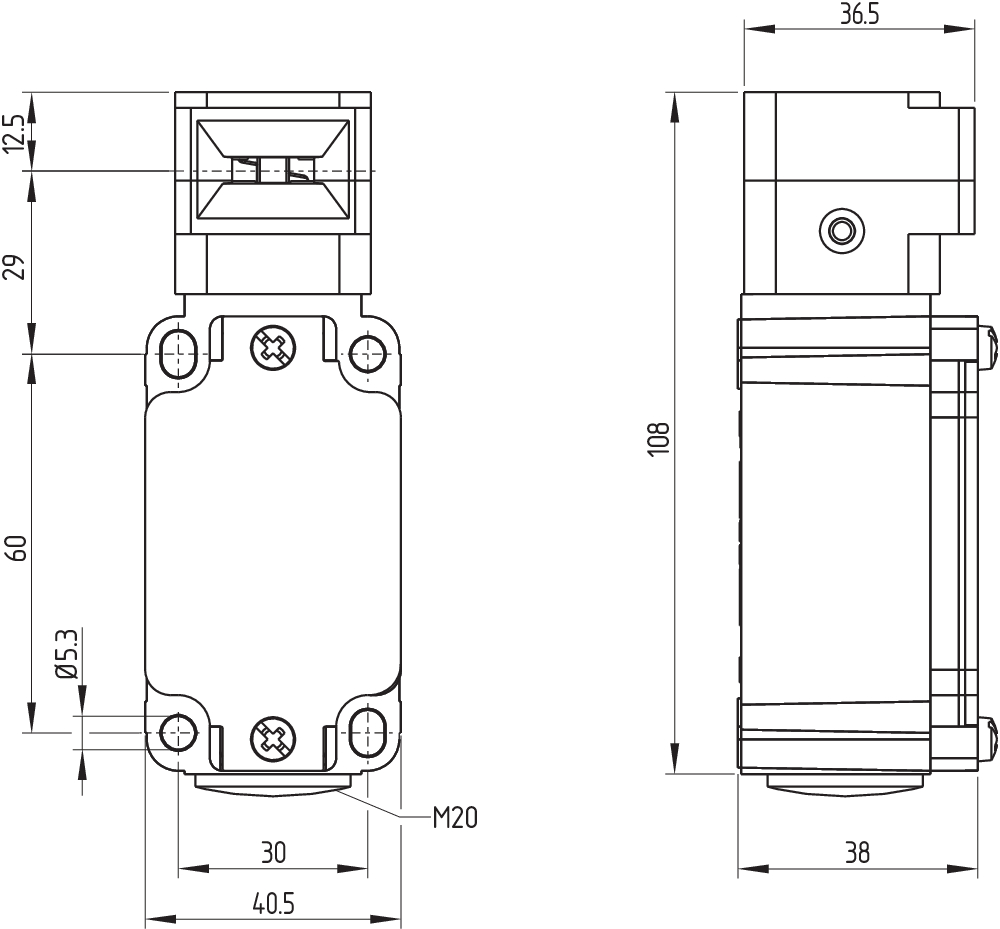

Maßzeichnung Grundgerät
Maßzeichnung Sonstige
Maßzeichnung Sonstige
Kontaktbild
Überwachung der Zuhaltung gem. ISO 14119
zwangsöffnender Öffnerkontakt
betätigt
unbetätigt
Schließerkontakt
Öffnerkontakt
