AV 25RX30U 45 GR. N
AV 25RX30U 45 GR. N
- Rechtsausführung
- Metallgehäuse
- Fehlschließsicherung
- für 2-flügelige Türen
- für den Einsatz in Personenaufzügen zugelassen
- Hilfsentriegelung durch Dreikantschlüssel M5
Bestelldaten
| Produkt-Typbezeichnung |
AV 25RX30U 45 GR. N |
| Artikelnummer (Bestellnummer) |
101081847 |
| EAN (European Article Number) |
4030661006680 |
| eCl@ss Nummer, Version 12.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 11.0 |
27-27-26-03 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-03 |
| ETIM Nummer, Version 7.0 |
EC002593 |
| ETIM Nummer, Version 6.0 |
EC002593 |
Zulassungen - Vorschriften
| Zertifikate |
TÜV CCC |
Allgemeine Daten
| Vorschriften |
EN 81-20 EN 81-50 |
| Werkstoff des Gehäuses |
Metall, Aluminium-Druckguss |
| Werkstoff des Riegelbolzens |
Messing |
| Bruttogewicht |
1.473 g |
Allgemeine Daten - Eigenschaften
| Hilfsentriegelung |
Ja |
| Fehlschließsicherung vorhanden |
Ja |
| Sicherheitsfunktionen |
Ja |
| Anzahl der Türflügel |
2 |
| Anzahl der Sicherheitskontakte |
2 |
Mechanische Daten
| Betätigungselement |
Zuglasche |
| Ausrichtung |
Rechtsausführung |
| Befestigung |
rückseitige Befestigungslöcher |
| Permanentmagnet |
Keramik-Oxidmagnete mit hoher Koerzitivfeldstärke |
Mechanische Daten - Anschlusstechnik
| Leitungseinführung |
ohne Kabelverschraubung |
Mechanische Daten - Abmessungen
| Breite |
285 mm |
| Höhe |
80 mm |
| Tiefe |
36 mm |
| Durchmesser des Riegelbolzens |
18 mm |
| X-Maß des Riegelbolzen |
30 mm |
| Hinweis (X-Maß des Riegelbolzen) |
Die gesamte Riegelbolzenlänge ergibt sich aus der vorgeschriebenen Eintauchtiefe des Riegelbolzens in das Türblatt von 21 mm und dem X-Maß. Mit dem X-Maß bezeichnet man den Abstand zwischen der Gehäuseunterseite der Türverriegelung und der Türoberkante. |

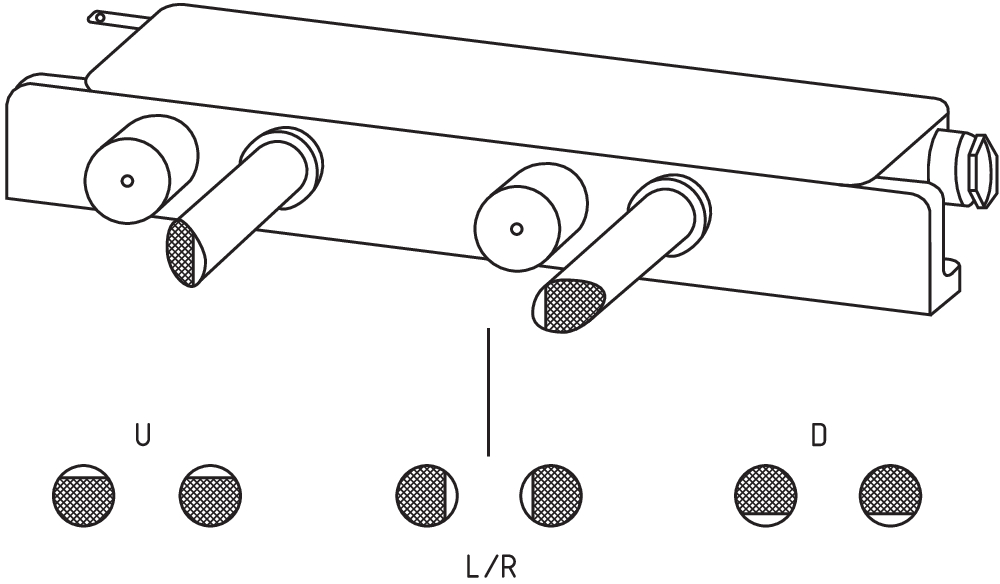

| Ausführung des Riegelbolzen |
45° Anschrägung, von unten |
Umgebungsbedingungen
| Schutzart |
IP20 |
| Umgebungstemperatur |
-15 ... +70 °C |
Umgebungsbedingungen - Isolationskennwerte
| Bemessungsisolationsspannung Ui |
400 VAC |
| Bemessungsstoßspannungsfestigkeit Uimp |
6 kV |
Elektrische Daten
| Thermischer Dauerstrom |
10 A |
| Spannung, Gebrauchskategorie AC-15 |
230 VAC |
| Strom, Gebrauchskategorie AC-15 |
2 A |
| Spannung, Gebrauchskategorie DC-13 |
200 VDC |
| Strom, Gebrauchskategorie DC-13 |
2 A |
| Schaltelement |
Öffner (NC) |
| Schaltprinzip |
Schleichschaltung |
| Werkstoff der Kontakte, elektrisch |
Silber |
Hinweis
| Hinweis (Hilfsentriegelung) |
Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich |
Sprachfilter
Datenblatt
Betriebsanleitung (EU)
Baumusterprüfbescheinigung
Info
SISTEMA-VDMA Bibliothek/Library
Download der aktuellen Version von Adobe Reader

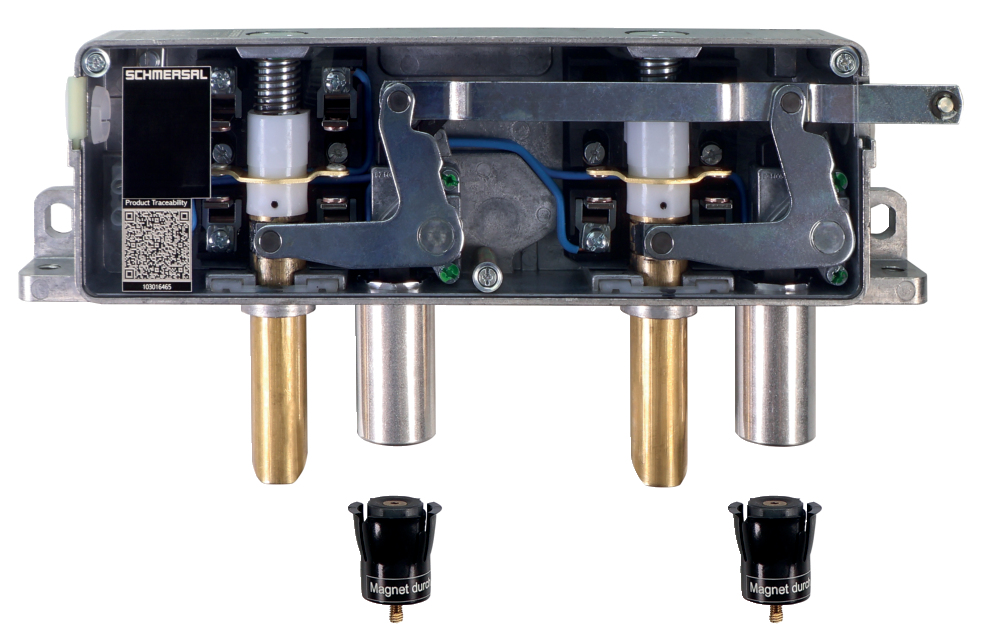

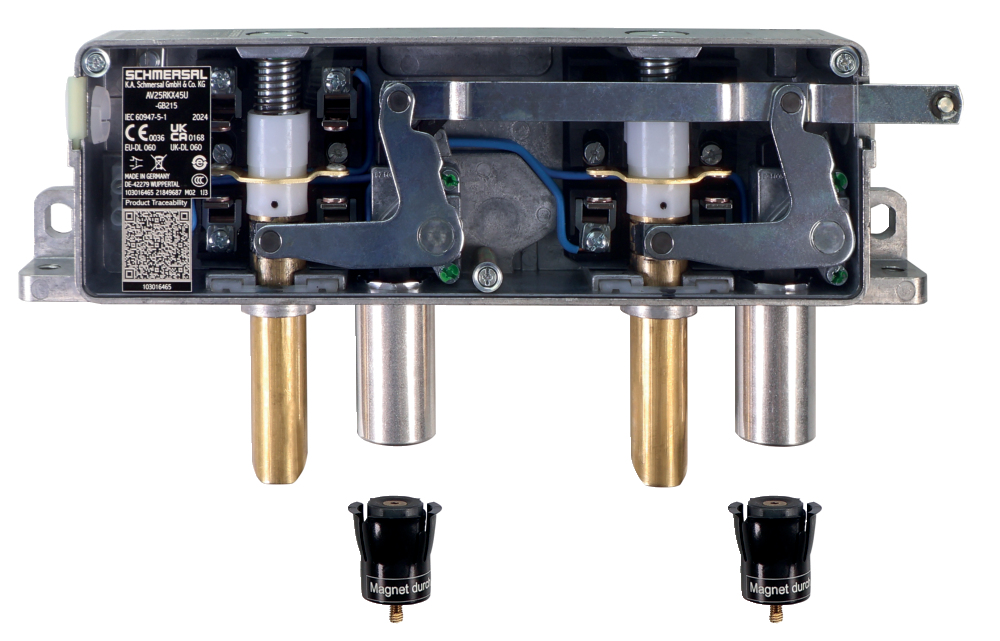

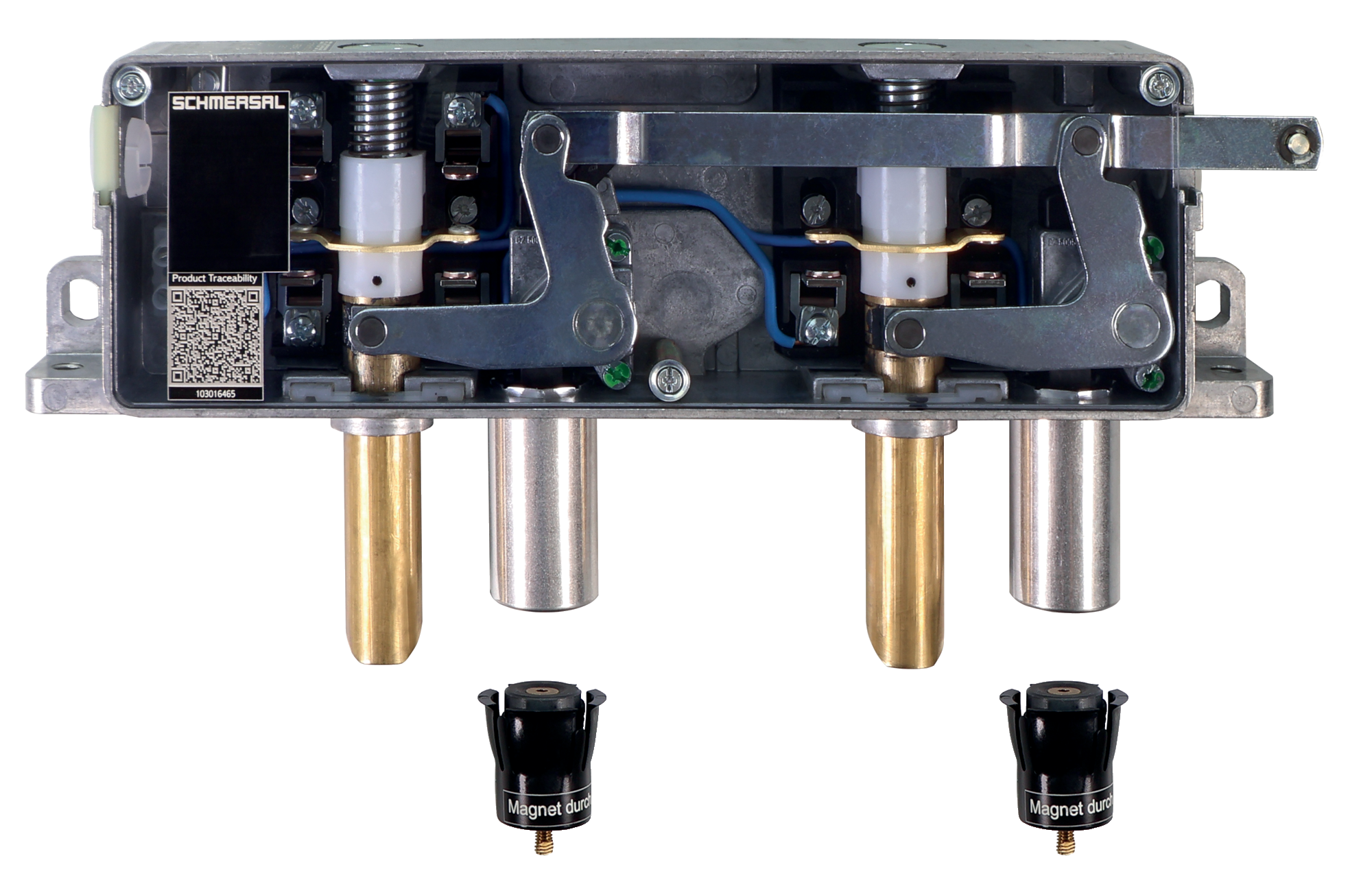

Produktbild (Katalogeinzelphoto )
