ZV14H 236 ST-AS
- AS-Interface M12-forbindelse
- Kunstof hus
- Omfattende udvalg af alternative aktuatorer
- God modstand overfor olie og petroleumssprit
- 30 mm x 77 mm x 30 mm
- Aktuatorhoveder kan omplaceres med 4 x 90°
- Monteringsdetaljer til EN 50047
- AS-Interface LED og statusdisplay
- Integreret AS interface
- AS-i Power24 egnet
- Armvinkel justerbar i trin på 10° Lever angle
Bestillings data
| Tip (leveringsdygtighed) |
Leveres ikke længere! |
| Produkttypebetegnelse |
ZV14H 236 ST-AS |
| Artikenummer (Bestillingsnummer) |
103014405 |
| EAN (European Article Number) |
4030661496306 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Godkendelser - Forskrifter
| Godkendelser |
cULus ASi-SaW |
Globale egenskaber
| Forskrifter |
EN 50295 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 61508 |
| Konstruktionsform på hus |
Norm konstruktionsdesign |
| Materiale til kapsling |
Plastik, glasfiberforstærket termoplast, selvslukkende |
| Armmateriale |
Metal |
| Bruttovægt |
107 g |
Generelle data - egenskaber
| Sikkerhedsfunktionerne |
Ja |
| Integreret display, status |
Ja |
| Antal hjælpekontakter |
0 |
| Antal sikkerhedskontakter |
2 |
Klassifikation
| At standardisere, Forskrifter |
EN IEC 61508 |
| Performance Level, til |
c |
| Kategori iht. EN ISO 13849 |
1 |
| PFH-værdi |
1,14 x 10⁻⁶ /h |
| Bemærk (PFH-værdi) |
op til maks. 100.000 skiftecykluser/år |
| Safety Integrity Level (SIL), egnet i |
1 |
| Brugstid |
20 År |
Klassifikation - fejludlukkelse
| OBS: |
Kan anvendes hvis udelukkelse af fejl for farlig beskadigelse af 1-kanalsmekanismen er tilladt og en tilstrækkelig manipulationsbeskyttelse kan garanteres. |
| Performance Level, til |
d |
| Kategori iht. EN ISO 13849 |
3 |
| PFH-værdi |
1,01 x 10⁻⁷ /h |
| Bemærk (PFH-værdi) |
op til maks. 100.000 skiftecykluser/år |
| Safety Integrity Level (SIL), egnet i |
2 |
| Brugstid |
20 År |
Mekaniske data
| Aktuator |
Rulle arm |
| Rullemateriale |
Plastik |
| Mekanisk levetid, minimum |
1.000.000 koblinger |
| Aktiveringshastighed, maksimum |
1 m/s |
| Aktuatormoment, minimum |
0,2 Nm |
| Tvangsåbningsstramning |
0,2 Nm |
Mekaniske data - Tilslutning
| Tilslutning, Stik |
Indbygningsstik M12, 4 polet |
| Materiale til forbindelsen (elektrisk) |
Plastik |
Mekaniske data - afmåling
| Længde på føler |
46 mm |
| Bredde på føler |
30 mm |
| Højde på føler |
127,5 mm |
Omgivende forhold
| Beskyttelses klasse |
IP67 |
| Ambient temperature |
-25 ... +60 °C |
| Storage and transport temperature |
-25 ... +85 °C |
| Relativ fugtighed, minimum |
30 % |
| Relativ fugtighed, maksimum |
95 % |
| Bemærk (relativ fugtighed) |
ikke kondenserende ingen overisning |
| Vibrationsstabilitet iht. EN 60068-2-6 |
10 … 150 Hz, amplitude 0,35 mm / 5 g |
| Modstand over for slag |
30 g / 11 ms |
| Beskyttelsestal |
II |
Omgivende forhold - Isolationsparametre
| Isolations spænding |
32 VDC |
| Fastsat impulsmodstandsspænding |
0,8 kV |
Elektrisk data
| Strømforbrug |
50 mA |
| Termisk prøvestrøm |
10 A |
| Brugskategori AC-15 |
240 VAC |
| Brugskategori AC-15 |
4 A |
| Brugskategori DC-13 |
24 VDC |
| Brugskategori DC-13 |
1 A |
| Koblingselement |
Åbner (NC) |
| Koblingsprincip |
Spring kontakt |
| Koblingsfrekvens |
5.000 /h |
| Materiale til kontakterne, elektrisk |
Sølv |
Elektriske data - AS-interface
| Rated operating voltage |
18 ... 31,6 VDC (Protection against polarity reversal) |
Elektriske data - AS-interface Specifikation
| AS-i Version |
V 3.0 |
| AS-i profil |
S-0.B.F.F |
| AS-i indgang, kanal 1 |
Databits DI 0/DI 1 = dynamisk kodeoverførsel |
| AS-i indgang, kanal 2 |
Databits DI 2/DI 3 = dynamisk kodeoverførsel |
| AS-i udgange, DO 0 ... DO 3 |
Ingen function |
| AS-i Parameter bits, P0 |
Kanal 2 koblet |
| AS-i Parameter bits, P1 ... P3 |
Ingen funktion |
| Indgangsmoduladresse |
0 |
| Bemærk (indgangsmoduladresse) |
Forindstillet til adresse 0, kan ændres med AS-interface busmaster eller med en håndholdt programmeringsenhed |
Tilstandsvisning
| Bemærk (LED-tilstandsvisning) |
(1) gul LED: Kanal 1 / AS-i SaW Bit 0.1 (2) grøn/rød LED (AS-i Duo LED):Forsyningsspænding /kommunikationsfejl / slaveadresse = 0 (3) gul LED: Kanal 2 / AS-i SaW Bit 2.3 |
Pin-tildeling
| PIN 1 |
AS-Interface + |
| PIN 2 |
n.c. |
| PIN 3 |
AS-Interface - |
| PIN 4 |
n.c. |
| PIN 5 |
Funktionsjording |
Sprog filter
Datablad
Driftsvejledning og Erklæring om konformitet
UL-certifikat
AS-interface på arbejde, certifikat
SISTEMA-VDMA bibliotek/library
Hent sidste version af Adobe Reader

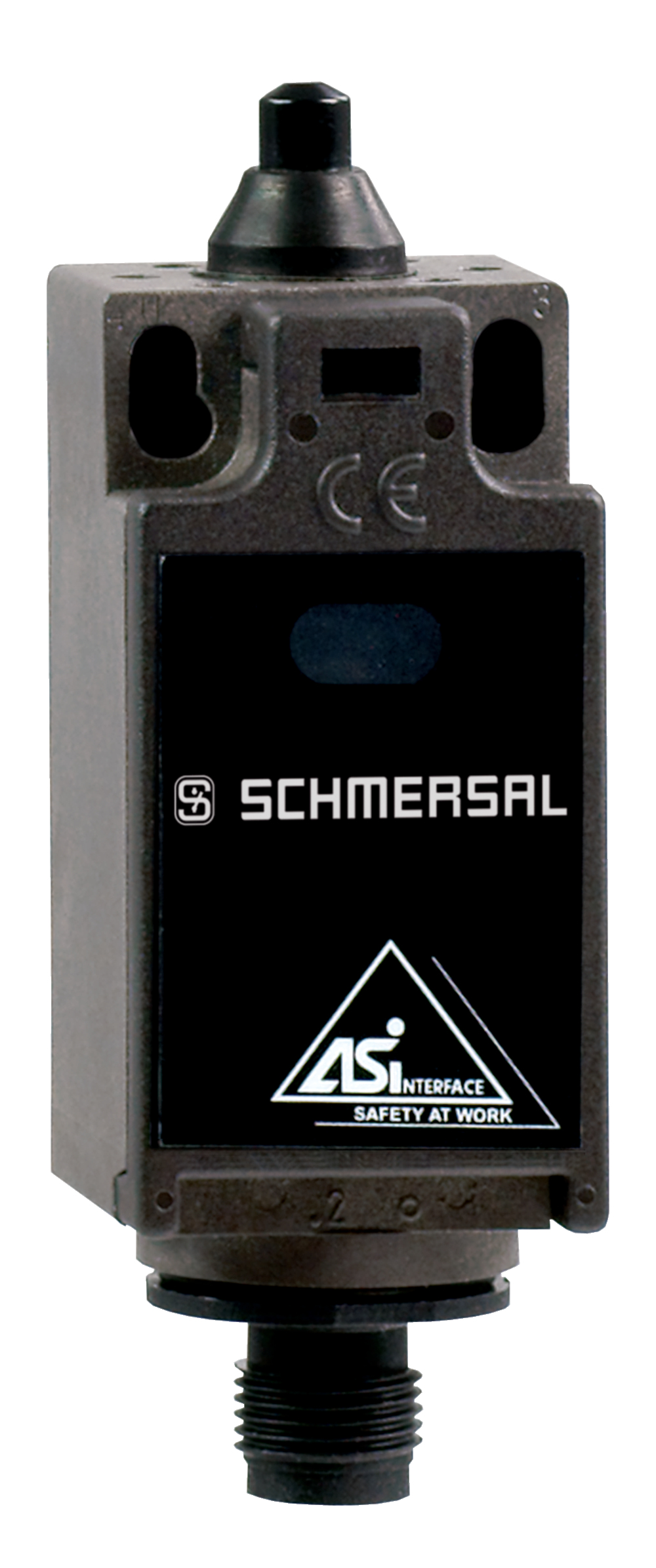

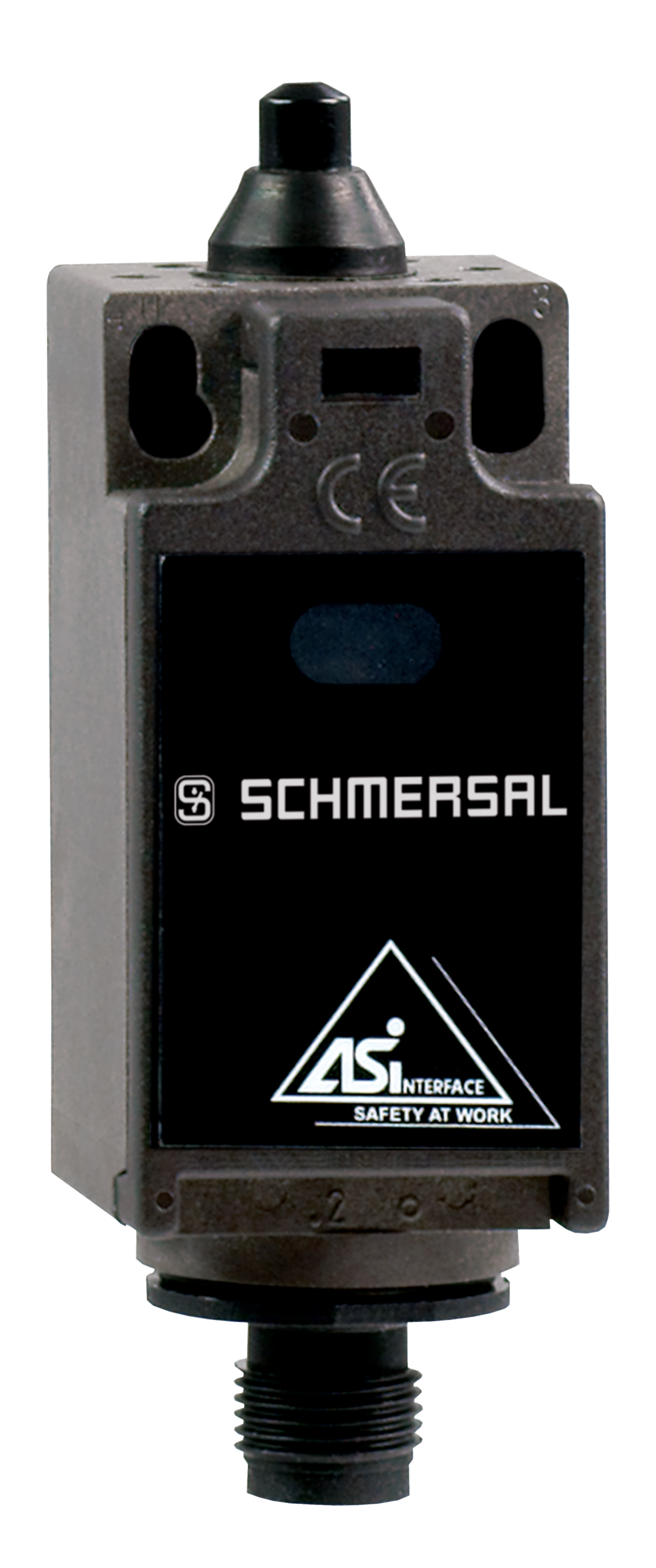

Produktbillede (katalogenkeltfoto)
ID: k236sf06
| 558,4 kB | .jpg | 352.778 x 843.4920000000001 mm - 1000 x 2391 px - 72 dpi
| 119,0 kB | .png | 74.083 x 177.09400000000002 mm - 210 x 502 px - 72 dpi
| 23,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,9 MB | .png | 169.333 x 404.87600000000003 mm - 2000 x 4782 px - 300 dpi
| 29,1 kB | .jpg | 51.506 x 123.47200000000001 mm - 146 x 350 px - 72 dpi

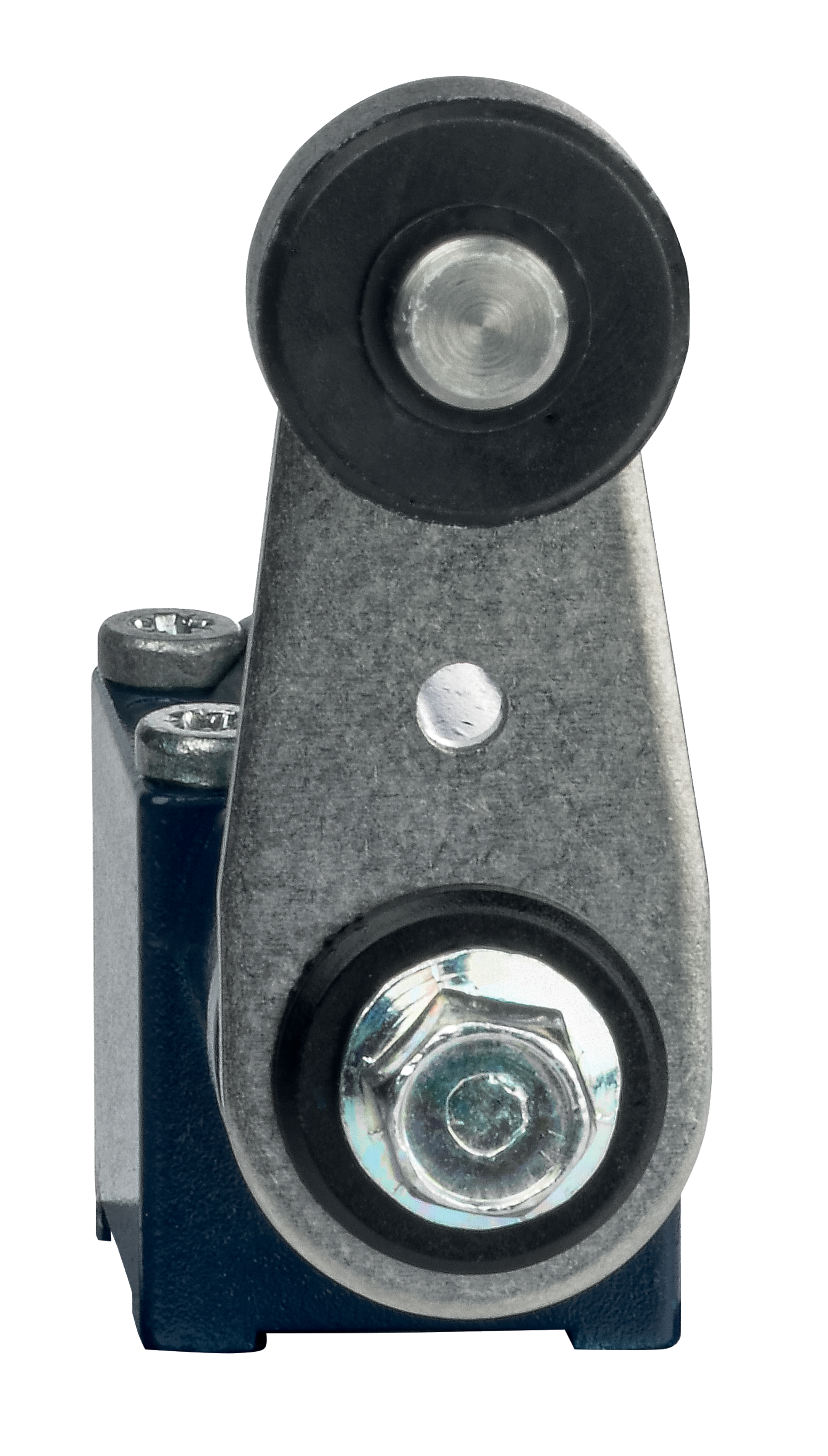

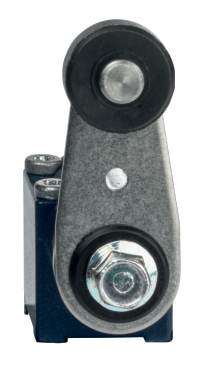

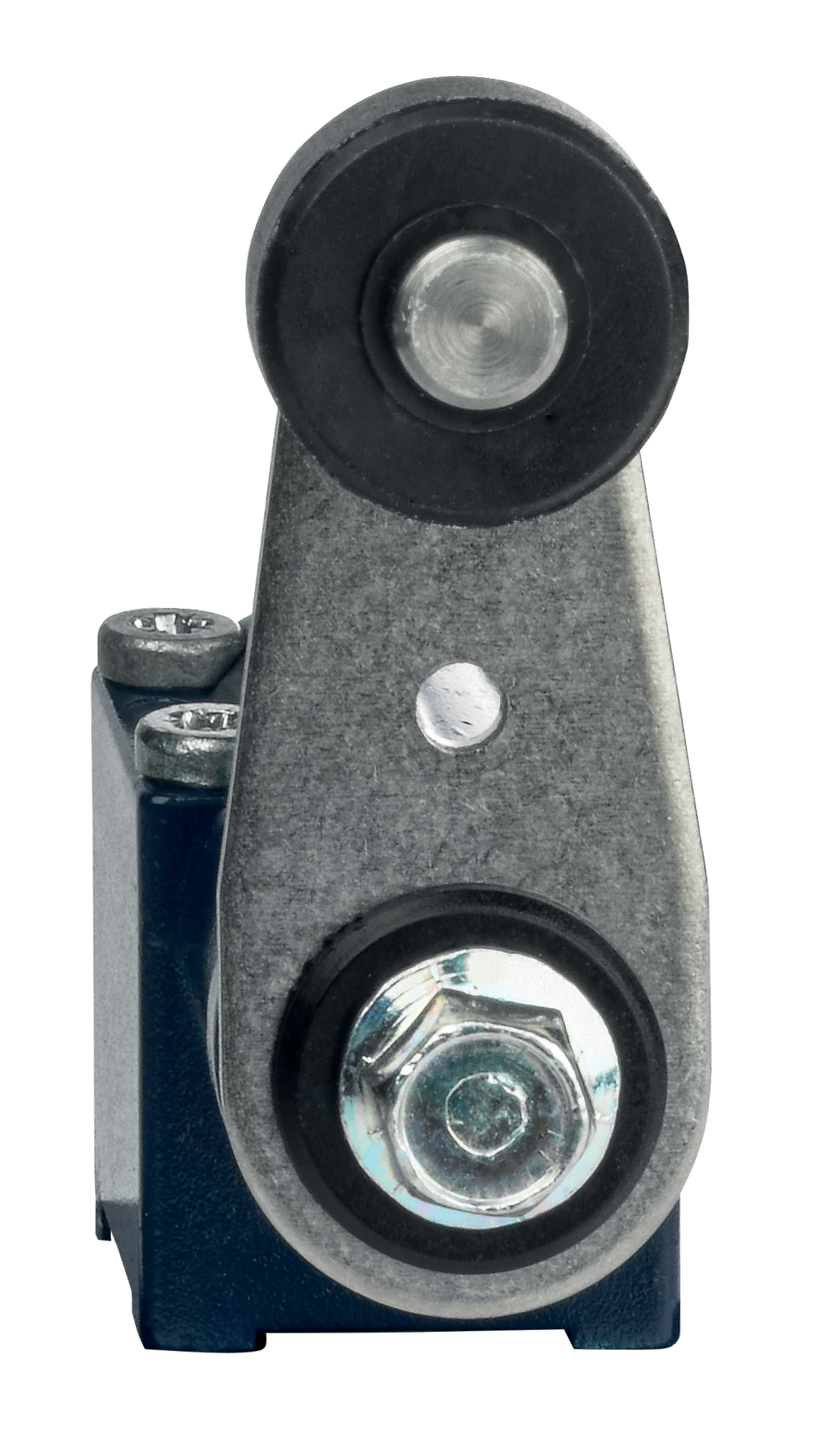

Produktbillede (katalogenkeltfoto)
ID: q235hf05
| 721,2 kB | .jpg | 352.425 x 620.183 mm - 999 x 1758 px - 72 dpi
| 83,1 kB | .png | 74.083 x 130.175 mm - 210 x 369 px - 72 dpi
| 39,4 kB | .jpg | 70.203 x 123.47200000000001 mm - 199 x 350 px - 72 dpi
| 38,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,9 MB | .png | 169.249 x 297.773 mm - 1999 x 3517 px - 300 dpi

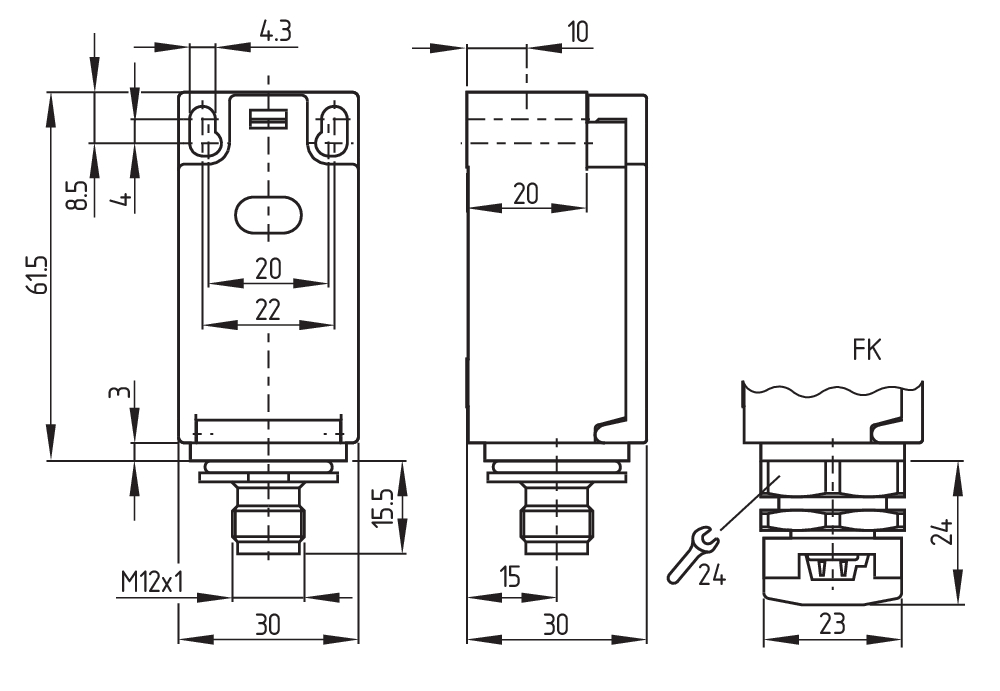

Dimensionstegning, grundlæggende komponent
Dimensionstegning, aktuator
Diagram over afbrydervandring
Kontakt til
Kontakt fra
Indstillingsområde
Brudpunkt
Tvangsåbningsvej/-vinkel
