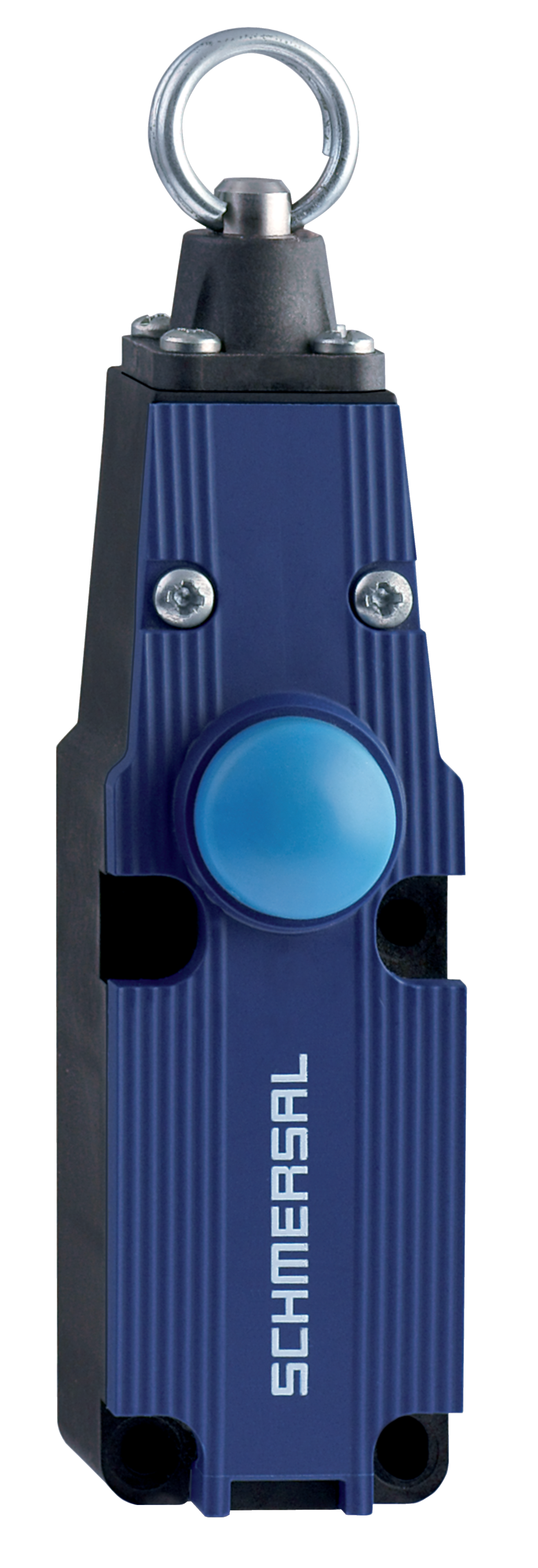

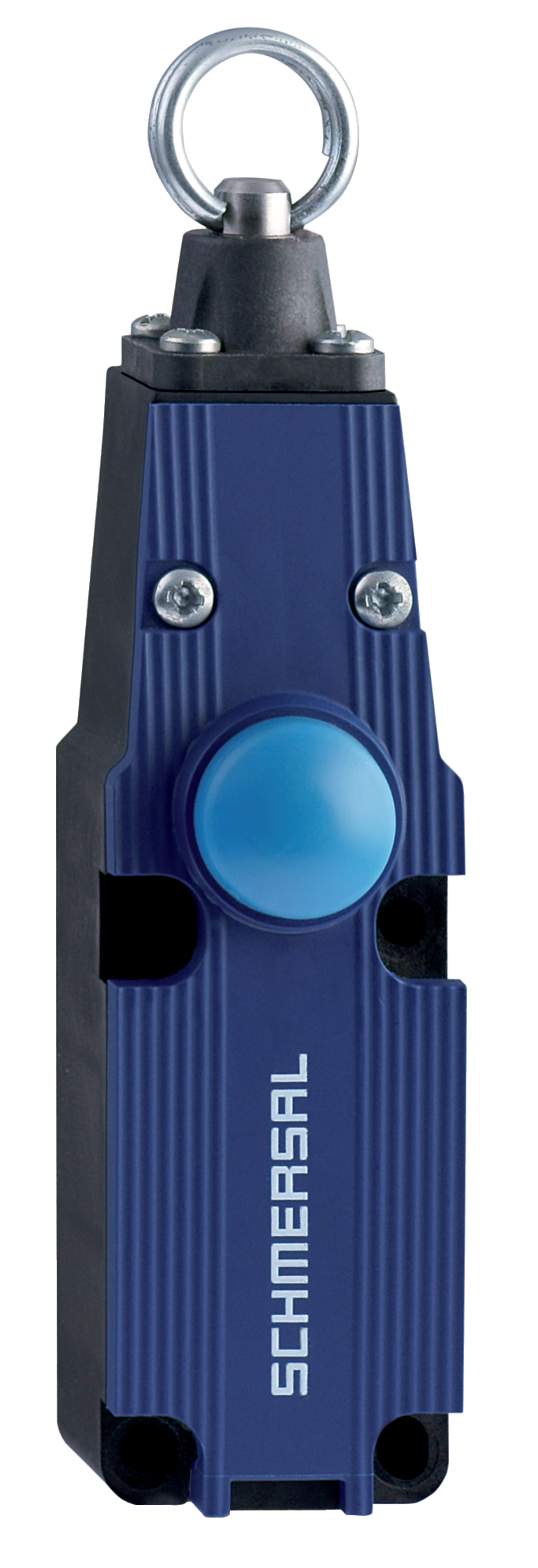

ZQ 700-11

Artikelnummer: 101192476
ZQ 700-11

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
Produkttypebetegnelse:

ZQ 700-(1)-(2)


(1)
111 sluttekontakt (NO)/1 brydekontakt (NC)
022 brydekontakter (NC)

(2)
STM12 forbindelsesklemme med A-klassifikation
Ikke alle komponent varianter, som er mulige iht. denne produktkode er tilgængelig og/eller teknisk mulig.
  • 1 kabel indgang M 20 x 1.5
  • Kunstof hus
  • envejs kobling / wire op til 10 m lang
  • Trykknap til frigørelse
  • Stillings indikering
  • Stort ledningsrum
  • Drejning af trækøje ikke muligt
  • Wire overvåget for knæk eller slap
  • En stramningsstyrke for kabellængder op til 10 m

Bestillings data

Produkttypebetegnelse

ZQ 700-11
Artikenummer (Bestillingsnummer)

101192476
EAN (European Article Number)

4030661352664
eCl@ss number, version 12.0

27-37-12-01
eCl@ss number, version 11.0

27-37-12-01
eCl@ss Nummer, Version 9.0

27-37-12-01
ETIM number, version 7.0

EC002033
ETIM number, version 6.0

EC002033

Godkendelser - Forskrifter

Godkendelser

cULus

CCC

Globale egenskaber

Forskrifter

EN ISO 13850

EN IEC 60947-5-1

EN IEC 60947-5-5
Materiale til kapsling

Plastik, Thermoplastik
Materiale til dækslet

Plastik, Thermoplastik
Længde på wire, maksimum

10 m
Bruttovægt

215 g

Generelle data - egenskaber

Antal hjælpekontakter

1
Antal sikkerhedskontakter

1

Klassifikation

At standardisere, Forskrifter

EN ISO 13849-1
Brugstid

20 År

Sikkerhedsklassifikation - Sikkerhedsudgange

B10D åbner (NC)

100.000 koblinger

Mekaniske data

Mekanisk levetid, minimum

1.000.000 koblinger

Mekaniske data - Tilslutning

Tilslutning, Stik

Skrueforbindelse M20 x 1.5
Tilslutningskvadrat, minimum

0,75 mm²
Tilslutningskvadrat , maksimum

2,5 mm²
Bemærk (tilslutningstværsnit)

Alle oplysninger om tilslutningskabler er inkluderet kabelmuffer.

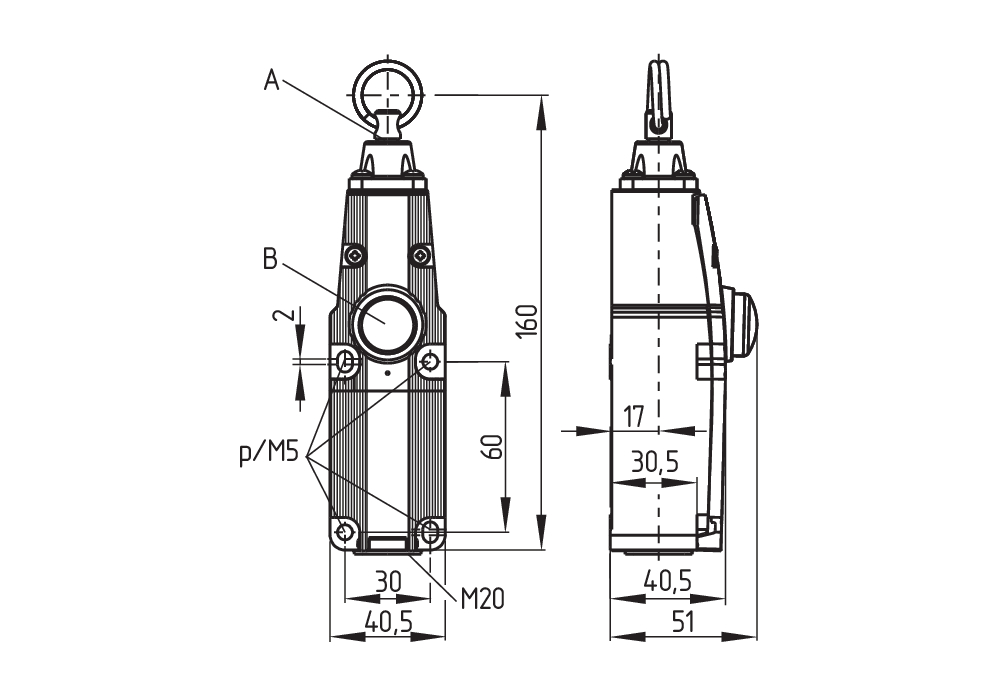

Mekaniske data - afmåling

Bredde

40,5 mm
Højde

160 mm
Dybde

50,9 mm

Omgivende forhold

Beskyttelses klasse

IP67
Ambient temperature

-25 ... +70 °C
Relativ fugtighed, maksimum

95 %

Omgivende forhold - Isolationsparametre

Isolations spænding

500 V
Fastsat impulsmodstandsspænding

6 kV

Elektrisk data

Termisk prøvestrøm

10 A
Brugskategori AC-15

230 VAC
Brugskategori AC-15

4 A
Brugskategori DC-13

24 VDC
Brugskategori DC-13

4 A
Koblingselement

1 Sluttekontakt (NO), 1 Brydekontakt (NC)
Koblingsprincip

Spring kontakt
Materiale til kontakterne, elektrisk

Sølv

Bemærk

Bemærk (generelt)

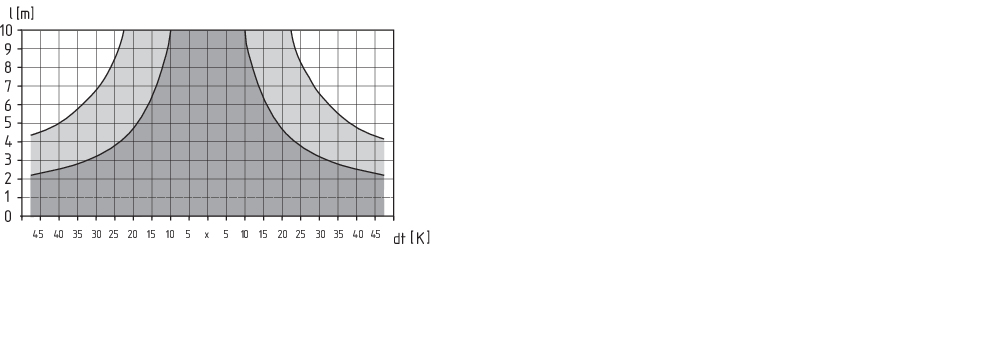

Anbefalet kabellængde for trækwire nødstopsafbrydere i henhold til den omgivende atmosfære.

Da kabelskoerne kan beskadiges, når der trækkes i wiren, bør der trækkes i wiren adskillige gange efter montering. Efter det, skal wiren efterstrammes med øjebolten eller strammeren.

Ved en distance på 2 - 5 meter, kræves der mellemliggende wire-understøttelse, se tilbehør
EU-overensstemmelseserklæring LOG_COM_lo1de01s
OriginalACE Schmersal
Eletroeletrônica Industrial Ltda.
Av. Brasil, nº 815
Jardim Esplanada
CEP: 18557-646 Boituva - SP
Brasilien
Internet: www.schmersal.com.br
Forklaring:Hermed erklærer vi, at de nedenfor anførte komponenter svarer til de nedenfor anførte europæiske direktiver på basis af deres udførelse og konstruktionstype.
Komponentens betegnelse:ZQ 700
Type:se typenøgle
Komponentens beskrivelse:Trækwire nødstopsafbrydere
Relevante direktiver:Maskindirektivet2006/42/EG
 RoHS-direktivet2011/65/EU
Anvendte standarder:EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
Befuldmægtiget til sammenstilling af den tekniske dokumentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Sted og dato for udstedelsen:Boituva, 21. april 2021
 GRA_SIG_ksig-y23
 Forpligtende underskrift
Marco Antonio De Dato
Leder konstruktion & udvikling
UK Declaration of Conformity LOG_COM_lo1de01s
Company:ACE Schmersal
Eletroeletrônica Industrial Ltda.
Av. Brasil, nº 815
Jardim Esplanada
CEP: 18557-646 Boituva - SP
Brasil
Internet: www.schmersal.com.br
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:ZQ 700
Type:See ordering code
Description of the component:Pull-wire emergency stop switches
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Boituva, April 21, 2021
 GRA_SIG_ksig-y23
 Authorised signature
Marco Antonio De Dato
Head of Engineering and Design

Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre

De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
