TZG01/103

Artikelnummer: 101017337
TZG01/103

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
Produkttypebetegnelse:
TZG(1)(2)/(3)

(1)
 Krybeafbryder
PSpringkontakt kun 1 bryder / 1 slutter

(2)
01Hovedstilling fremefter
02Hovedstilling mod venstre
03Hovedstilling mod højre
04Hovedstilling bagud

(3)
1031 brydere / 1 sluttere
1102 brydekontakter
11032 brydere / 1 sluttere
33303 brydekontakter
Ikke alle komponent varianter, som er mulige iht. denne produktkode er tilgængelig og/eller teknisk mulig.
  • Kunstof hus
  • Langt lig
  • 50 mm x 96,5mm / 122 mm x 39,5 mm

Bestillings data

Produkttypebetegnelse

TZG01/103
Artikenummer (Bestillingsnummer)

101017337
EAN (European Article Number)

4030661611549
eCl@ss number, version 12.0

27-27-26-02
eCl@ss number, version 11.0

27-27-26-02
eCl@ss Nummer, Version 9.0

27-27-26-02
ETIM number, version 7.0

EC002592
ETIM number, version 6.0

EC002592

Godkendelser - Forskrifter

Godkendelser

CCC

Globale egenskaber

Kodningstrin ifølge EN ISO 14119

lav
Materiale til kapsling

Plastik, glass-fibre reinforced thermoplastic
Bruttovægt

172 g

Generelle data - egenskaber

Antal hjælpekontakter

1
Antal sikkerhedskontakter

1

Klassifikation

At standardisere, Forskrifter

EN ISO 13849-1

EN IEC 60947-5-1
Brugstid

20 År

Sikkerhedsklassifikation - Sikkerhedsudgange

B10D åbner (NC)

2.000.000 koblinger
B10D Normalt åben kontakt (NO)

1.000.000 koblinger

Mekaniske data

Mekanisk levetid, minimum

1.000.000 koblinger
Aktiveringshastighed, maksimum

0,2 m/s

Mekaniske data - Tilslutning

Tilslutning, Stik

Skrue terminaler
Tilslutningskvadrat, minimum

0,5 mm²
Tilslutningskvadrat , maksimum

1,5 mm²
Bemærk (tilslutningstværsnit)

Alle oplysninger om tilslutningskabler er inkluderet kabelmuffer.

Mekaniske data - afmåling

Længde

39,5 mm
Bredde

50 mm
Height, minimum

106,5 mm
Bredde på føler

50 mm
Højde på føler

39,5 mm

Omgivende forhold

Beskyttelses klasse

IP67
Ambient temperature

-25 ... +70 °C

Omgivende forhold - Isolationsparametre

Isolations spænding

400 V
Fastsat impulsmodstandsspænding

2,5 kV

Elektrisk data

Termisk prøvestrøm

10 A
Brugskategori AC-15

230 VAC
Brugskategori AC-15

8 A
Brugskategori DC-13

24 VDC
Brugskategori DC-13

5 A
Koblingselement

Brydekontakter (NC), Sluttekontakter (NO)
Koblingsprincip

Klide kontakt
Materiale til kontakterne, elektrisk

Sølv

Inkluderet

Inkluderet

Actuator must be ordered separately.

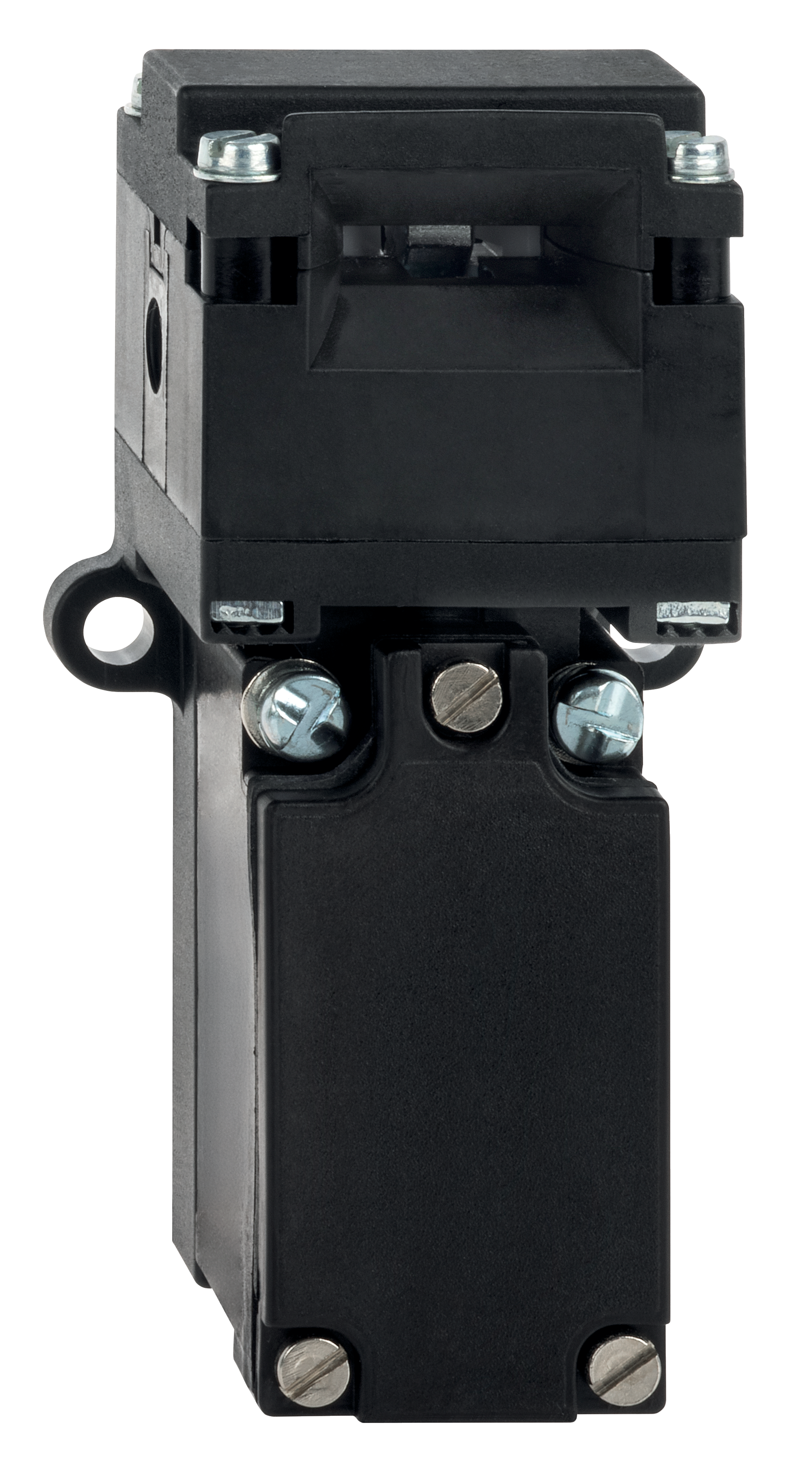

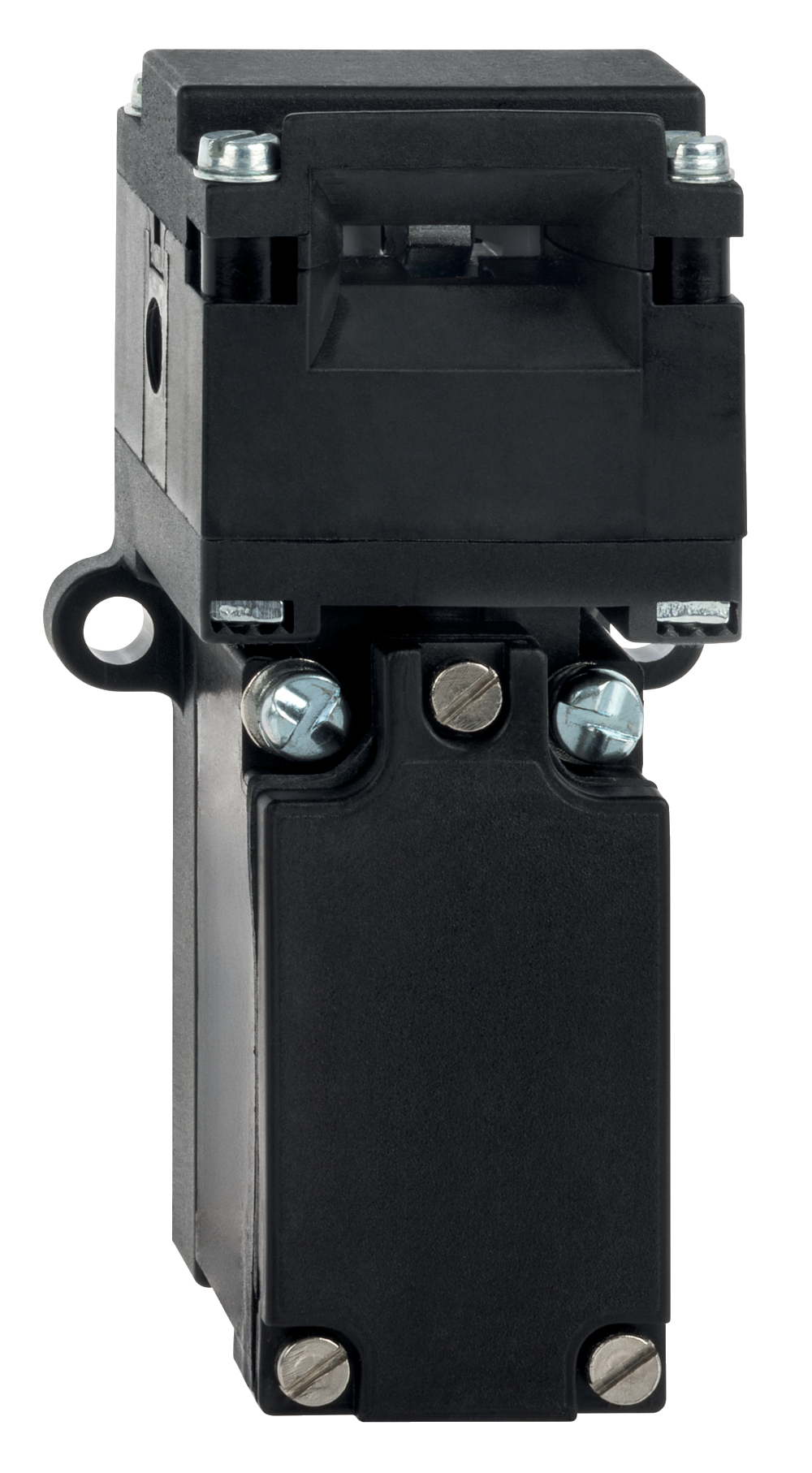

Produktbillede (katalogenkeltfoto)

ktzg-f03

ID: ktzg-f03

| 750,0 kB | .jpg | 352.778 x 639.9390000000001 mm - 1000 x 1814 px - 72 dpi

| 96,8 kB | .png | 74.083 x 134.40800000000002 mm - 210 x 381 px - 72 dpi

| 31,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 9,1 MB | .png | 169.333 x 307.255 mm - 2000 x 3629 px - 300 dpi

| 31,3 kB | .jpg | 68.086 x 123.47200000000001 mm - 193 x 350 px - 72 dpi

Produktbillede (katalogenkeltfoto)

ktzg-f01

ID: ktzg-f01

| 658,2 kB | .jpg | 352.778 x 667.1030000000001 mm - 1000 x 1891 px - 72 dpi

| 108,3 kB | .png | 74.083 x 140.053 mm - 210 x 397 px - 72 dpi

| 32,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 7,2 MB | .png | 211.667 x 400.368 mm - 2000 x 3783 px - 240 dpi

| 31,5 kB | .jpg | 65.26400000000001 x 123.47200000000001 mm - 185 x 350 px - 72 dpi

Dimensionstegning, grundlæggende komponent

ktzg-g01

ID: ktzg-g01

| 35,7 kB | .cdr |

| 5,0 kB | .png | 74.083 x 69.144 mm - 210 x 196 px - 72 dpi

| 152,7 kB | .jpg | 352.778 x 329.142 mm - 1000 x 933 px - 72 dpi

Dimensionstegning, grundlæggende komponent

ktzg-g02

ID: ktzg-g02

| 35,4 kB | .cdr |

| 5,0 kB | .png | 73.73100000000001 x 74.436 mm - 209 x 211 px - 72 dpi

| 153,8 kB | .jpg | 352.778 x 355.95300000000003 mm - 1000 x 1009 px - 72 dpi

Diagram

ktzg-k01

ID: ktzg-k01

| 53,1 kB | .jpg | 352.778 x 128.058 mm - 1000 x 363 px - 72 dpi

| 2,7 kB | .png | 74.083 x 26.811 mm - 210 x 76 px - 72 dpi

Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre

De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.

Generated at: 17.04.2026 17.38
