TQ 900-02

Artikelnummer: 101186145
TQ 900-02

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
Produkttypebetegnelse:

TQ 900-(1)(2)


(1)
111 sluttekontakt (NO)/1 brydekontakt (NC)
131 sluttekontakt (NO)/3 brydekontakter (NC)
222 sluttekontakter (NO)/2 brydekontakter (NC)
022 brydekontakter (NC)
044 brydekontakter (NC)
Ikke alle komponent varianter, som er mulige iht. denne produktkode er tilgængelig og/eller teknisk mulig.
  • 3 kabel indgange M 20 x 1.5
  • metal hus
  • envejs kobling / wire op til 50 m lang
  • Stillings indikering
  • Robust design
  • Stort ledningsrum
  • Drejning af trækøje ikke muligt
  • Ekstern vandtæt krave

Bestillings data

Produkttypebetegnelse

TQ 900-02
Artikenummer (Bestillingsnummer)

101186145
EAN (European Article Number)

4030661325927
eCl@ss number, version 12.0

27-27-06-07
eCl@ss number, version 11.0

27-27-06-07
eCl@ss Nummer, Version 9.0

27-27-06-07
ETIM number, version 7.0

EC000030
ETIM number, version 6.0

EC000030

Godkendelser - Forskrifter

Godkendelser

cULus

CCC

Globale egenskaber

Forskrifter

EN IEC 60947-5-1
Materiale til kapsling

Metal, Zinkdruckguss
Materiale af husovertræk

enamelled
Materiale til dækslet

Plastik, Thermoplastik
Længde på wire, minimum

5 m
Længde på wire, maksimum

50 m
Bruttovægt

1.225 g

Generelle data - egenskaber

Indikatorlampe

Ja
Antal bryderkontakter

2

Klassifikation

At standardisere, Forskrifter

EN ISO 13849-1
Brugstid

20 År

Sikkerhedsklassifikation - Sikkerhedsudgange

B10D åbner (NC)

100.000 koblinger

Mekaniske data

Mekanisk levetid, minimum

1.000.000 koblinger
Aktuator kraft, maksimum

200 N
aktuatorvandring

400 mm

Mekaniske data - Tilslutning

Tilslutning, Stik

Skrueforbindelse M20 x 1.5
Tilslutningskvadrat, minimum

0,75 mm²
Tilslutningskvadrat , maksimum

1 x 2,5 mm²
Bemærk (tilslutningstværsnit)

Alle oplysninger om tilslutningskabler er inkluderet kabelmuffer.

Mekaniske data - afmåling

Længde på føler

69,7 mm
Bredde på føler

71,5 mm
Højde på føler, minimum

220,3 mm
Højde af føler, maksimum

236,3 mm

Omgivende forhold

Beskyttelses klasse

IP65

IP67
Ambient temperature

-25 ... +70 °C

Omgivende forhold - Isolationsparametre

Isolations spænding

500 V
Fastsat impulsmodstandsspænding

6 kV

Elektrisk data

Termisk prøvestrøm

6 A
Brugskategori AC-15

230 VAC
Brugskategori AC-15

4 A
Brugskategori DC-13

24 VDC
Brugskategori DC-13

1 A
Koblingselement

Åbner (NC)
Koblingsprincip

Klide kontakt
Materiale til kontakterne, elektrisk

Sølv

Bemærk

Bemærk (generelt)

Ved længder på over 10 m kræves støtte vha. wire for hver 3-5 meter.

Anbefalet kabellængde for trækwire nødstopsafbrydere i henhold til den omgivende atmosfære.

Da kabelskoerne kan beskadiges, når der trækkes i wiren, bør der trækkes i wiren adskillige gange efter montering. Efter det, skal wiren efterstrammes med øjebolten eller strammeren.

Den skruede G24-M20 indikatorlampe skal bestilles separat, se tilbehør.

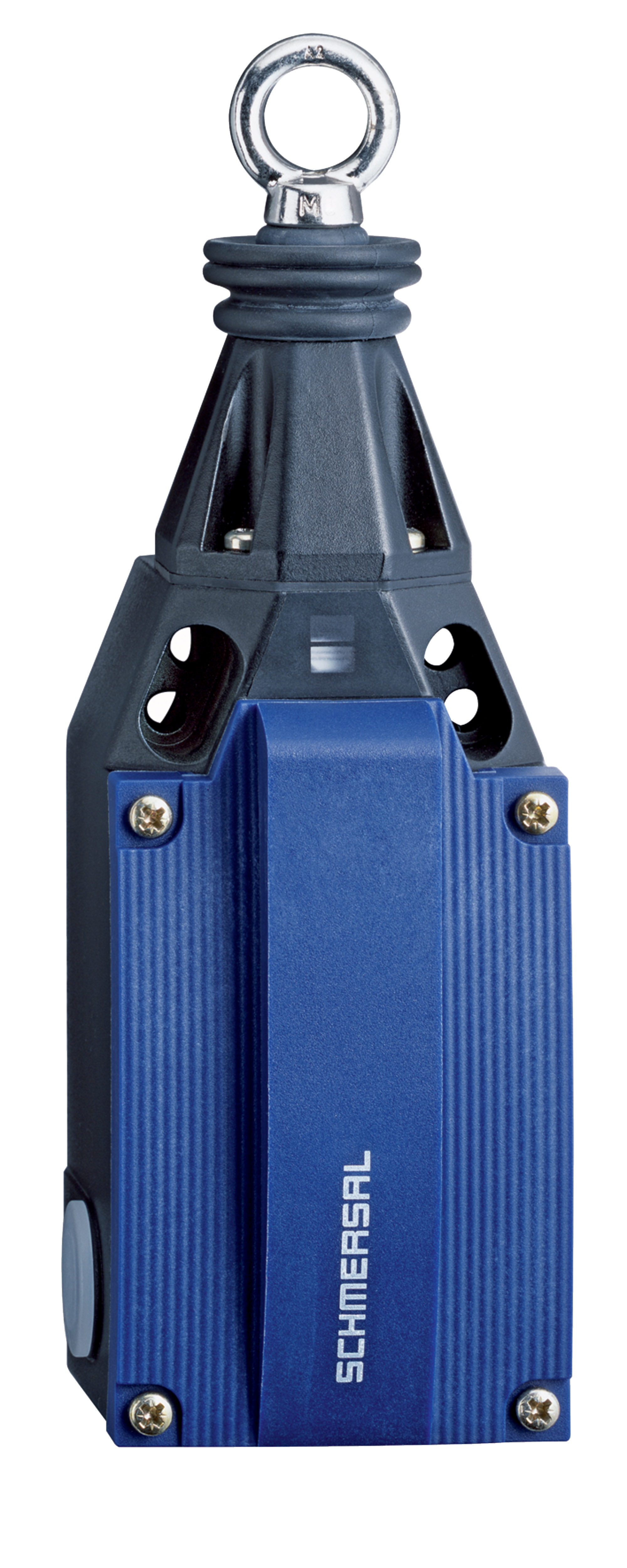

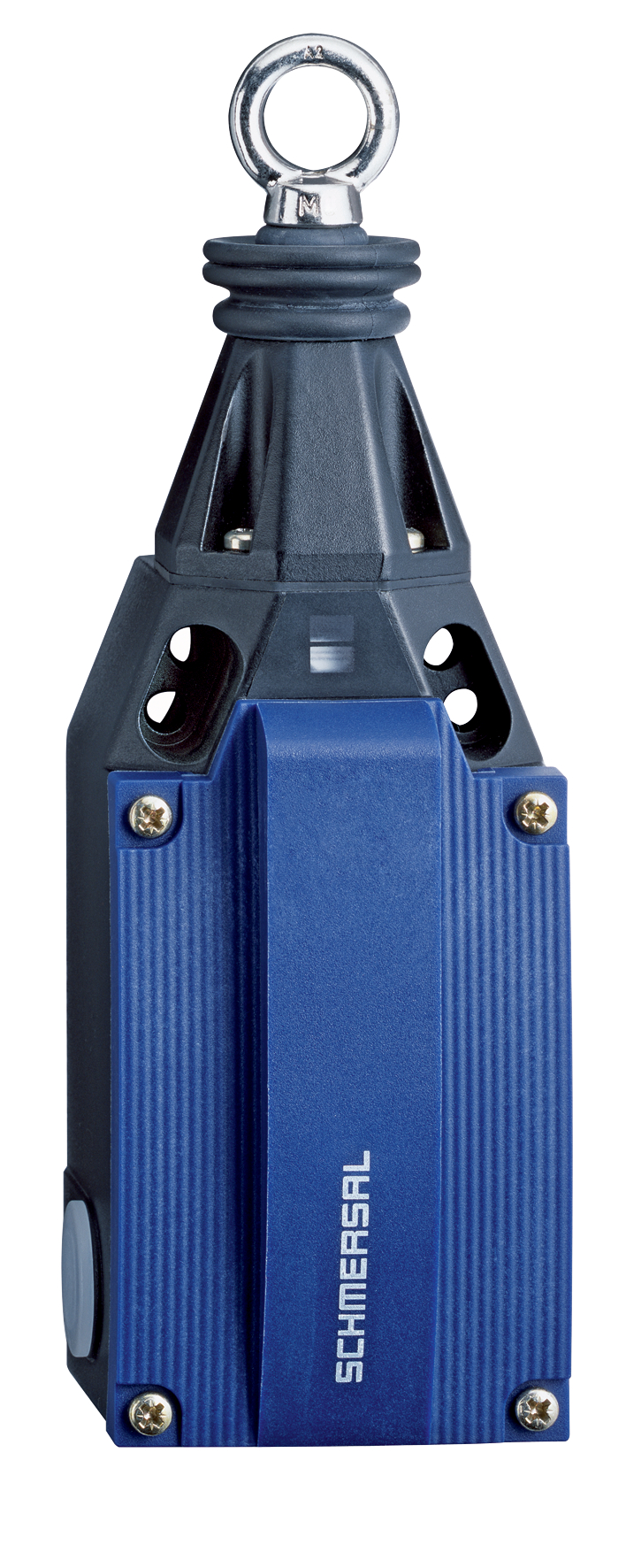

Produktbillede (katalogenkeltfoto)

ktq90f02

ID: ktq90f02

| 108,8 kB | .png | 74.083 x 185.208 mm - 210 x 525 px - 72 dpi

| 1.011,7 kB | .jpg | 249.76700000000002 x 625.1220000000001 mm - 708 x 1772 px - 72 dpi

| 34,8 kB | .jpg | 49.389 x 123.47200000000001 mm - 140 x 350 px - 72 dpi

| 29,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 13,7 MB | .png | 169.333 x 423.757 mm - 2000 x 5005 px - 300 dpi

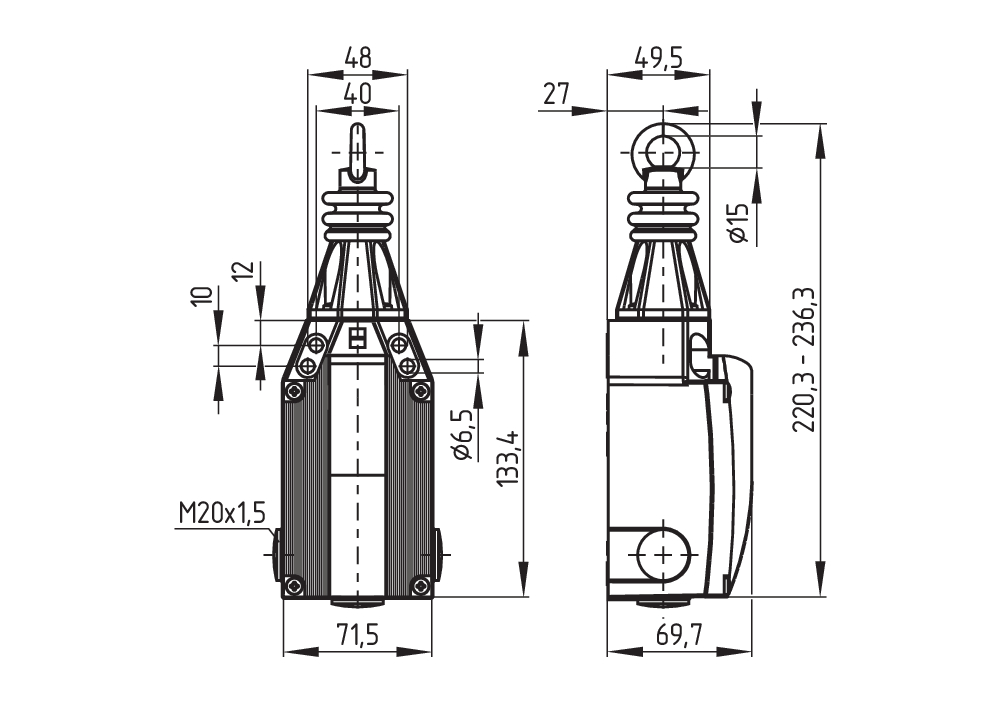

Dimensionstegning, grundlæggende komponent

1tq-9g01

ID: 1tq-9g01

| 58,9 kB | .cdr |

| 11,1 kB | .png | 74.083 x 51.858000000000004 mm - 210 x 147 px - 72 dpi

| 128,2 kB | .jpg | 352.778 x 247.29700000000003 mm - 1000 x 701 px - 72 dpi

Diagram

ktf--k10

ID: ktf--k10

| 16,1 kB | .cdr |

| 59,7 kB | .jpg | 352.778 x 195.43900000000002 mm - 1000 x 554 px - 72 dpi

| 2,8 kB | .png | 74.083 x 40.922000000000004 mm - 210 x 116 px - 72 dpi

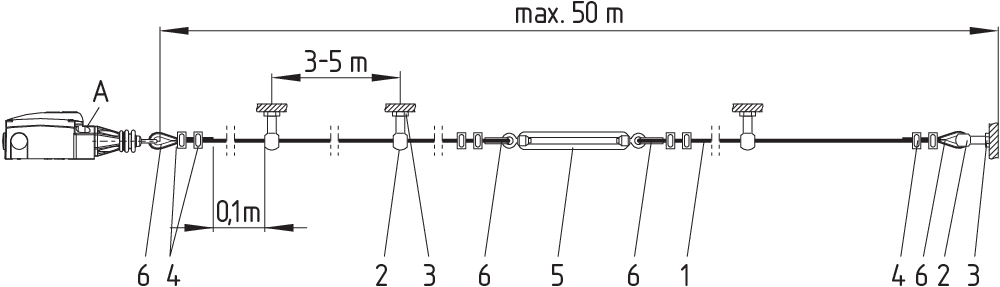

Driftsprincip

kzq90a01

ID: kzq90a01

| 61,9 kB | .cdr |

| 59,7 kB | .jpg | 352.778 x 101.247 mm - 1000 x 287 px - 72 dpi

| 5,0 kB | .png | 74.083 x 21.167 mm - 210 x 60 px - 72 dpi

Driftsprincip

kzq90a03

ID: kzq90a03

| 28,7 kB | .cdr |

| 74,1 kB | .jpg | 352.778 x 103.01100000000001 mm - 1000 x 292 px - 72 dpi

| 1,7 kB | .png | 74.083 x 21.519000000000002 mm - 210 x 61 px - 72 dpi

Driftsprincip

kzq90a05

ID: kzq90a05

| 67,9 kB | .cdr |

| 66,9 kB | .jpg | 352.778 x 130.52800000000002 mm - 1000 x 370 px - 72 dpi

| 1,5 kB | .png | 74.083 x 27.517000000000003 mm - 210 x 78 px - 72 dpi

Karakteristisk kurve

kzq70d02

ID: kzq70d02

| 87,4 kB | .ai | 200 x 200 mm - 566 x 566 px - 72 dpi

| 3,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 50,7 kB | .jpg | 352.778 x 124.88300000000001 mm - 1000 x 354 px - 72 dpi

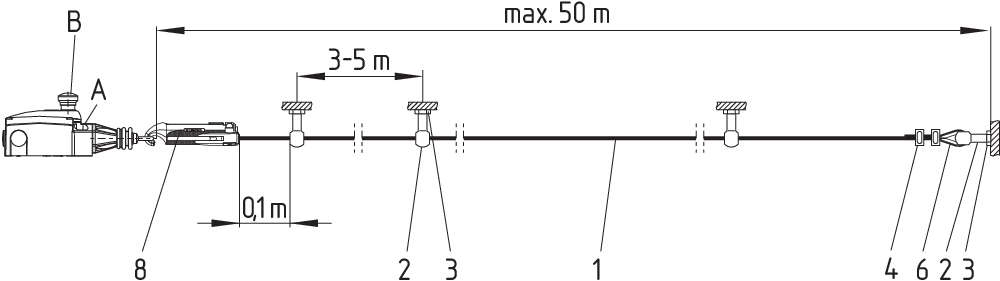

Driftsprincip

kzq90a09

ID: kzq90a09

| 119,5 kB | .cdr |

| 51,8 kB | .jpg | 352.778 x 99.131 mm - 1000 x 281 px - 72 dpi

| 4,1 kB | .png | 74.083 x 20.814 mm - 210 x 59 px - 72 dpi

EU-overensstemmelseserklæring
Pdf
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalACE Schmersal
Eletroeletrônica Industrial Ltda.
Av. Brasil, nº 815
Jardim Esplanada
CEP: 18557-646 Boituva - SP
Brazil
Internet: www.schmersal.com.br
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:TQ 900
Type:See ordering code
Description of the component:Pull-wire switches
Relevant Directives:Low Voltage Directive2014/35/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Boituva, May 16, 2024
 GRA_SIG_ksig-y23
 Authorised signature
Marco Antonio De Dato
Head of Engineering and Design

Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre

De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
