TD 422-01y-1090/2512
TD 422-01y-1090/2512
Downloads
| Produkttypebetegnelse: T(1) 422-(2)Y-(3) |
| (1) | |
| S | Stødstang S |
| 2S | Teleskoparm 2S |
| R | Rulletrykstang R |
| K | Rullearm udadvent K |
| J | Rulle arm udadvendt J |
| 2C | Gaffelhåndtag 2C |
| L | Rullearm L |
| D | Rullearm D |
| (2) | |
| 01 | 1 brydekontakt (NC) |
| 10 | 1 sluttekontakter (NO) |
| (3) | |
| T | temperatur- og tropefast udførelse med keramisk isolering, fra von -40 °C - +200 °C |
| 1276-2 | guldbelagte kontakter |
| 2186 | Beskyttelsesklasse IP66 |
| 1090 | Drejehåndtag eller svingarm ? af saltvandsbestandig messing. Fastsat spænding 500 VAC |
- 2 kabel indgange M 20 x 1.5
- Aktuatorhoveder kan omplaceres med 4 x 90º
- metal hus
- Aktuator kan omplaceres trinløst med 360º
- Armen kan omplaceres med 180º på akslen
- 1 Kontakt
- 106 mm x 71 mm x 63 mm (Grundudstyr)
- rullen kan, med temperaturfast udførelse, monteres i to forskellige stillinger på akslen
- Beskyttelses klasse IP65
Bestillings data
| Produkttypebetegnelse |
TD 422-01y-1090/2512 |
| Artikenummer (Bestillingsnummer) |
151180784 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Globale egenskaber
| Forskrifter |
EN IEC 60947-5-1 |
| Aktivt princip |
mekanisk |
| Stempelform |
Castor |
| Materiale til kapsling |
Cast iron, galvaniseret |
| Materiale af husovertræk |
enamelled |
| Materiale modstand (Syre) |
god til fremragende |
| Bruttovægt |
1.480 g |
Generelle data - egenskaber
| Antal bryderkontakter |
1 |
Klassifikation
| B10D Normally-closed contact (NC) |
2.000.000 koblinger |
Sikkerhedsklassifikation - Sikkerhedsudgange
| B10D åbner (NC) |
2.000.000 koblinger |
Mekaniske data
| Aktuator |
Rulle arm |
| Rullemateriale |
Rustfrit stål (V2A) |
| Mekanisk levetid, minimum |
10.000.000 koblinger |
| Startvinkel fra venstre |
30 ° |
| Startvinkel, fra højre |
30 ° |
| Kontakt åbning |
2 x 6 mm |
| Aktiveringshastighed, minimum |
1 mm/min |
| Aktiveringshastighed, maksimum |
3 m/s |
| Bemærk (aktiveringshastighed) |
Aktiveringshastighed ved vertikal startvinkel |
Mekaniske data - Tilslutning
| Tilslutning, Stik |
Skrueforbindelse M20 x 1.5 |
| Tilslutningskvadrat, minimum |
1,5 mm² |
| Tilslutningskvadrat , maksimum |
2,5 mm² |
| Bemærk (tilslutningstværsnit) |
Alle oplysninger om tilslutningskabler er inkluderet kabelmuffer. |
| Kvadrat |
13 AWG |
Mekaniske data - afmåling
| Længde på føler |
63 mm |
| Bredde på føler |
106 mm |
| Højde på føler |
209 mm |
| Rullens bredde |
9 mm |
| Diameter af rulle |
36 mm |
Omgivende forhold
| Beskyttelses klasse |
IP65 |
| Ambient temperature |
-30 ... +90 °C |
Omgivende forhold - Isolationsparametre
| Isolations spænding |
400 V |
Elektrisk data
| Termisk prøvestrøm |
16 A |
| Brugskategori AC-15 |
400 VAC |
| Brugskategori AC-15 |
4 A |
| Koblingselement |
Åbner (NC) |
| Bemærk (koblingselement) |
med dobbelt brydning |
| Koblingsprincip |
Klide kontakt |
| Materiale til kontakterne, elektrisk |
Sølv |
Sprog filter
Datablad
Driftsvejledning og Erklæring om konformitet
Hent sidste version af Adobe Reader

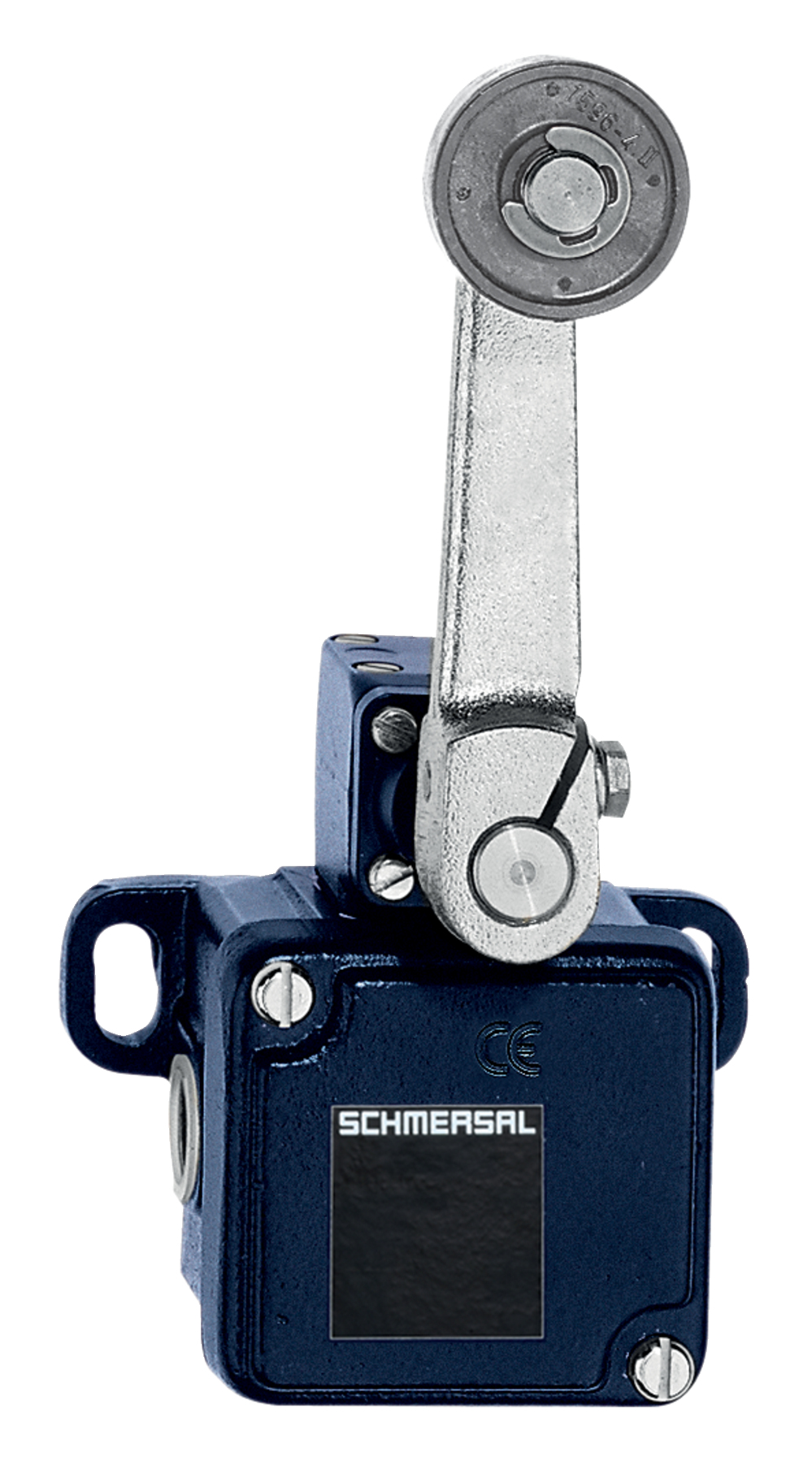

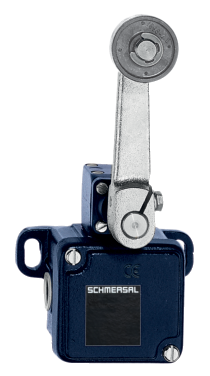

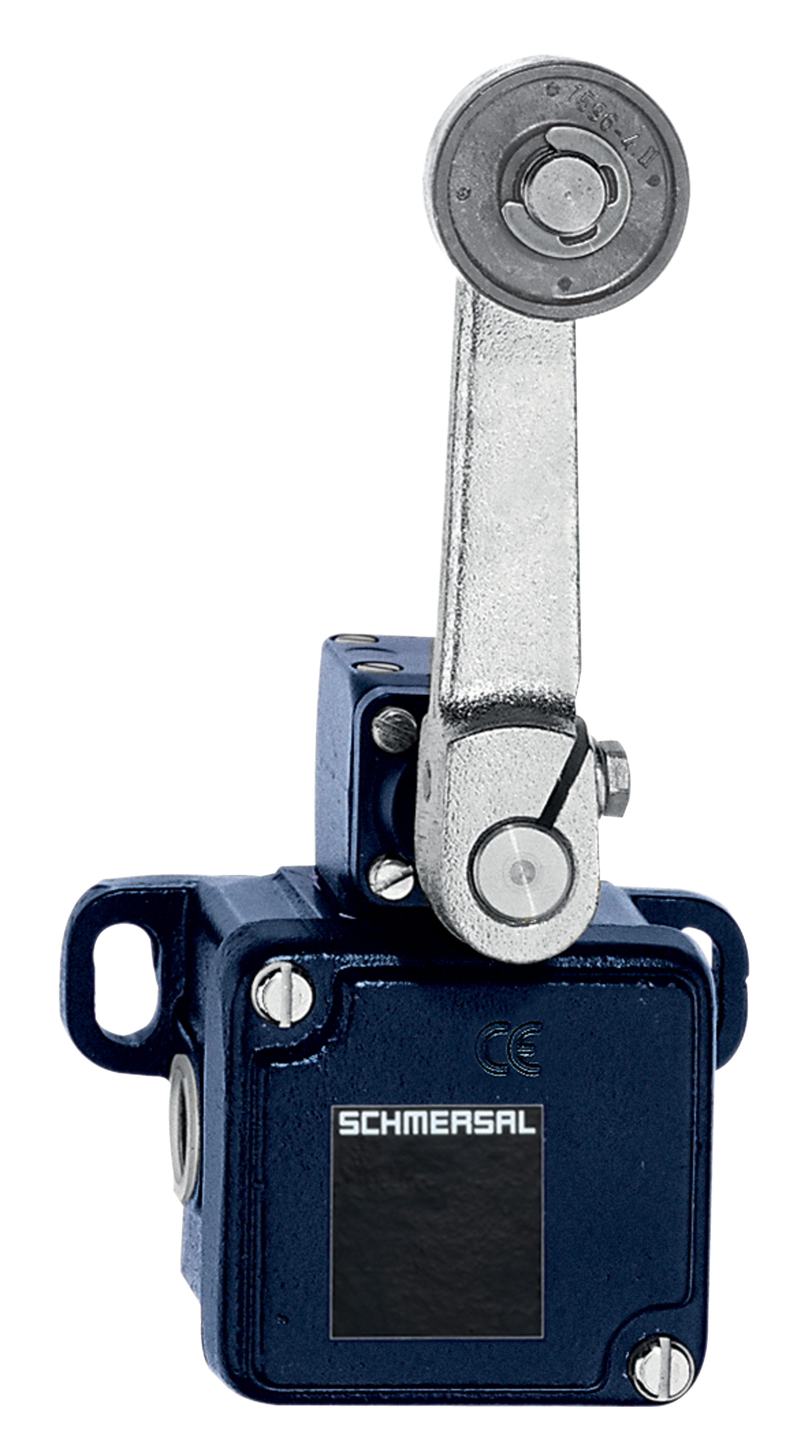

Produktbillede (katalogenkeltfoto)
ID: kt422f12
| 627,5 kB | .jpg | 352.425 x 632.178 mm - 999 x 1792 px - 72 dpi
| 34,6 kB | .jpg | 68.792 x 123.47200000000001 mm - 195 x 350 px - 72 dpi
| 28,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 87,2 kB | .png | 74.083 x 132.644 mm - 210 x 376 px - 72 dpi
| 6,5 MB | .png | 166.55700000000002 x 298.55400000000003 mm - 2000 x 3585 px - 305 dpi
Dimensionstegning, grundlæggende komponent
Dimensionstegning, aktuator

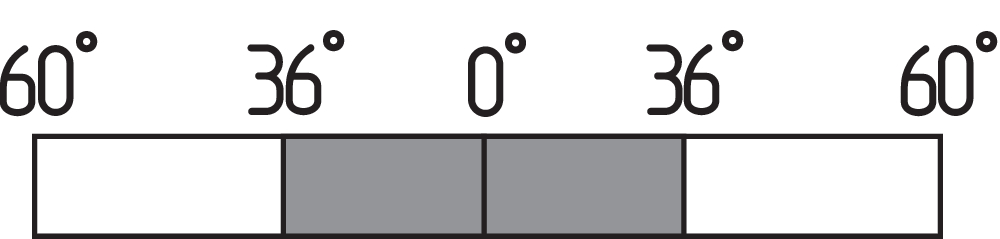

Diagram over afbrydervandring
Kontakt til
Kontakt fra
Indstillingsområde
Brudpunkt
Tvangsåbningsvej/-vinkel
Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
