TD 250-02/02Z-RMS
TD 250-02/02Z-RMS
Downloads
- 4 Kontakt
- med messing rulle
- metal hus
Bestillings data
| Produkttypebetegnelse |
TD 250-02/02Z-RMS |
| Artikenummer (Bestillingsnummer) |
101058181 |
| EAN (European Article Number) |
4030661253619 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Godkendelser - Forskrifter
| Godkendelser |
cULus CCC |
Globale egenskaber
| Forskrifter |
EN IEC 60947-5-1 |
| Materiale til kapsling |
Cast iron, galvaniseret |
| Materiale af husovertræk |
enamelled |
| Bruttovægt |
4.422 g |
Generelle data - egenskaber
| Antal brydere, venstre |
2 |
| Antal brydere, højre |
2 |
Sikkerhedsklassifikation - Sikkerhedsudgange
| B10D åbner (NC) |
2.000.000 koblinger |
Mekaniske data
| Rullemateriale |
Messing |
| Mekanisk levetid, minimum |
10.000.000 koblinger |
| Slagkraft, maksimum |
7 J |
| Aktiveringshastighed, maksimum |
3 m/s |
| Bemærk (aktiveringshastighed) |
Aktuatorfart med aktuatorvinkel på 30° for at ændre akse |
Mekaniske data - Tilslutning
| Kabelføring |
2 x M25 x 1,5 |
| Tilslutningskvadrat , maksimum |
2,5 mm² |
| Bemærk (tilslutningstværsnit) |
Alle oplysninger om tilslutningskabler er inkluderet kabelmuffer. |
| Forbindelse (mekanisk) |
Skrueforbindelse |
Omgivende forhold
| Beskyttelses klasse |
IP65 IP66 IP67 |
| Ambient temperature |
-30 ... +90 °C |
Omgivende forhold - Isolationsparametre
| Fastsat impulsmodstandsspænding |
6 kV |
Elektrisk data
| Termisk prøvestrøm |
16 A |
| Betinget kortslutningsstrøm iht. EN 60947-5-1 {A} |
1.000 A |
| Bemærk (koblingselement) |
med dobbelt brydning |
| Koblingsprincip |
Klide kontakt |
| Preltid, maksimum |
5 ms |
| Koblingsfrekvens |
3.000 /h |
| Skiftetid, maksimum {ms} |
35 ms |
| Materiale til kontakterne, elektrisk |
guldbelagt sølv |
| Switching element |
Brydekontakt (NC) |
Elektrisk data - kontakterne
| Spænding, brugskategori AC-15 |
400 VAC |
| Strøm, brugskategori AC-15 |
4 A |
Sprog filter
Datablad
EF overensstemmelseserklæring
UL-certifikat
CCC-certificering
Dataark (midlertidig pdf)
Hent sidste version af Adobe Reader

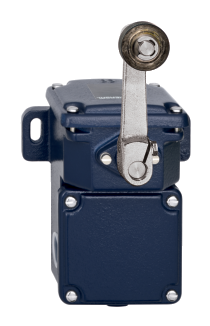

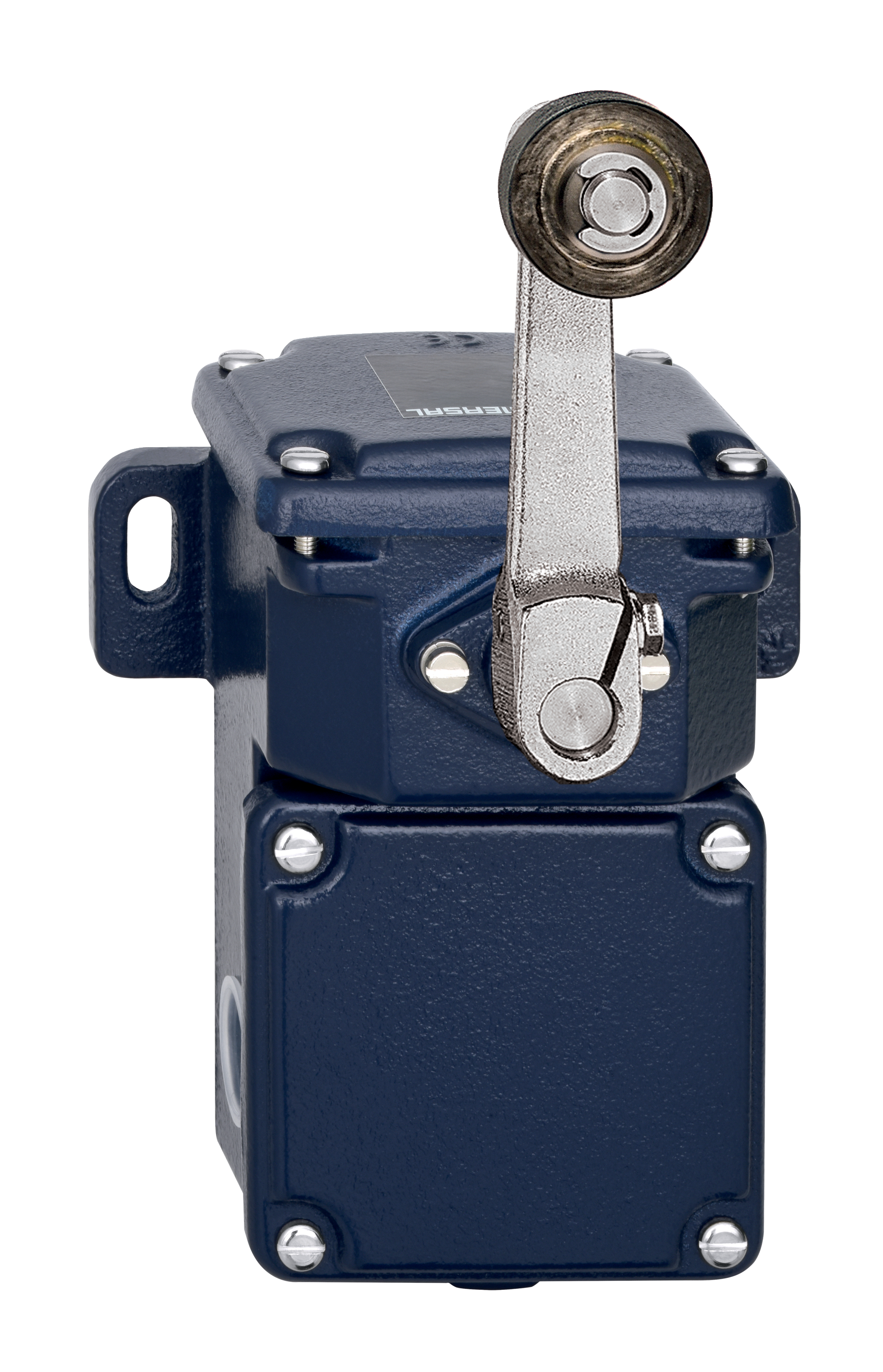

Produktbillede (katalogenkeltfoto)
ID: kt250f02
| 707,7 kB | .jpg | 352.425 x 547.5110000000001 mm - 999 x 1552 px - 72 dpi
| 82,9 kB | .png | 74.083 x 115.006 mm - 210 x 326 px - 72 dpi
| 82,9 kB | .png | 74.083 x 115.006 mm - 210 x 326 px - 72 dpi
| 35,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,7 MB | .png | 169.249 x 262.89 mm - 1999 x 3105 px - 300 dpi
| 42,5 kB | .jpg | 79.375 x 123.47200000000001 mm - 225 x 350 px - 72 dpi

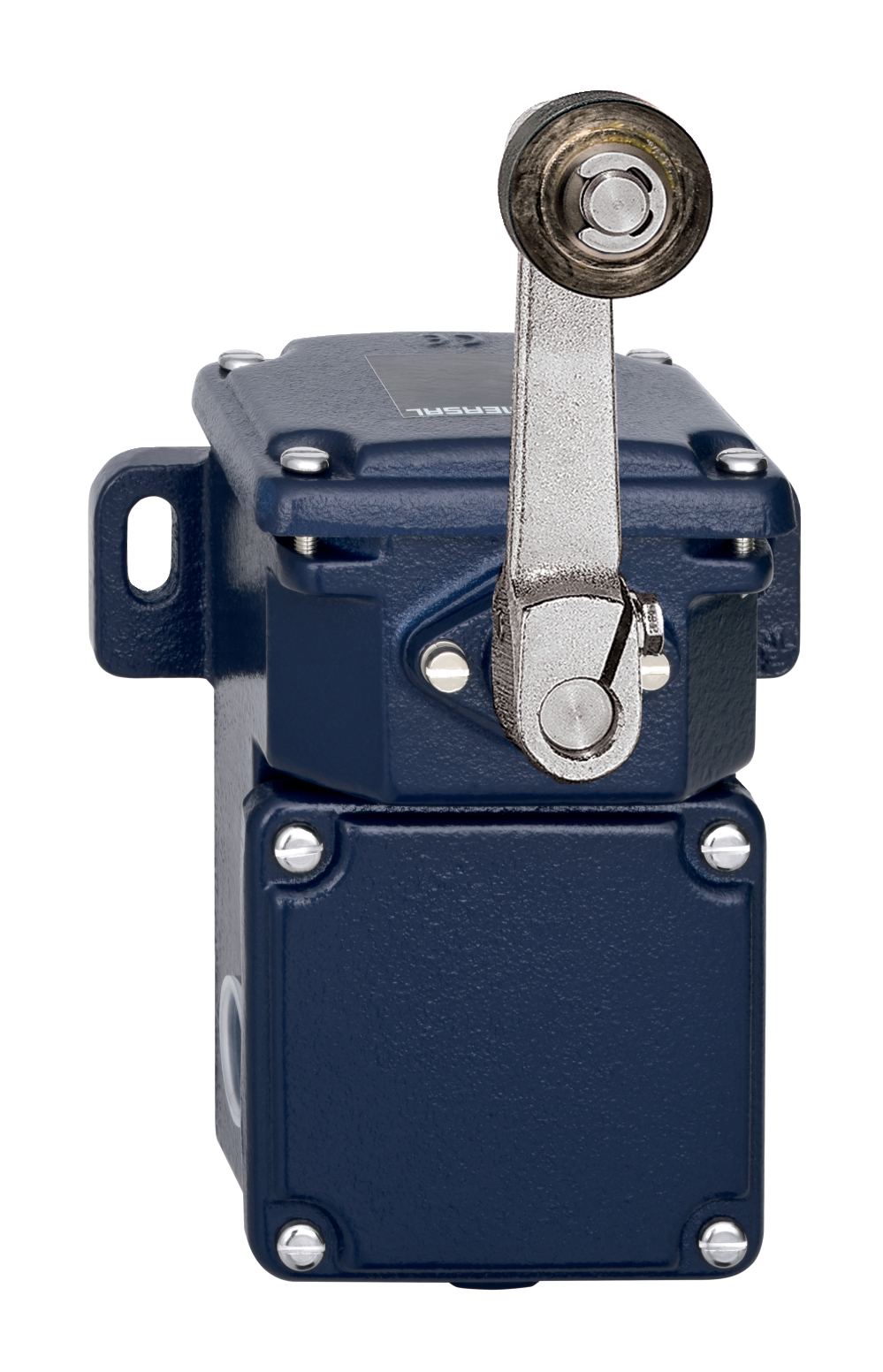

Produktbillede (katalogenkeltfoto)
Diagram over afbrydervandring
Kontakt til
Kontakt fra
Indstillingsområde
Brudpunkt
Tvangsåbningsvej/-vinkelSchmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
