RSS 36-I1-ST-AS-R

Artikelnummer: 103001537

Arkiv

RSS 36-I1-ST-AS-R

Artikelnummer: 103001537

Downloads

ePLAN Data

CADENAS CAD Data

SISTEMA Data

Individuel kodning med RFID-teknologi
Kodningstrin HØJT ifølge ISO 14119
med rest
Kunstof hus
Manipulationsbeskyttelse med RFID-teknologi, som dækker behovet
valgfri med integreret magnetlåsning

Bestillings data

Produkttypebetegnelse	RSS 36-I1-ST-AS-R
Artikenummer (Bestillingsnummer)	103001537
EAN (European Article Number)	4030661426266
eCl@ss number, version 12.0	27-27-46-01
eCl@ss number, version 11.0	27-27-24-03
eCl@ss Nummer, Version 9.0	27-27-24-03
ETIM number, version 7.0	EC001829
ETIM number, version 6.0	EC001829

Godkendelser - Forskrifter

Godkendelser	TÜV cULus ASi-SaW ECOLAB ANATEL

Globale egenskaber

Forskrifter	EN IEC 62026-2 EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508
generel information	Individuel kodning
Kodningstrin ifølge EN ISO 14119	høj
Aktivt princip	RFID
Frequency band RFID	125 kHz
Transmitter output RFID, maximum	-6 dBm
Konstruktionsform på hus	Blok
Installationsforhold (mekaniske)	ingen planmontering
Materiale til kapsling	Plastik, glasfiberforstærket termoplast, selvslukkende
Reaktionstid, maksimum	100 ms
Længde af risiko, maksimum	200 ms

Generelle data - egenskaber

Rest	Ja
Sikkerhedsfunktionerne	Ja
Integreret display, status	Ja
Antal aktiverende retninger	3

Klassifikation

At standardisere, Forskrifter	EN ISO 13849-1 EN IEC 61508
Performance Level, til	e
Kategori iht. EN ISO 13849	4
PFH-værdi	5,13 x 10⁻¹⁰ /h
PFD-værdi	3,24 x 10⁻⁵
Safety Integrity Level (SIL), egnet i	3
Brugstid	20 År

Mekaniske data

Mekanisk levetid, minimum	1.000.000 koblinger
Info (Mekanisk levetid)	Aktiveringshastighed < 0,25 m/s Koblingsspil til dørmasser på ≤ 5 kg
Kraft, Holdekraft, cirka	18 N
Version af monteringsskruer	2x M4 (cylinder head screws with washers DIN 125A / form A)
Tightening torque of the fixing screws, minimum	2,2 Nm
Til-	2,5 Nm

Mechanical data - Switching distances

Switch distance, typical	12 mm
Sikret afbryderdistance ON	10 mm
Sikret afbryderdistance OFF	20 mm
Note (switching distance)	All switching distances in accordance EN IEC 60947-5-3
Hyserese (afbryderdistance), maksimum	2 mm
Gentagelsespræcision	0,5 mm
Bemærk (gentagelsespræcision R)	Akseludligning: Den lange sideflade tillader en maks. højdeforskydning (X) af sensor og aktuator på 8 mm (f.eks. monteringstolerance, eller hvis beskyttelsesdøren sænkes). Den tværgående forskydning (y) er maks. ± 18 mm (se illustration: driftsprincip).Mindsteafstand mellem to sensorsystemer 100 mm

Mekaniske data - Tilslutning

Tilslutning, Stik	Indbygningsstik M12, 4-polet, A-kodet

Mekaniske data - afmåling

Længde på føler	22 mm
Bredde på føler	106,3 mm
Højde på føler	25 mm

Omgivende forhold

Beskyttelses klasse	IP65 IP67 IP69
Ambient temperature	-25 ... +70 °C
Storage and transport temperature	-25 ... +85 °C
Relativ fugtighed, maksimum	93 %
Bemærk (relativ fugtighed)	ikke kondenserende ingen overisning
Vibrationsstabilitet iht. EN 60068-2-6	10 … 55 Hz, amplitude 1 mm
Modstand over for slag	30 g / 11 ms
Beskyttelsestal	III
Tilladt opstillingshøjde over NN, maksimum	2.000 m

Omgivende forhold - Isolationsparametre

Isolations spænding	32 VDC
Fastsat impulsmodstandsspænding	0,8 kV
Overspændingskategori	III
Grad af forurening iht. IEC/EN 60664-1	3

Elektrisk data

Forsinkelse, maksimal	5.000 ms
Afbryderfrekvens, maksimum	1 Hz

Elektriske data - AS-interface

Rated operating voltage	18 ... 31,6 VDC (Protection against polarity reversal)
AS-i Strømforbrug, maksimum	100 mA

Elektriske data - AS-interface Specifikation

Specifikation	Safety-Slave
AS-i Version	V 3.0
AS-i profil	S-0.B.F.E
AS-i, ID-kode	0x0
AS-i, ID-kode	0xB
AS-i, ID-kode 1	0xF
AS-i, ID-kode 2	0xE
AS-i indgang, kanal 1	Databits DI 0/DI 1 = dynamisk kodeoverførsel
AS-i indgang, kanal 2	Databits DI 2/DI 3 = dynamisk kodeoverførsel
AS-i udgange, DO 0 ... DO 3	Ingen function
AS-i Parameter bits, P0	Aktuator appliceret
AS-i Parameter bits, P1	Melding om grænseområde (FID)
AS-i Parameter bits, P2	Ingen funktion
AS-i Parameter bits, P3	Enhedsfejl (FID)
Bemærk (AS-i Parameter bits)	Parameterudgange skal indstilles til 1111“ (0xF) FID: Periferifejl
Indgangsmoduladresse	0
Bemærk (indgangsmoduladresse)	Forindstillet til adresse 0, kan ændres med AS-interface busmaster eller med en håndholdt programmeringsenhed

Tilstandsvisning

Bemærk (LED-tilstandsvisning)	(1) grøn/rød LED (AS-i Duo LED): forsyningsspænding / kommunikationsfejl / slaveadresse = 0 / periferifejl registreret / manipulationsbeskyttelsestid aktiv (2) gul LED: apparatstatus (frigivelsesstatus) /Melding om grænseområde / apparatfejl

Pin-tildeling

PIN 1	AS-Interface +
PIN 2	n.c. (≤ 30 VDC)
PIN 3	AS-Interface -
PIN 4	n.c. (≤ 30 VDC)

Inkluderet

Inkluderet	Actuator must be ordered separately.

Tilbehør

Anbefalede (Aktuator)	RST 36-1-R

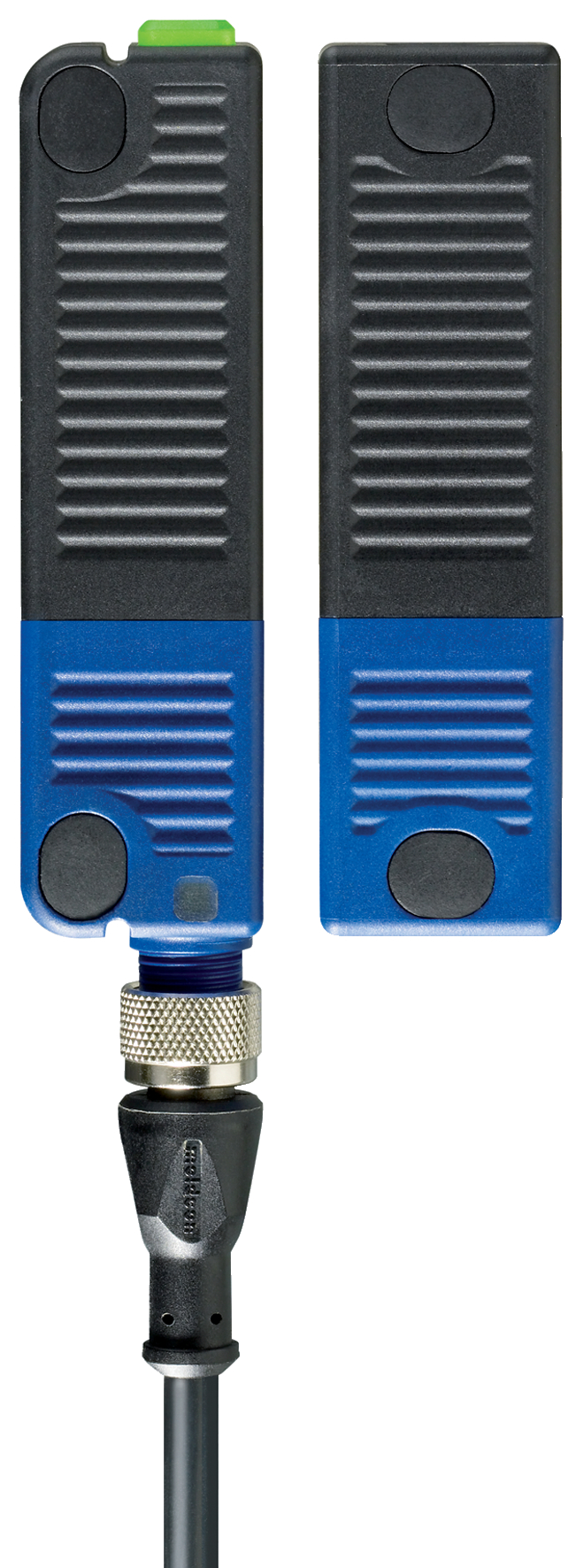

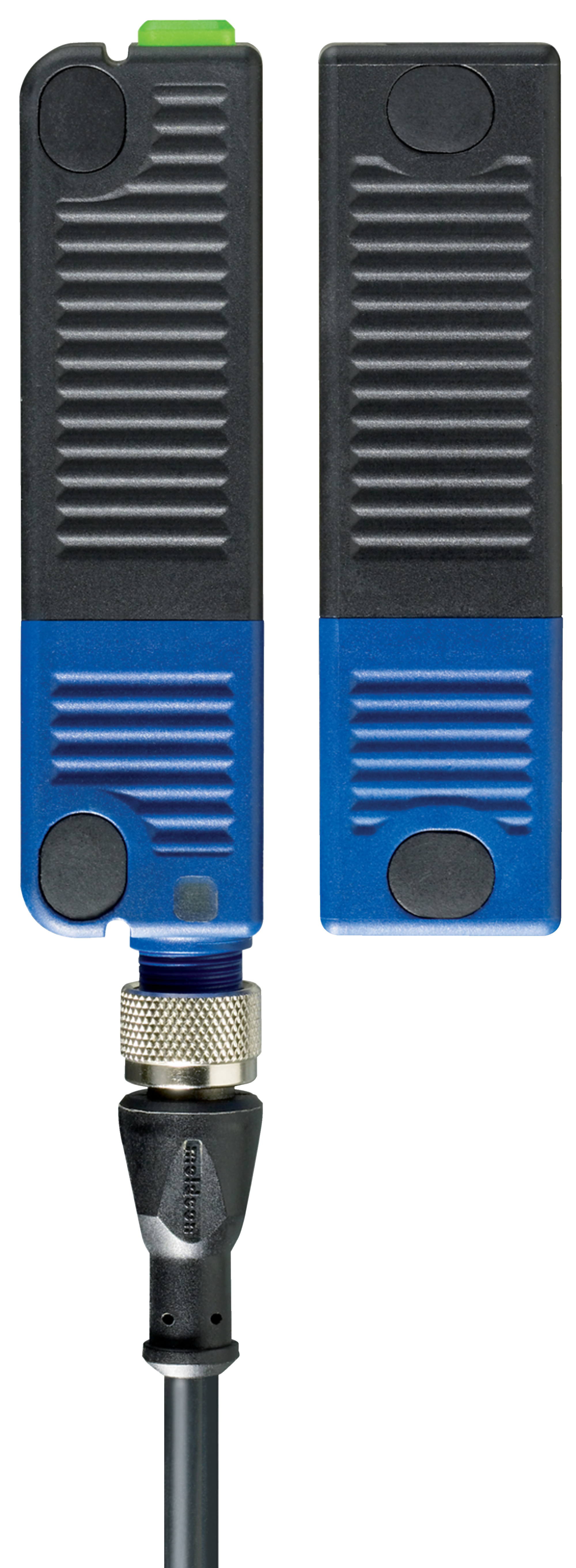

Produktbillede (katalogenkeltfoto)

ID: krss3f06

| 836,3 kB | .jpg | 229.65800000000002 x 625.1220000000001 mm - 651 x 1772 px - 72 dpi

| 122,8 kB | .png | 74.083 x 201.436 mm - 210 x 571 px - 72 dpi

| 33,9 kB | .jpg | 45.508 x 123.47200000000001 mm - 129 x 350 px - 72 dpi

| 27,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 11,7 MB | .png | 169.333 x 460.841 mm - 2000 x 5443 px - 300 dpi

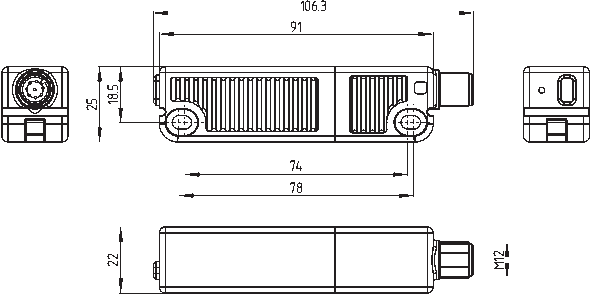

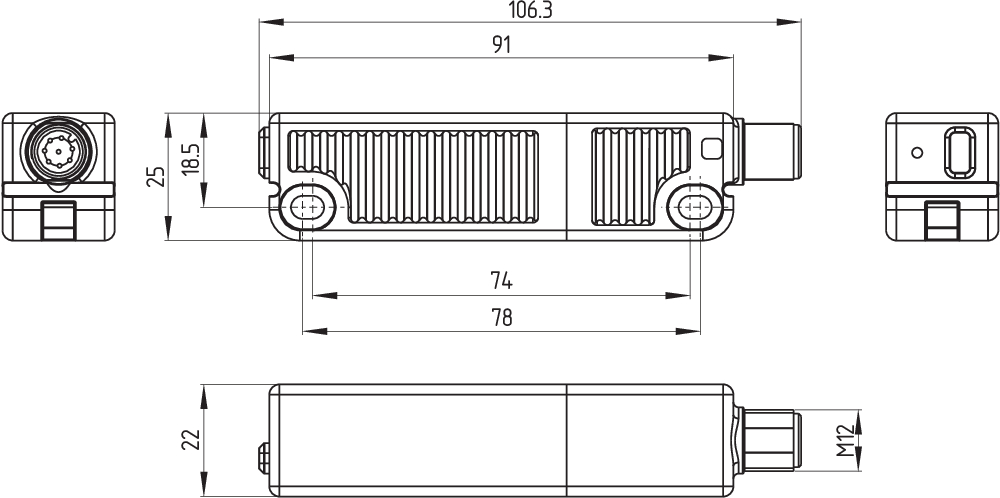

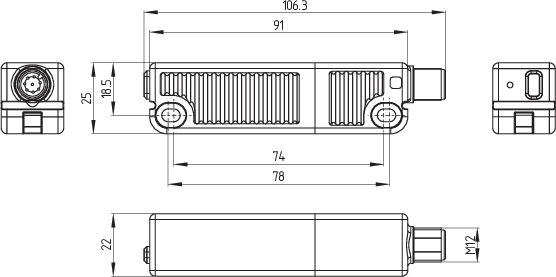

Dimensionstegning, grundlæggende komponent

ID: krss3g03

| 97,2 kB | .jpg | 352.778 x 175.68300000000002 mm - 1000 x 498 px - 72 dpi

| 1,9 kB | .png | 74.083 x 37.042 mm - 210 x 105 px - 72 dpi

| 6,2 kB | .png | 50.038000000000004 x 24.892 mm - 591 x 294 px - 300 dpi

| 19,4 kB | .jpg | 196.144 x 97.71900000000001 mm - 556 x 277 px - 72 dpi

EU-overensstemmelseserklæring

Pdf

EU-overensstemmelseserklæring

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Forklaring:

Hermed erklærer vi, at de nedenfor anførte komponenter svarer til de nedenfor anførte europæiske direktiver på basis af deres udførelse og konstruktionstype.

Komponentens betegnelse:

RSS36-AS

Type:

se typenøgle

Komponentens beskrivelse:

Berøringsfri sikkerhedssensor med integreret AS-i safety at work

Relevante direktiver:	Maskindirektivet	2006/42/EF
	RED-direktivet	2014/53/EU
	RoHS-direktivet	2011/65/EU

Anvendte standarder:

EN 60947-5-3:2013
EN 300 330 V2.1.1:2017
EN ISO 14119:2013
EN ISO 13849-1:2015
EN 61508 del 1-7:2010

Typegodkendelsesinstitut:

TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
Identifikations-nr.: 0035

EF-typegodkendelsescertifikat:

01/205/5115.02/19

Befuldmægtiget til sammenstilling af den tekniske dokumentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Sted og dato for udstedelsen:

Wuppertal, 7. marts 2024

Forpligtende underskrift
Philip Schmersal
Direktør

UK Conformity Declaration

Pdf

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

RSS36-AS

Type:

See ordering code

Description of the component:

Non-contact safety sensor with integrated AS-i Safety at Work

Relevant legislation:	Supply of Machinery (Safety) Regulations	2008
	Radio Equipment Regulations	2017
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-3:2013
EN 300 330 V2.1.1:2017
EN ISO 14119:2013
EN ISO 13849-1:2015
EN 61508 parts 1-7:2010

Approved body for Type Examination:

TÜV Rheinland UK Ltd.
1011 Stratford Road
Solihull, B90 4BN
ID: 2571

Type examination certificate:

01/205U/5115.00/22

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, March 7, 2024

Authorised signature
Philip Schmersal
Managing Director

Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre

De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
