PS116-T12-ST-N200

Artikelnummer: 103011553

Arkiv

PS116-T12-ST-N200

Artikelnummer: 103011553

Downloads

ePLAN Data

CADENAS CAD Data

SISTEMA Data

forbindelsesprop M12, 8 polet
Kunstof hus
med kunststofrulle
indstillelig i længde i 2 mm trin
Armvinkel justerbar i trin på 15° Lever angle
Aktuatorhoveder kan omplaceres med 8 x 45°

Bestillings data

Produkttypebetegnelse	PS116-T12-ST-N200
Artikenummer (Bestillingsnummer)	103011553
EAN (European Article Number)	4030661479231
eCl@ss number, version 12.0	27-27-26-01
eCl@ss number, version 11.0	27-27-26-01
eCl@ss Nummer, Version 9.0	27-27-26-01
ETIM number, version 7.0	EC000030
ETIM number, version 6.0	EC000030

Godkendelser - Forskrifter

Godkendelser	cULus CCC

Globale egenskaber

Forskrifter	EN IEC 60947-5-1
Konstruktionsform på hus	Norm konstruktionsdesign
Aktuatortype iht. DIN EN 50047	A
Materiale til kapsling	Plastik, glass-fibre reinforced thermoplastic, Zink sprøjtestøbt, kromatisk
Aktivt område	Metal
Bruttovægt	132 g

Generelle data - egenskaber

Sikkerhedsfunktionerne	Ja
Antal hjælpekontakter	1
Antal sikkerhedskontakter	2

Klassifikation

At standardisere, Forskrifter	EN ISO 13849-1
B_10D Normally-closed contact (NC)	20.000.000 koblinger
B_10D Normally-open contact (NO)	1.000.000 koblinger
Note	at 10% I_e and ohmic load
Brugstid	20 År

Mekaniske data

Aktuator	Rullearm N200
Rullemateriale	Plastik
Mekanisk levetid, minimum	10.000.000 koblinger
Tvangsåbnings kraft, minimum	40 N
Aktiveringshastighed, minimum	60 mm/min
Aktiveringshastighed, maksimum	1 m/s
Aktuatormoment, minimum	0,2 Nm
Tvangsåbningsstramning	0,6 Nm

Mekaniske data - Tilslutning

Typeudførelse	Nederst
Tilslutning, Stik	Forbindelse M12 , 6-polet
Antal ledningsårer	6
Kvadrat	0,5 mm²
Forbindelse (mekanisk)	under

Mekaniske data - afmåling

Længde på føler	16,6 mm
Bredde på føler	31 mm
Højde på føler	139 mm
Diameter af rulle	20 mm

Omgivende forhold

Beskyttelses klasse	IP66 IP67
Ambient temperature	-30 ... +80 °C
Beskyttelsestal	II

Omgivende forhold - Isolationsparametre

Isolations spænding	300 V
Fastsat impulsmodstandsspænding	4 kV
Grad af forurening iht. IEC/EN 60947-1	3

Elektrisk data

Betinget kortslutningsstrøm  iht. EN 60947-5-1 {A}	400 A
Brugskategori AC-15	240 VAC
Brugskategori DC-13	24 VDC
Brugskategori DC-13	1,5 A
Koblingselement	1 Sluttekontakt (NO), 2 Brydekontakt (NC)
Koblingsprincip	Klide kontakt
Preltid, maksimum	3 ms
Koblingsfrekvens	5.000 /h
Skiftetid, maksimum {ms}	5,5 ms
Materiale til kontakterne, elektrisk	Sølv

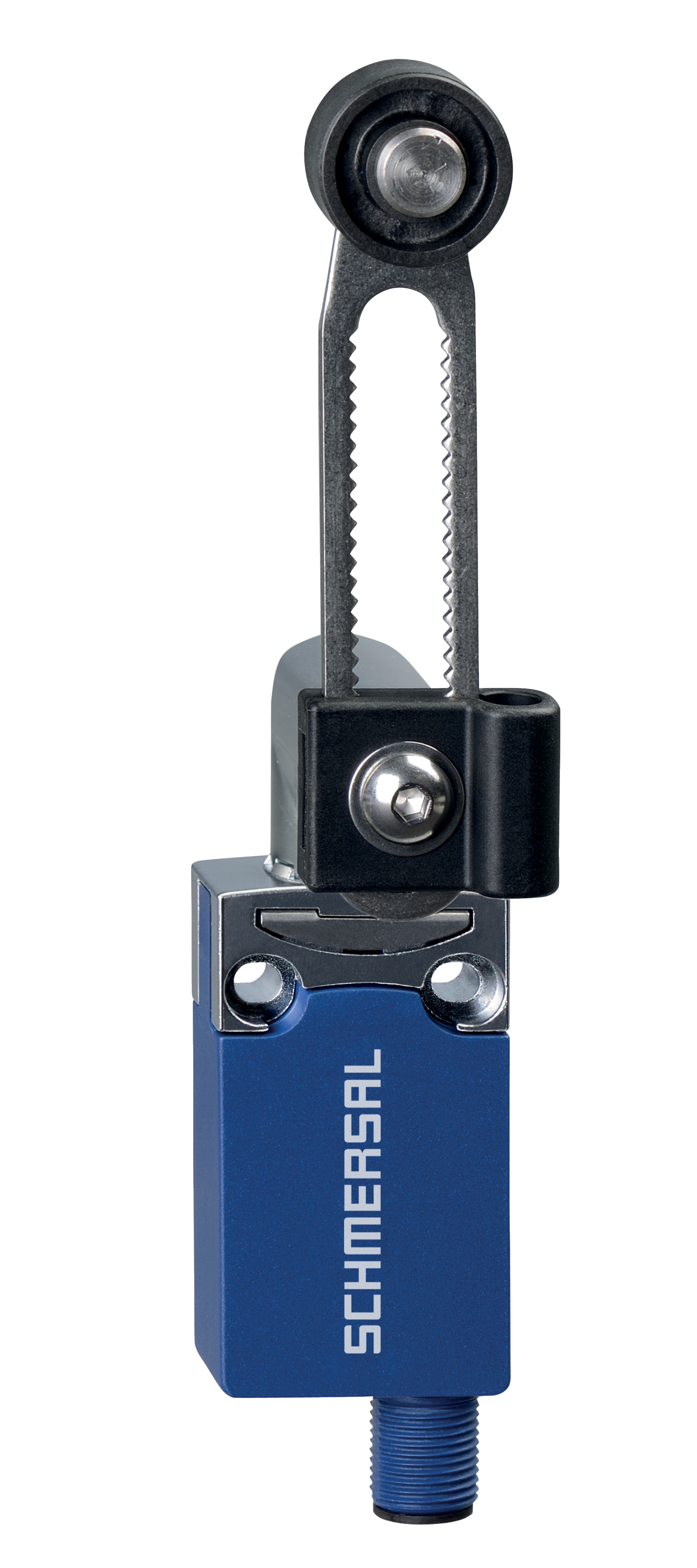

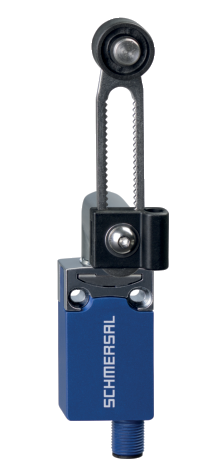

Produktbillede (katalogenkeltfoto)

ID: kps1nf04

| 804,0 kB | .jpg | 352.778 x 794.1030000000001 mm - 1000 x 2251 px - 72 dpi

| 58,3 kB | .png | 74.083 x 166.511 mm - 210 x 472 px - 72 dpi

| 23,4 kB | .jpg | 54.681000000000004 x 123.47200000000001 mm - 155 x 350 px - 72 dpi

| 16,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 5,8 MB | .png | 169.333 x 381.16900000000004 mm - 2000 x 4502 px - 300 dpi

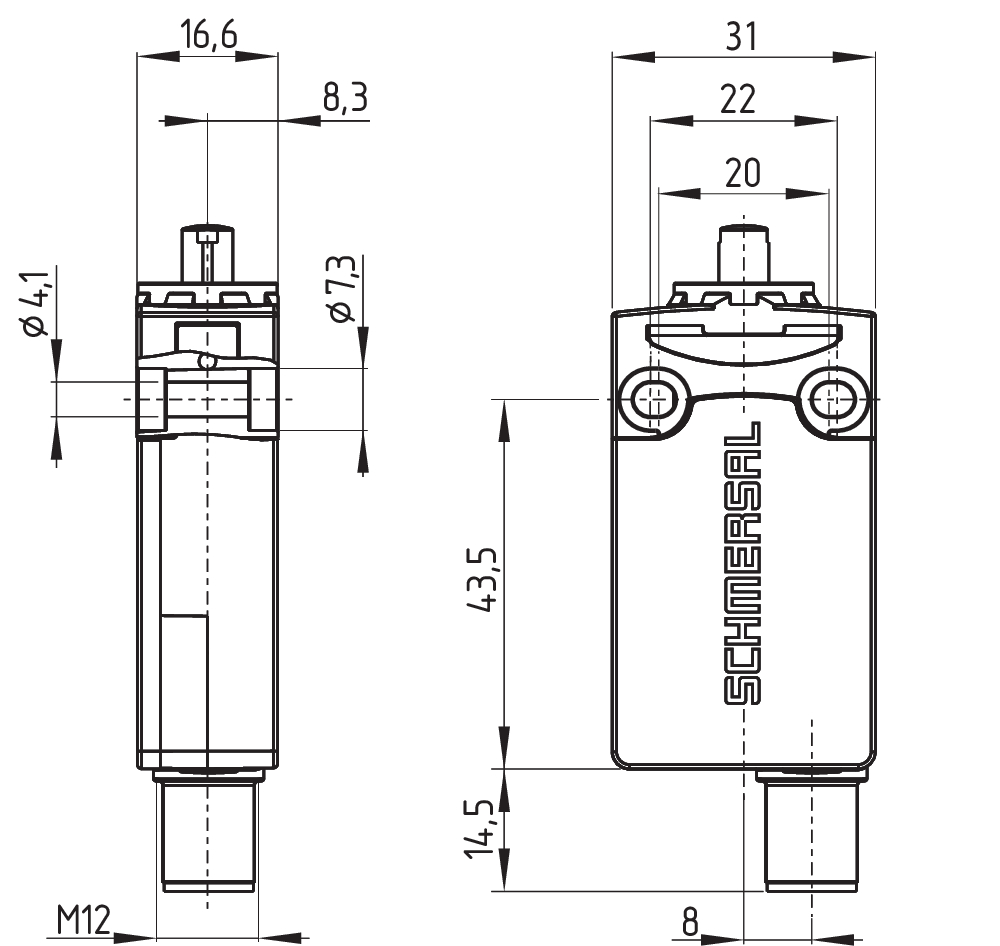

Dimensionstegning, grundlæggende komponent

ID: kps11g02

| 252,3 kB | .ai | 200 x 200 mm - 566 x 566 px - 72 dpi

| 4,8 kB | .png | 74.083 x 70.203 mm - 210 x 199 px - 72 dpi

| 148,1 kB | .jpg | 352.778 x 333.728 mm - 1000 x 946 px - 72 dpi

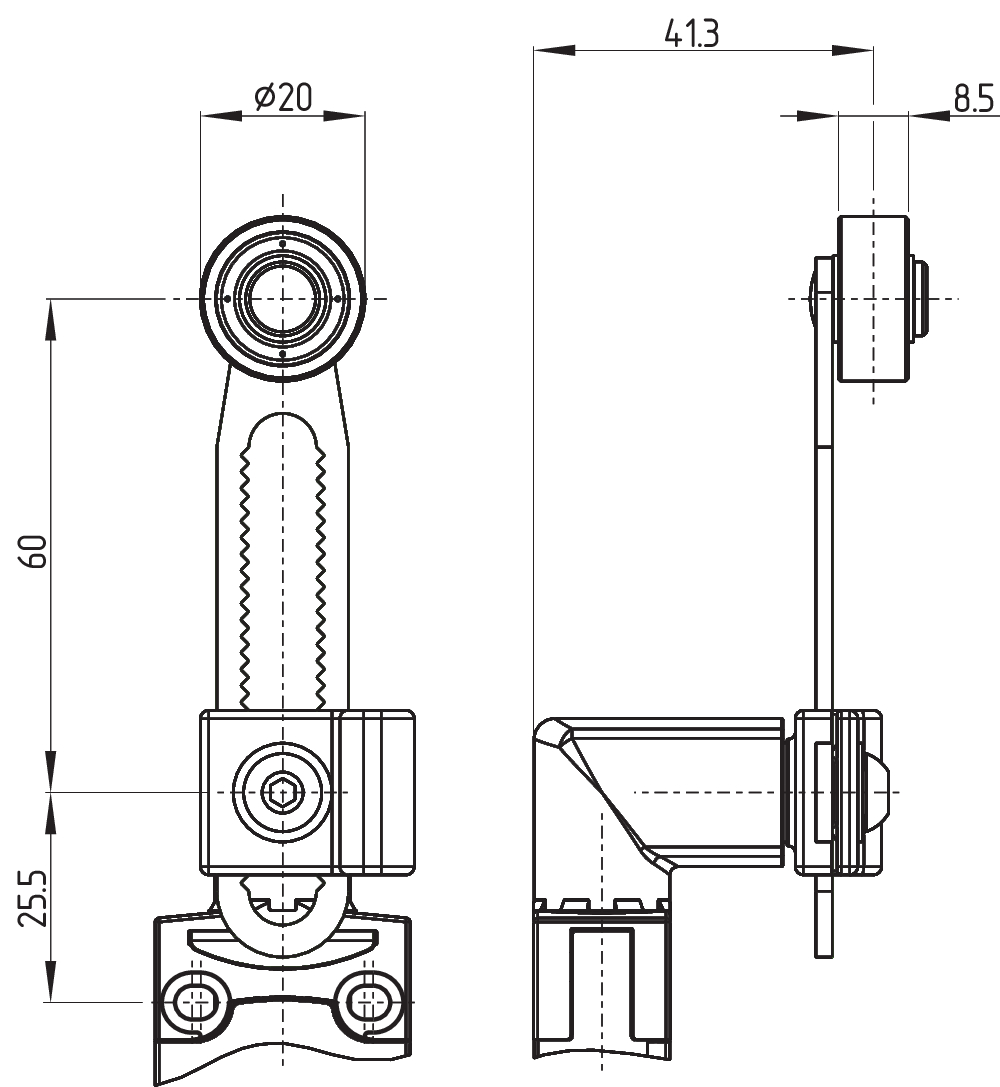

Dimensionstegning, aktuator

ID: kps11b10

| 445,4 kB | .ai | 141.812 x 138.775 mm - 401 x 393 px - 72 dpi

| 13,7 kB | .png | 74.083 x 72.672 mm - 210 x 206 px - 72 dpi

| 195,0 kB | .jpg | 352.778 x 383.469 mm - 1000 x 1087 px - 72 dpi

Diagram over afbrydervandring

Info til diagram over afbrydervandring
ICO_LEG_sw-close Kontakt til
ICO_LEG_sw-open Kontakt fra
ICO_LEG_sw-var Indstillingsområde
ICO_LEG_sw-l Brudpunkt
ICO_LEG_sw-p Tvangsåbningsvej/-vinkel
VS indstillingsområde, sluttekontakt
VÖ indstillingsområde, brydekontakt
N hældning

De beskrevne koblingsveje for lukke- og åbnekontakter kan overføres til andre kontaktkombinationer

ID: kps11s61

| 2,3 kB | .png | 74.083 x 36.689 mm - 210 x 104 px - 72 dpi

| 84,8 kB | .jpg | 352.778 x 173.919 mm - 1000 x 493 px - 72 dpi

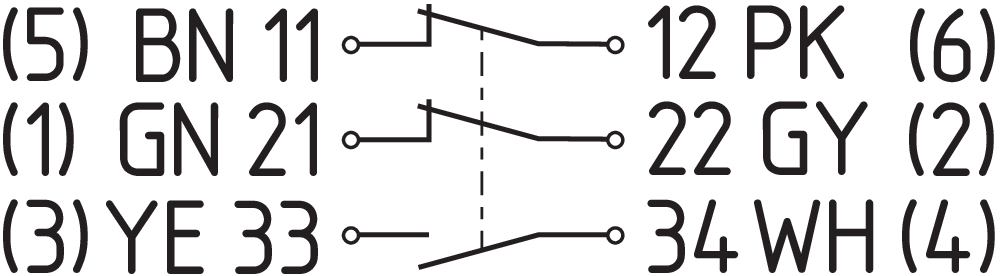

Diagram

Anvisninger om kontaktbillede
ICO_LEG_ko-arrow4 Overvågning af låsefunktionen iht. EN ISO 14119
ICO_LEG_ko-arrow1 Tvangsåbnende bryder
ICO_LEG_ko-arrow2 aktiveret
ICO_LEG_ko-arrow3 deaktiveret
ICO_LEG_ko-open Normal-åben kontakt
ICO_LEG_ko-close Normal-lukket kontakt

ID: kps16k09

| 1,3 MB | .cdr |

| 84,8 kB | .jpg | 352.778 x 97.367 mm - 1000 x 276 px - 72 dpi

| 3,9 kB | .png | 74.083 x 20.461000000000002 mm - 210 x 58 px - 72 dpi

Video ID: Positionsschalter-PS

Position switches series PS (Vimeo)

EU-overensstemmelseserklæring

Pdf

EU-overensstemmelseserklæring

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Forklaring:

Hermed erklærer vi, at de nedenfor anførte komponenter svarer til de nedenfor anførte europæiske direktiver på basis af deres udførelse og konstruktionstype.

Komponentens betegnelse:

PS116,
PS215, PS216, PS226,
PS315, PS316

Type:

se typenøgle

Komponentens beskrivelse:

Positionsafbryder

Relevante direktiver:	Lavspændingsdirektiv	2014/35/EU
	RoHS-direktivet	2011/65/EU

Anvendte standarder:

EN 60947-5-1:2017

Befuldmægtiget til sammenstilling af den tekniske dokumentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Sted og dato for udstedelsen:

Wuppertal, 3. marts 2021

Forpligtende underskrift
Philip Schmersal
Direktør

UK Conformity Declaration

Pdf

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

PS116,
PS215, PS216, PS226,
PS315, PS316

Type:

See ordering code

Description of the component:

Position switch

Relevant legislation:	Electrical Equipment (Safety) Regulations	2016
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-1:2017

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, August 19, 2021

Authorised signature
Philip Schmersal
Managing Director

Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre

De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
