PS116-T11-LR200-R202
- Med kabel højre, 2 m
- Klide kontakt 1 Normalt åben kontakt (NO) / 2 Åbner (NC)
- med messing rulle
- Messingrulle Ø 9,5 mm
- Symmetrisk kapsling
- Beskyttelses klasse IP66, IP67
- Kunstof hus
Bestillings data
| Produkttypebetegnelse |
PS116-T11-LR200-R202 |
| Artikenummer (Bestillingsnummer) |
103027870 |
| EAN (European Article Number) |
4030661522494 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Godkendelser - Forskrifter
| Godkendelser |
cULus CCC |
Globale egenskaber
| Forskrifter |
EN IEC 60947-5-1 |
| Konstruktionsform på hus |
Norm konstruktionsdesign |
| Aktuatortype iht. DIN EN 50047 |
c |
| Materiale til kapsling |
Plastik, glass-fibre reinforced thermoplastic, Zink sprøjtestøbt, kromatisk |
| Aktivt område |
Metal |
| Materiale til aktuatoren |
Brass |
| Bruttovægt |
1 g |
Generelle data - egenskaber
| Sikkerhedsfunktionerne |
Ja |
| Antal hjælpekontakter |
1 |
| Antal sikkerhedskontakter |
1 |
Klassifikation
| At standardisere, Forskrifter |
EN ISO 13849-1 |
| B10D Normally-closed contact (NC) |
20.000.000 koblinger |
| B10D Normally-open contact (NO) |
1.000.000 koblinger |
| Note |
at 10% Ie and ohmic load |
| Brugstid |
20 År |
Mekaniske data
| Rullemateriale |
Messing |
| Mekanisk levetid, minimum |
10.000.000 koblinger |
| Aktuator kraft, minimum |
10 N |
| Tvangsåbnings kraft, minimum |
40 N |
| Aktiveringshastighed, minimum |
60 mm/min |
| Aktiveringshastighed, maksimum |
1 m/s |
| Bemærk (aktiveringshastighed) |
Aktuatorfart med aktuatorvinkel på 30° for at ændre akse |
| Aktuatormoment, minimum |
0,2 Nm |
| Tvangsåbningsstramning |
0,6 Nm |
Mekaniske data - Tilslutning
| Længde på kabel |
2 m |
| Tilslutning, Stik |
Med kabel Kabel, 4-polet |
| Antal ledningsårer |
4 |
| Kvadrat |
0,5 mm2 |
| Kabeltype |
LiYY |
| Forbindelse (mekanisk) |
højre |
Mekaniske data - afmåling
| Længde på føler |
16,6 mm |
| Bredde på føler |
31 mm |
| Højde på føler |
74,1 mm |
| Diameter af rulle |
9,5 mm |
Omgivende forhold
| Beskyttelses klasse |
IP66 IP67 |
| Ambient temperature |
-30 ... +80 °C |
| Beskyttelsestal |
II |
Omgivende forhold - Isolationsparametre
| Isolations spænding |
300 V |
| Fastsat impulsmodstandsspænding |
4 kV |
| Grad af forurening iht. IEC/EN 60947-1 |
3 |
Elektrisk data
| Betinget kortslutningsstrøm iht. EN 60947-5-1 {A} |
400 A |
| Brugskategori AC-15 |
240 VAC |
| Brugskategori DC-13 |
24 VDC |
| Brugskategori DC-13 |
1,5 A |
| Koblingselement |
1 Sluttekontakt (NO), 1 Brydekontakt (NC) |
| Koblingsprincip |
Klide kontakt |
| Preltid, maksimum |
3 ms |
| Koblingsfrekvens |
5.000 /h |
| Skiftetid, maksimum {ms} |
5,5 ms |
| Materiale til kontakterne, elektrisk |
Sølv |
Sprog filter
Datablad
Driftsvejledning - (tillæg/kort vejledning)
UL-certifikat
CCC-certificering
Brochure
SISTEMA-VDMA bibliotek/library
Hent sidste version af Adobe Reader

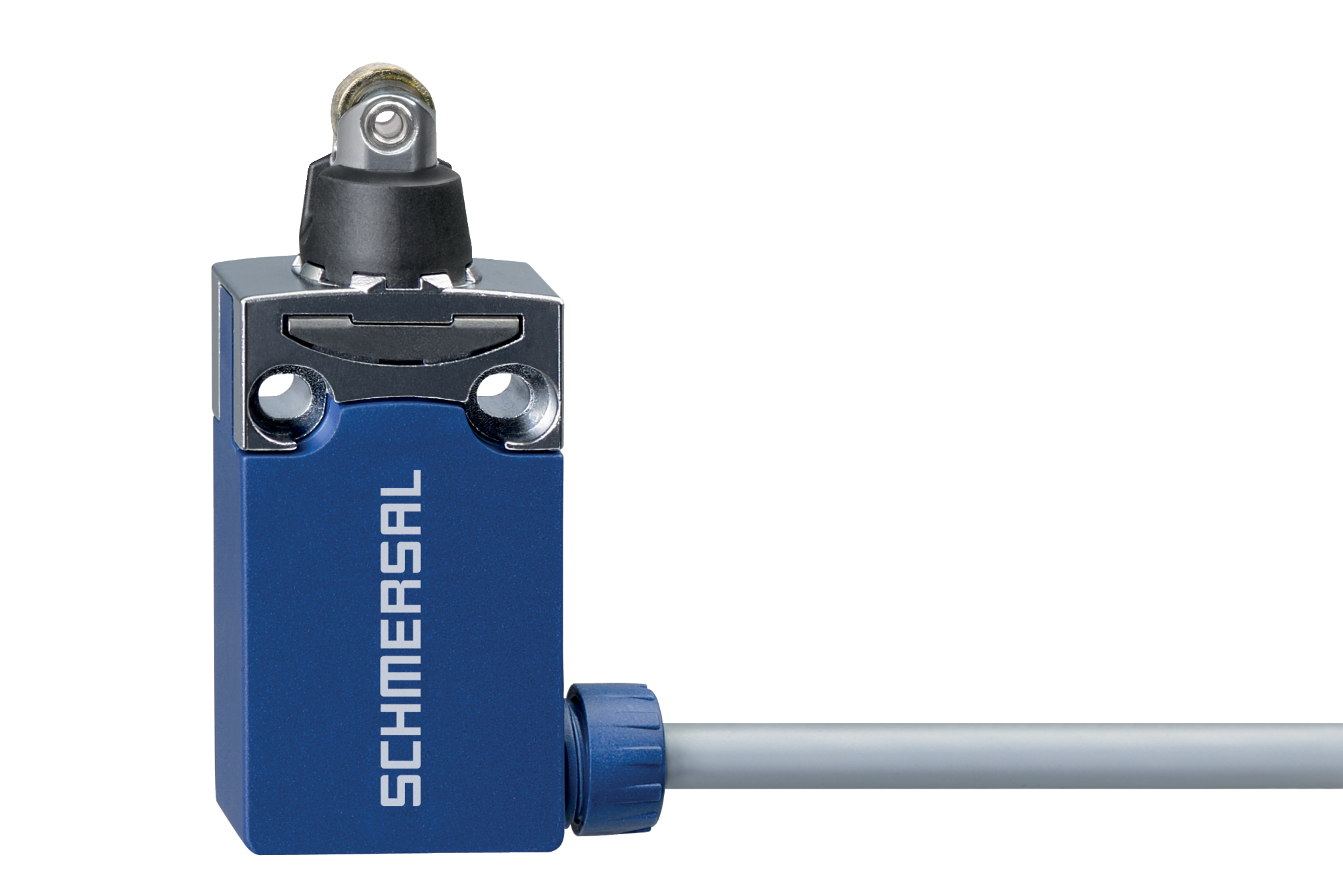

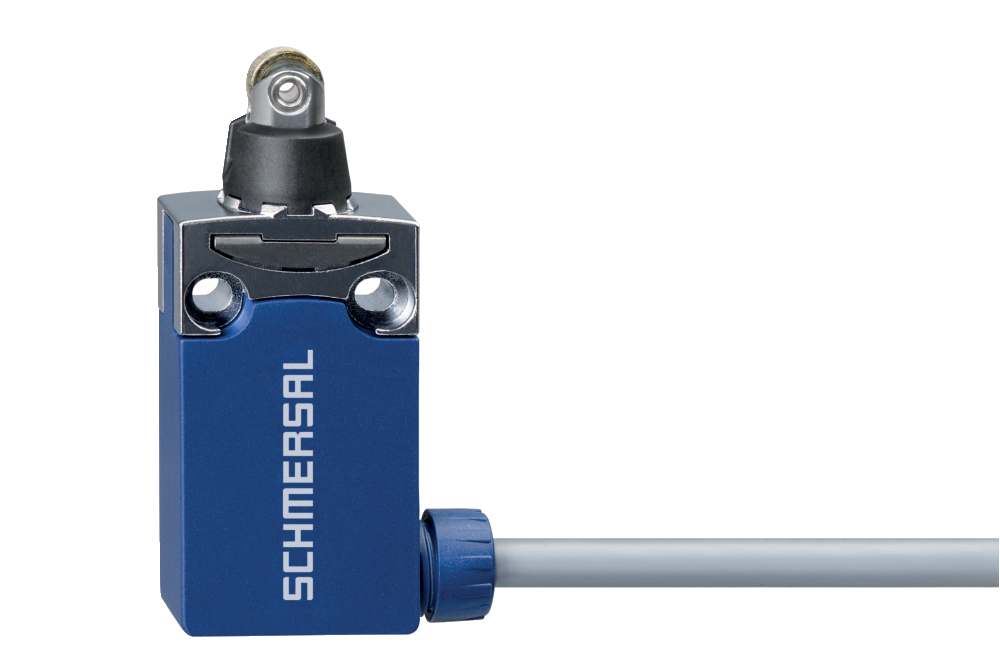

Produktbillede (katalogenkeltfoto)
ID: kps1rf14
| 178,6 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 px - 72 dpi
| 18,8 kB | .png | 74.083 x 49.389 mm - 210 x 140 px - 72 dpi
| 17,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,4 MB | .png | 169.333 x 113.03 mm - 2000 x 1335 px - 300 dpi
| 26,2 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 px - 72 dpi
Dimensionstegning, grundlæggende komponent
Dimensionstegning, aktuator
Diagram over afbrydervandring
Kontakt til
Kontakt fra
Indstillingsområde
Brudpunkt
Tvangsåbningsvej/-vinkel
Overvågning af låsefunktionen iht. EN ISO 14119
Tvangsåbnende bryder
aktiveret
deaktiveret
Normal-åben kontakt
Normal-lukket kontakt
Video ID: Positionsschalter-PS
Position switches series PS (Vimeo)
| EU-overensstemmelseserklæring |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Forklaring: | Hermed erklærer vi, at de nedenfor anførte komponenter svarer til de nedenfor anførte europæiske direktiver på basis af deres udførelse og konstruktionstype. |
| Komponentens betegnelse: | PS116, PS215, PS216, PS226, PS315, PS316 |
| Type: | se typenøgle |
| Komponentens beskrivelse: | Positionsafbryder |
| Relevante direktiver: | Lavspændingsdirektiv | 2014/35/EU |
| RoHS-direktivet | 2011/65/EU |
| Anvendte standarder: | EN 60947-5-1:2017 |
| Befuldmægtiget til sammenstilling af den tekniske dokumentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Sted og dato for udstedelsen: | Wuppertal, 3. marts 2021 |
 |
| Forpligtende underskrift Philip Schmersal Direktør |
| UK Declaration of Conformity | |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | PS116, PS215, PS216, PS226, PS315, PS316 |
| Type: | See ordering code |
| Description of the component: | Position switch |
| Relevant legislation: | Electrical Equipment (Safety) Regulations | 2016 |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, August 19, 2021 |
|
| Authorised signature Philip Schmersal Managing Director |
Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
