MONTERINGSSÆT AZ 17 R/P
MONTERINGSSÆT AZ 17 R/P
Downloads
Bestillings data
| Produkttypebetegnelse |
MONTERINGSSÆT AZ 17 R/P |
| Artikenummer (Bestillingsnummer) |
101149212 |
| EAN (European Article Number) |
4030661287577 |
| eCl@ss number, version 12.0 |
27-27-26-92 |
| eCl@ss number, version 11.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-92 |
| ETIM number, version 7.0 |
EC002594 |
| ETIM number, version 6.0 |
EC002594 |
Globale egenskaber
| Bruttovægt |
160 g |
Mekaniske data
| Monteringsvejledning |
Montering højrevinklet sikkerhedsafskærmning |
Inkluderet
| Leveringsomfang af montagematerialeLokal |
Rundhoved skrue M4 x 30 pr. ISO 7380 Rundhoved skrue M4 x 10 pr. ISO 7380 Spændeskive DIN 433-4,3 U-profil AZ 17 Monteringsvinkel AZ 17 Monteringsplade AZ 17/AZM 170 |
Bemærk
| Bemærk (generelt) |
Monteringssættene kan kun anvendes i forbindelse med aktuator AZM 17-B6. |
Sprog filter
Datablad
Monterings- og tilslutningsinstrukser
Driftsvejledning - (tillæg/kort vejledning)
Hent sidste version af Adobe Reader

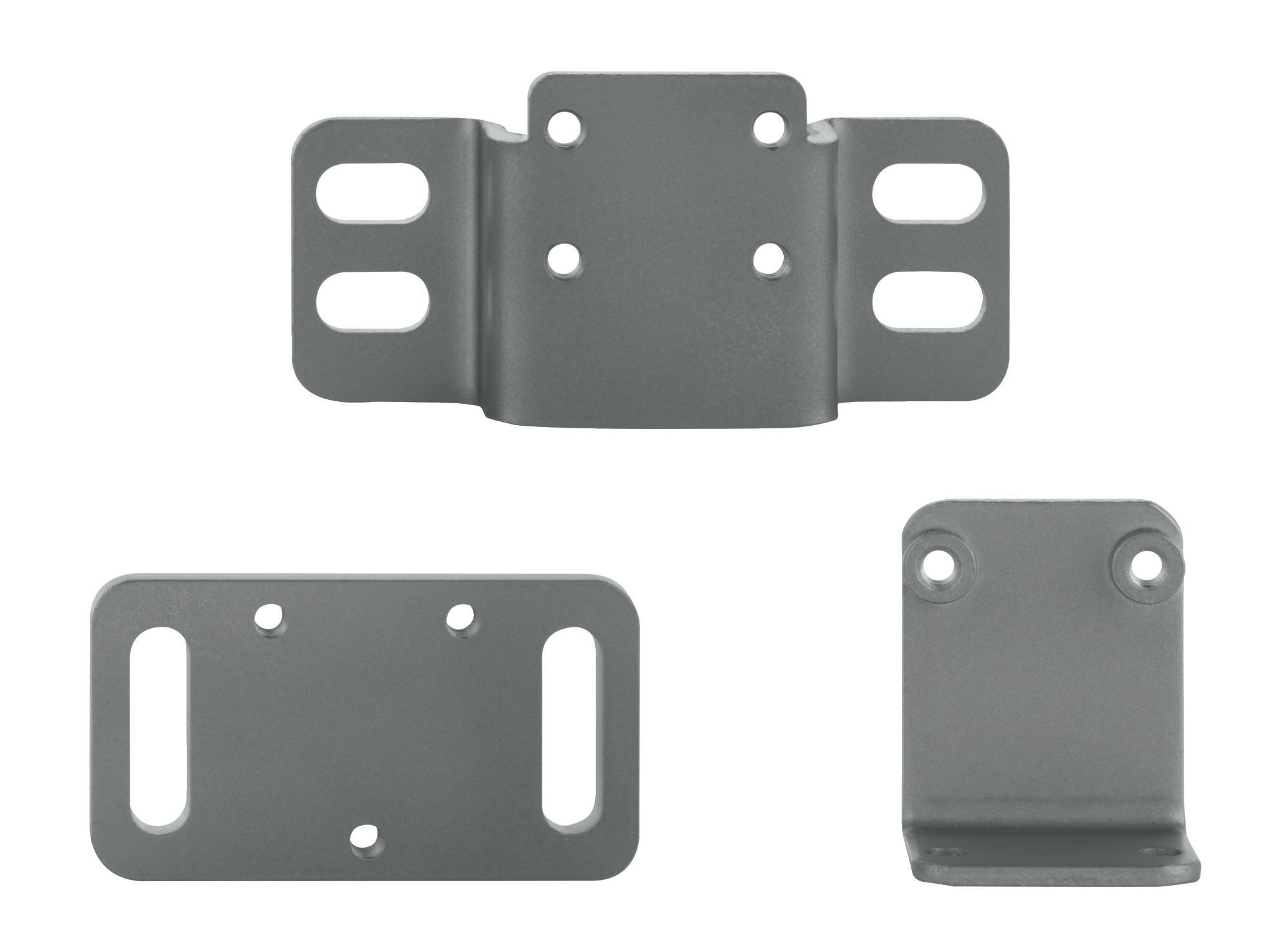

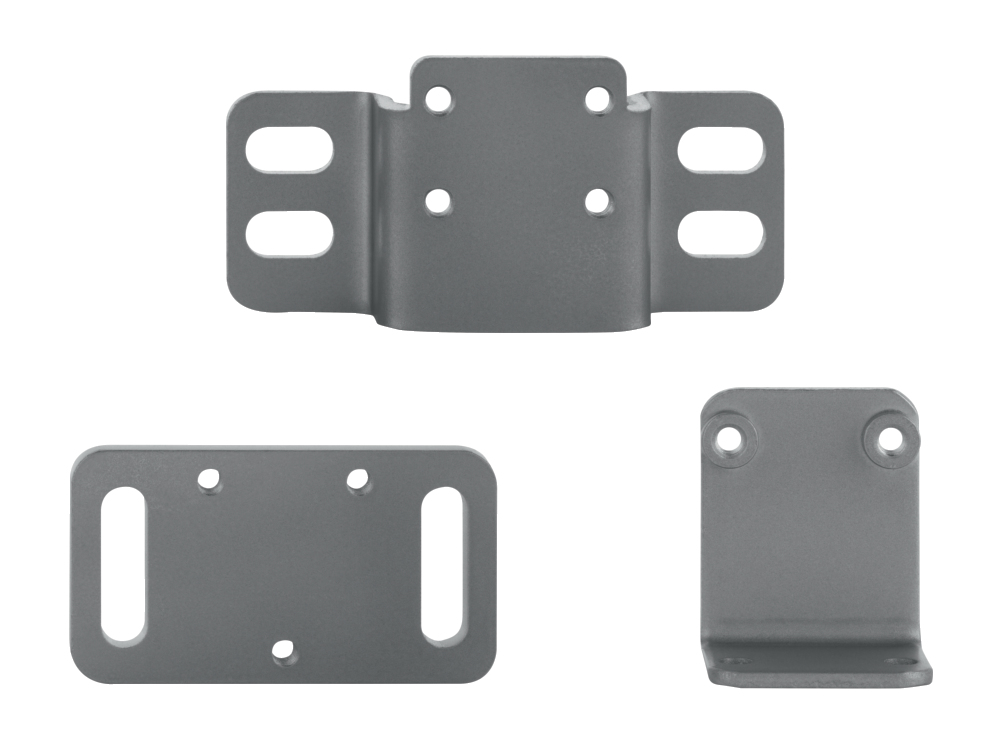

Produktbillede (katalogenkeltfoto)
ID: kaz17f26
| 155,1 kB | .jpg | 352.778 x 260.70300000000003 mm - 1000 x 739 px - 72 dpi
| 17,8 kB | .png | 74.083 x 54.681000000000004 mm - 210 x 155 px - 72 dpi
| 26,6 kB | .jpg | 123.47200000000001 x 91.369 mm - 350 x 259 px - 72 dpi
| 19,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,4 MB | .png | 169.333 x 125.137 mm - 2000 x 1478 px - 300 dpi

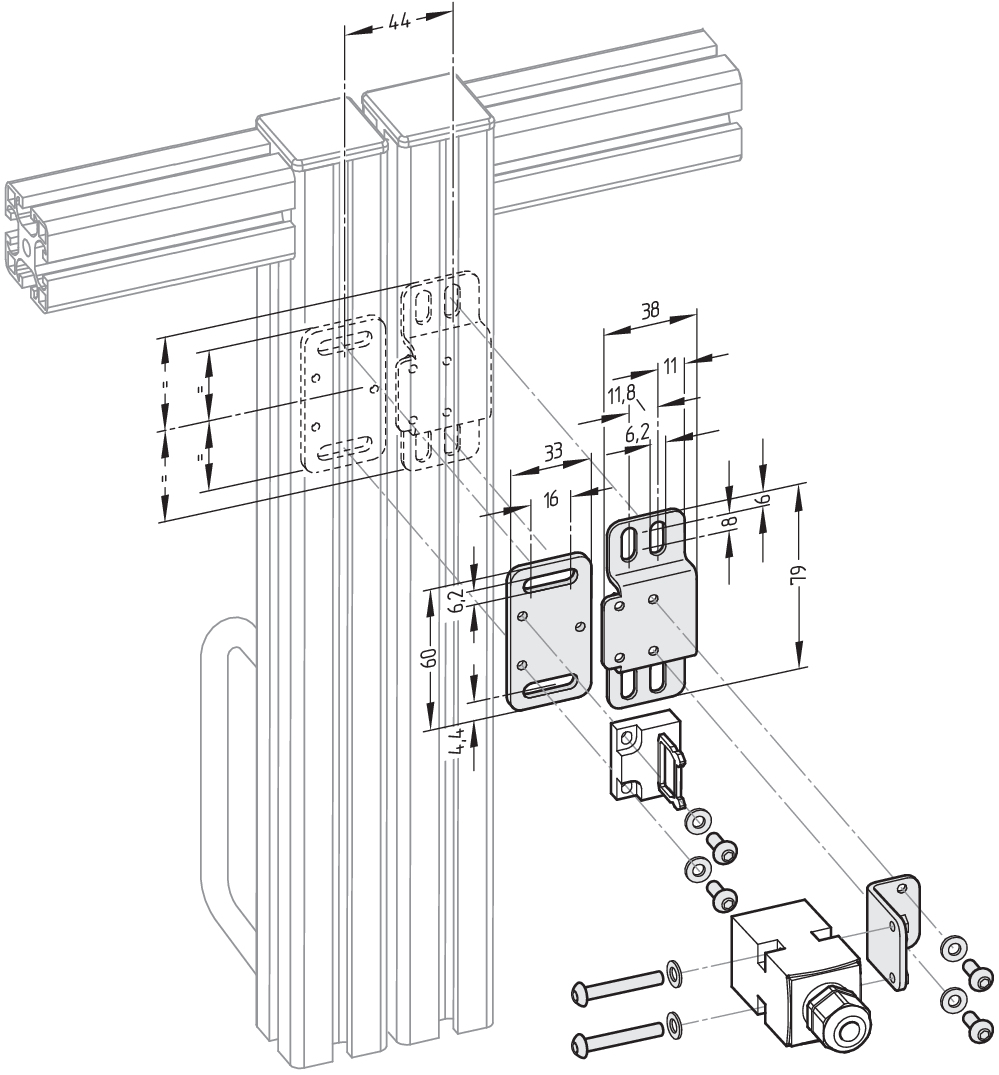

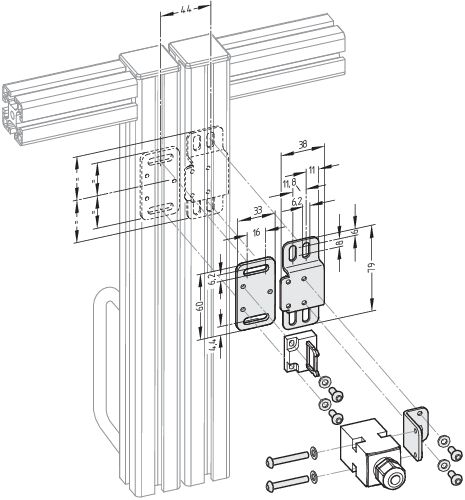

Produktgraf ('exploded-view' tegning)
ID: 1az17m04
Montageeksempel
Produktgraf ('exploded-view' tegning)
ID: 5az17m05
Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
