MONTERINGSSÆT AZ 15/16 P
MONTERINGSSÆT AZ 15/16 P
Bestillings data
| Produkttypebetegnelse |
MONTERINGSSÆT AZ 15/16 P |
| Artikenummer (Bestillingsnummer) |
101150373 |
| EAN (European Article Number) |
4030661287782 |
| eCl@ss number, version 12.0 |
27-27-26-92 |
| eCl@ss number, version 11.0 |
27-27-26-92 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-92 |
| ETIM number, version 7.0 |
EC002594 |
| ETIM number, version 6.0 |
EC002594 |
Globale egenskaber
| Bruttovægt |
240 g |
Mekaniske data
| Monteringsvejledning |
Montering parallelt til sikkerhedsafskærmning |
Inkluderet
| Leveringsomfang af montagematerialeLokal |
Rundhoved skrue M5 x 16 pr. ISO 7380 Rundhoved skrue M5 x 10 pr. ISO 7380 Spændeskive DIN 125-5,3 U-profil AZ 16 Monteringsvinkel AZ 16 Forsænket skrue M5 x 16 DIN 7991 Monteringsplade AZ 16/AZM 161 |
Bemærk
| Bemærk (generelt) |
Monteringssættene kan kun anvendes i forbindelse med aktuator AZ 15/16-B6. |
Sprog filter
Datablad
Driftsvejledning - (tillæg/kort vejledning)
Hent sidste version af Adobe Reader

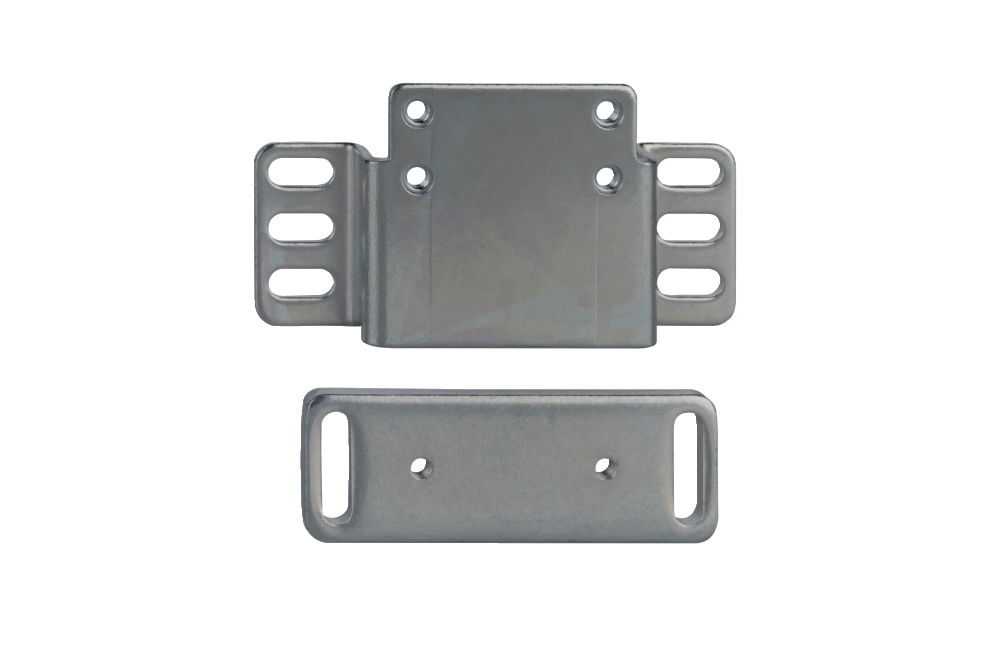

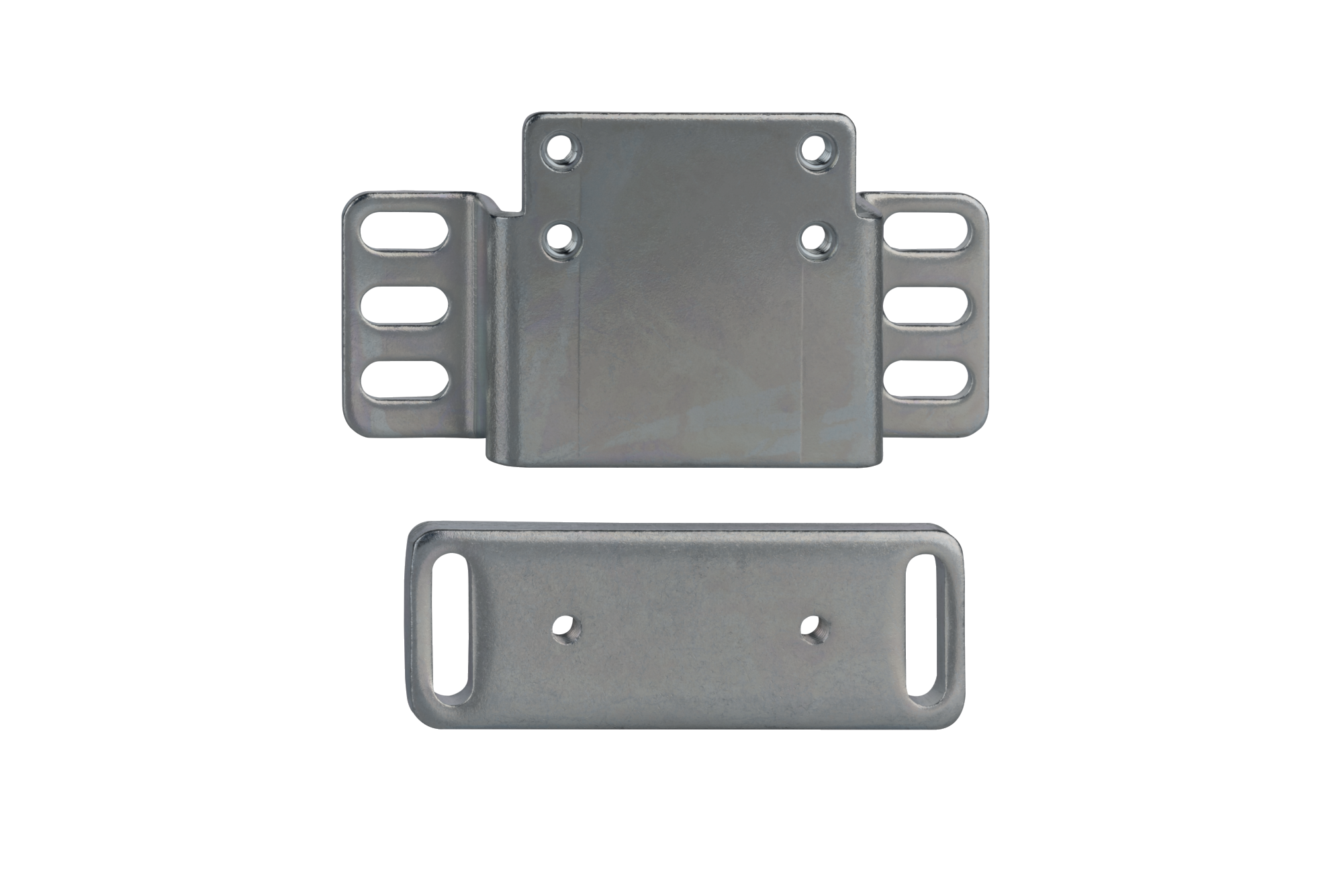

Produktbillede (katalogenkeltfoto)
ID: kaz16f16
| 13,5 kB | .png | 74.083 x 49.389 mm - 210 x 140 px - 72 dpi
| 157,1 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 px - 72 dpi
| 21,3 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 px - 72 dpi
| 18,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,2 MB | .png | 169.333 x 113.03 mm - 2000 x 1335 px - 300 dpi

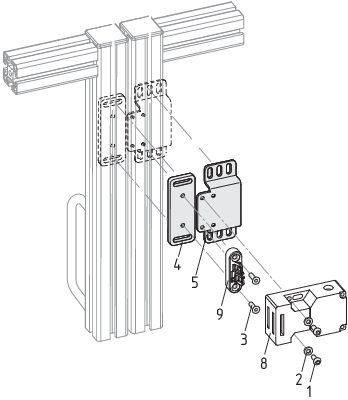

Produktgraf ('exploded-view' tegning)
ID: 1az16m02
Produktgraf ('exploded-view' tegning)
ID: maz16m07
Produktgraf ('exploded-view' tegning)
ID: 5az16m03
Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
