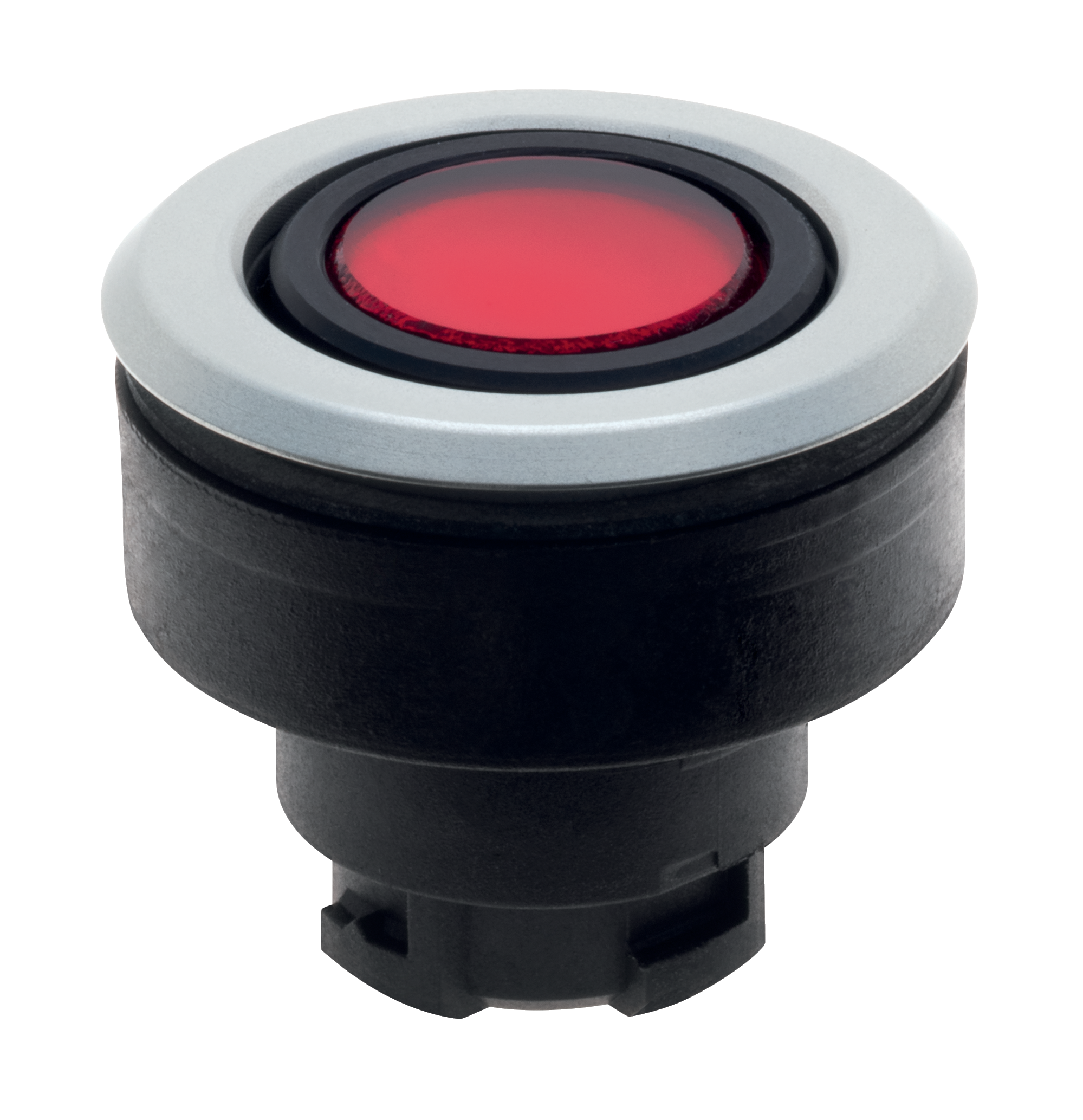

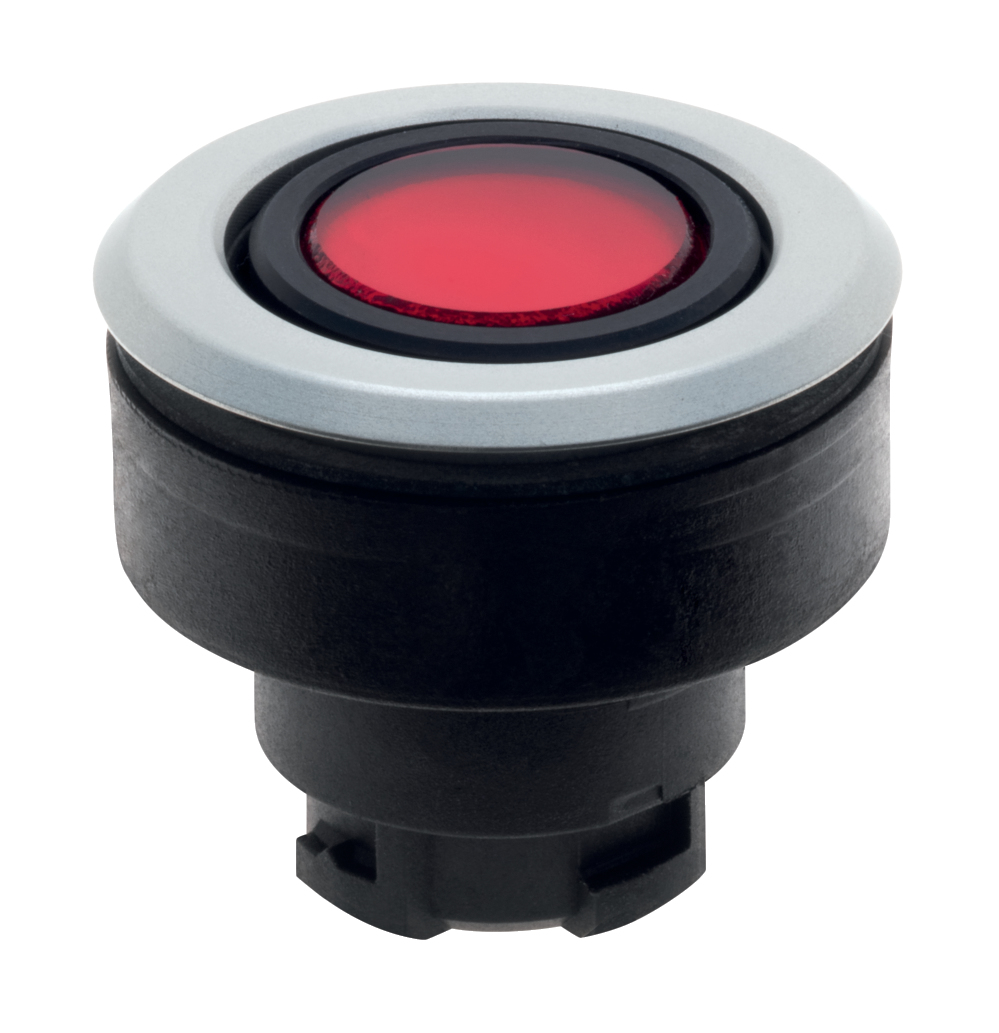

EDL.VRT

Artikelnummer: 101006216
EDL.VRT

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • Monterings diameter Ø 30,5 mm
  • kan belyses
  • Beskyttelses klasse IP65

Bestillings data

Produkttypebetegnelse

EDL.VRT
Artikenummer (Bestillingsnummer)

101006216
EAN (European Article Number)

4030661548135
eCl@ss number, version 12.0

27-37-12-11
eCl@ss number, version 11.0

27-37-12-11
eCl@ss Nummer, Version 9.0

27-37-12-11
ETIM number, version 7.0

EC000223
ETIM number, version 6.0

EC000223

Godkendelser - Forskrifter

Godkendelser

cULus

Globale egenskaber

Forskrifter

EN IEC 60947-5-1

EN IEC 60947-1
Version

Montering på forplade

Signallampe
Konstruktionsform

Rund

Tastning
Installationsforhold (mekaniske)

vilkårlig
Forseglingstype

Formtætninger
Materiale til operatorerne

Plastik
Frontringens materiale

Aluminium - eloxeret
Farve på betjeningsdel

Rød
Farve til frontringen

Sølv
Bruttovægt

39 g
Colour of the bezel

black

Generelle data - egenskaber

Kan belyses

Ja
Monteringsflange

Ja
Sondering mulig

Ja
Fuldt isoleret

Ja
Number of contact elements, maximum

2

Mekaniske data

Sikring

uden
Mekanisk levetid, kommandoenheder

1.000.000 koblinger
Fastgørelse

central nut
Tilspændingsmoment skruelængde

0,6 Nm
Typisk aktiveringskraft for trykknappen

1,5 N
Aktuator-takt, minimum

4 mm
Aktuator-takt, maksimum

5 mm

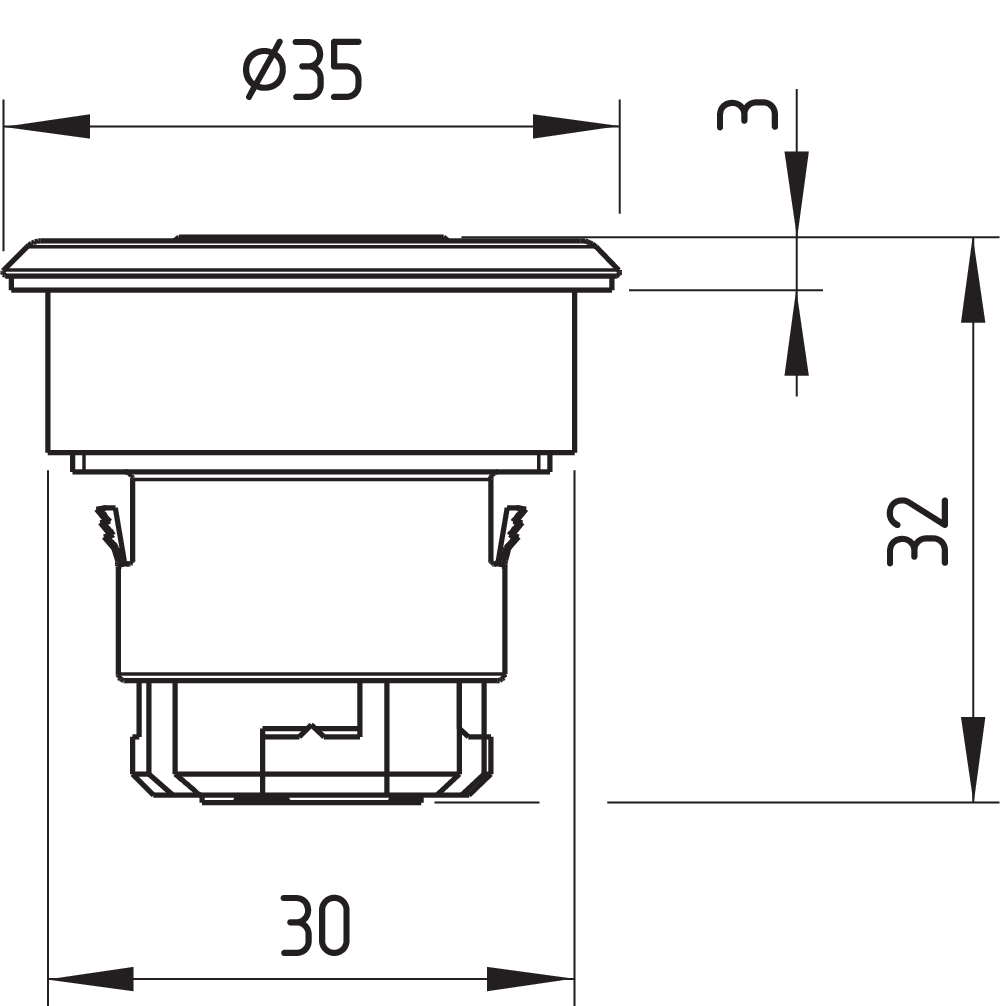

Mekaniske data - afmåling

Mounting height

2,5 mm
Note (Mounting height)

Height in front of the front panel.
Højde på tasteareal

0,5 mm
Diameter på tasteareal

20 mm
Diameter på frontring

34,5 mm
Mounting diameter

30,5 mm
Tykkelse af frontplade, minimum

1,5 mm
Tykkelse af frontplade, maksimum

6 mm
Gittermål

40 x 50 mm

Omgivende forhold

Beskyttelses klasse

IP65
Ambient temperature

-25 ... +75 °C
Vibrationsstabilitet iht. EN 60068-2-6

5 g

Modstand over for slag

<50 g (EN 60068-2-27)

Elektrisk data

Trykknappens koblingsfrekvens, maksimum

1.000 /h

Inkluderet

Hinweis (leveringsomfang, antal og type)

Monteringsflange er inkluderet i leverancen ELM
EU-overensstemmelseserklæring LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Forklaring:Hermed erklærer vi, at de nedenfor anførte komponenter svarer til de nedenfor anførte europæiske direktiver på basis af deres udførelse og konstruktionstype.
Komponentens betegnelse:E.V - Program
Type:se typenøgle
Komponentens beskrivelse:Kommando- og meldeenheder som indikatorlamper, tryk-, slag- eller lysende knapper/kontakter, vælgerkontakter/-knapper, nøglevælgerkontakter/-knapper efter eget valg i forbindelse med kontaktelement EF eller lyselementer og spændingsgivere EL*
Relevante direktiver:Lavspændingsdirektiv2014/35/EU
 EMC-direktivet *2014/30/EU
 RoHS-direktivet2011/65/EU
Anvendte standarder:EN 60947-5-1:2017
Sted og dato for udstedelsen:Wuppertal, 28. september 2020
 GRA_SIG_ksig-y24
 Forpligtende underskrift
Philip Schmersal
Direktør
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:E.V-program
Type:See ordering code
Description of the component:Command and signalling devices optionally as illuminated signalling devices, Push, illuminated, palm buttons and switches, Selector switches and buttons, key selector switches and key selector buttons in conjunction with contact element EF or light elements and voltage senders EL*
Relevant legislation:Electrical Equipment (Safety) Regulations2016
 Electromagnetic Compatibility Regulations *2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, April 8, 2022
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre

De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
