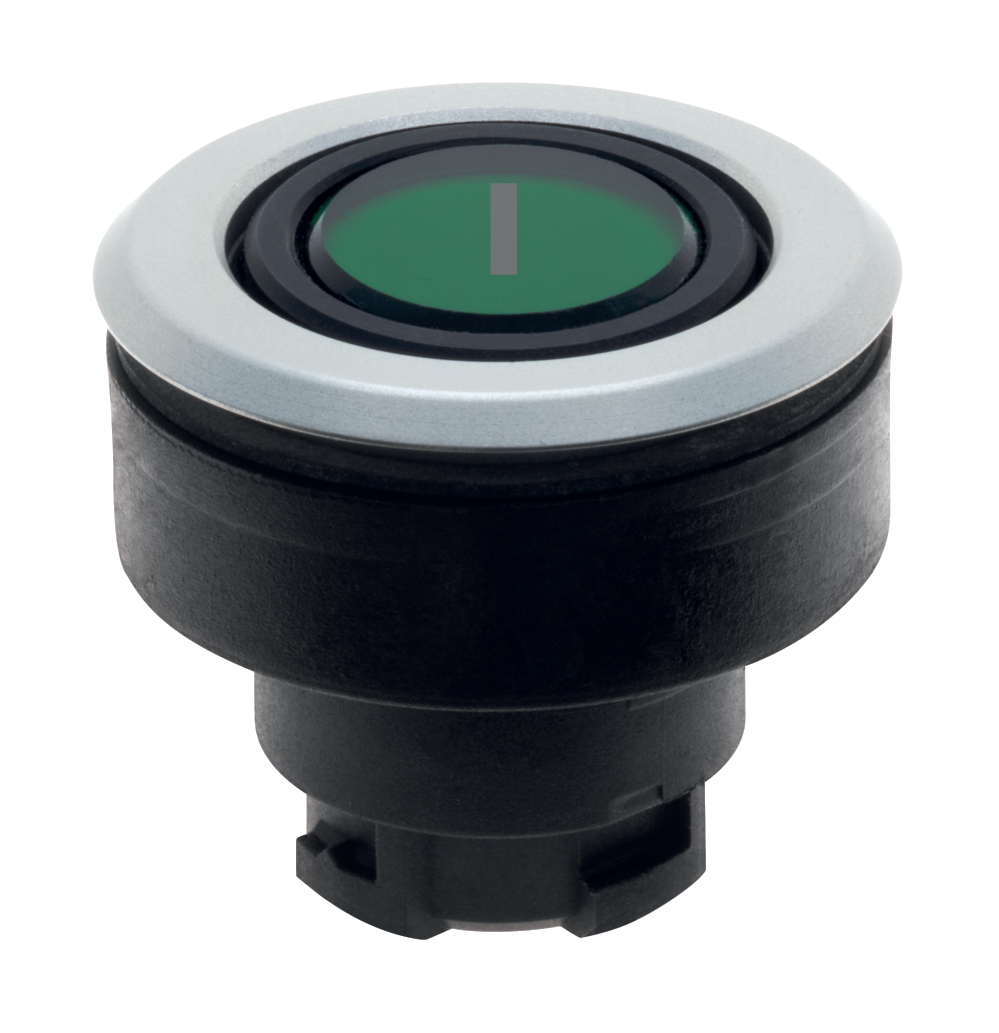

EDLRGNV/501

Artikelnummer: 101192111
EDLRGNV/501

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • med rest
  • Monterings diameter Ø 30,5 mm
  • kan belyses
  • Beskyttelses klasse IP65

Bestillings data

Tip (leveringsdygtighed)

Leveres ikke længere!
Produkttypebetegnelse

EDLRGNV/501
Artikenummer (Bestillingsnummer)

101192111
EAN (European Article Number)

4030661602684
eCl@ss number, version 12.0

27-37-12-11
eCl@ss number, version 11.0

27-37-12-11
eCl@ss Nummer, Version 9.0

27-37-12-11
ETIM number, version 7.0

EC000223
ETIM number, version 6.0

EC000223

Godkendelser - Forskrifter

Godkendelser

cULus

Globale egenskaber

Forskrifter

EN IEC 60947-5-1

EN IEC 60947-1
Version

Montering på forplade

Signallampe
Konstruktionsform

Rund
Installationsforhold (mekaniske)

vilkårlig
Forseglingstype

Formtætninger
Materiale til operatorerne

Glas
Frontringens materiale

Aluminium - eloxeret
Farve på betjeningsdel

Grøn
Farve til frontringen

Sølv
Bruttovægt

40 g
Colour of the bezel

black

Generelle data - egenskaber

Med symbolmærkning

Ja (1)
Kan belyses

Ja
Monteringsflange

Ja
Sondering mulig

Ja
Låsning

Ja
Fuldt isoleret

Ja
Number of contact elements, maximum

2

Mekaniske data

Sikring

Tryk oplåsning
Mekanisk levetid, kommandoenheder

1.000.000 koblinger
Fastgørelse

Monteringsflange ELM
Tilspændingsmoment skruelængde

0,6 Nm
Symbol Mærkning Nummer

501
Typisk aktiveringskraft for trykknappen

1,5 N
Aktuator-takt, minimum

4 mm
Aktuator-takt, maksimum

5 mm

Mekaniske data - afmåling

Mounting height

2,5 mm
Note (Mounting height)

Height in front of the front panel.
Højde på tasteareal

0,5 mm
Diameter på tasteareal

20 mm
Diameter på frontring

34,5 mm
Mounting diameter

30,5 mm
Tykkelse af frontplade, minimum

1,5 mm
Tykkelse af frontplade, maksimum

6 mm
Gittermål

40 x 50 mm

Omgivende forhold

Beskyttelses klasse

IP65
Ambient temperature

-25 ... +75 °C
Vibrationsstabilitet iht. EN 60068-2-6

5 g

Modstand over for slag

<50 g (EN 60068-2-27)

Elektrisk data

Trykknappens koblingsfrekvens, maksimum

1.000 /h

Inkluderet

Hinweis (leveringsomfang, antal og type)

Monteringsflange er inkluderet i leverancen ELM

Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre

De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
