ADP55.3SW/O.F
ADP55.3SW/O.F
Downloads
Bestillings data
| Produkttypebetegnelse |
ADP55.3SW/O.F |
| Artikenummer (Bestillingsnummer) |
101054131 |
| EAN (European Article Number) |
4030661605968 |
| eCl@ss number, version 12.0 |
27-37-12-12 |
| eCl@ss number, version 11.0 |
27-37-12-12 |
| eCl@ss Nummer, Version 9.0 |
27-37-12-12 |
| ETIM number, version 7.0 |
EC001038 |
| ETIM number, version 6.0 |
EC001038 |
Globale egenskaber
| Forskrifter |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Version |
Trykafbryder - Frontplademontering |
| Konstruktionsform |
Rund |
| Forseglingstype |
Formtætninger |
| Materiale til operatorerne |
Plastik |
| Frontringens materiale |
Plastik |
| Farve på betjeningsdel |
Sort |
| Farve til frontringen |
Sort |
| Bruttovægt |
37 g |
Generelle data - egenskaber
| Monteringsflange |
Nej |
| Sondering mulig |
Ja |
| Fuldt isoleret |
Ja |
Mekaniske data
| Sikring |
uden |
| Aktuator-takt |
4 mm |
| Aktuator kraft, cirka |
7 N |
| Fastgørelse |
central nut |
| Tilspændingsmoment skruelængde |
1 Nm |
Mekaniske data - afmåling
| Højde |
36 mm |
| Bemærk (monteringsdybde) |
Depth behind front panel including one contact element |
| Diameter total |
55 mm |
| Diameter på aktuatorhoved |
55 mm |
| Diameter på frontring |
49 mm |
| Mounting diameter |
22,3 mm |
| Tykkelse af frontplade, minimum |
1 mm |
| Tykkelse af frontplade, maksimum |
6 mm |
| Gittermål |
70 x 70 mm |
Omgivende forhold
| Beskyttelses klasse |
IP65 |
| Ambient temperature |
-25 ... +60 °C |
| Modstand over for slag |
30 g / 18 ms |
| Vibrationsfasthed |
20 g / 10 ... 150 Hz |
Elektrisk data
| Koblingsfrekvens |
1.200 /h |

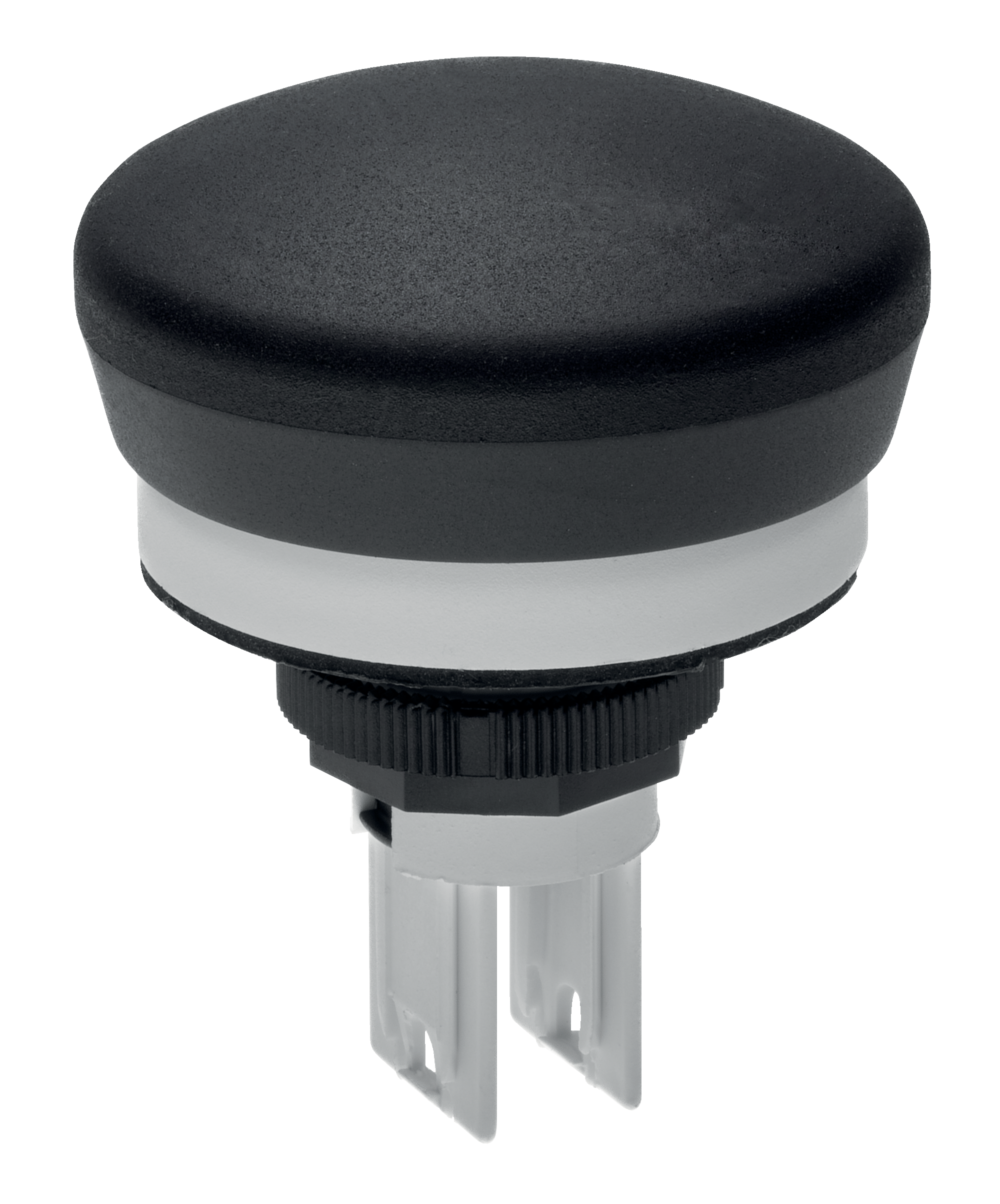

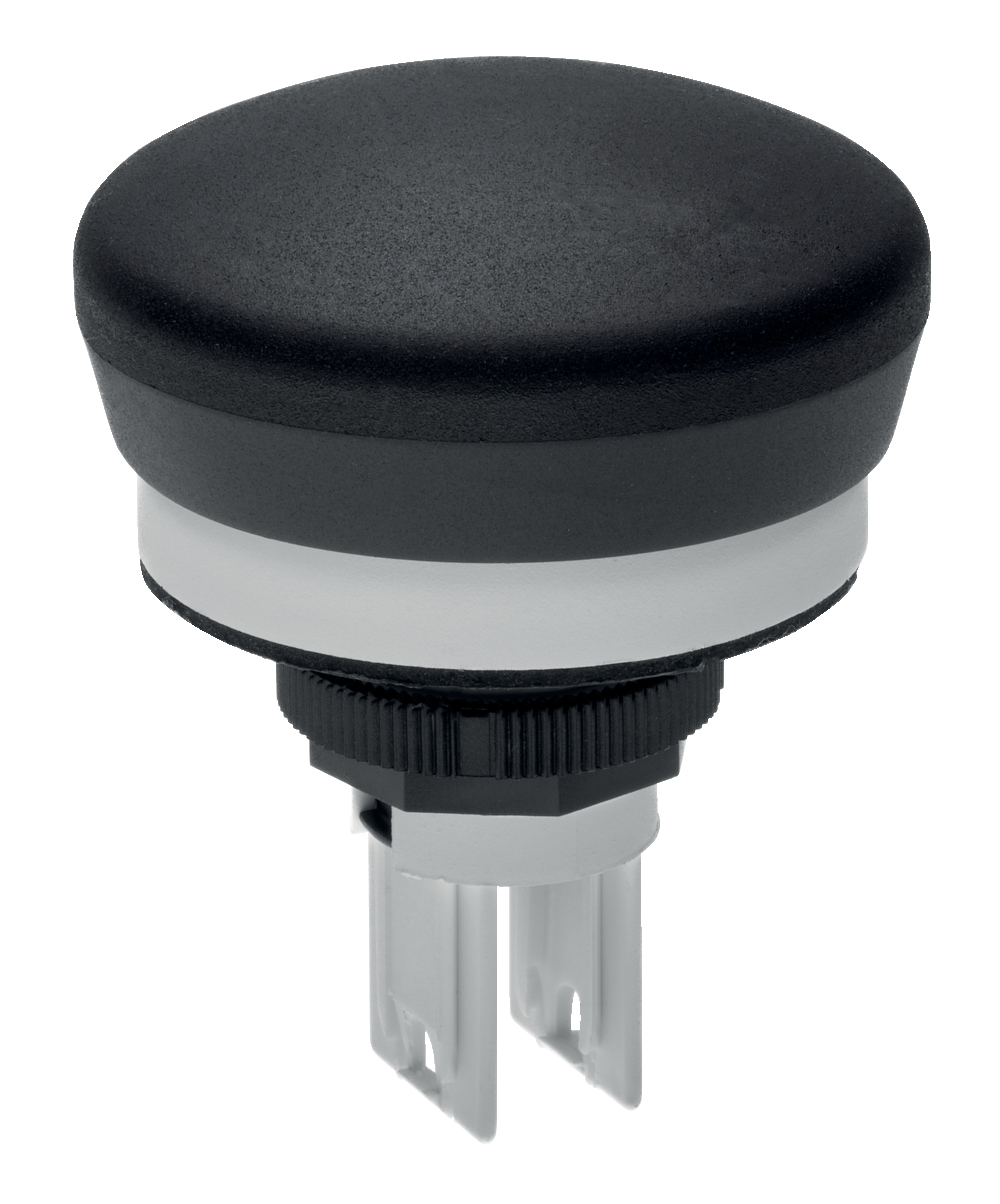

Produktbillede (katalogenkeltfoto)
ID: kadp5f04
| 355,3 kB | .jpg | 352.778 x 424.744 mm - 1000 x 1204 px - 72 dpi
| 38,7 kB | .png | 73.73100000000001 x 88.9 mm - 209 x 252 px - 72 dpi
| 34,9 kB | .jpg | 102.658 x 123.47200000000001 mm - 291 x 350 px - 72 dpi
| 32,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,7 MB | .png | 169.333 x 203.877 mm - 2000 x 2408 px - 300 dpi
Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
