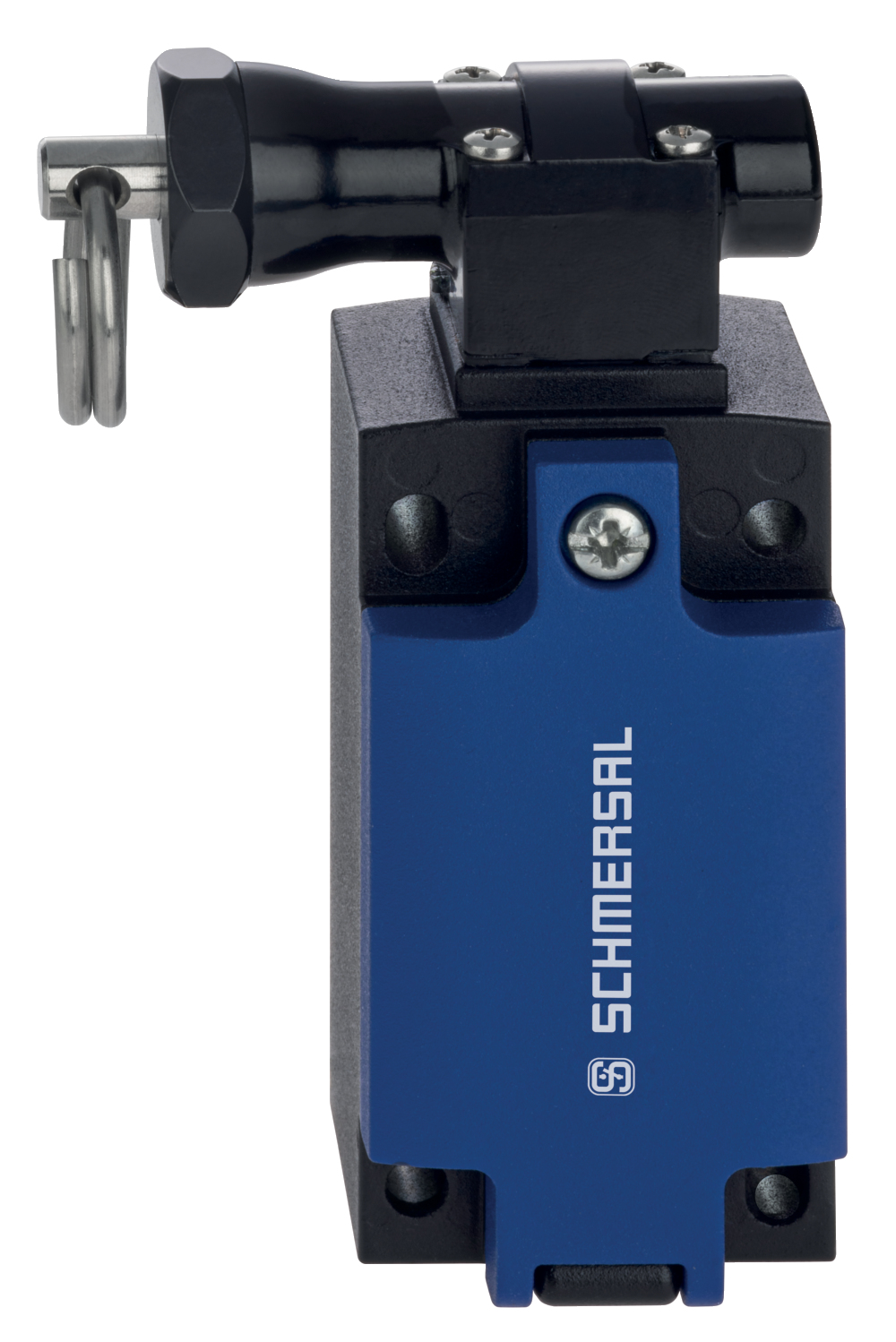

TQ315AL-12A3

Ürün numarası: 103048801
TQ315AL-12A3

Downloads

ePLAN Veri
CADENAS CAD Verileri
SISTEMA Veri
Ürün tip tanımı:
TQ(1)(2)-(3)(4)-(5)-(6)

215Metal muhafaza
215LMetal muhafaza

1Çekme gözünün çekme yönü yukarı doğru
ALÇekme gözünün çekme yönü sola doğru
ARÇekme gözünün çekme yönü sağa doğru

111 Normalde açık kontakt (NO)/1 Normalde kapalı kontakt (NC)
022 Açıcı düzen (NC)
121 Normalde açık kontakt (NO)/2 Normalde kapalı kontakt (NC)

yokGümüş kaplı kontaktlar (standart)
A1Altın kontakt 0,3 μm
A2Altın kontakt 0,10 μm
A3Altın kontakt 3,0 μm

1lED olmadan
GDurum LED'i

yokKablo girişi M20
Bu tip anahtarı doğrultusundaki mümkün olan tüm cihazlar gönderilemez ve/veya teknik bakımdan uygulanamaz.
  • Metal muhafaza
  • 45  çevrilmiş bağlantı klemensleri sayesinde hızlı bağlantı tekniği
  • Leitungseinführung 1 x M20 x 1,5
  • EN 50041 e uygun tasarım

Sipariş ayrıntıları

Ürün tip tanımı

TQ315AL-12A3
Ürün numarası (sipariş numarası)

103048801
EAN (European Article Number)

4030661621470
eCl@ass Numara, Sürümü 12.0

27-27-06-07
eCl@ass Numara, Sürümü 11.0

27-27-06-07
eCl@ass Numara, Sürümü 9.0

27-27-06-07
ETIM numarası, sürüm 7.0

EC000030
ETIM numarası, sürüm 6.0

EC000030

Onaylar

Verileri

cULus

CCC

Genel veriler

Normlar, talimatlar

EN IEC 60947-5-1
Gövdenin konstrüksiyon şekli

Norm yapı tasarımı
Aktüatör tipi e göre EN 50041

B
Gövdelerin malzemesi

Metal tabaka, zinkdruckguss
Gövde kaplamasının malzemesi

boyanmış

Halat uzunluğu, maksimum

25 m
Brüt ağırlık

462 g

Mekanik veriler

Mekanik ömür, minimum

10.000.000 operasyon sayısı
Kumanda yönü

Links
Güç, zorunlu açılma gücü, minimum {N}

50 N
Sabitleme vidalarının sıkma torku

2 Nm
Gövde kapağı için sabitleme vidalarının sıkma torku

2,6 Nm

Mekanik veriler - Boyutlar

kesme

Vida bağlantısı M20 x 1.5
Kablo kesiti, minimum

0,34 mm²
Kablo kesiti, maximum

1,5 mm²
Elektrik bağlantısının sıkma torku, minimum

0,6 Nm
Elektrik bağlantısının sıkma torku, maksimum

0,8 Nm

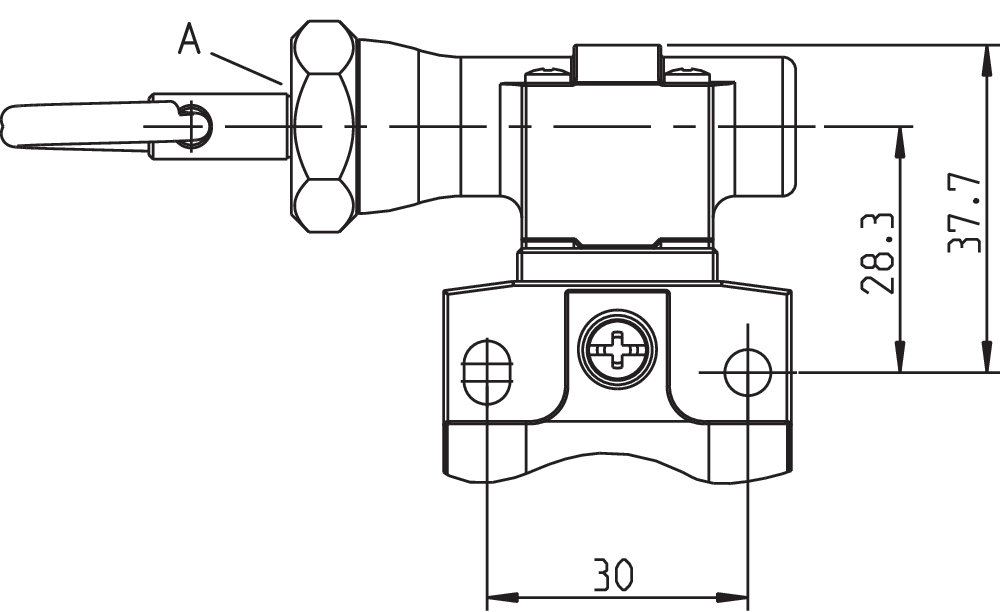

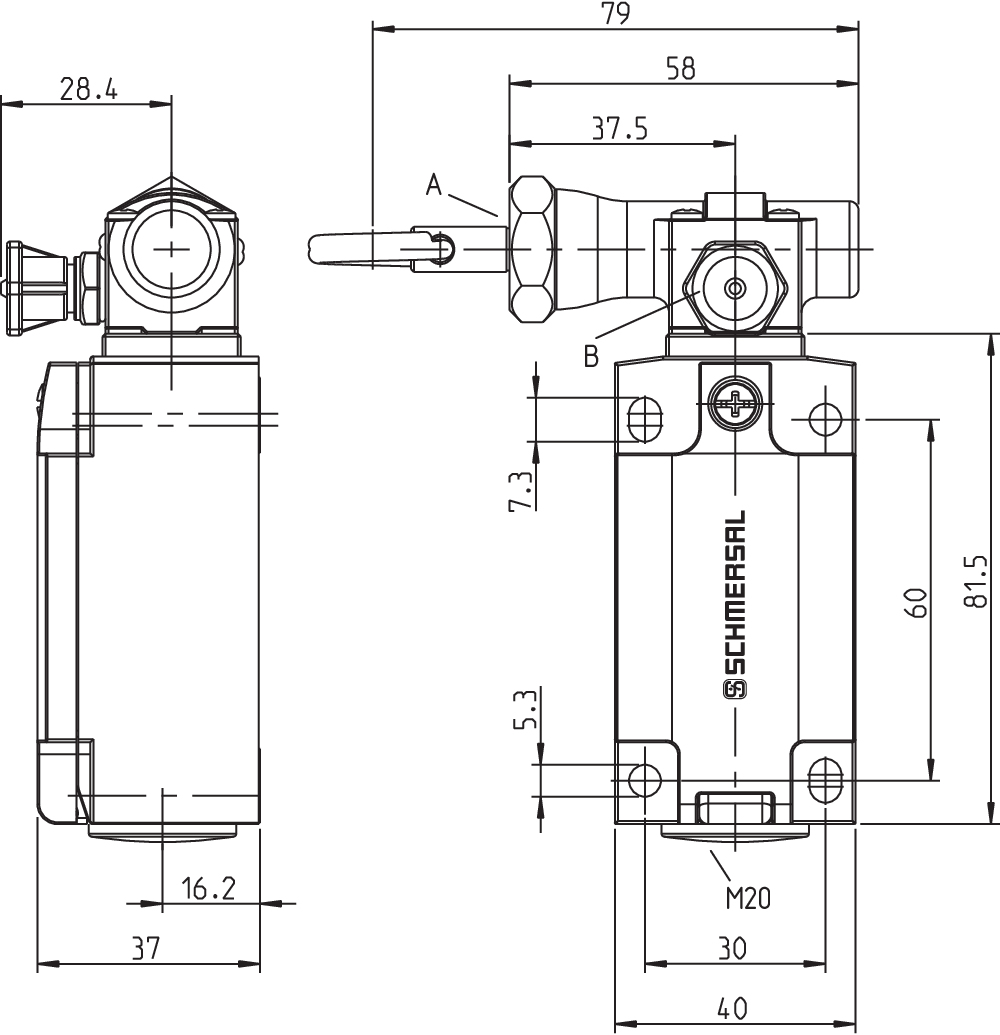

Mekanik veriler - Boyutlar

Uzunluk

32,4 mm
Genişlik

40 mm
Yükseklik

93,4 mm
Aktüatörün genişliği

91 mm
Aktüatörün yüksekliği

21,4 mm

Ortam koşulları

Koruma sınıfı

IP66

IP67
Ortam sıcaklığı

-30 ... +80 °C
Koruma oranı

I

Ortam koşulları

Nominal izolasyon gerilimi Ui

300 VAC
Nominal darbeye dayanma gerilimi Uimp

4 kV
Kirlilik derecesi

3

Elektriksel veriler

Termal test akımı

5 A
Talep edilen nominal kısa devre akımı

400 A
Kullanım kategorisi AC-15

240 VAC
Kullanım kategorisi AC-15

3 A
Kullanım kategorisi DC-13

24 VDC
Kullanım kategorisi DC-13

3 A
Anahtarlama elemanı

1 Normalde açık kontakt (NO)/2 normalde kapalı kontakt (NC)
Malzeme, kontaklar, elektrikli

Silber, vergoldet (AgNi 10 + Au 3µm)

Dil filtresi

Bir doküman ülke dilinde mevcut değilse İngilizce sürüme başvurulur.

Veri sayfası

Almanca (2026-04-15)
Danimarkalı (2026-04-15)
Fince (2026-04-15)
Fransızca (2026-04-15)
Hollandaca (2026-04-15)
Japon (2026-04-15)
Norveçli (2026-04-15)
Polonya (2026-04-15)
Portekizce (2026-04-15)
Portekizce (2026-04-15)
Türk (2026-04-15)
Çinli (2026-04-15)
İngilizce (2026-04-15)
İspanyol (2026-04-15)
İsveç (2026-04-15)
İtalyan (2026-04-15)

Çalışma Talimatları ile Uygunluk beyanı

ZQ215 / ZQ315 / TQ215 / TQ315 (1,2 MB, 2023-10-19)
ZQ215 / ZQ315 / TQ215 / TQ315 (1,3 MB, 2023-10-16)
ZQ215 / ZQ315 / TQ215 / TQ315 (1,2 MB, 2023-09-21)
ZQ215 / ZQ315 / TQ215 / TQ315 (1,2 MB, 2023-09-21)
ZQ215 / ZQ315 / TQ215 / TQ315 (1,2 MB, 2023-09-13)
ZQ215 / ZQ315 / TQ215 / TQ315 (1,2 MB, 2023-09-06)
ZQ215 / ZQ315 / TQ215 / TQ315 (1,2 MB, 2023-09-06)
ZQ215 / ZQ315 / TQ215 / TQ315 (1,2 MB, 2023-09-06)
ZQ215 / ZQ315 / TQ215 / TQ315 (1,2 MB, 2023-05-31)

UL Sertifikası

TQ/ZQ/PS215 / PS216 / PS226 / TQ/ZQ/PS315 / PS316 (351,0 kB, 2024-06-06)

CCC sertifikasyonu

TQ215, TQ315, ZQ215, ZQ315 (1,2 MB, 2024-10-24)
TQ215, TQ315, ZQ215, ZQ315 (2,2 MB, 2024-10-24)

SISTEMA-VDMA kütüphanesi

SISTEMA-VDMA COMPONENTS (1.021,8 kB, 2026-02-02)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 2026-02-02)

Adobe Reader’ın son sürümünü indirin

Adobe Reader
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:ZQ215 / ZQ315 1)
TQ215 / TQ315 2)
Type:See ordering code
Description of the component:Pull-wire emergency stop switch ZQ215 and ZQ315 1),
Pull-wire switch TQ215 and TQ315 2)
Relevant Directives:1) Machinery Directive2006/42/EC
 2) Low Voltage Directive2014/35/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
1) EN ISO 13850:2015
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, April 26, 2023
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:ZQ215 / ZQ315 1)
TQ215 / TQ315 2)
Type:See ordering code
Description of the component:Pull-wire emergency stop switch ZQ215 and ZQ315 1),
Pull-wire switch TQ215 and TQ315 2)
Relevant legislation:1) Supply of Machinery (Safety) Regulations2008
 2) Electrical Equipment (Safety) Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017 + AC:2020
1) EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
1) EN ISO 13850:2015
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, May 25, 2023
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir

Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.
