SFB-EC-8M12-IOP

Ürün numarası: 103047531

Not

SFB-EC-8M12-IOP

Ürün numarası: 103047531

Downloads

ePLAN Veri

CADENAS CAD Verileri

SISTEMA Veri

8 emniyetli anahtarlama cihazının bağlantısı içindir
Entegre Dual-Port Switch
Koruma sınıfı IP66, IP67

Sipariş ayrıntıları

Ürün tip tanımı	SFB-EC-8M12-IOP
Ürün numarası (sipariş numarası)	103047531
EAN (European Article Number)	4030661628707
eCl@ass Numara, Sürümü 12.0	27-24-26-04
eCl@ass Numara, Sürümü 11.0	27-24-26-04
eCl@ass Numara, Sürümü 9.0	27-24-26-04
ETIM numarası, sürüm 7.0	EC001599
ETIM numarası, sürüm 6.0	EC001599
Not	ctrlX World compatible!

Onaylar

Verileri	TÜV cULus UKCA

Genel veriler

Normlar, talimatlar	EN IEC 61131-1 EN IEC 61131-2 EN ISO 13849-1 EN IEC 60947-5-3 EN IEC 61508
Gövdelerin malzemesi	Plastik, Polyamid PA 6 GF
Tanıtım plakasının malzemesi	Plastik, polycarbonate PC
Görüntüleme penceresinin malzemesi	Polyamide PACM 12
Elektronik kapsülleme malzemesi	Polyurethane 2K PU
Brüt ağırlık	597 g

Genel veriler - Özellikler

Entegre gösterge, genel	Evet

Güvenlik sınıflandırması

Standartlar	EN ISO 13849-1 EN IEC 61508

Güvenlik sınıflandırması - 2 kanallı emniyetli girişler

Performans seviyesi, en fazla	e
Kontrol kategorisi	4
Diagnostic Coverage (DC) Level	99 %
PFH değeri	1,10 x 10⁻⁹ /h
PFD_avg	9,60 x 10⁻⁵
Safety Integrity Level (SIL), uygulamaları için uygun	3
Görev süresi	20 Yıl(lar)
Tepki süresi, yerel güvenlik girişi ⇒ Fieldbus, maksimum	30 ms
not	The SFB fulfils the requirements as PDDB (proximity switch with defined behaviour under fault conditions) according to EN 60947-5-3 in combination with magnetic sensors (2 NC contacts) up to PL e / SIL 3.

Güvenlik sınıflandırması - 1 kanallı emniyetli girişler

Performans seviyesi, en fazla	d
Kontrol kategorisi	2
Diagnostic Coverage (DC) Level	90 %
PFH değeri	2,30 x 10⁻⁷ /h
PFD_avg	2,00 x 10⁻²
Safety Integrity Level (SIL), uygulamaları için uygun	1
Görev süresi	20 Yıl(lar)
Tepki süresi, yerel güvenlik girişi ⇒ Fieldbus, maksimum	30 ms
Hata tespiti için test aralığı	10 s

Güvenlik sınıflandırması - 1 hat emniyetli çıkışlar

Performans seviyesi, en fazla	d
Kontrol kategorisi	3
Diagnostik Kapsama (DC) Seviyesi	90 %
PFH değeri	1,00 x 10⁻⁷ /h
PFD_avg	8,80 x 10⁻³
Safety Integrity Level (SIL), uygulamaları için uygun	2
Görev süresi	20 Yıl(lar)
Tepki süresi: Fieldbus ⇒ yerel güvenlik çıkışı, maksimum	50 ms

Güvenlik sınıflandırması - 2 hat emniyetli çıkışlar

Performans seviyesi, en fazla	e
Kontrol kategorisi	4
Diagnostik Kapsama (DC) Seviyesi	99 %
PFH değeri	1,20 x 10⁻⁹ /h
PFD_avg	1,10 x 10⁻⁴
Safety Integrity Level (SIL), uygulamaları için uygun	3
Görev süresi	20 Yıl(lar)
Tepki süresi: Fieldbus ⇒ yerel güvenlik çıkışı, maksimum	50 ms

Mekanik veriler

Montaj	Vidalar
Sabitleme vidalarının tasarımı	2x M6
Sabitleme vidalarının sıkma torku, maksimum	3 Nm
Sabitleme vidalarının tasarımı, görüntüleme penceresi	2x TX10 (Torx)
İzleme penceresi için sabitleme vidalarının sıkma torku, maksimum	0,6 Nm

Mekanik veriler - Boyutlar

kesme	M12 konektör soketi / -Konektör
Fiş bağlantısı, giriş/çıkış	7-kutup
Konektör Fişi, Güç I/O	M12 POWER, 4-pole, T-coded
Fiş bağlantısı, fieldbus	M12, 4-pole, D-coded
Elektrik bağlantısının sıkma torku, minimum	0,8 Nm
Elektrik bağlantısının sıkma torku, maksimum	1,5 Nm

Mekanik veriler - Boyutlar

Uzunluk	222,8 mm
Genişlik	63 mm
Yükseklik	36,1 mm

Ortam koşulları

Koruma sınıfı	IP66 IP67
Ortam sıcaklığı	-25 ... +55 °C
Depolama ve taşıma sıcaklığı	-25 ... +70 °C
Göreli nem, minimum	10 %
Göreli nem, maximum	95 %
Not (göreli nem)	yoğuşmaz
Titreşim direnci	10 … 150 Hz, Genlik 0.35 mm / 5 g
şoka karşı direnç	30 g / 11 ms
Koruma oranı	III
Deniz seviyesinden izin verilen kurulum yüksekliği, maksimum	2.000 m

Ortam koşulları

Nominal izolasyon gerilimi U_i	32 VDC
Nominal darbeye dayanma gerilimi U_imp	0,8 kV
Aşırı gerilim kategorisi	III
Kirlilik derecesi	3

Elektriksel veriler

İşletim voltajı	24 VDC -15 % / +10 %
Çalışma aralığı	200 mA
Nominal çalışma gerilimi	24 VDC
Çalışma akımı	10.000 mA
Not (elektriksel veriler, nominal sigorta değeri)	External fuse protection required ≤ 10A slow blow when used to UL 61010.
Hazır gecikme, maksimum	12.000 ms
Device Watchdog Time	12 ms
Device Acknowledgement Time, maximum	25 ms
Reaction Time Safety Input, maximum	30 ms
Reaction Time Safety Output, maximum	50 ms

Elektriksel veriler - İletişim prokotolleri

Fieldbus protokolü	EtherCAT / FSoE
Fieldbus spesifikasyonu	V1.0.10
Güvenli fieldbus spesifikasyonu	V1.2.0
Aktarım hızı	100 Mbit/s Full Duplex
Adresleme	Topology dependent
Entegre anahtar	Dual Port, 100 Mbit/s
Hizmet Arayüzü	WEB-Interface HTTP

Electrical data - Device Ports

Tanımlama, cihaz bağlantıları	X0 ... X7
Kablo uzunluğu, cihaz bağlantısı	30 m

Electrical data - Power supply external devices

Tanımlama, güç kaynağı	A1 and A2
Nominal çalışma gerilimi	24 VDC
Çalışma akımı	800 mA
Dahili elektrik sigortası koruması	1.5 A (Integrated automatic resettable fuse)

Electrical data - Safety digital inputs

Tanımlama, güvenlik girdileri	X1 and X2
Anahtarlama eşikleri	−3 V … 5 V (Low) 13 V ... 30 V (High)
Çalışma aralığı en 24 V	6 mA
Kumandanın izin verilen fazlalık akımı	1 mA
Test darbesi süresi, minimum	0,01 ms
Test darbesi süresi, maksimum	1 ms
Test darbesi aralığı, minimum	20 ms
Test darbesi aralığı, maksimum	120.000 ms
Sınıflandırma ZVEI CB24I, lavabo	C1
Sınıflandırma ZVEI CB24I, kaynak	C1 C2 C3

Electrical data - Safety digital outputs

Tanımlama, güvenlik çıktıları	DO
Anahtarlama elemanlarının tasarımı	short-circuit proof, p-type
Gerilim düşümü U_d, maksimum	2 V
Kalıcı akım l_r, maximum	0,5 mA
Gerilim, kullanım kategorisi DC-12	24 VDC
Akım, kullanım kategorisi DC-12	0,8 A
Gerilim, kullanım kategorisi DC-13	24 VDC
Akım, kullanım kategorisi DC-13	0,8 A
Not, kullanım kategorisi DC-13	Inductive load, maximum 400 mH
Anahtarlama frekansı, maximum	1 Hz
Test darbesi süresi, maksimum	1 ms
Test darbesi aralığı, minimum	15 ms
Test darbesi aralığı, maksimum	500 ms
Sınıflandırma ZVEI CB24I, kaynak	C1
Sınıflandırma ZVEI CB24I, lavabo	C1

Electrical data - Diagnostic inputs / FB-Interface

Tanımlama, teşhis girişleri / FB arayüzü	DI
Anahtarlama eşikleri	−3 V … 5 V (Low) 15 V … 30 V (High)
Çalışma aralığı en 24V	12 mA
Giriş debounce filtresi	10 ms
Veri aktarım hızı FB arayüzü	19,2 kBaud

Elektriksel veriler - Darbe çıkışı testi

Tanımlama, saat çıkışları	Y1 and Y2
Anahtarlama elemanlarının tasarımı	short-circuit proof, p-type
Gerilim düşümü U_d, maksimum	1 V
Kalıcı akım l_r, maximum	0,5 mA
Gerilim, kullanım kategorisi DC-12	24 VDC
Y1 24 V'ta nominal çalışma akımı	15 mA
Y2 24 V'ta nominal çalışma akımı	10 mA
Y2 0 V'ta nominal çalışma akımı	30 mA
Test darbesi aralığı, tipik	500 ms
Test darbesi süresi, maksimum	1 ms
Sınıflandırma ZVEI CB24I, lavabo	C1
Sınıflandırma ZVEI CB24I, kaynak	C1

Anahtarlama koşulları göstergesi - LED 01

LED durumu	Error LED device port
LED konumu	E: 0 ... 7
LED'in rengi	green/red

Anahtarlama koşulları göstergesi - LED 02

LED durumu	Input LED device port
LED konumu	I: 0 ... 7
LED'in rengi	Yellow

Anahtarlama koşulları göstergesi - LED 03

LED durumu	Link / Activity-LED Ethernet Port
LED konumu	L / A: IN + OUT
LED'in rengi	Green

Anahtarlama koşulları göstergesi - LED 05

LED durumu	EtherCAT RUN LED
LED konumu	"RUN": Module
LED'in rengi	Green

Anahtarlama koşulları göstergesi - LED 06

LED durumu	EtherCAT error LED
LED konumu	"ERR": Module
LED'in rengi	Red

Anahtarlama koşulları göstergesi - LED 07

LED durumu	Fieldbox Diag-LED
LED konumu	"Diag": Module
LED'in rengi	green/red

Anahtarlama koşulları göstergesi - LED 08

LED durumu	Power-LED fieldbox
LED konumu	"Pwr": Module
LED'in rengi	Green

Muhtelif veriler

Bilgi (uygulama kullanımları)	Merkez dışı I/O'lu güvenli alan kutusu

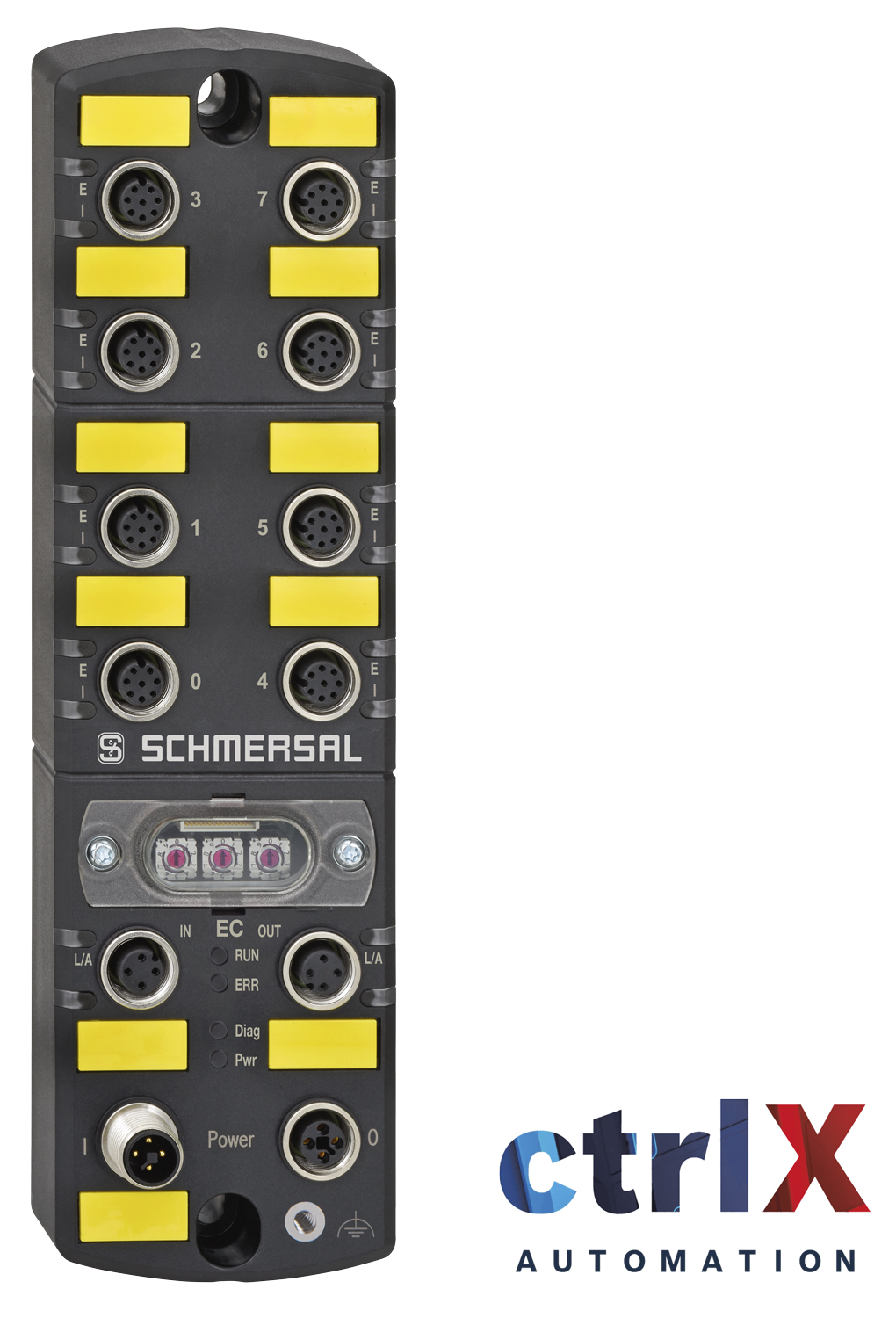

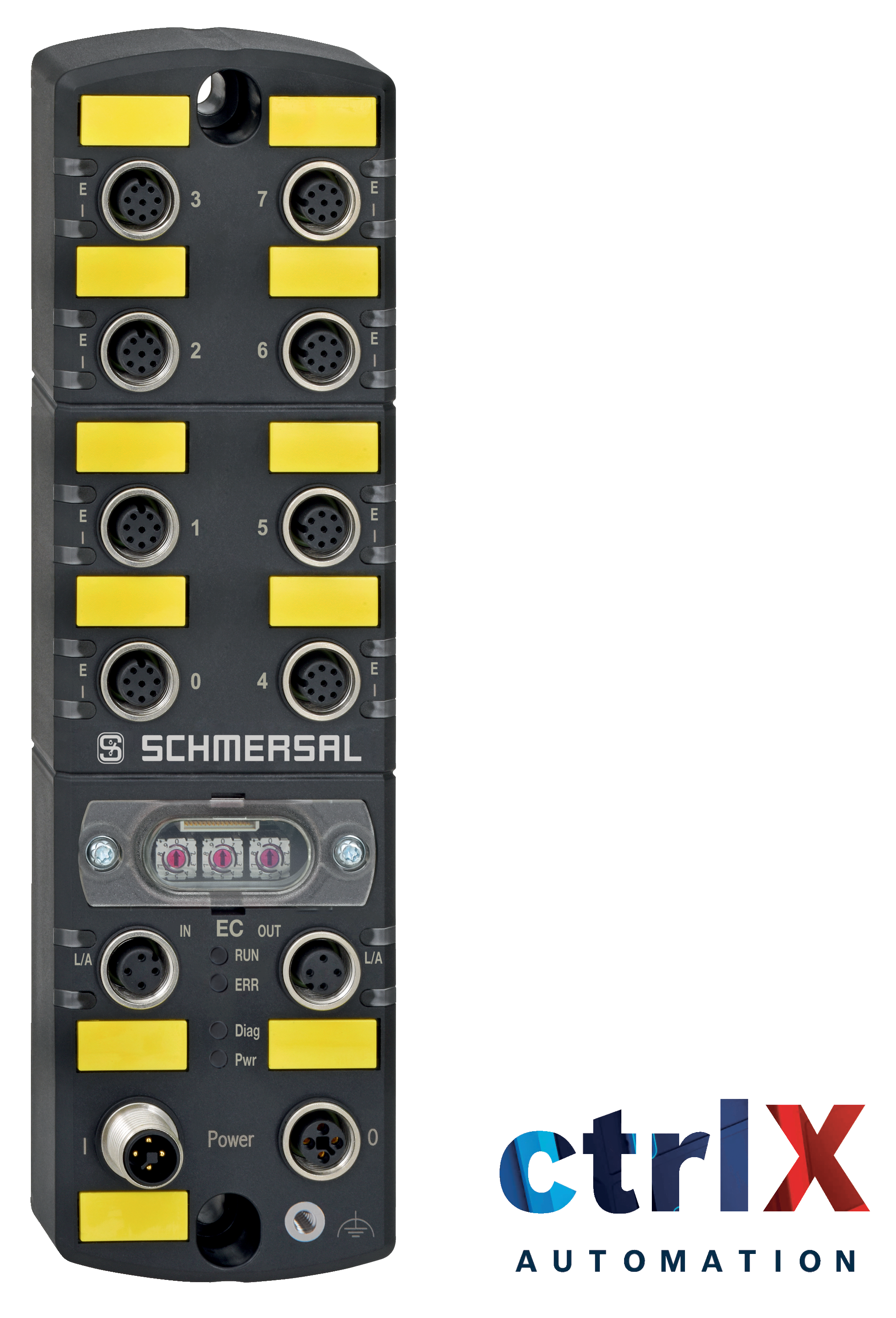

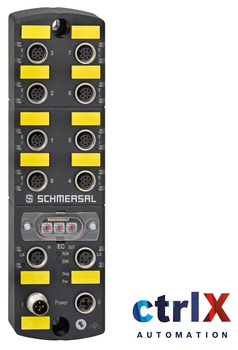

Ürün resmi (katalog özel fotoğraf)

ID: ksfb-ec-f04

| 89,9 MB | .tif | 381 x 560.493 mm - 4500 x 6620 px - 300 dpi

| 480,5 kB | .jpg | 359.833 x 529.167 mm - 1020 x 1500 px - 72 dpi

| 70,0 kB | .png | 74.083 x 109.00800000000001 mm - 210 x 309 px - 72 dpi

| 51,2 kB | .jpg | 83.961 x 123.47200000000001 mm - 238 x 350 px - 72 dpi

| 33,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 5,9 MB | .png | 169.333 x 249.089 mm - 2000 x 2942 px - 300 dpi
