EDP70GN

Ürün numarası: 101006311
Arşiv
EDP70GN

Downloads

ePLAN Veri
CADENAS CAD Verileri
SISTEMA Veri
  • Montaj deliği Ø 22.3 mm
  • Koruma sınıfı IP65
  • Aluminyum muhafaza
  • zor ortam koşulları için

Sipariş ayrıntıları

Bilgi (teslim edilebilirlik)

Elde mevcut değil!
Ürün tip tanımı

EDP70GN
Ürün numarası (sipariş numarası)

101006311
EAN (European Article Number)

4030661464596
eCl@ass Numara, Sürümü 12.0

27-37-12-12
eCl@ass Numara, Sürümü 11.0

27-37-12-12
eCl@ass Numara, Sürümü 9.0

27-37-12-12
ETIM numarası, sürüm 7.0

EC001038
ETIM numarası, sürüm 6.0

EC001038

Onaylar

Verileri

cULus

Genel veriler

Normlar, talimatlar

EN IEC 60947-5-1

EN IEC 60947-1
Tasarım

Ön plaka montajı

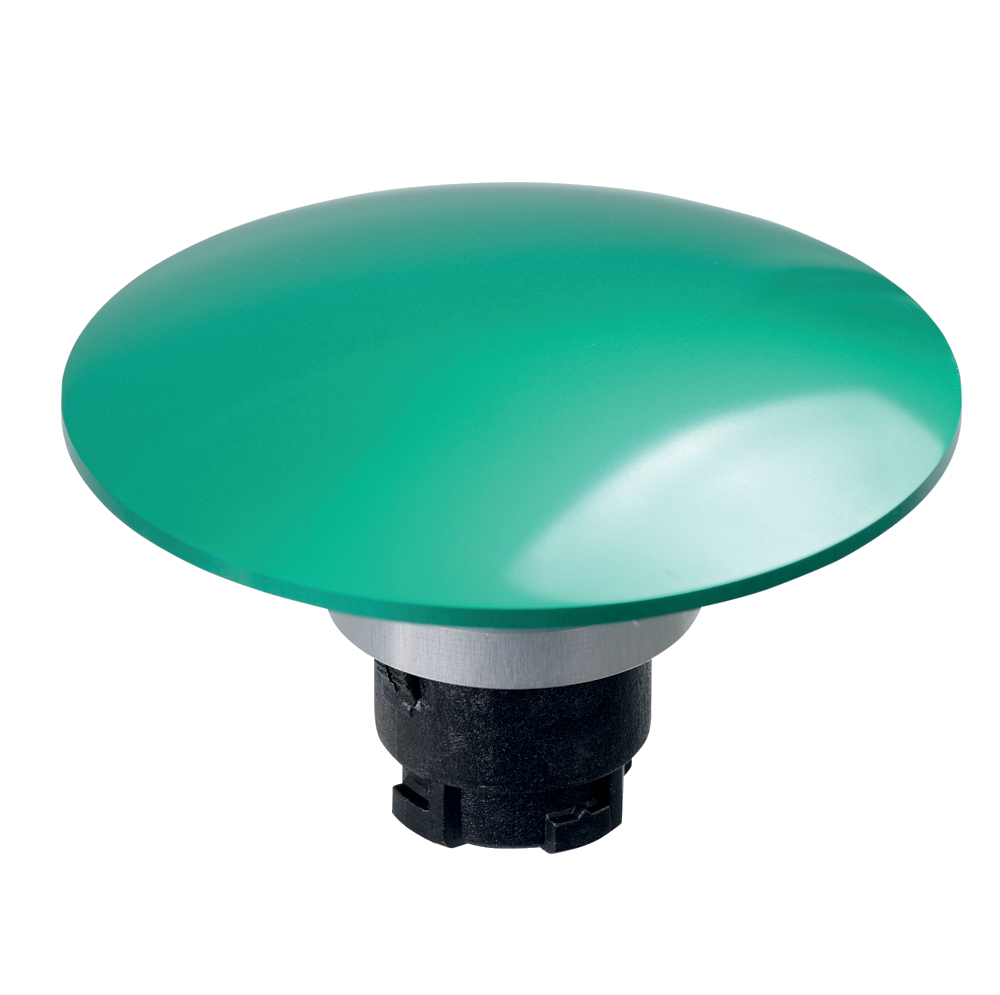

Mushroom impact button
Yapı şekli

Yuvarlak
Yerleştirme koşulları (mekanik)

gelişigüzel
Sızdırmazlık tipi

Kalıplı contalar
Malzeme, operatörler

Aluminium, anodised
Ön halka malzemesi

Aluminyum - anotlu
Renk operatörler

yeşil
Ön halkanın rengi

AgCdO, kendi kendini temizler, pozitif hareket
Brüt ağırlık

60 g

Genel veriler - Özellikler

Montaj flanşı

Evet
Derinlik yoklaması olanaklı

Evet
Tamamen yalıtılmış

Evet
Anahtar konumlarının sayısı

1
Kontak elemanı sayısı, maksimum

3

Mekanik veriler

Kilit açma

yok
Mekanik hizmet ömrü, kontrol cihazları

1.000.000 operasyon sayısı
Montaj

Montaj flanşı EFM
Vidanın sıkma torku

0,6 Nm
Basmalı düğmenin tipik çalıştırma kuvveti

2 N
Kumanda stroku, minimum

4 mm
Kumanda stroku, maximum

5 mm

Mekanik veriler - Boyutlar

Kurulum yüksekliği

27,5 mm
Not (montaj yüksekliği)

Height in front of the front panel.
Not (Montaj derinliği)

Depth behind front panel including one contact element
aktüatör kafaları için çaplar

70 mm
Ön halkanın çapı

29,5 mm
Montaj deliği

22,3 mm
Ön plaka kalınlığı, minimum

1 mm
Ön plaka kalınlığı, maksimum

6 mm
Aralama

50 x 60 mm

Ortam koşulları

Koruma sınıfı

IP65
Ortam sıcaklığı

-25 ... +75 °C
Titreşim direnci

5 g

şoka karşı direnç

<50 g (EN 60068-2-27)

Elektriksel veriler

Kontrol cihazının anahtarlama frekansı, maksimum

1.000 /h

Teslimat kapsamı

Bilgi (teslimat kapsamı, sayı ve türü)

Montaj flanşı EFM Teslimatta dahildir

Schmersal Turkey Otomasyon Ürünleri ve Hizmetleri Ltd. Şti., Atatürk Mah. Ataşehir Bulvarı No:5, 34758 Ataşehir

Veriler ve ayrıntılar dikkatli bir şekilde kontrol edilmişlerdir. Görüntüler orijinalden farklı olabilir. Daha fazla teknik veri kılavuzda bulunabilir. Teknik değişiklikler ve hatalar olabilir.
