UV7H 431Y
UV7H 431Y
Downloads
- metallhus
- 1 Kontakt
- 62 mm x 58 mm x 50 mm ( standard komponent)
- Kopplingspunkt och kontaktfunktion är justerbart
- 1 kabelgenomföring M 20 x 1.5
- Aktiveringsorgan kan vridas i steg om 4 x 90°
- Steglös justering av armens position i 360°
- Armen omställbar i steg om 180°
Beställningsinformation
| Produktbeteckning |
UV7H 431Y |
| Artikelnummer (beställningsnummer) |
101060484 |
| EAN (European Article Number) |
4030661044798 |
| eCl@ss nummer, version 12.0 |
27-27-06-01 |
| eCl@ss nummer, version 11.0 |
27-27-06-01 |
| eCl@ss nummer, version 9.0 |
27-27-06-01 |
| ETIM-nummer, version 7.0 |
EC000030 |
| ETIM-nummer, version 6.0 |
EC000030 |
Certifieringar - Föreskrifter
| Certifikat |
cULus |
Globala egenskaper
| Föreskrifter |
EN IEC 60947-5-1 |
| Aktiv princip |
mekanisk |
| Nockform |
Rulle |
| Kapslingens material |
pressgjuten lättlegering |
| Kapslingsbeläggningens material |
lackerad |
| Bruttovikt |
360 g |
Allmänna data - Egenskaper
| Antal öppnare |
1 |
Mekaniska data
| Manövreringselement |
Arm med rulle |
| Rullmaterial |
Plast |
| Mekanisk livslängd, minimum |
10.000.000 kopplingar |
| Framkörningsvinkel, från vänster |
30 ° |
| Framkörningsvinkel, från höger |
30 ° |
| Contact opening |
2 x 1,5 mm |
| Aktiveringshastighet, minimum |
1 mm/min |
| Aktiveringshastighet, maximum |
3 m/s |
| Note (Actuating speed) |
Aktiveringshastighet med vertikal aktiveringsvinkel mot brytarens axel |
Mechanical data - Connection technique
| Anslutning, kontakt |
Skruvkoppling M20 x 1,5 |
| Anslutningsarea, minimum |
1,5 mm² |
| Anslutningsarea, maximum |
2,5 mm² |
| Note |
All information i kabeldelen är inklusive kabelhylsor. |
| Ledararea |
13 AWG |
Mekaniska data - mått
| Sensorns längd |
50 mm |
| Sensorns bredd |
62 mm |
| Sensorns höjd |
193 mm |
| Rullens bredd |
9 mm |
| Rullens diameter |
36 mm |
Omgivningsförhållanden
| Skyddsklass |
IP65 |
| Omgivningstemperatur |
-20 ... +60 °C |
Ambient conditions - Insulation values
| Isolationsmärkspänning |
500 V |
Elektriska data
| Termisk testström |
16 A |
| Kopplingsdon |
Öppnare (NC) |
| Kopplingsprincip |
Tyckkontakt |
| Kontakternas material, elektriskt |
Silver |
Note
| Note (General) |
Typ av kontakt och kontaktpunkter kan fabriksinställas enligt beställningen. |
Språk filter
Datablad
Bruksanvisning (bilaga/snabbguide)
EU-försäkran om överensstämmelse
UL-certifikat
Ladda ned senaste versionen av Adobe reader

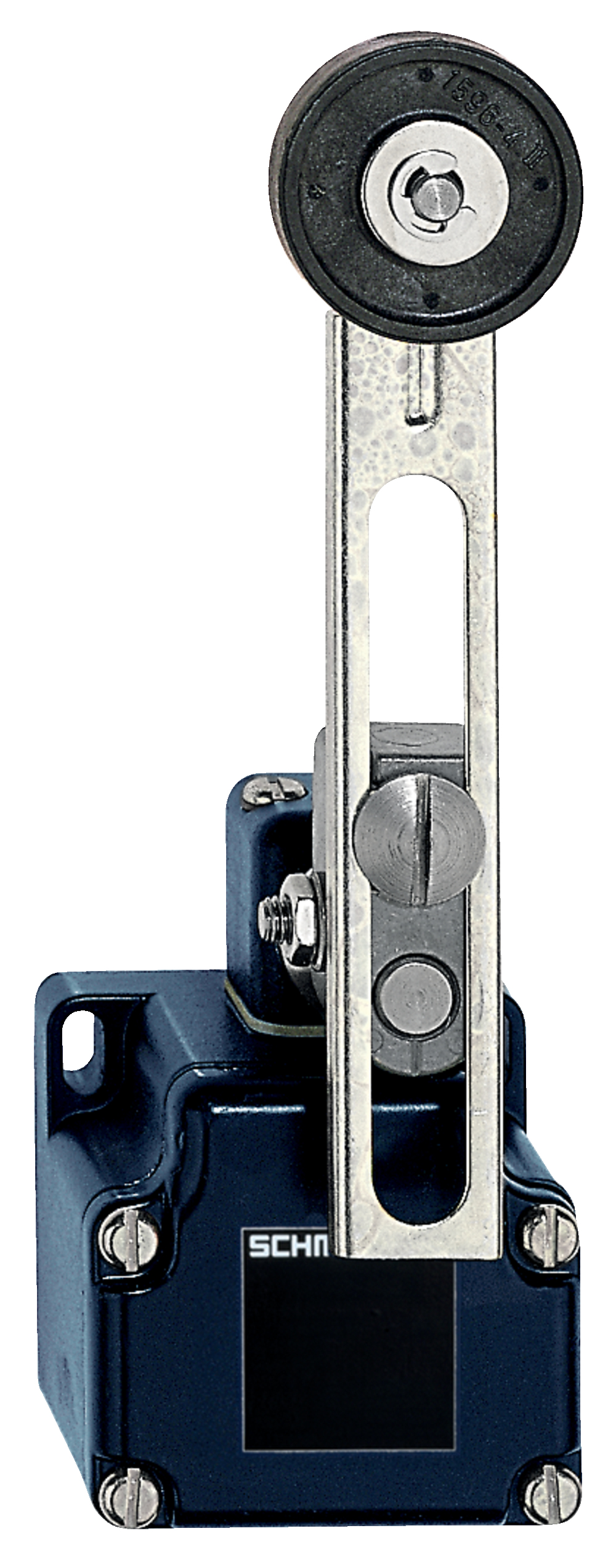

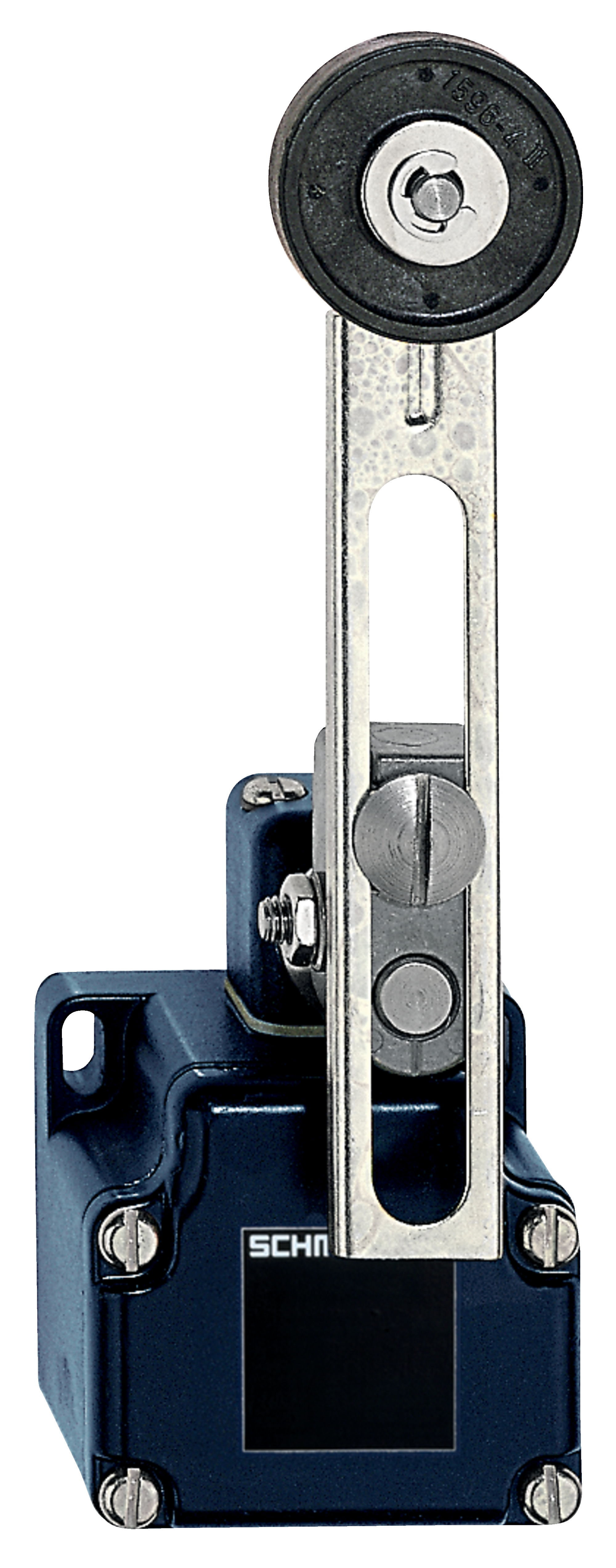

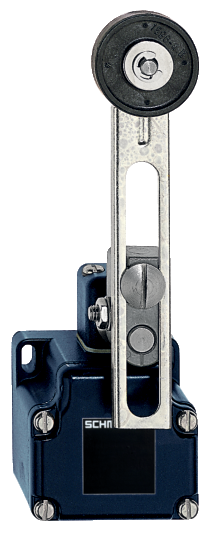

Produktbild (singelfoto i katalog)
ID: ku43hf16
| 908,2 kB | .jpg | 352.778 x 897.8190000000001 mm - 1000 x 2545 px - 72 dpi
| 157,8 kB | .png | 74.083 x 188.383 mm - 210 x 534 px - 72 dpi
| 26,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 10,9 MB | .png | 166.55700000000002 x 423.889 mm - 2000 x 5090 px - 305 dpi
| 33,1 kB | .jpg | 48.683 x 123.47200000000001 mm - 138 x 350 px - 72 dpi
Måttritning (grundkomponent)
Måttritning aktiveringsorgan
Kontaktdiagram
Kontakt sluten
Kontakt öppen
Inställningsområde
hållpunkt
Tvångsöppningsväg/-vinkelDiagram
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
Driftprincip
