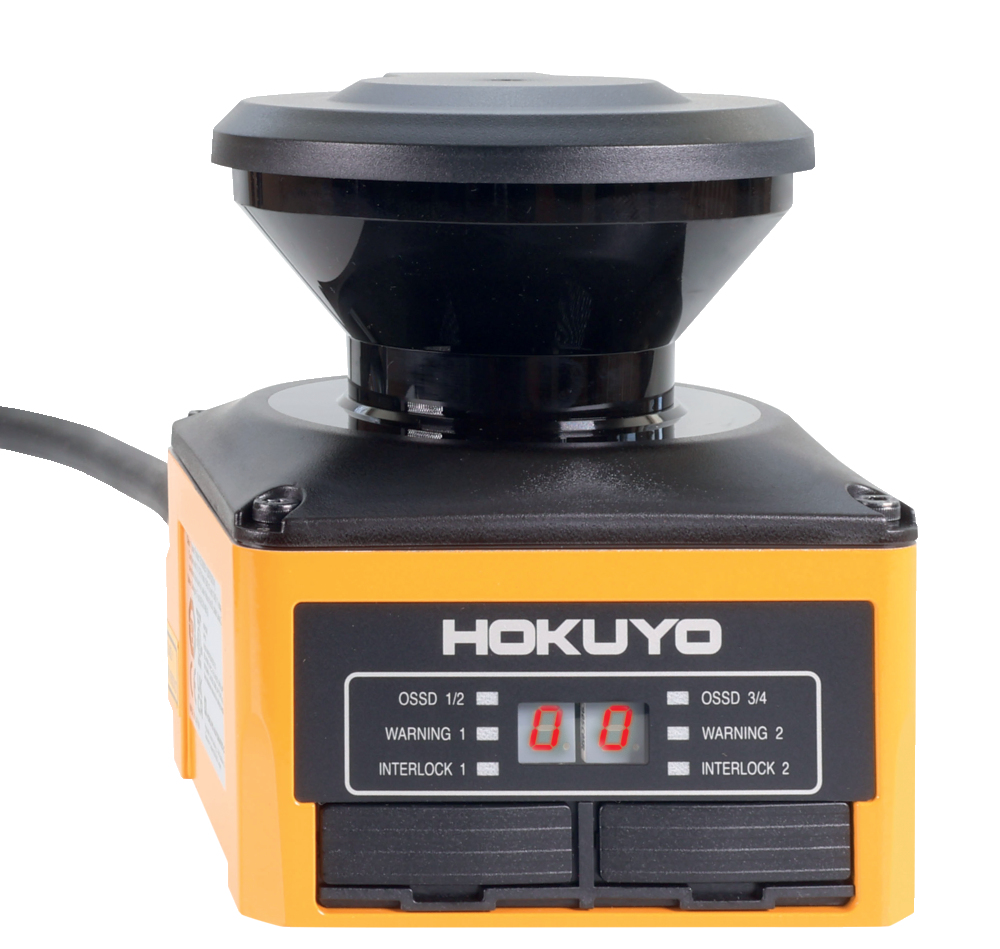

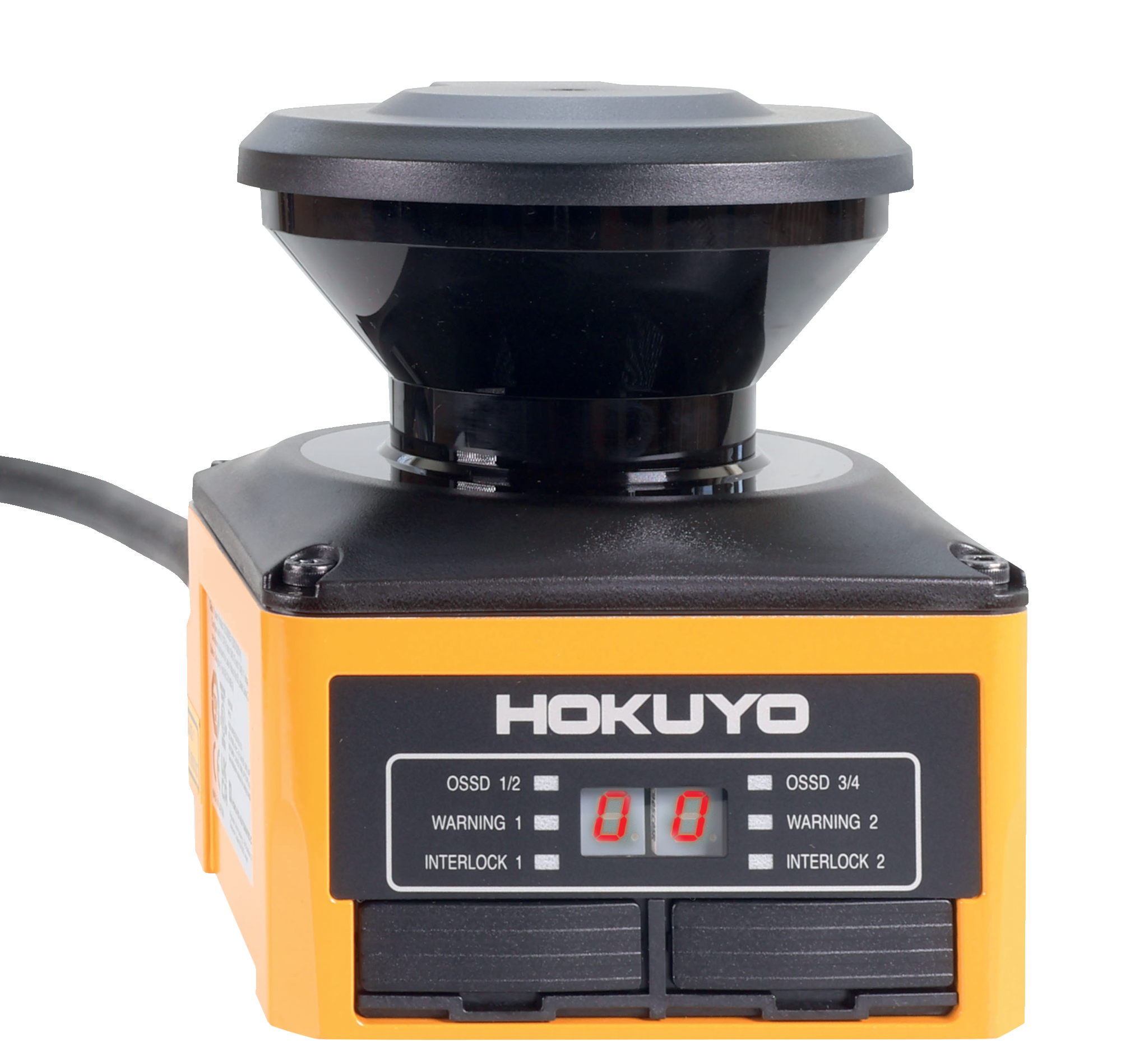

UAM-05LP-T301C

Artikelnummer: 103039884
UAM-05LP-T301C

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • Safety laser scanner with I/O interface
  • Cable 0,3 m with water-proof connector
  • SD card for Configuration
  • Safety protection of reference areas
  • User-friendly configuration software
  • Encoder input for AGVs
  • Muting- and Interlock Function
  • Data output via ethernet
  • Master-Slave-Function

Beställningsinformation

Produktbeteckning

UAM-05LP-T301C
Artikelnummer (beställningsnummer)

103039884
EAN (European Article Number)

4030661559186
eCl@ss nummer, version 12.0

27-27-27-05
eCl@ss nummer, version 11.0

27-27-27-05
eCl@ss nummer, version 9.0

27-27-27-05
ETIM-nummer, version 7.0

EC002550
ETIM-nummer, version 6.0

EC002550

Globala egenskaper

Föreskrifter

EN IEC 61496-3

EN IEC 61496-1
Reaktionstid, minimum

60 ms
Bruttovikt

826 g

Allmänna data - Egenskaper

Antal poler

12
Antal säkra digitala utgångar

2
Antal zonuppsättningar för varnings- och säkerhetsområden, maximalt

32

Klassificering

Föreskrifter

EN IEC 61508
Performance Level, up to

d
Kategori

3
Safety Integrity Level (SIL)

2
Säkerhetstyp i enligt IEC 61496-1

3

Mekaniska data

Räckvidd, skyddsfält, minimum

0,1 m
Räckvidd, skyddsfält, maximum

5 m
Öppningsvinkel

270°
Våglängd för laserdiod

905 nm
Icke-säker varningszon, max

20 m

Mechanical data - Connection technique

Type of electrical connection

Connector plug M12
Kabelns längd

0,3 m
Anslutning, kontakt

Anslutningskabel med kontakt ODU, rak, 22-polig

Mekaniska data - mått

Längd

80 mm
Bredd

80 mm
Höjd

95 mm

Omgivningsförhållanden

Skyddsklass

IP65
Omgivningstemperatur

-10 ... +50 °C
lager och transporttemperatur

-25 ... +70 °C
Laserklass

1

Elektriska data

Märkspänning

24 VDC
Elektrisk märkeffekt

6 W
Elektrisk märkeffekt, maximum

50 W
