TS 452-12Y
TS 452-12Y
Downloads
- metallhus
- 118 mm x 127 mm x 64 mm ( standard komponent)
- 2 kabelgenomföringar M 20 x 1.5
Beställningsinformation
| Produktbeteckning |
TS 452-12Y |
| Artikelnummer (beställningsnummer) |
101058419 |
| EAN (European Article Number) |
4030661032412 |
| eCl@ss nummer, version 12.0 |
27-27-06-01 |
| eCl@ss nummer, version 11.0 |
27-27-06-01 |
| eCl@ss nummer, version 9.0 |
27-27-06-01 |
| ETIM-nummer, version 7.0 |
EC000030 |
| ETIM-nummer, version 6.0 |
EC000030 |
Certifieringar - Föreskrifter
| Certifikat |
INMETRO CCC |
Globala egenskaper
| Föreskrifter |
EN IEC 60947-5-1 |
| Aktiv princip |
mekanisk |
| Nockform |
Sfär |
| Kapslingens material |
Gjutgods i järn, förzinkat |
| Kapslingsbeläggningens material |
lackerad |
| Bruttovikt |
1.668 g |
Allmänna data - Egenskaper
| Antal öppnare |
2 |
| Antal slutare |
1 |
Mekaniska data
| Manövreringselement |
Nock |
| Mekanisk livslängd, minimum |
10.000.000 kopplingar |
| Aktiveringsvinkel |
20 ° |
| Contact opening |
2 x 6 mm |
| Aktiveringshastighet, minimum |
1 mm/min |
| Aktiveringshastighet, maximum |
1 m/s |
| Note (Actuating speed) |
Aktiveringshastighet med vertikal aktiveringsvinkel mot brytarens axel |
Mechanical data - Connection technique
| Anslutning, kontakt |
Skruvkoppling M20 x 1,5 |
| Anslutningsarea, minimum |
1,5 mm² |
| Anslutningsarea, maximum |
2,5 mm² |
| Note |
All information i kabeldelen är inklusive kabelhylsor. |
| Ledararea |
13 AWG |
Mekaniska data - mått
| Sensorns längd |
64 mm |
| Sensorns bredd |
118 mm |
| Sensorns höjd |
153 mm |
| Kammens diameter |
10 mm |
Omgivningsförhållanden
| Skyddsklass |
IP65 |
| Omgivningstemperatur |
-30 ... +90 °C |
Ambient conditions - Insulation values
| Isolationsmärkspänning |
400 V |
| Märkstötspänning |
6 kV |
Elektriska data
| Termisk testström |
16 A |
| Brukskategori AC-15 |
400 VAC |
| Brukskategori AC-15 |
4 A |
| Kopplingsdon |
NO, NC |
| Note (Switching element) |
med dubbel brytning |
| Kopplingsprincip |
Tyckkontakt |
| Kontakternas material, elektriskt |
Silver |
Note
| Note (General) |
Aktivering från sidan av axeln bör undvikas då det reducerar den mekaniska livslängden på positionsbrytaren. |
Språk filter
Datablad
Driftsinstruktion och EU-försäkran om överensstämmelse
CCC-certifiering
DNV-GL certifiering
Ladda ned senaste versionen av Adobe reader

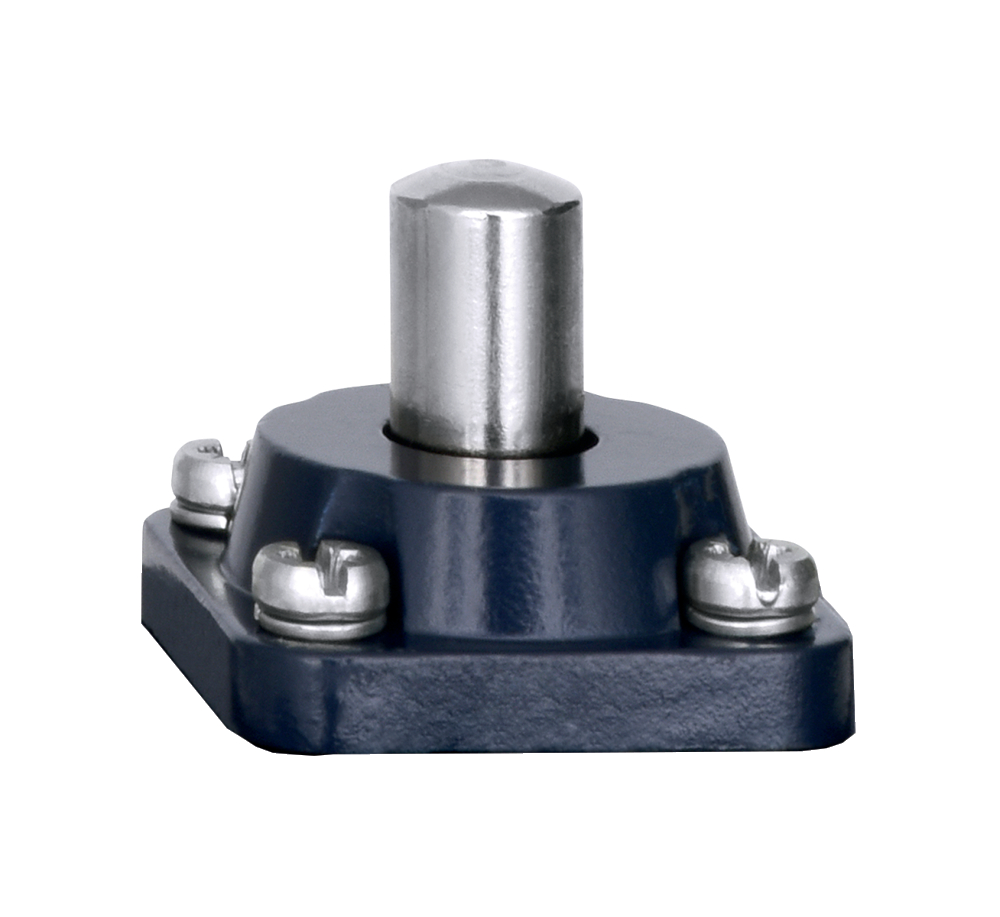

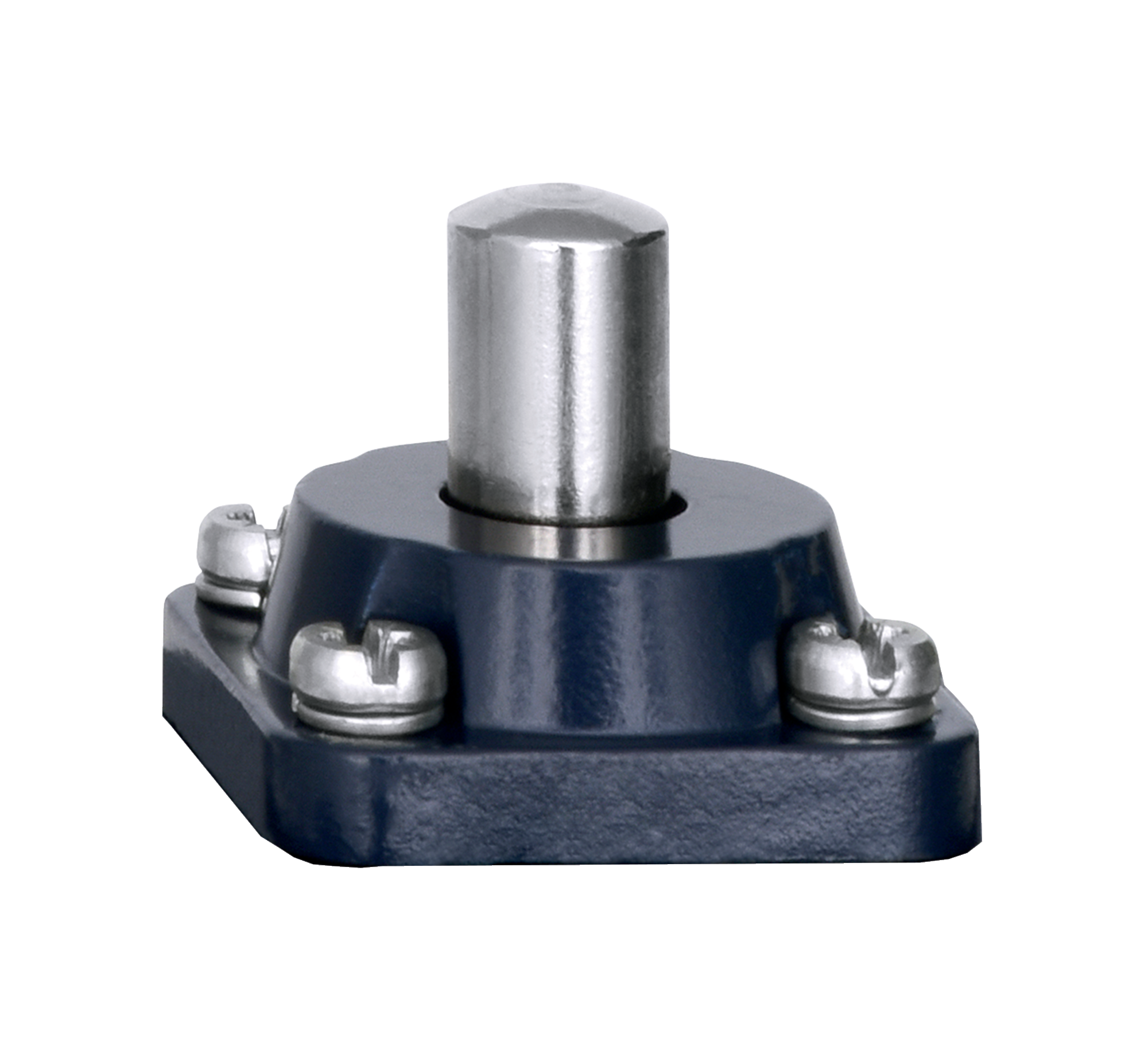

Produktbild (singelfoto i katalog)
ID: bt441f01
| 25,4 kB | .png | 74.083 x 68.086 mm - 210 x 193 px - 72 dpi
| 295,6 kB | .jpg | 352.778 x 323.497 mm - 1000 x 917 px - 72 dpi
| 35,4 kB | .jpg | 123.47200000000001 x 113.242 mm - 350 x 321 px - 72 dpi
| 36,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,8 MB | .png | 169.333 x 155.363 mm - 2000 x 1835 px - 300 dpi

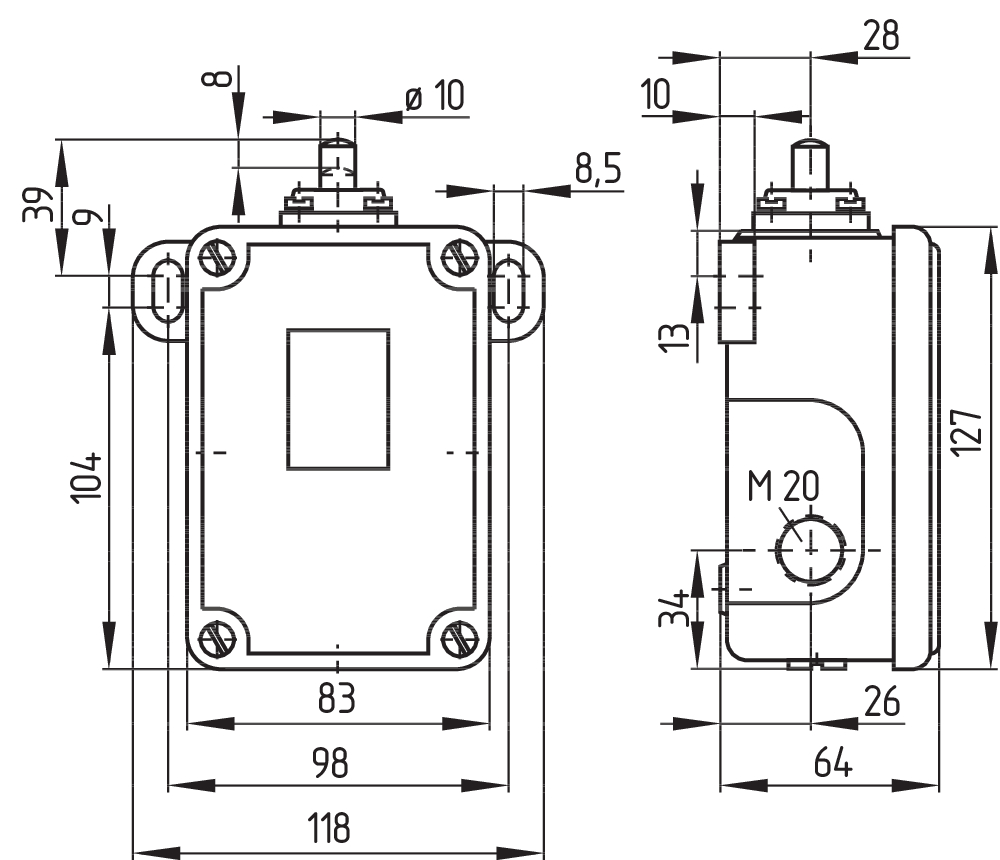

Måttritning (grundkomponent)
Måttritning aktiveringsorgan
Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda
Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
