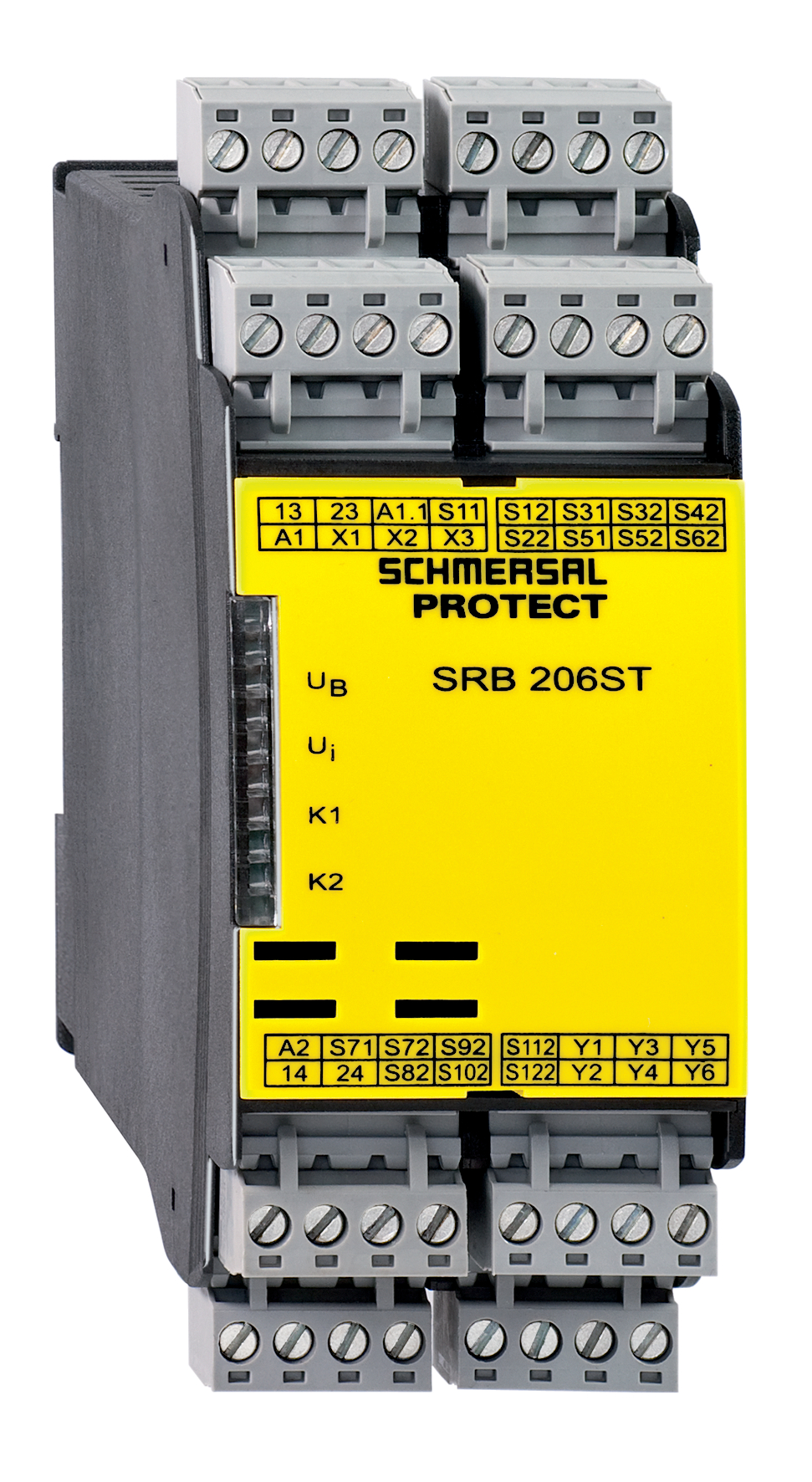

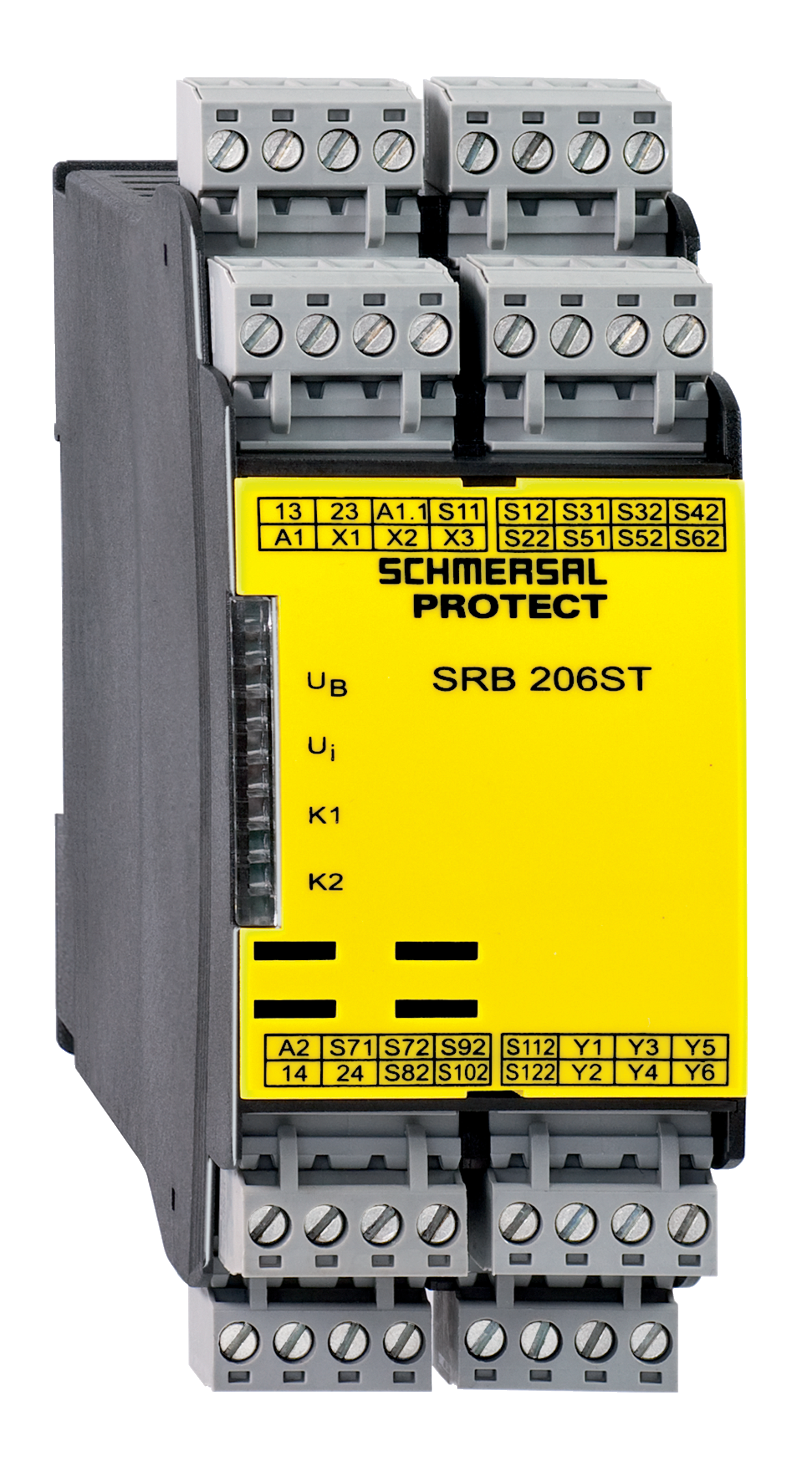

SRB206ST 24V AC/DC

Artikelnummer: 101173536
Arkiv
SRB206ST 24V AC/DC

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • 2 säkerhetskontakter, STOP 0
  • 6 Signalutgångar
  • Övervakning av upp till 6 säkerhetsskydd
  • Lämplig för signalbehandling av potentialfria utgångar, t.ex. nödstopp, positionsbrytare och säkerhetsbrytare med lås.

Beställningsinformation

Note (Delivery capacity)

Ej tillgänglig!
Reserv-artikelnummer

101177165
Produktbeteckning

SRB206ST 24V AC/DC
Artikelnummer (beställningsnummer)

101173536
EAN (European Article Number)

4250116201853
eCl@ss nummer, version 12.0

27-37-18-19
eCl@ss nummer, version 11.0

27-37-18-19
eCl@ss nummer, version 9.0

27-37-18-19
ETIM-nummer, version 7.0

EC001449
ETIM-nummer, version 6.0

EC001449

Certifieringar - Föreskrifter

Certifikat

cULus

Globala egenskaper

Föreskrifter

EN IEC 62061

EN ISO 13849-1

EN IEC 60947-5-1

EN IEC 60947-5-3

EN IEC 60947-5-5

EN IEC 61508

EN IEC 60204-1

EN IEC 60947-1
Klimattålighet

EN 60068-2-78
Kapslingens material

Plast, glasfiberarmerad termoplast, ventilerad
Bruttovikt

250 g

Allmänna data - Egenskaper

Elektronisk säkring

Ja
Upptäckt av ledningsbrott

Ja
Avtagbara anslutningssplintar

Ja
Resetingång

Ja
Returkrets

Ja
Automatisk återställningsfunktion

Ja
Reset hjälp av flankdetektering

Ja
Upptäckt av jordanslutning

Ja
Integrerad indikering, status

Ja
Antal extra kontakter

6
LED:ernas antal

4
Antal öppnare

12
Antal säkerhetskontakter

2
Antal signalutgångar

6

Klassificering

Föreskrifter

EN IEC 60947-5-1

EN IEC 61508
Stopp-kategori

0

Säkerhetsklassificering - Reläutgångar

Performance Level, stop 0, up to

d
Kategori, Stopp 0

3
Diagnostic Coverage (DC) Level, Stopp 0

> 60 %
PFH värde, stopp 0

2,00 x 10⁻⁷ /h
Safety Integrity Level (SIL), stopp 0

3
Mission time

20 År
Common Cause Failure (CCF), minimum

65

Mekaniska data

Mekanisk livslängd, minimum

10.000.000 kopplingar
Montering

snäpps på standard-DIN-skena enligt EN 60715

Mechanical data - Connection technique

Polbeteckningar

IEC/EN 60947-1
Anslutningsarea, minimum

0,25 mm²
Anslutningsarea, maximum

2,5 mm²
Åtdragningsmoment klämmor

0,6 Nm
Tillåten typ av kabel

solid single-wire

flexible
Stickkontakt (mekanisk)

Screw terminals

Mekaniska data - mått

Bredd

45 mm
Höjd

100 mm
Djup

121 mm

Omgivningsförhållanden

Kapslingens skyddsklass

IP40
Monteringsutrymmets skyddsklass

IP54
Plintarnas resp. anslutningarnas skyddsklass

IP20
Omgivningstemperatur

-25 ... +45 °C
lager och transporttemperatur

-40 ... +85 °C
Vibrationstålig enligt EN 60068-2-6

10...55 Hz, Amplitud 0,35 mm, ± 15 %
tålighet mot chock

30 g / 11 ms

Ambient conditions - Insulation values

Märkstötspänning

4 kV
Overvoltage category

III
Föroreningsgrad

2

Elektriska data

Frekvensområde

50 Hz

60 Hz
Driftspänning

24 VAC -15 % / +10 %
24 VDC -15 % / +20 %
max rippel

10 %
Märkspänning

24 VAC
Märkspänning

24 VDC
Märkström

275 mA
Nominell AC-spänning för styrningar, 50 Hz, minimum

20.4 VAC
Nominell AC-spänning för styrningar, 50 Hz, maximum

26.4 VAC
Nominell AC-spänning för styrningar, 60 Hz, minimum

20.4 VAC
Nominell AC-spänning för styrningar, 60 Hz, maximum

26.4 VAC
Nominell DC-spänning för styrningar, minimum

20,4 VDC
Nominell DC-spänning för styrningar, maximum

28,8 VDC
Brukskategori AC-15

230 VAC
Brukskategori AC-15

6 A
Brukskategori DC-13

24 VDC
Brukskategori DC-13

6 A
Elektrisk märkeffekt

3,6 W
Elektrisk märkeffekt

6,6 VA
Kontaktresistans, maximum

0,1 Ω
Notera (kontaktresistans)

i nyskick
Fördröjning av frånslag vid nödstopp, maximum

30 ms
Tillslagsfördröjning med reset-knapp, typisk

50 ms
Kontakternas material, elektriskt

AgCdO, självrengörande, tvångsstyrd

Elektriska data - Digitala ingångar

Ledningsmotstånd, maximum

40 Ω

Elektriska data - elektromagnetisk kompatibilitet

EMC rating

EMC-Directive

Statusindikering

Indicated operating states

Positionsrelä K2

Positionsrelä K1

Intern driftspänning Ui

Diverse data

Notera (applikationstillämpningar)

Skyddsanordning

Nödstoppsknapp

Linnödstopp

Note

Note (General)

Induktiva laster (t.ex. kontaktorer, reläer etc.) måste dämpas med hjälp av en lämplig krets.

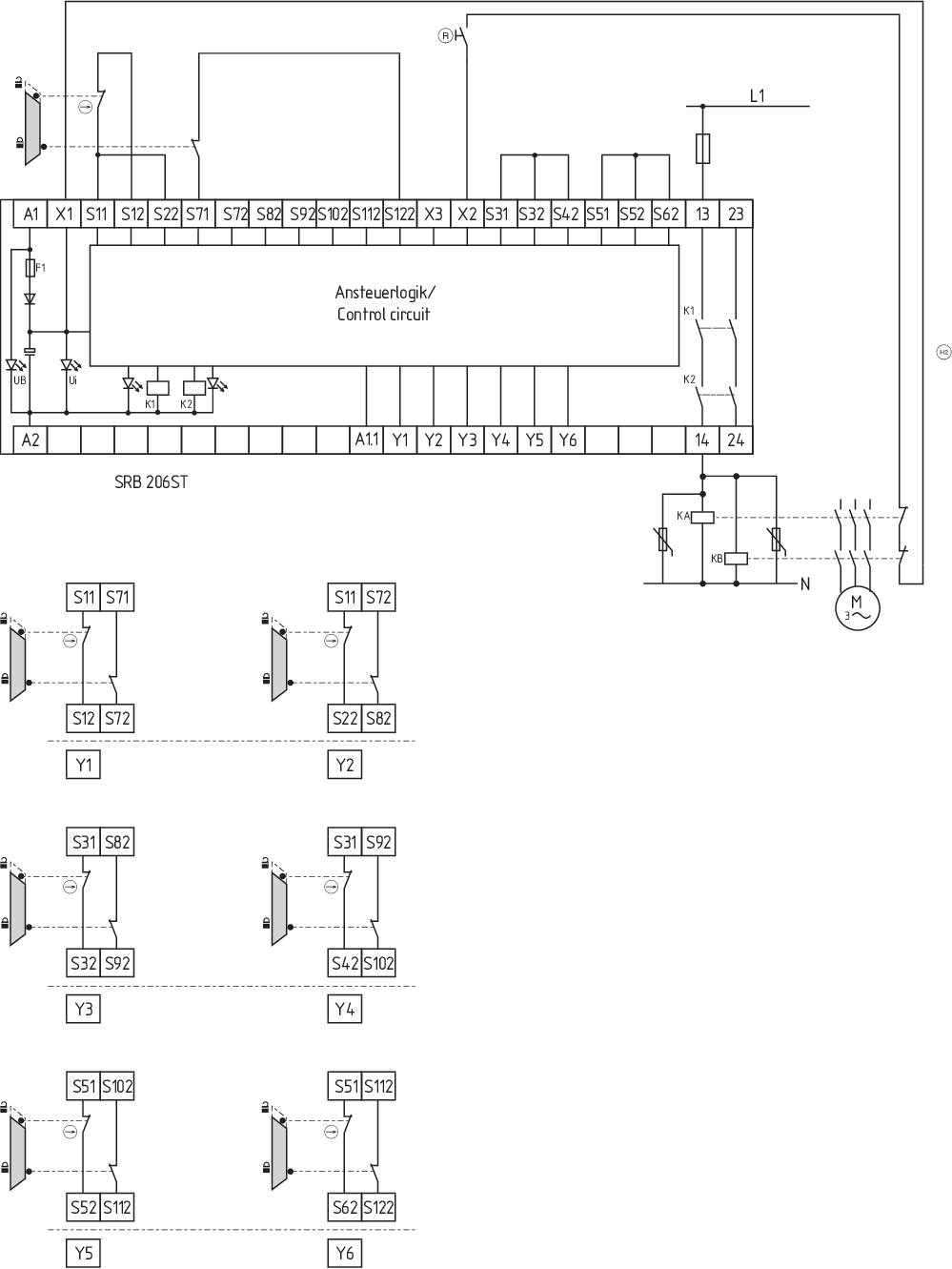

Kopplingsexempel

Note (Wiring diagram)

Kopplingsdiagrammet visas med skyddsdörrarna stängda och i strömlöst tillstånd.

Automatisk start: Inkoppling av automatisk start sker genom att återföringskretsen integreras till anslutning X1/X3. Om återföring inte behövs ska den ersättas av en brygga.

Ingångar: Exemplet visar en tvåkanalig övervakning av en skyddsanordning för ett öppningsbart skydd med två positionsbrytare varav en med tvångsbrytning, extern resetknapp (R) och återkoppling av kontaktorfunktion (H2).

Styrsystemet identifierar kortslutning, kabelbrott och jordfel i övervakningskretsen.

Reläutgångar: Lämpliga för 2 kanalstyrning, för utökning av antalet kontakter med hjälp av kontaktorer eller reläer med positivt styrda kontakter.

Om flera skyddsdörrar övervakas måste de anslutas enligt kopplingsschemat.

Ett enstaka fel i sensorerna leder inte till att säkerheten går förlorad

Om det uppstår ett enskilt fel hålls säkerhetsfunktionen alltid kvar. En del fel, men inte alla, registreras. Anhopning av okända fel kan leda till att säkerheten går förlorad.

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
