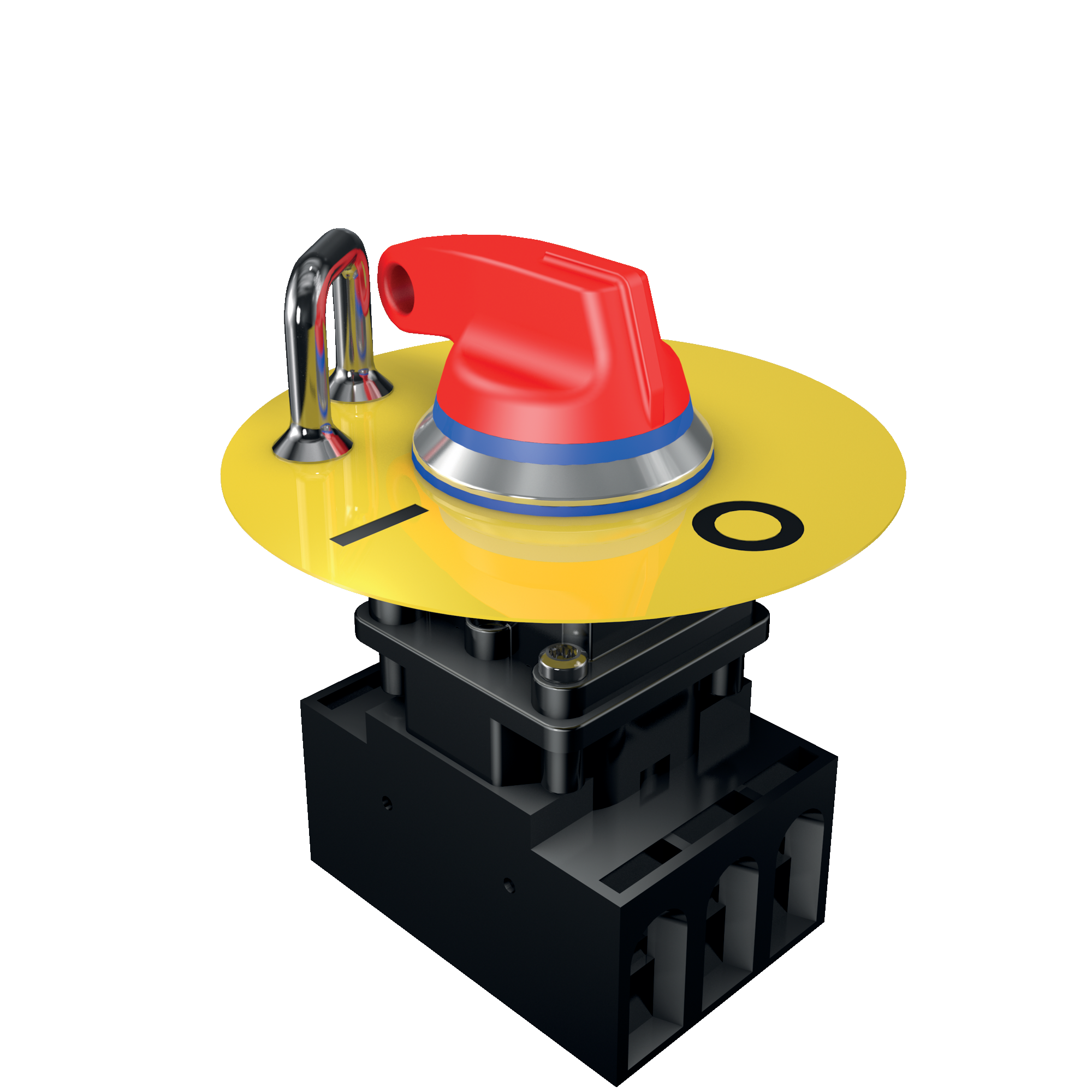

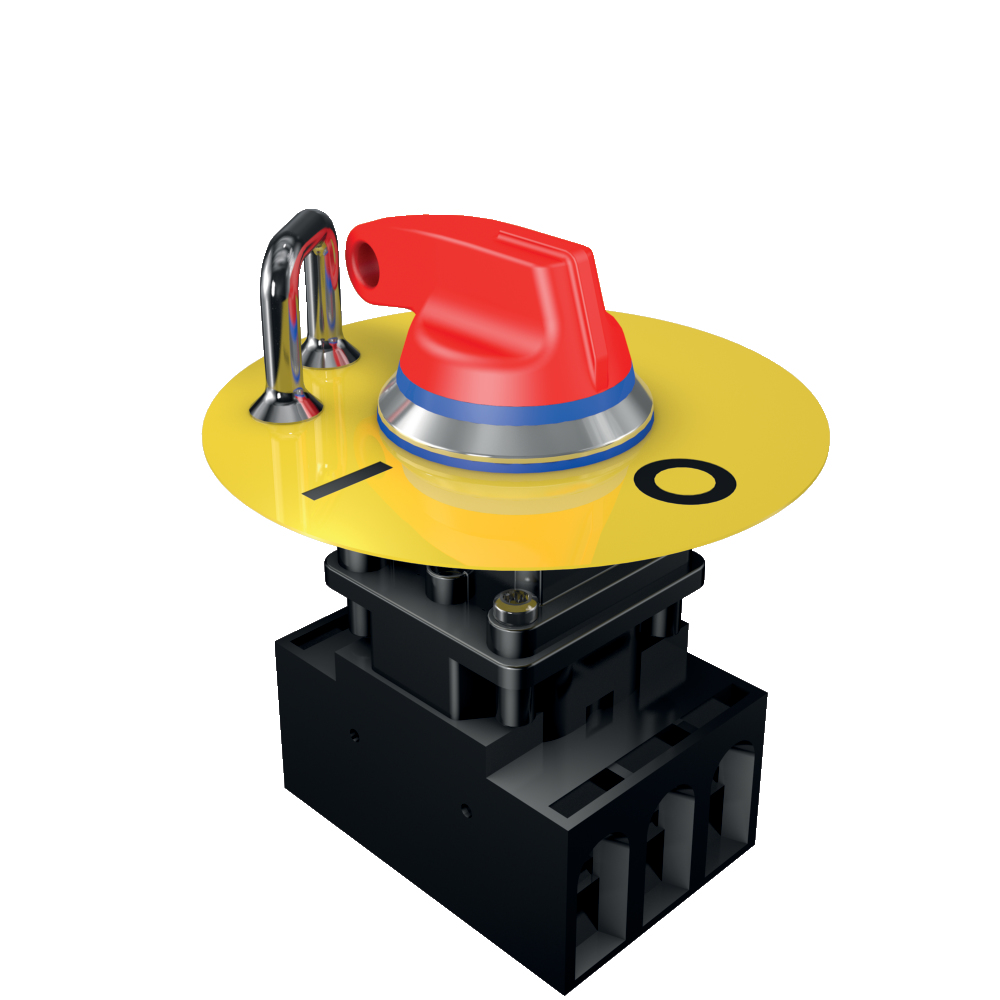

HHSNH63-BL-RT

Artikelnummer: 103044299
HHSNH63-BL-RT

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • with integrated yellow background
  • hygienic design
  • lockable with a lock

Beställningsinformation

Produktbeteckning

HHSNH63-BL-RT
Artikelnummer (beställningsnummer)

103044299
EAN (European Article Number)

4030661618005
eCl@ss nummer, version 12.0

27-37-14-03
eCl@ss nummer, version 11.0

27-37-14-03
eCl@ss nummer, version 9.0

27-37-14-03
ETIM-nummer, version 7.0

EC000216
ETIM-nummer, version 6.0

EC000216

Certifieringar - Föreskrifter

Certifikat

hygiene tested

Globala egenskaper

Föreskrifter

EN IEC 60947-5-1

EN IEC 60204-1

ANSI/UL 60947-1

ANSI/UL 60947-4-1A

DIN EN 1672-2
Klimattålighet

DIN IEC 60068-2-78

DIN IEC 60068-2-30
Utförande

Huvudbrytare 63 A

Frontplåtsmontering
Design

Large marking plate
Monteringsvillkor (mekanisk)

all surfaces min 3° to the horizontal
Växla

lång
Typ av tätning

Membran

Läpptätningar
Beteckningsskyltens material

Rostfritt stål (V4A)
Bygelns material

Rostfritt stål (V4A)
Frontringens material

Stainless steel (V4A)
Vredets material

ABS
Beteckningsskyltens färg

gul
Bygelns färg

Silver
Kontaktelementets färg

Svart
Frontringens färg

Silver
Handtagets färg

röd
Bälgens färg

Blå
Tätningens färg

Blå
Bruttovikt

220 g

Allmänna data - Egenskaper

Nollställning avstängningsbar

Ja
Bistabil

Ja
Antal brytarpositioner

1
Antal huvudkontakter

3
Anti-torsion protection

Yes

Klassificering

Mission time

20 År

Mekaniska data

Öppning

Vridbar upplåsare
hållkraftposition

höger
Mekanisk livslängd, minimum

100.000 kopplingar
Kopplingsvinkel, höger

90 °
Montering

Centrummutter
Åtdragningsmoment muttrar, maximum

4 Nm
Monteringsposition huvudkontakter

0°

Mechanical data - Connection technique

Anslutningsarea, minimum

1 mm², flexibel

4 mm², fast
Anslutningsarea, maximum

25 mm², fast

16 mm², flexibel
Note

All information i kabeldelen är inklusive kabelhylsor.
Ledararea

4 AWG
Åtdragningsmoment klämmor

2,5 Nm
Stickkontakt (mekanisk)

Screw terminals

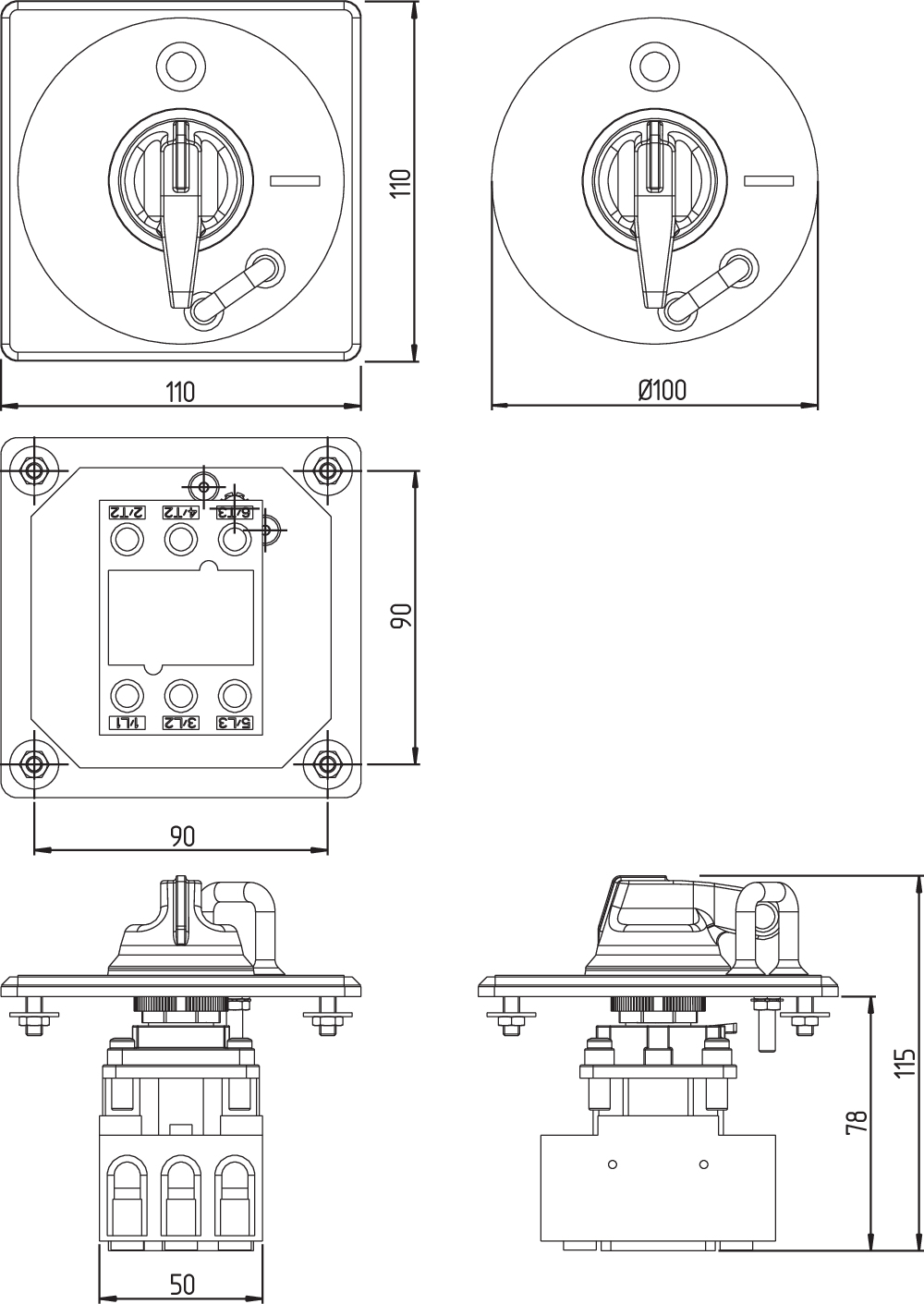

Mekaniska data - mått

Längd

72 mm
Höjd

115 mm
Monteringshöjd

32 mm
Anmärkning (installationshöjd)

Height in front of the front panel.
Monteringsdjup

78 mm
Note (Mounting depth)

Plus stickkontakt
Diameter

100 mm
Frontringens diameter

45 mm
Vredets längd

52,5 mm
Inbyggnadsdiameter

22,3 mm
Frontplattans tjocklek, minimum

1,5 mm
Frontplattans tjocklek, maximum

6 mm
Note

Per kapsling

Omgivningsförhållanden

Skyddsklass

IP67

IP69K
Omgivningstemperatur

+0 ... +80 °C
Relativ fuktighet, maximum

93 %
Note (Relative humidity)

icke kondenserande

inte nedisande
Vibrationstålig enligt EN 60068-2-6

5 g

tålighet mot chock

<50 g (EN 60068-2-27)
Permissible installation altitude above sea level, maximum

2.000 m
Omgivningstemperatur, Kontaktinsats, maximum

open +50 °C

encapsulated +40 °C
Omgivningstemperatur, Kontaktinsats, minimum

open -25 °C

encapsulated -25 °C

Ambient conditions - Insulation values

Märkstötspänning

6 kV

Elektriska data

Termisk testström

63 A
Märkspänning

690 VAC
Kopplingseffekt, AC-3

18.500 W
Kopplingseffekt, AC-23

22.000 W
Kopplingsprincip

Tyckkontakt

Diverse data

Notera (applikationstillämpningar)

Säker fältbox med decentraliserade I/O´s

Säker fältbox med decentraliserade I/O´s

Leveransomfång

Notera (leveransomfång, antal och typ)

Scope of delivery with contact carrier SMF-SG

without strengthening plate, with marking plate
EU Conformity Declaration
PDF
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:H program
Type:See ordering code
Description of the component:Command and signalling devices optionally as indicator lights, push buttons, illuminated push buttons, mushroom head impact buttons and switches, selector switches and selector buttons in conjunction with contact element and light elements CLP as well as potentiometer drives, step selector switches and main switches.
Relevant Directives:Low Voltage Directive2014/35/EU
 EMC-Directive2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, June 18, 2024
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
