HB-BL
- Rostfritt stål (V4A)
Beställningsinformation
| Produktbeteckning |
HB-BL |
| Artikelnummer (beställningsnummer) |
103038908 |
| EAN (European Article Number) |
4030661617169 |
| eCl@ss nummer, version 12.0 |
27-37-12-39 |
| eCl@ss nummer, version 11.0 |
27-37-12-39 |
| eCl@ss nummer, version 9.0 |
27-37-12-39 |
| ETIM-nummer, version 7.0 |
EC002023 |
| ETIM-nummer, version 6.0 |
EC002023 |
Certifieringar - Föreskrifter
| Certifikat |
cULus |
Globala egenskaper
| Föreskrifter |
EN IEC 60947-5-1 EN IEC 60947-1 DIN EN 1672-2 |
| Utförande |
Blind plug |
| Design |
Rund |
| Typ av tätning |
Membran Läpptätningar |
| Frontringens material |
Stainless steel (V4A) |
| Frontringens färg |
Silver |
| Bälgens färg |
Blå |
| Bruttovikt |
77 g |
Allmänna data - Egenskaper
| Anti-torsion protection |
Yes |
Mekaniska data
| Type of the fixing screws |
M4X8 |
| Åtdragningsmoment skruv, maximum |
1,8 Nm |
Mekaniska data - mått
| Monteringshöjd |
7 mm |
| Anmärkning (installationshöjd) |
Height in front of the front panel. |
| Monteringsdjup |
4 mm |
| Frontringens diameter |
45 mm |
| Inbyggnadsdiameter |
22,3 mm |
| Frontplattans tjocklek, minimum |
1,5 mm |
| Frontplattans tjocklek, maximum |
6 mm |
| Rastermått |
65 x 65 mm |
Omgivningsförhållanden
| Skyddsklass |
IP67 IP69K |
| Omgivningstemperatur |
-25 ... +80 °C |
Språk filter
Datablad
Ladda ned senaste versionen av Adobe reader

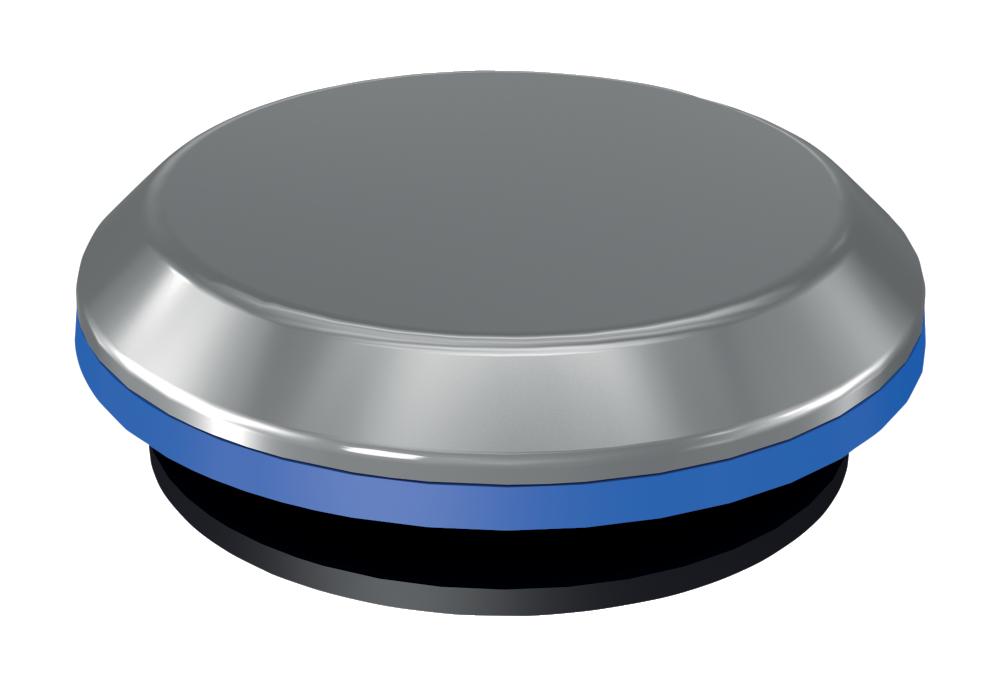

Produktbild (singelfoto i katalog)
ID: khbblf01
| 144,5 kB | .jpg | 352.778 x 242.358 mm - 1000 x 687 px - 72 dpi
| 19,5 kB | .png | 74.083 x 50.800000000000004 mm - 210 x 144 px - 72 dpi
| 30,5 kB | .jpg | 123.47200000000001 x 84.667 mm - 350 x 240 px - 72 dpi
| 21,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,6 MB | .png | 169.333 x 116.247 mm - 2000 x 1373 px - 300 dpi

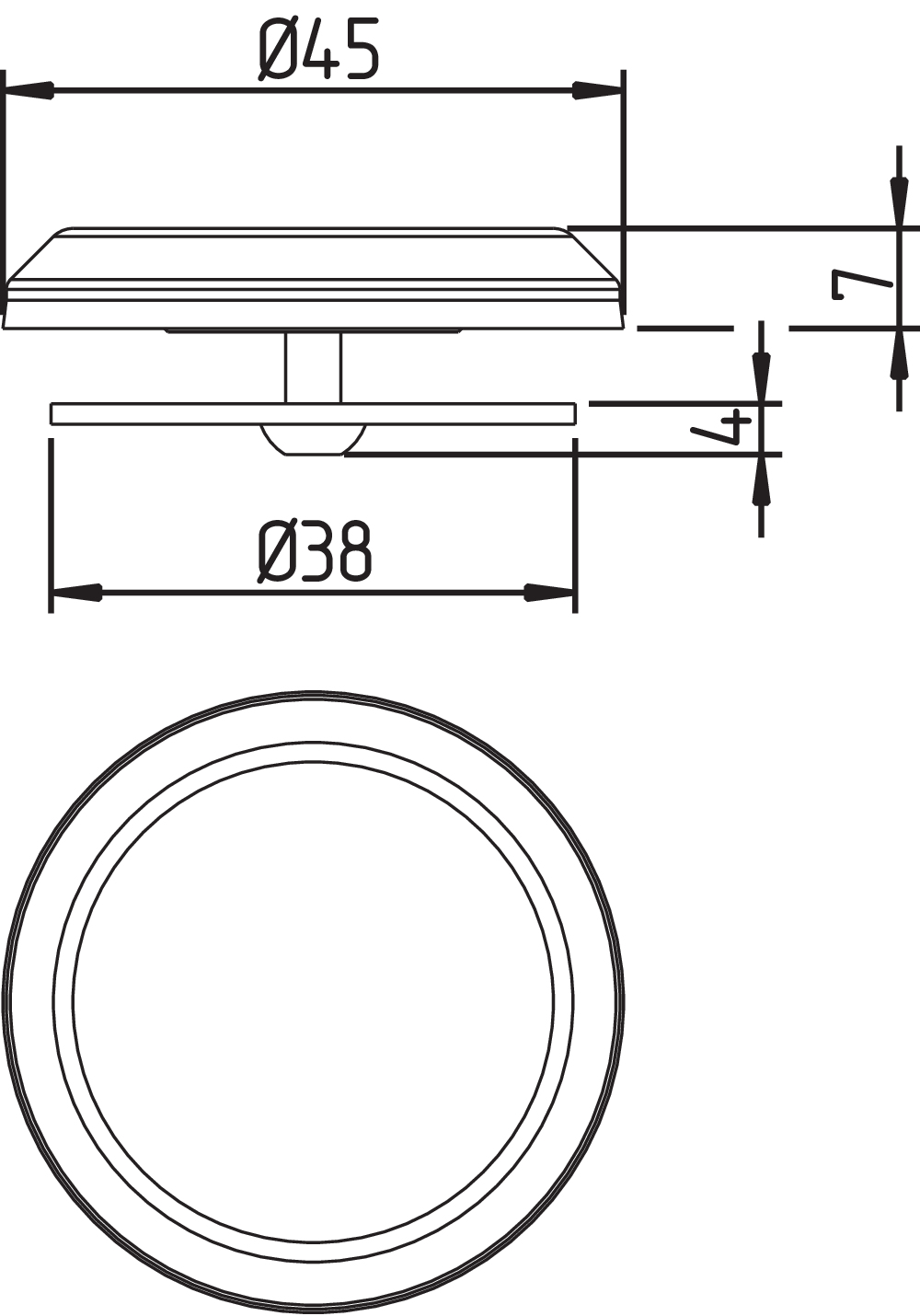

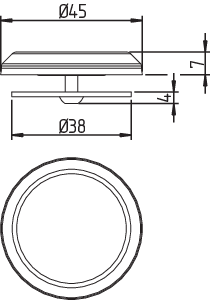

Måttritning (grundkomponent)
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | H program |
| Type: | See ordering code |
| Description of the component: | Command and signalling devices optionally as indicator lights, push buttons, illuminated push buttons, mushroom head impact buttons and switches, selector switches and selector buttons in conjunction with contact element and light elements CLP as well as potentiometer drives, step selector switches and main switches. |
| Relevant Directives: | Low Voltage Directive | 2014/35/EU |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, June 18, 2024 |
 |
| Authorised signature Philip Schmersal Managing Director |
Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda
Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
