EDRRS40RT

Artikelnummer: 101025432
EDRRS40RT

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
Produktbeteckning:
EDR(1)(2)(3)(4)

(1)
RSpärr (endast i kombination med EFR); upplåsning genom att vrida och dra
RZSpärr (endast i kombination med EFR); upplåsning genom dragning
ZSpärrmekanism (integrerad i enhetshuvudet); upplåsning genom att dra
RSmed lås, upplåsning endast med nyckel och dragning, (EFR krävs)

(2)
40Tryckesdiameter 38,5 mm
50Tryckesdiameter 49 mm

(3)
Installationsdiameter 22,3 mm
VHMonteringshål 30,5 mm

(4)
RTKontrollelement röd
Det är möjligt att alla möjliga enheter enligt denna typnyckel inte går att leverera och/eller inte tekniskt realiserbara.
  • Inbyggnadsdiameter Ø 22,3 mm
  • Metallaktiveringsorgan
  • Nyckelupplåsning
  • Projektion från panelens front 35 mm
  • Skyddsklass IP65

Beställningsinformation

Produktbeteckning

EDRRS40RT
Artikelnummer (beställningsnummer)

101025432
EAN (European Article Number)

4030661448503
eCl@ss nummer, version 12.0

27-37-12-12
eCl@ss nummer, version 11.0

27-37-12-12
eCl@ss nummer, version 9.0

27-37-12-12
ETIM-nummer, version 7.0

EC001038
ETIM-nummer, version 6.0

EC001038

Certifieringar - Föreskrifter

Certifikat

cULus

Globala egenskaper

Föreskrifter

EN ISO 13850

EN 60947-5-1

EN 60947-5-5

EN 60947-1
Utförande

Frontplåtsmontering

Nödstoppsknapp
Design

External jump mechanism
Monteringsvillkor (mekanisk)

valfri
Operatörernas material

Aluminium, anodised
Brass, coated
Frontringens material

Aluminium - eloxerat
Manöverelementets färg

red and silver
Frontringens färg

Silver
Bruttovikt

136 g

Allmänna data - Egenskaper

Frontplåtsmontering

Ja
Säkerhetsfunktioner

Ja
Extern momentmekanism

Ja
Antal kontaktelement, maximalt

2

Mekaniska data

Öppning

Key draw unlatching
Mechanical lifetime, Emergency-Stop button

100.000 kopplingar
Aktiveringsslag

5 mm
Montering

Monteringsfläns ELM
Åtdragningsmoment skruv

0,6 Nm
Typisk manövreringskraft för nödstoppet

25 N

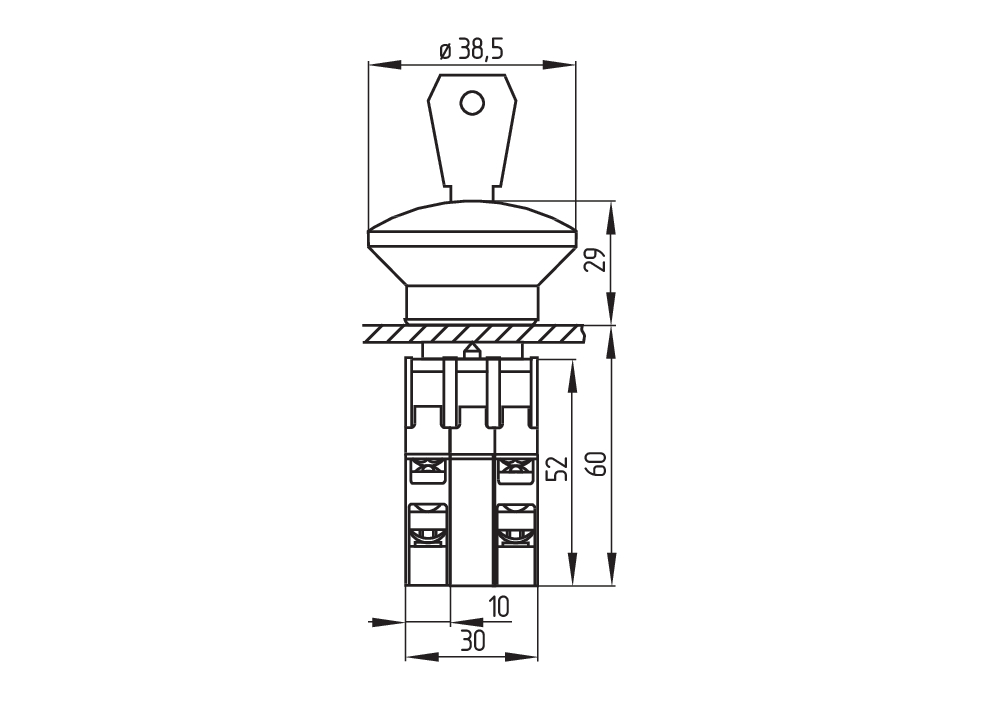

Mekaniska data - mått

Monteringshöjd

29 mm
Anmärkning (installationshöjd)

Height in front of the front panel.
Kåpans diameter

37,5 mm
Manöverhuvudets diameter

39 mm
Inbyggnadsdiameter

22,3 mm
Höjd med instucken nyckel

35 mm
Frontplattans tjocklek, minimum

1 mm
Frontplattans tjocklek, maximum

6 mm
Rastermått

50 x 40 mm

Omgivningsförhållanden

Skyddsklass

IP65
tålighet mot chock

30 g / 18 ms

Elektriska data

Nödstoppets omkopplingsfrekvens, max

600 /h

Leveransomfång

Notera (leveransomfång, antal och typ)

Monteringsfläns ELM ingår i leveransen
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:EDRRS
Type:See ordering code
Description of the component:Emergency stop pushbutton with release by key
Relevant Directives:Machinery Directive2006/42/EC
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-1:2017 + AC:2020
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, February 9, 2023
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:EDRRS
Type:See ordering code
Description of the component:Emergency stop pushbutton with release by key
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017 + AC:2020
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN ISO 13850:2015
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, November 18, 2022
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
