CLP001
- För Ba9S-lysdioder
Beställningsinformation
| Produktbeteckning |
CLP001 |
| Artikelnummer (beställningsnummer) |
103040380 |
| EAN (European Article Number) |
4030661553719 |
| eCl@ss nummer, version 12.0 |
27-37-13-02 |
| eCl@ss nummer, version 11.0 |
27-37-13-02 |
| eCl@ss nummer, version 9.0 |
27-37-13-02 |
| ETIM-nummer, version 7.0 |
EC000041 |
| ETIM-nummer, version 6.0 |
EC000041 |
Certifieringar - Föreskrifter
| Certifikat |
cULus |
Globala egenskaper
| Föreskrifter |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Klimattålighet |
EN 60068-2-30 |
| Utförande |
Ljuselement |
| Design |
Rund |
| Kapslingens material |
Plast, termoplast, självsläckande |
| Bruttovikt |
11 g |
Allmänna data - Egenskaper
| Sondering möjlig |
Ja |
Mekaniska data
| Montering |
Kontaktbärare |
Mechanical data - Connection technique
| Anslutningsarea, minimum |
0,5 mm², fast 0,5 mm², flexibel |
| Anslutningsarea, maximum |
2,5 mm², fast 1,5 mm², flexibel |
| Note |
All information i kabeldelen är inklusive kabelhylsor. |
| Åtdragningsmoment klämmor |
1 Nm |
| Stickkontakt (mekanisk) |
Skruvkoppling |
Mekaniska data - mått
| Längd |
44 mm |
| Bredd |
9 mm |
| Höjd |
31 mm |
Omgivningsförhållanden
| Plintarnas resp. anslutningarnas skyddsklass |
IP20 |
| Relativ fuktighet, maximum |
93 % |
| Note (Relative humidity) |
icke kondenserande inte nedisande |
| Vibrationstålig enligt EN 60068-2-6 |
10 … 150 Hz, med 20 g |
| tålighet mot chock |
30 g / 18 ms |
| Permissible installation altitude above sea level, maximum |
2.000 m |
| Omgivningstemperatur, Kontaktinsats, maximum |
+60 °C |
| Omgivningstemperatur, Kontaktinsats, minimum |
-25 °C |
Ambient conditions - Insulation values
| Föroreningsgrad |
3 |
Elektriska data
| Märkspänning |
250 VAC |
| Elektrisk märkeffekt, maximum |
0,5 W |
Diverse data
| Notera (applikationstillämpningar) |
Säker fältbox med decentraliserade I/O´s Säker fältbox med decentraliserade I/O´s |
Leveransomfång
| Notera (leveransomfång, antal och typ) |
Lampor måste beställas som tillval |
Språk filter
Datablad
Driftsinstruktion och EU-försäkran om överensstämmelse
UL-certifikat
Ladda ned senaste versionen av Adobe reader

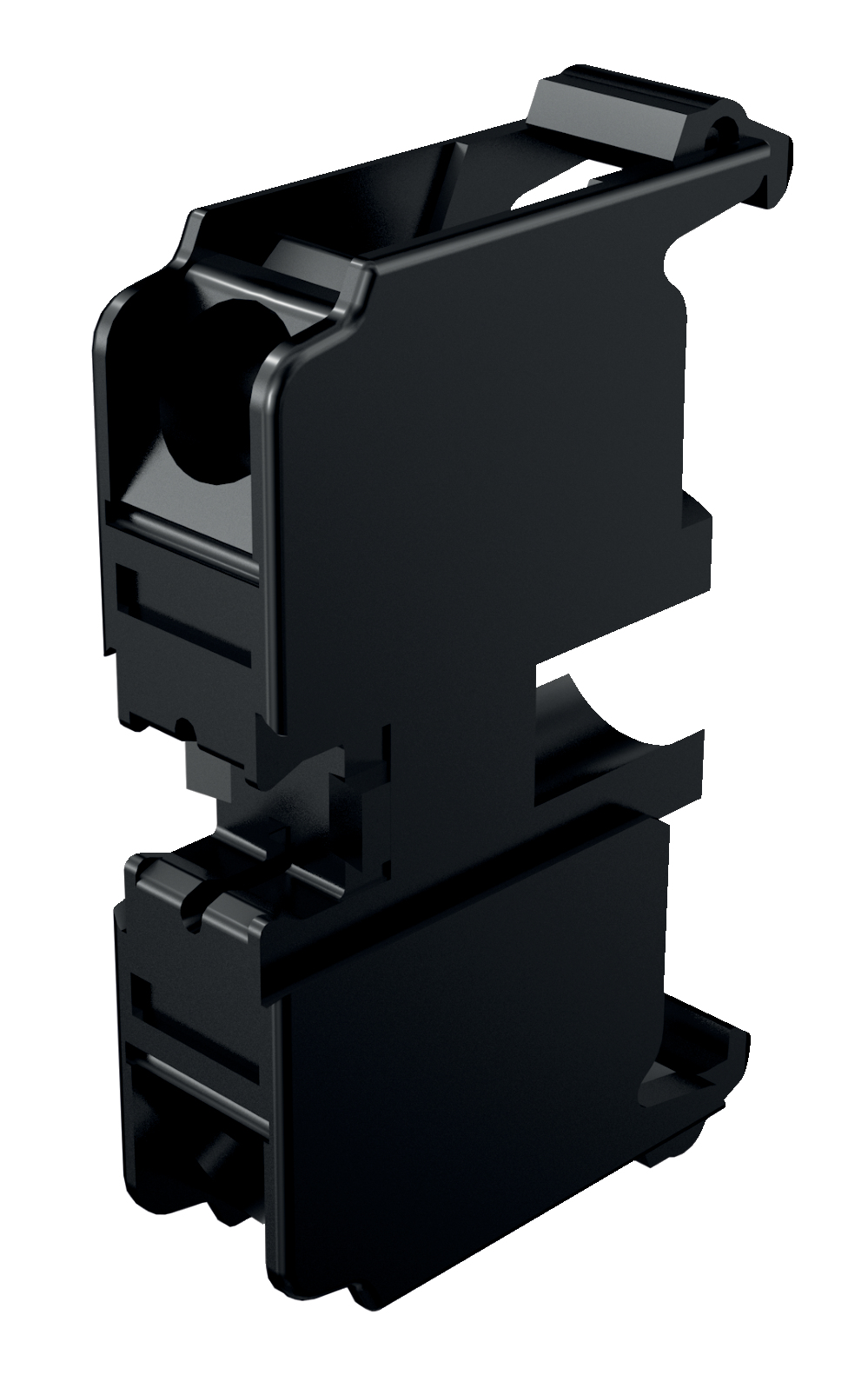

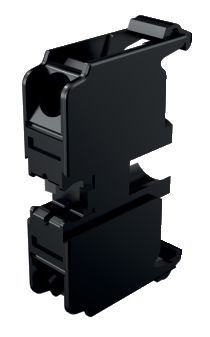

Produktbild (singelfoto i katalog)
ID: kclp-f03
| 405,0 kB | .jpg | 352.425 x 566.2080000000001 mm - 999 x 1605 px - 72 dpi
| 46,2 kB | .png | 74.083 x 118.88600000000001 mm - 210 x 337 px - 72 dpi
| 28,8 kB | .jpg | 76.906 x 123.47200000000001 mm - 218 x 350 px - 72 dpi
| 19,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,7 MB | .png | 169.249 x 271.865 mm - 1999 x 3211 px - 300 dpi

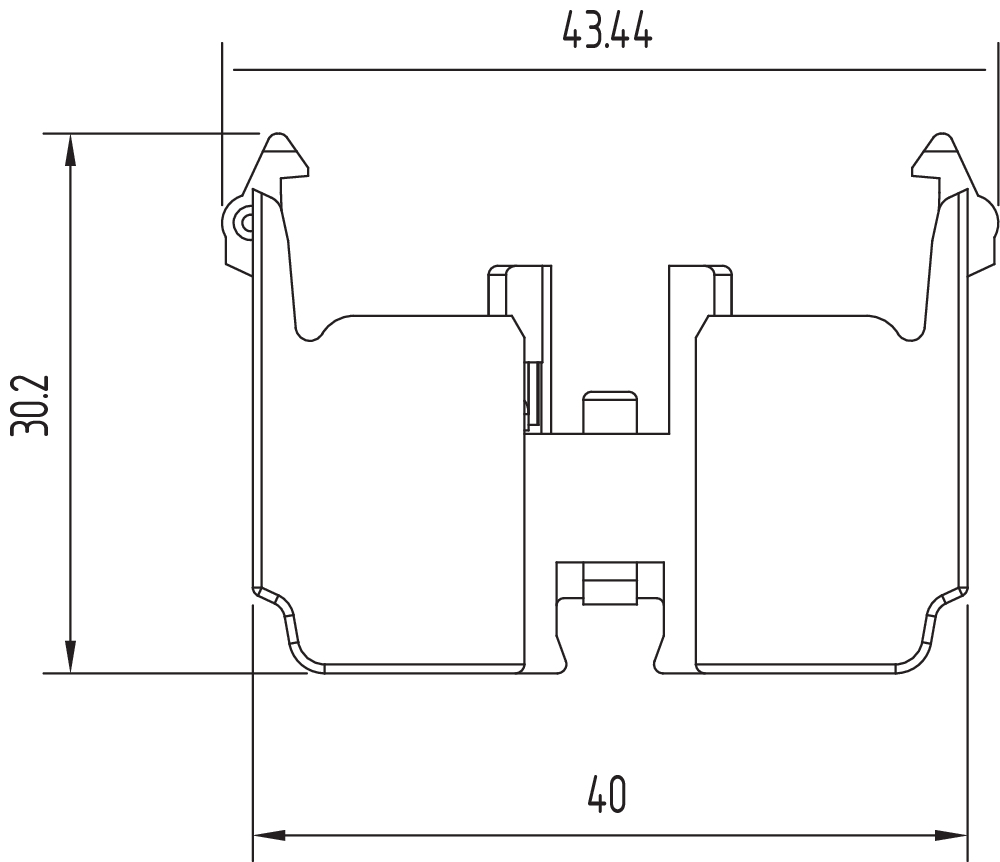

Måttritning (grundkomponent)
| EU-överensstämmelseförklaring |  |
| Original | ACE Schmersal Eletroeletrônica Industrial Ltda. Av. Brasil, nº 815 Jardim Esplanada CEP: 18557-646 Boituva - SP Brasilien Internet: www.schmersal.com.br |
| Förklaring: | Härmed förklarar vi att följande komponenter uppfyller de krav som ställs i de europeiska direktiv som anges nedan när det gäller utformning och konstruktion. |
| Komponentens beteckning: | CLP110 och CLP101 kontaktelement, CLP001 lampelement i kombination med styr- och signalanordningar Clicfix / Rafix och H-program |
| Typ: | se typnyckel |
| Beskrivning av komponenten: | Kontaktelement normalt öppen / normalt sluten kontakt och lampelement |
| Gällande direktiv: | Lågspänningsdirektivet | 2014/35/EU |
| EMC-direktiv | 2014/30/EU | |
| RoHS-direktivet | 2011/65/EU |
| Tillämpade standarder: | EN 60947-5-1:2017 + AC:2020 |
| Bemyndigad att sammanställa den tekniska dokumentationen: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Ort och datum för utfärdandet: | Boituva, 4 juni 2025 |
 |
| Juridiskt bindande underskrift Marco Antonio De Dato Chef för Konstruktion & utveckling |
Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda
Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
