ZQ 900-02N

Número de artigo: 101186147
ZQ 900-02N

Descargas

ePLAN Dados
CADENAS Ficheiros CAD
SISTEMA Dados
Descrição do tipo de produtos:

ZQ 900-(1)(2)


(1)
111 contacto normalmente aberto (NA) / 1 normalmente fechado (NF)
131 contacto normalmente aberto (NA) / 3 normalmente fechado (NF)
222 contacto normalmente aberto (NA) / 2 normalmente fechado (NF)
022 normalmente fechado (NF)
044 normalmente fechado (NF)

(2)
semSem botão "Paragem de emergência"
NCom botão PARAGEM DE EMERGÊNCIA
Nem todos os dispositivos que estão listados no código de modelo estão disponíveis para fornecimento e/ou são tecnicamente viáveis.
  • 3 Entradas de condutor M 20 x 1.5
  • invólucro metálico
  • Actuação unilateral / comprimento do cabo até 75 m
  • Botão de rearme
  • Indicação de posicionamento
  • Tipo reforçado
  • amplo espaço para conexões
  • A prova de inversão
  • Colar de vedação externo
  • Accionamento por tracção ou ruptura do cabo

Dados para encomenda

Descrição do tipo de produtos

ZQ 900-02N
Número de artigo (Número de encomenda)

101186147
EAN (European Article Number)

4030661325941
Número eCl@ss, versão 12.0

27-37-12-01
Número eCl@ss, versão 11.0

27-37-12-01
Número eCl@ss, versão 9.0

27-37-12-01
Número ETIM, versão 7.0

EC002033
Número ETIM, versão 6.0

EC002033

Homologações - Instruções

Certificados

cULus

CCC

Propriedades globais

Instruções

EN ISO 13850

EN IEC 60947-5-1

EN IEC 60947-5-5
Material do invólucro

Filme metálico, zinco fundido sob pressão
Material do revestimento do compartimento

pintura de fábrica
Material da tampa do invólucro

Plástico, termoplástico
Comprimento do cabo, máximo

75 m
Peso bruto

1.248 g

Propriedades globais - Características

Botão "Paragem de Emergência"

Sim
Lâmpada sinalizadora

Não
Número de contactos de segurança

2

Classificação

Certificados

EN ISO 13849-1
Vida útil

20 Jahr(e)

Classificação - saídas de segurança

B10D Contacto normalmente fechado (NC)

100.000 Schaltspiele

Dados mecânicos

Resistência mecânica, Mínimo

1.000.000 Schaltspiele

Dados mecânicos - Tecnologia conectiva

Tipo de conexão

Ligação por parafuso M20 x 1.5
Secção dos cabos de conexão, mínimo

0,75 mm²
Secção dos cabos de conexão, máximo

2,5 mm²
Orientação

Todas as especificações incluindo ponteiras de cabo.

Dados mecânicos - dimensões

Comprimento de sensor

97,2 mm
Largura de sensor

71,5 mm
Altura do sensor, mínimo {mm}

220,3 mm
Altura do sensor, máximo {mm}

236,3 mm

Ambiente

Tipo de proteção

IP65
Temperatura ambiente

-25 ... +70 °C
Humidade relativa, máximo

95 %

Ambiente - Parâmetros de isolamento

Tensão calculada de isolamento Ui

500 V
Medição da rigidez dielétrica da tensão máxima Uimp

6 kV

Dados elétricos

Corrente de ensaio térmico

6 A
Categoria de aplicação AC-15

230 VAC
Categoria de aplicação AC-15

4 A
Categoria de aplicação DC-13

24 VDC
Categoria de aplicação DC-13

1 A
Elemento de comutação

2 contactos normalmente fechados (NF)
Princípio de comutação

Comutação de ação rápida
Material dos contactos, elétrico

Prata

Orientação

Orientação (geral)

Para cabos com comprimentos superiores a 10 m, devemos dispor suportes de cabo a cada 3 a 5 m.

Comprimento recomendado para o cabo usado em conjunto com interruptores de paragens de emergência quando há interdependência com a temperatura ambiente

Como os olhais são deformados sob carga, eles devem ser puxados com força várias vezes após a montagem. Depois deve-se tensionar o cabo de novo com os parafusos ou tensores.

A cada distância de 2 até 5 metros é requerido um suporte para o cabo, vide lista de acessórios

O sinalizador luminoso G24-M20 tem de se pedir em separado, ver acessório.

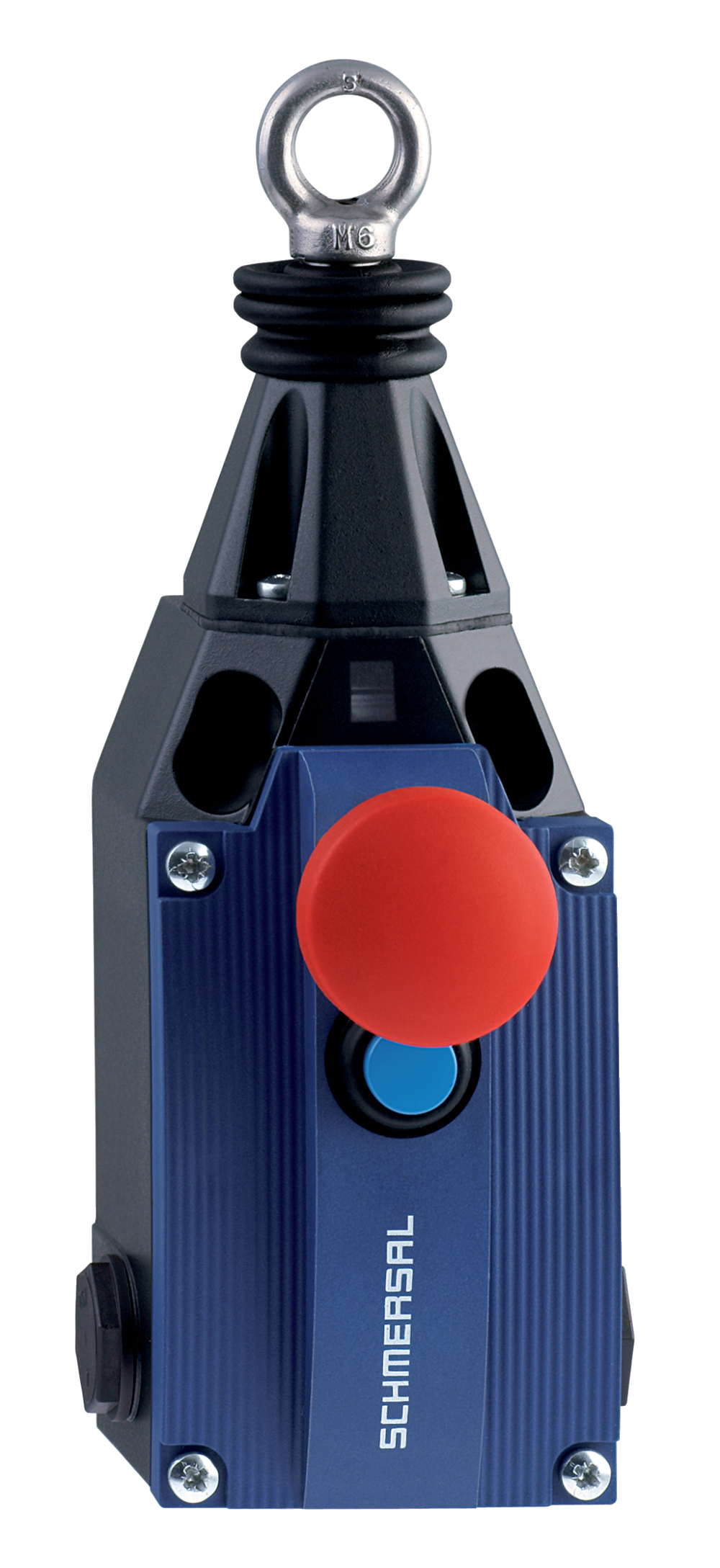

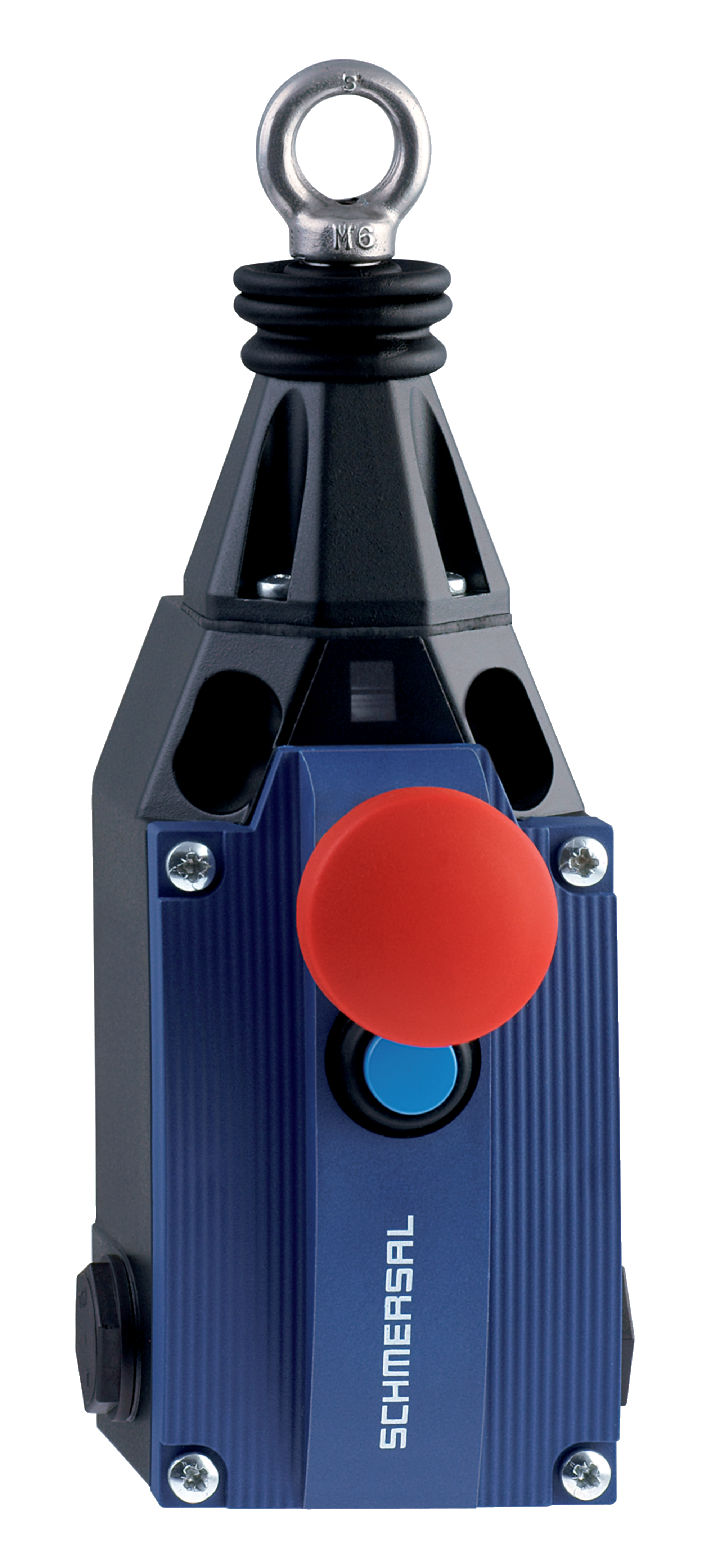

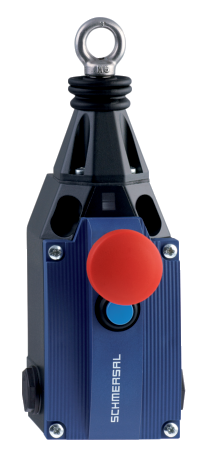

Foto do produto (foto individual do catálogo )

kzq90f08

ID: kzq90f08

| 132,6 kB | .png | 22.945 x 50.038000000000004 mm - 271 x 591 px - 300 dpi

| 14,6 kB | .jpg | 86.783 x 188.73600000000002 mm - 246 x 535 px - 72 dpi

| 799,6 kB | .jpg | 352.778 x 767.9970000000001 mm - 1000 x 2177 px - 72 dpi

| 127,8 kB | .png | 74.083 x 161.219 mm - 210 x 457 px - 72 dpi

| 29,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 8,9 MB | .png | 169.333 x 368.639 mm - 2000 x 4354 px - 300 dpi

| 32,7 kB | .jpg | 56.797000000000004 x 123.47200000000001 mm - 161 x 350 px - 72 dpi

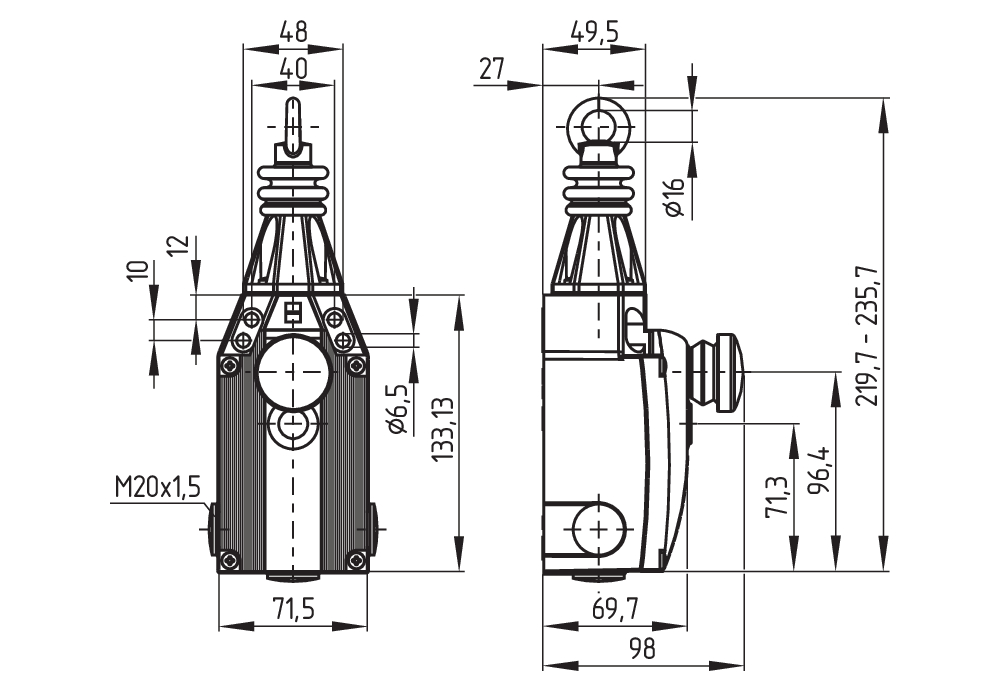

Desenho dimensional componente básico

1zq-9g03

ID: 1zq-9g03

| 64,6 kB | .cdr |

| 12,7 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 145,7 kB | .jpg | 352.778 x 245.181 mm - 1000 x 695 px - 72 dpi

Diagrama

ktf--k10

ID: ktf--k10

| 16,1 kB | .cdr |

| 59,7 kB | .jpg | 352.778 x 195.43900000000002 mm - 1000 x 554 px - 72 dpi

| 2,8 kB | .png | 74.083 x 40.922000000000004 mm - 210 x 116 px - 72 dpi

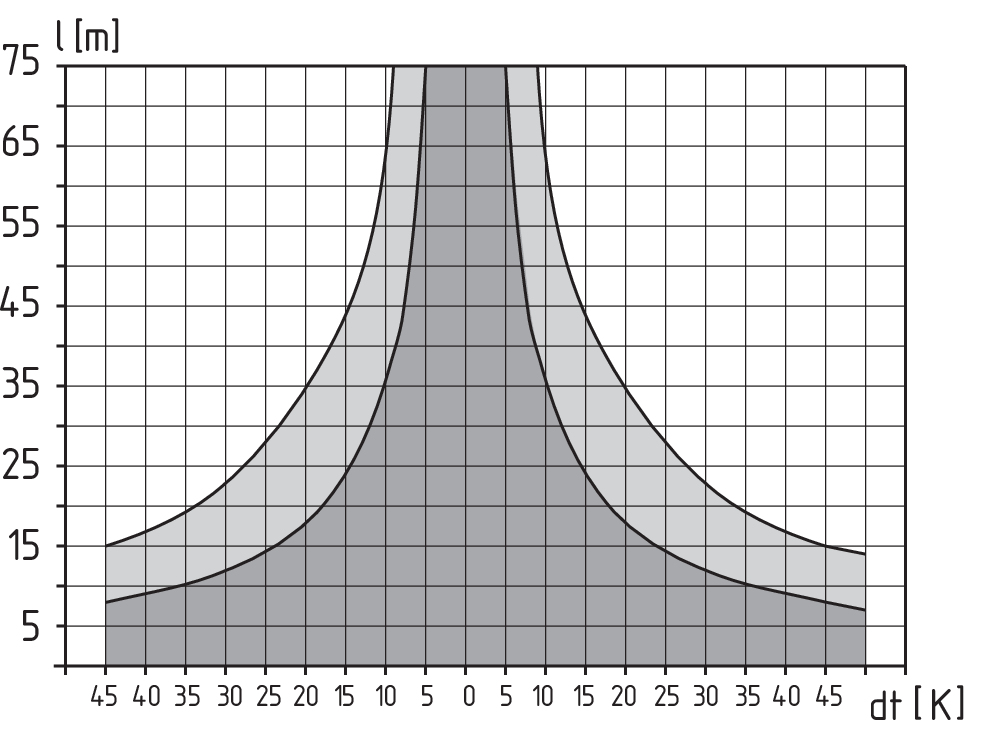

Curva de característica

kzq90d02

ID: kzq90d02

| 8,9 kB | .png | 74.083 x 53.975 mm - 210 x 153 px - 72 dpi

| 154,7 kB | .jpg | 352.778 x 257.175 mm - 1000 x 729 px - 72 dpi

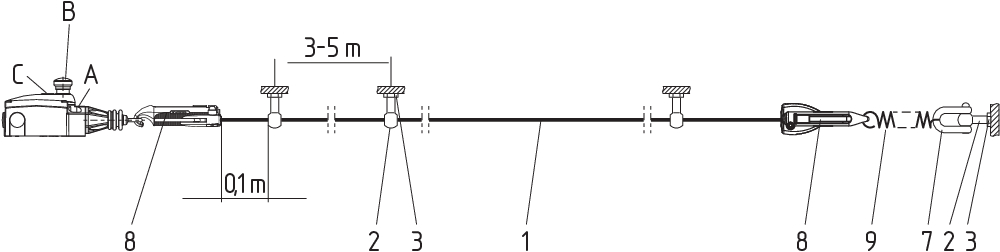

Princípio operacional

kzq90a11

ID: kzq90a11

| 48,5 kB | .jpg | 352.778 x 88.9 mm - 1000 x 252 px - 72 dpi

| 4,0 kB | .png | 74.083 x 18.697 mm - 210 x 53 px - 72 dpi

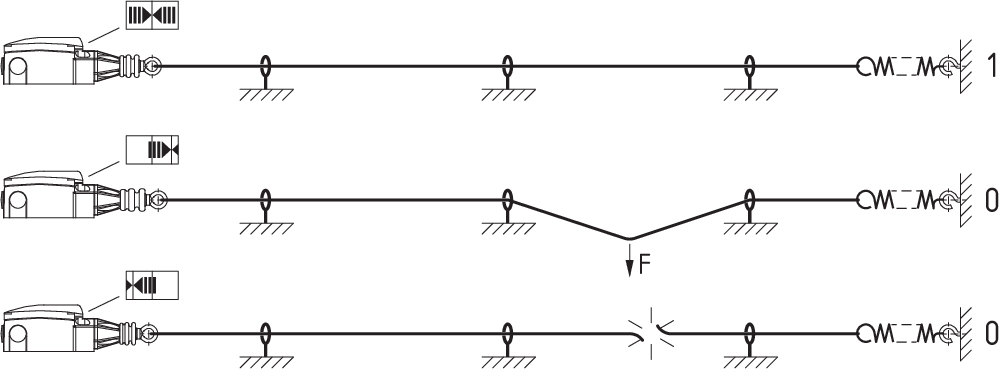

Princípio operacional

kzq90a13

ID: kzq90a13

| 72,1 kB | .cdr |

| 72,8 kB | .jpg | 352.778 x 130.52800000000002 mm - 1000 x 370 px - 72 dpi

| 1,6 kB | .png | 74.083 x 27.517000000000003 mm - 210 x 78 px - 72 dpi

Princípio operacional

kzq90a03

ID: kzq90a03

| 28,7 kB | .cdr |

| 74,1 kB | .jpg | 352.778 x 103.01100000000001 mm - 1000 x 292 px - 72 dpi

| 1,7 kB | .png | 74.083 x 21.519000000000002 mm - 210 x 61 px - 72 dpi

Declaração UE de conformidade
Pdf
Declaração UE de conformidade LOG_COM_lo1de01s
OriginalACE Schmersal
Eletroeletrônica Industrial Ltda.
Av. Brasil, nº 815
Jardim Esplanada
CEP: 18557-646 Boituva - SP
Brasil
Internet: www.schmersal.com.br
Explicação:Pelo presente declaramos que, devido à sua conceção e tipo construtivo, os componentes listados a seguir correspondem aos requisitos das diretivas europeias abaixo citadas.
Denominação do componente:ZQ 900
Tipo:ver código de modelo
Descrição do componente:Interruptor de emergência de acionamento por cabo
Diretivas pertinentes:Diretiva de máquinas2006/42/CE
 Diretiva RoHS2011/65/UE
Normas aplicadas:EN 60947-5-1:2017 + AC:2020
EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017
EN 620:2002 + A1:2010
EN ISO 13850:2015
Responsável pela organização da documentação técnica:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Local e data da emissão:Boituva, 14 de Março de 2023
 GRA_SIG_ksig-y23
 Assinatura legalmente vinculativa
Marco Antonio De Dato
Diretor Projeto & Desenvolvimento

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
