SRB101EXi-1A
SRB101EXi-1A
Descargas
- Função de reinício automático
- Rearme com flanco cadente
- 1 contacto de segurança
- Adequado para processamento de sinais equipamentos de paragem de emergência, encravamentos, etc
- Instalação na Ex-Zona 2
Dados para encomenda
| Descrição do tipo de produtos |
SRB101EXi-1A |
| Número de artigo (Número de encomenda) |
103037576 |
| EAN (European Article Number) |
4030661542744 |
| Número eCl@ss, versão 12.0 |
27-37-18-19 |
| Número eCl@ss, versão 11.0 |
27-37-18-19 |
| Número eCl@ss, versão 9.0 |
27-37-18-19 |
| Número ETIM, versão 7.0 |
EC001449 |
| Número ETIM, versão 6.0 |
EC001449 |
Homologações - Instruções
| Certificados |
ATEX IECEx INMETRO PESO |
Proteção contra explosão
| Proteção contra explosões: Instruções |
EN IEC 60079-0 EN 60079-11 EN IEC 60079-15 |
| Proteção contra explosões-zonas |
2 |
| Proteção contra explosões-categoria de comando |
3G |
| Proteção contra explosões-características |
D II 3 G Ex nA nC IIC T5 Gc (Installation SRB, in Zone 2) D II (2) G [Ex ib Gb] IIC D II (2) D [Ex ib Db] IIIC |
Propriedades globais
| Stress climático |
EN 60068-2-78 |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo |
| Peso bruto |
265 g |
Propriedades globais - Características
| Deteção de quebra do cabo |
Sim |
| Reconhecimento de curto-circuito |
Sim |
| Função de reinício automático |
Sim |
| Deteção de fuga à terra |
Sim |
| Indicação integrada, estado |
Sim |
| Número de contactos auxiliares |
1 |
| Número de LED's |
5 |
| Número de normalmente fechados |
2 |
| Número de contactos de segurança |
1 |
Classificação
| Certificados |
EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 61508 |
| Categoria Stop |
0 |
Avaliação de segurança - Saídas de relé
| Performance Level, Stop 0, até |
e |
| Categoria, Stop 0 |
4 |
| Nível de cobertura de diagnóstico (DC), Stop 0 |
≥ 99 % |
| Valor PFH, Stop 0 |
2,00 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), Stop 0, apropriado para aplicações em |
3 |
| Vida útil |
15 Jahr(e) |
| Falha de causa comum (CCF), mínimo |
65 |
Dados mecânicos
| Resistência mecânica, Mínimo |
10.000.000 Schaltspiele |
| Fixação |
Fixação rápida para perfil normalizado segundo a DIN EN 60715 |
Dados mecânicos - Tecnologia conectiva
| Designação dos terminais |
IEC/EN 60947-1 |
| Secção dos cabos de conexão, mínimo |
0,25 mm² |
| Secção dos cabos de conexão, máximo |
2,5 mm² |
| Binário de aperto dos terminais |
0,6 Nm |
Dados mecânicos - dimensões
| Largura |
22,5 mm |
| Altura |
100 mm |
| Profundidade |
121 mm |
Ambiente
| Tipo de proteção de invólucro |
IP40 |
| Tipo de proteção do espaço de instalação |
IP54 |
| Tipo de proteção do bornes ou terminais |
IP20 |
| Temperatura ambiente |
-25 ... +60 °C |
| Temperatura para armazenar e transportar |
-40 ... +85 °C |
| Resistência à vibração |
10 ... 55 Hz, amplitude 0,35 mm |
| Resistência a impactos |
10 g / 11 ms |
Ambiente - Parâmetros de isolamento
| Medição da rigidez dielétrica da tensão máxima Uimp |
4 kV |
| Categoria de sobre-tensão |
III |
| Grau de contaminação por sujeira |
2 |
Dados elétricos
| Tensão de operação |
24 VDC -10 % / +20 % |
| ondulação remanescente |
10 % |
| Potência instalada |
57 mA |
| Medição da tensão de operação |
24 VDC |
| Medição da tensão de comando DC, mínimo |
20,4 VDC |
| Medição de tensão de comando DC, máximo |
28,8 VDC |
| Categoria de aplicação AC-15 |
230 VAC |
| Categoria de aplicação AC-15 |
2 A |
| Categoria de aplicação DC-13 |
24 VDC |
| Categoria de aplicação DC-13 |
2 A |
| Potência admissão elétrica |
3 W |
| Resistência de contacto, máximo |
0,1 Ω |
| Orientação (Resistência de contacto) |
em perfeitas condições |
| Desativação retardada em caso de queda de energia da rede, típico |
20 ms |
| Atraso drop-out em caso de paragem de emergência., máximo |
20 ms |
| Ligação atrasada no arranque automático, típico |
300 ms |
| ligação atrasada no RESET, típico |
20 ms |
| Material dos contactos, elétrico |
AgSn0. auto limpante, contactos com guia positivo |
Dados elétricos - Entradas digitais
| Resistência de condução, máximo |
30 Ω |
Dados elétricos - Compatibilidade eletromagnética (EMV)
| Imunidade a interferência |
Diretiva CEM |
Dados gerais
| Orientação (Aplicações de aplicação) |
Sensor de segurança Dispositivo de segurança Botão "Paragem de Emergência" Interruptor de emergência - acionamento por cabo |
Orientação
| Orientação (geral) |
Cargas indutivas (contactores, reles, etc.) deverão ser absorvidas por meio de circuitos apropriados |
Exemplo de comutação
| Orientação (exemplo de comutação) |
O exemplo de comutação é o do dispositivo de segurança fechado mostrando o estado sem a presença de tensão. Supervisão de 1 dispositivos de segurança utilizando um sensor de segurança magnético da linhas BNS em cada dispositivo Utilizando-se somente um relê externo ou um disjuntor para comutar a carga, o sistema pode ser enquadrado na categoria de comando 3 de acordo com ISO 13849-1, quando a "exclusão da falha do disjuntor externo" puder ser documentada / registrada como por exemplo na utilização de um contactor confiável, superdimensionado. Um segundo contactor leva a uma elevação da segurança através de uma desconexão redundante da carga. Um segundo contactor leva a uma elevação da segurança através de uma desconexão redundante da carga. Para proteção de um dispositivo de segurança até a PL e e categoria 4 O circuito de retorno supervisiona a posição dos disjuntores KA e KB. Arranque automático: A programação de arranque automático é efetuada através da integração do circuito de retorno nos terminais X1/X2. Quando o circuito de retorno não é necessário, ele pode ser substituído por uma ponte. |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
ATEX Certificate
IECEx Certificação
Certificação INMETRO
PESO-Zertifikat
Folheto
Faça download da versão mais recente do Adobe Reader

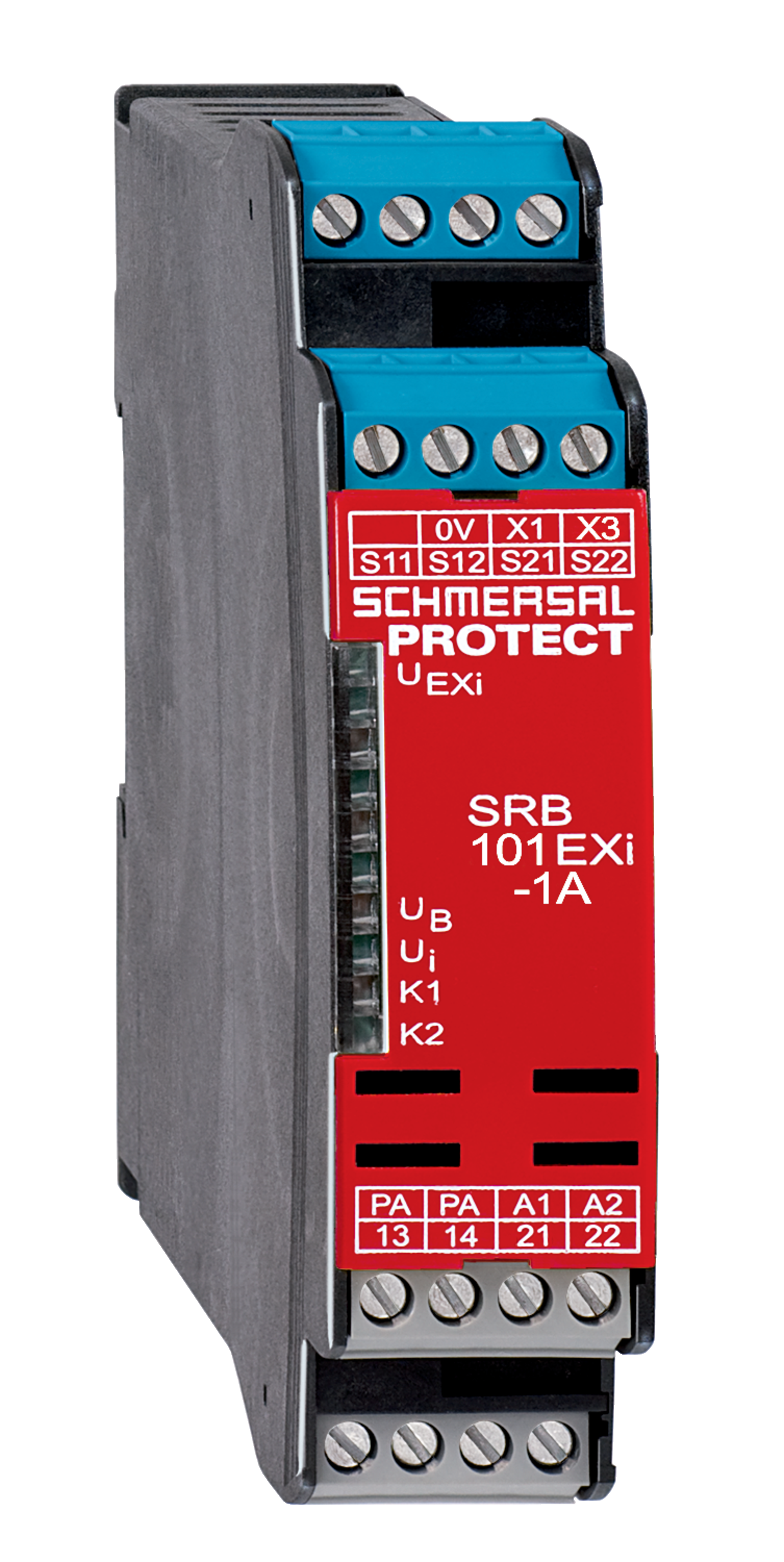

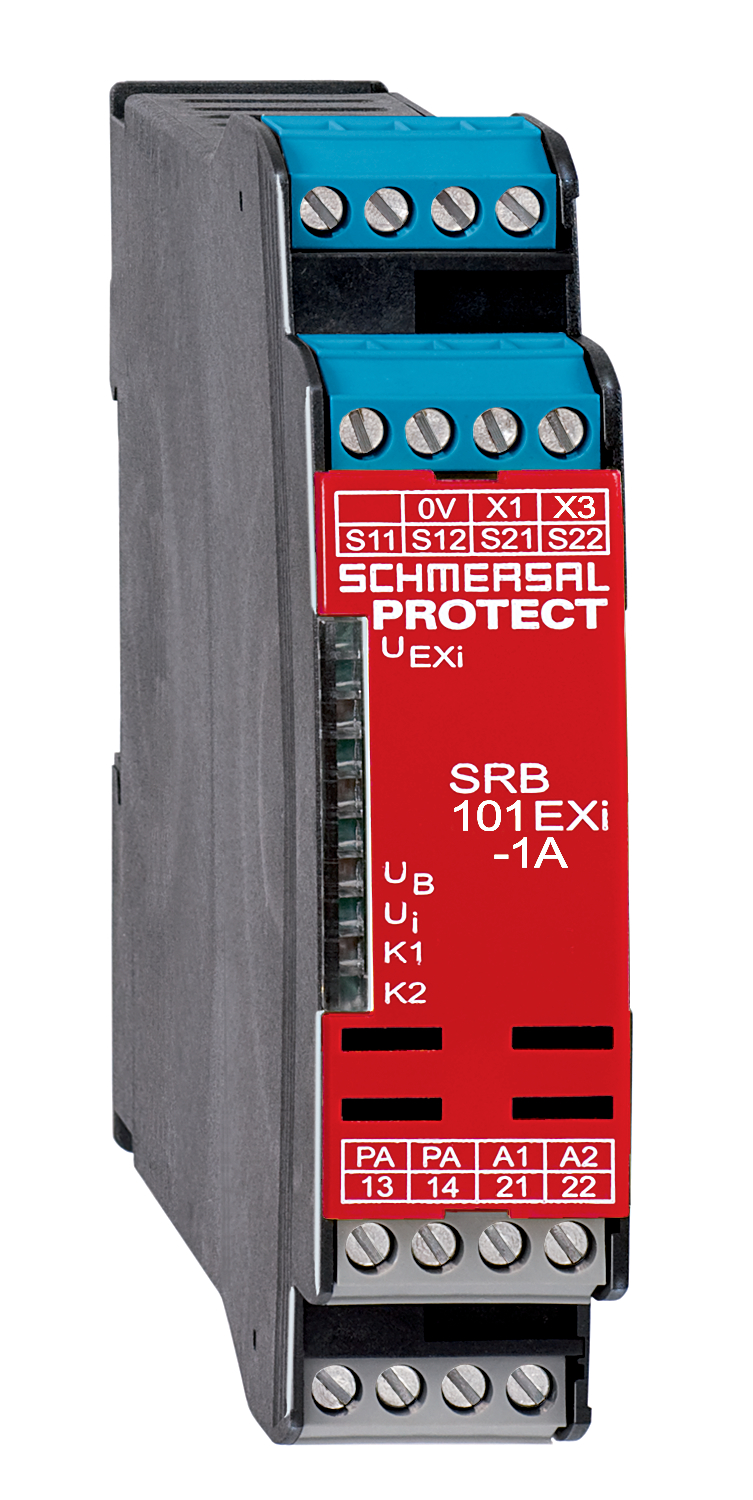

Foto do produto (foto individual do catálogo )
ID: ksrb1f05
| 761,0 kB | .jpg | 265.642 x 529.167 mm - 753 x 1500 px - 72 dpi
| 88,5 kB | .png | 74.083 x 147.461 mm - 210 x 418 px - 72 dpi
| 50,0 kB | .jpg | 62.089000000000006 x 123.47200000000001 mm - 176 x 350 px - 72 dpi
| 32,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,5 MB | .png | 169.333 x 337.312 mm - 2000 x 3984 px - 300 dpi
Desenho dimensional componente básico
Símbolo (norma técnica)

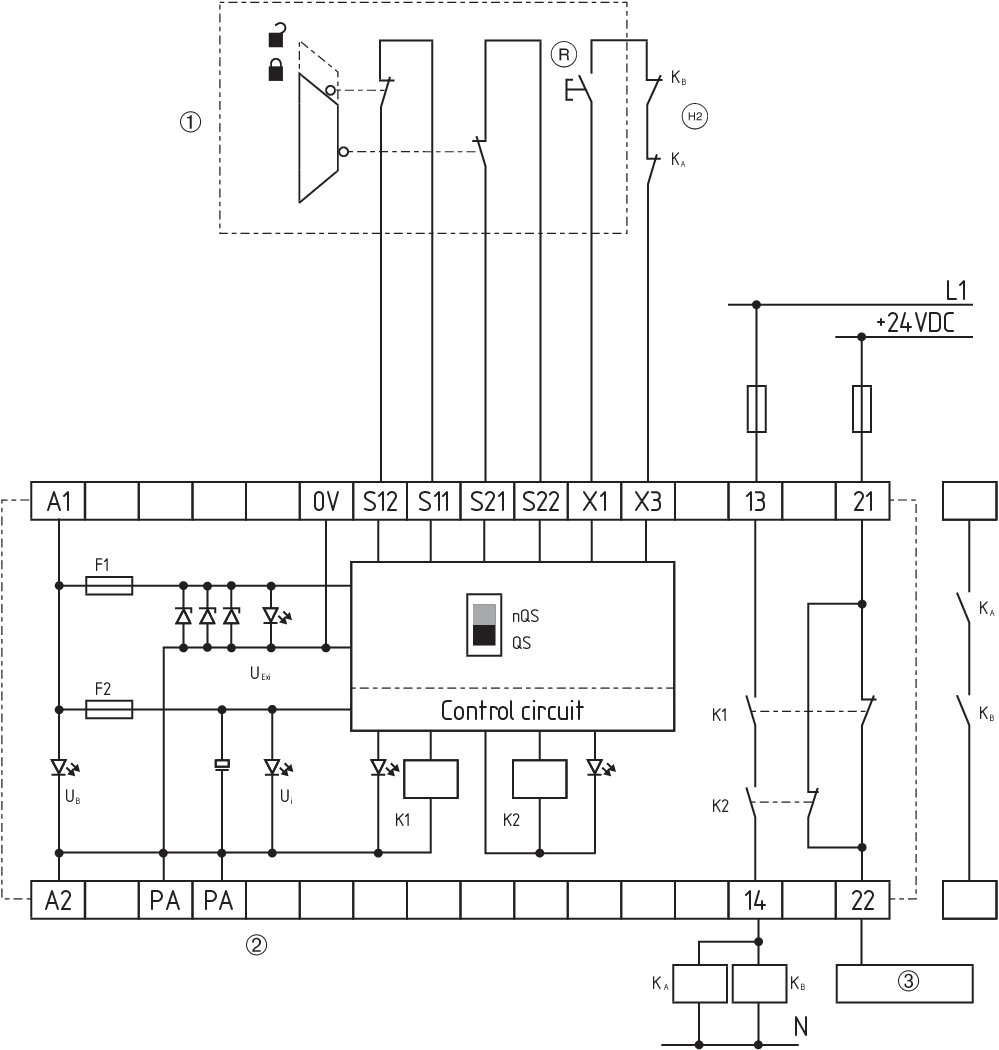

Exemplo de ligação
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | SRB101EXi-1A |
| Type: | See ordering code |
| Marking: | D II 3 (2) G Ex ec nC [ib Gb] IIC T5 Gc D II (2) D [Ex ib Db] IIIC |
| Description of the component: | Safety-monitoring module for emergency stop circuits and guard door monitoring |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| EMC-Directive | 2014/30/EU | |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN IEC 60079-0:2018 EN 60079-7:2015 EN IEC 60079-7:2015 / A1:2018 EN 60079-11:2012 EN IEC 60079-15:2019 EN 60947-5-1:2017 + AC:2020 EN ISO 13849-1:2015 EN ISO 13849-2:2012 |
| Notified body for certification of the QA system in accordance with Appendix X in accordance with 2006/42/EC, Appendix IV in accordance with 2014/34/EU and for ATEX certification: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| Type Examination Certificate: | TÜV 22 ATEX 8837 X |
| This certificate refers only to the certification of the products in accordance with the Explosion Protection Directive 2014/34/EU (ATEX). Product conformity in accordance with the Machinery Directive 2006/42/EC is declared by the manufacturer under its own responsibility. |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, October 30, 2024 |
 |
| Authorised signature Philip Schmersal Managing Director |
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
Generated at: 17/04/2026, 14:46
