SRB-E-232ST-CC
SRB-E-232ST-CC
- Terminais com mola de fixação encaixáveis com codificação
- STOP 0 / 1 Função
- 1 oder 2 canal conectar
- 2 Saídas de segurança STOP 0
- 3 contactos de segurança STOP 1
- Retardo na desactivação 0 … 30
Dados para encomenda
| Descrição do tipo de produtos |
SRB-E-232ST-CC |
| Número de artigo (Número de encomenda) |
103016575 |
| EAN (European Article Number) |
4030661510408 |
| Número eCl@ss, versão 12.0 |
27-37-18-19 |
| Número eCl@ss, versão 11.0 |
27-37-18-19 |
| Número eCl@ss, versão 9.0 |
27-37-18-19 |
| Número ETIM, versão 7.0 |
EC001449 |
| Número ETIM, versão 6.0 |
EC001449 |
Homologações - Instruções
| Certificados |
TÜV cULus |
Propriedades globais
| Instruções |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo |
| Peso bruto |
250 g |
Propriedades globais - Características
| Deteção de quebra do cabo |
Sim |
| Reconhecimento de curto-circuito |
Sim |
| Terminais amovíveis |
Sim |
| Entrada iniciação |
Sim |
| Circuito de retorno |
Sim |
| Função de reinício automático |
Sim |
| Reset deteção de flanco |
Sim |
| Deteção de fuga à terra |
Sim |
| Indicação integrada, estado |
Sim |
| Indicação integrada, código de erro |
Sim |
| Número de contactos auxiliares |
1 |
| Número de LED's |
6 |
| Número de normalmente fechados |
2 |
| Número de normalmente abertos |
1 |
| Número de contactos de segurança, STOP 1 |
3 |
| Número de saídas digitais seguras, STOP 0 |
2 |
| Número de saídas de sinalização |
1 |
Classificação
| Certificados |
EN ISO 13849-1 EN IEC 62061 EN IEC 61508 |
| Categoria Stop |
0 1 |
Avaliação de segurança - Saídas de relé
| Performance Level, até |
e |
| Categoria de controlo |
4 |
| Nível de cobertura de diagnóstico (DC) |
> 94 % |
| Valor PFH |
1,25 x 10⁻⁸ /h |
| Valor PFD |
5,30 x 10⁻⁵ |
| Safety Integrity Level (SIL), apropriado para aplicações em |
3 |
| Vida útil |
20 Jahr(e) |
| Falha de causa comum (CCF), mínimo |
65 |
Avaliação de segurança - Saídas digitais seguras
| Performance Level, até |
e |
| Categoria de controlo |
4 |
| Valor PFH |
2,66 x 10⁻⁹ /h |
| Valor PFD |
2,42 x 10⁻⁵ |
| Safety Integrity Level (SIL), apropriado para aplicações em |
3 |
| Vida útil |
20 Jahr(e) |
Dados mecânicos
| Resistência mecânica, Mínimo |
10.000.000 Schaltspiele |
| Fixação |
Fixação rápida para perfil normalizado segundo a DIN EN 60715 |
Dados mecânicos - Tecnologia conectiva
| Designação dos terminais |
IEC/EN 60947-1 |
| Secção dos cabos de conexão, mínimo |
0,25 mm² |
| Secção dos cabos de conexão, máximo |
1,5 mm² |
| Tipo de cabo admissível |
Rígido de um fio Flexível |
| Conexão (mecânico) |
Terminais com mola de fixação removíveis |
Dados mecânicos - dimensões
| Largura |
22,5 mm |
| Altura |
98 mm |
| Profundidade |
115 mm |
Ambiente
| Tipo de proteção de invólucro |
IP40 |
| Tipo de proteção do espaço de instalação |
IP54 |
| Tipo de proteção do bornes ou terminais |
IP20 |
| Temperatura ambiente |
-25 ... +60 °C |
| Temperatura para armazenar e transportar |
-40 ... +85 °C |
| Resistência à vibração |
10 ... 55 Hz, amplitude 0,35 mm |
| Resistência a impactos |
30 g / 11 ms |
Ambiente - Parâmetros de isolamento
| Medição da rigidez dielétrica da tensão máxima Uimp, saída segura do relé |
4 kV |
| Medição da rigidez dielétrica da tensão máxima Uimp, saída de semicondutor |
0,8 kV |
| Categoria de sobre-tensão |
III |
| Grau de contaminação por sujeira |
2 |
Dados elétricos
| Tensão de operação |
24 VDC -20 % / +20 % |
| ondulação remanescente |
10 % |
| Medição da tensão de operação |
24 VDC |
| Medição da tensão de comando DC, mínimo |
19,2 VDC |
| Medição de tensão de comando DC, máximo |
28,8 VDC |
| Potência admissão elétrica |
3 W |
| Resistência de contacto, máximo |
0,1 Ω |
| Orientação (Resistência de contacto) |
em perfeitas condições |
| Desativação retardada em caso de queda de energia da rede, típico |
10 ms |
| Desativação retardada em caso de PARAGEM DE EMERGÊNCIA, típico |
10 ms |
| Ligação atrasada no arranque automático, típico |
150 ms |
| ligação atrasada no RESET, típico |
150 ms |
| Frequência de comutação, máximo |
0,3 Hz |
| Material dos contactos, elétrico |
Ag-Ni, auto limpante, contactos com guia positivo |
Dados elétricos - Saídas digitais seguras
| Queda de tensão Ud, máximo |
0,5 V |
| Corrente residual Ir, máximo |
1 mA |
| Voltagem, categoria de aplicação DC-12 |
24 VDC |
| Potência, categoria de aplicação DC-12 |
2 A |
| Voltagem, categoria de aplicação DC-13 |
24 VDC |
| Potência, categoria de aplicação DC-13 |
2 A |
Dados elétricos - Saídas de relé seguras
| Voltagem, categoria de aplicação AC-15 |
230 VAC |
| Potência, categoria de aplicação AC-15 |
4 A |
| Voltagem, categoria de aplicação DC-13 |
24 VDC |
| Potência, categoria de aplicação DC-13 |
4 A |
| Capacidade de comutação, mínimo |
10 VDC |
| Capacidade de comutação, mínimo |
10 mA |
| Capacidade de comutação, máximo |
250 VAC |
| Capacidade de comutação, máximo |
6 A |
Dados elétricos - Entradas digitais
| Resistência de condução, máximo |
40 Ω |
Dados elétricos - Saída digital
| Voltagem, categoria de aplicação DC-12 |
24 VDC |
| Potência, categoria de aplicação DC-12 |
0,1 A |
Dados elétricos - Saídas de relé (contactos auxiliar)
| Capacidade de comutação, máximo |
24 VDC |
| Capacidade de comutação, máximo |
1 A |
Dados elétricos - Compatibilidade eletromagnética (EMV)
| Imunidade a interferência |
Diretiva CEM |
Indicação de estado
| Estados funcionais exibidos |
Tensão interna de operação Uisub> Estado do módulo Códigos de erro |
Dados gerais
| Orientação (Aplicações de aplicação) |
Sensor de segurança Dispositivo de segurança Dispositivo de segurança giratório Botão "Paragem de Emergência" Interruptor de emergência - acionamento por cabo Cortina ótica de segurança Barreiras óticas de segurança |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Certificação UL
Certificação TÜV
Folheto
SISTEMA-VDMA Biblioteca/Library
Faça download da versão mais recente do Adobe Reader

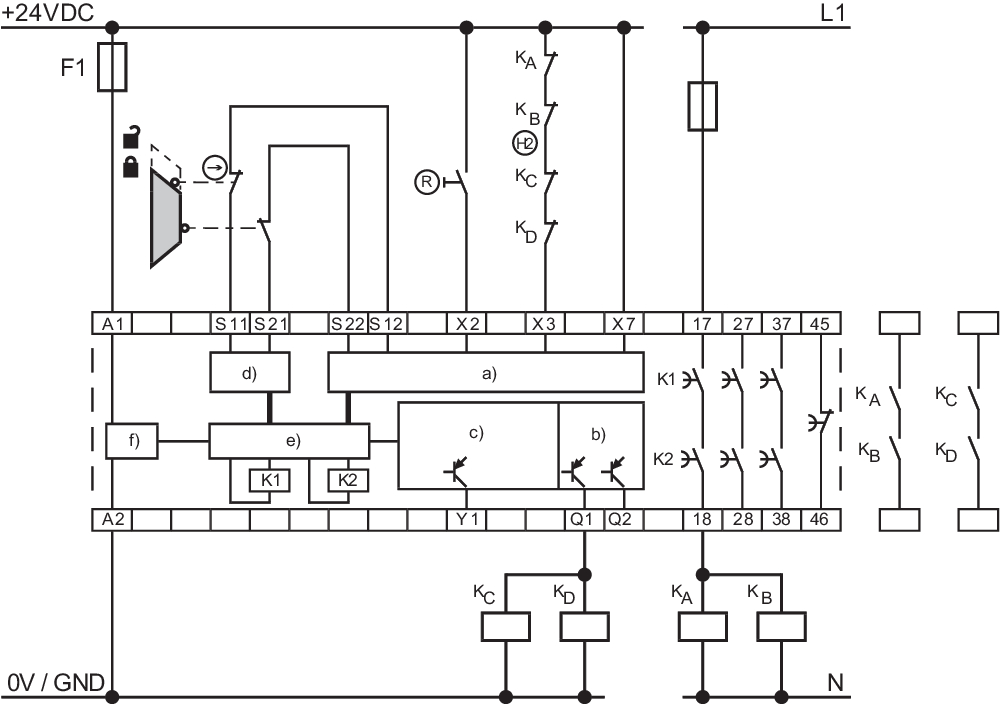

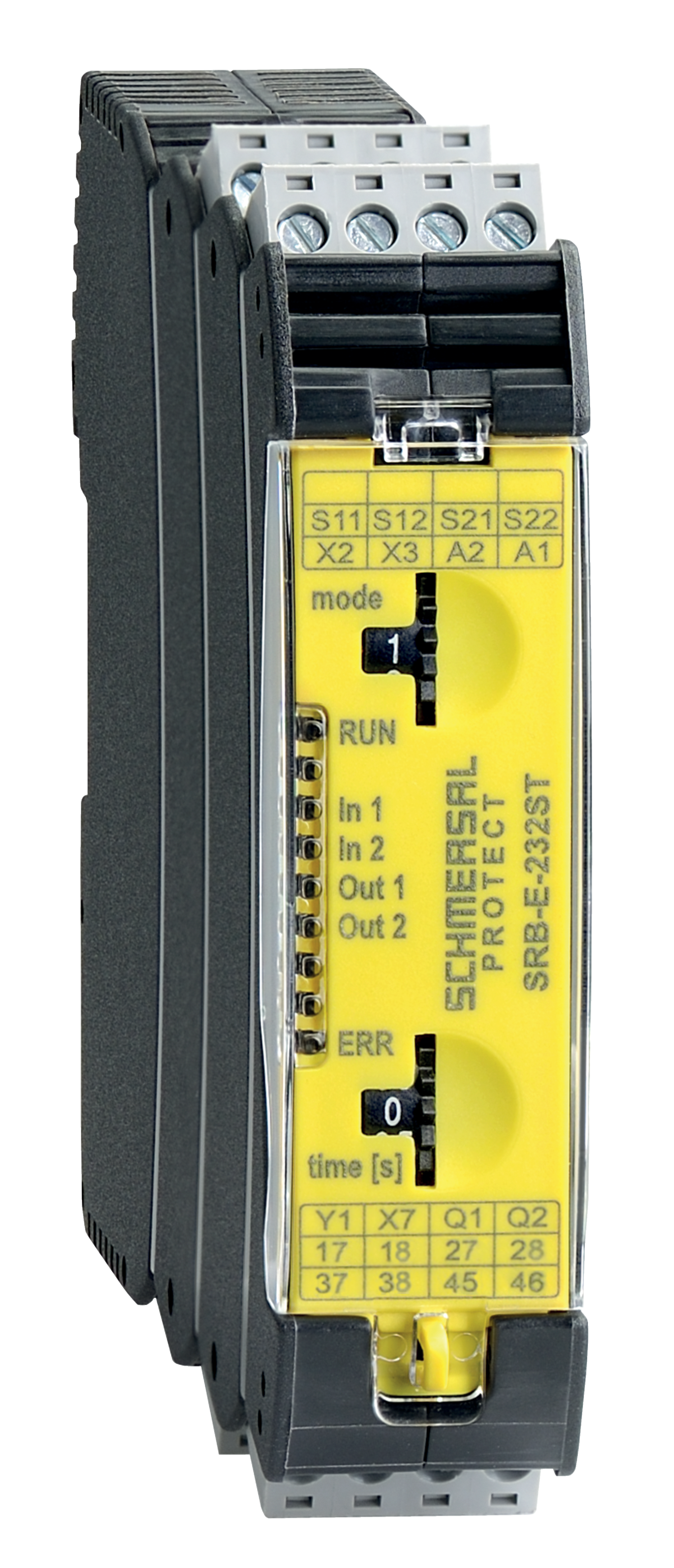

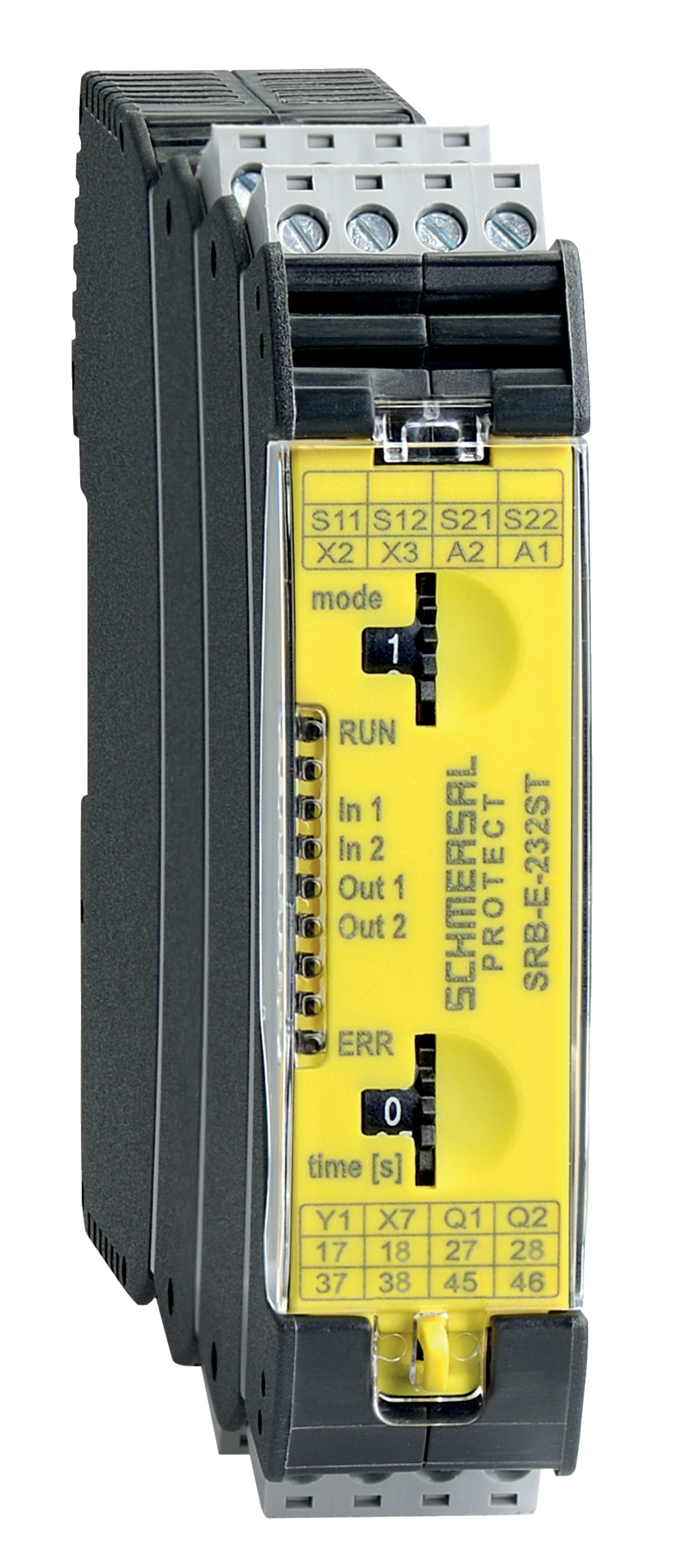

Foto do produto (foto individual do catálogo )
ID: ksrb2f38
| 1,0 MB | .jpg | 352.778 x 820.561 mm - 1000 x 2326 px - 72 dpi
| 188,5 kB | .png | 74.083 x 172.156 mm - 210 x 488 px - 72 dpi
| 37,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 12,6 MB | .png | 169.333 x 393.954 mm - 2000 x 4653 px - 300 dpi
| 46,9 kB | .jpg | 52.917 x 123.47200000000001 mm - 150 x 350 px - 72 dpi
Video ID: Mr-Safety-SRB-E
(Vimeo)
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | SRB-E-232ST |
| Type: | See ordering code |
| Description of the component: | Relay safety combination for emergency stop circuits, guard door monitoring, magnetic safety switches and AOPDs |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN ISO 13849-1:2015 EN ISO 13849-2:2012 IEC 61508 parts 1-7:2010 EN 62061:2005 + AC:2010 + A1:2013 + A2:2015 |
| Notified body, which approved the full quality assurance system, referred to in Appendix X, 2006/42/EC: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein 51105 Köln ID n°: 0035 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, March 14, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU Declaration of Conformity | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | SRB-E-232ST |
| Type: | See ordering code |
| Description of the component: | Relay-safety combination for emergency stop circuits, guard door monitoring, solenoid safety switches and AOPDs |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN ISO 13849-1:2023 EN ISO 13849-2:2012 IEC 61508 parts 1-7:2010 |
| Notified body for Type Examination: | TÜV Rheinland Industrie Service GmbH Am Grauen Stein, 51105 Köln ID n°: 0035 |
| EC-Type Examination Certificate: | 01/205/5635.01/25 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, September 23, 2025 |
|
| Authorised signature Philip Schmersal Managing Director |
