SLB 200-C04-1R
SLB 200-C04-1R
Descargas
- Permite ligar até 2 pares de barreiras ópticas SLB 200
- 1 contacto de segurança
- 1 Saída de sinal
Dados para encomenda
| Revisão (capacidade de entregar) |
Excluído do programa de fornecimento! |
| Descrição do tipo de produtos |
SLB 200-C04-1R |
| Número de artigo (Número de encomenda) |
101138897 |
| EAN (European Article Number) |
4030661281537 |
| Número eCl@ss, versão 12.0 |
27-27-27-01 |
| Número eCl@ss, versão 11.0 |
27-27-27-01 |
| Número eCl@ss, versão 9.0 |
27-27-27-01 |
| Número ETIM, versão 7.0 |
EC001831 |
| Número ETIM, versão 6.0 |
EC001831 |
Propriedades globais
| Instruções |
EN IEC 61496-2 EN ISO 13849-1 EN IEC 61496-1 |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro |
| Tempo de reação, máximo |
30 ms |
| Peso bruto |
350 g |
Propriedades globais - Características
| Entrada iniciação |
Sim |
| Circuito de retorno |
Sim |
| Função de reinício automático |
Sim |
| Reset deteção de flanco |
Sim |
| Indicação integrada, estado |
Sim |
| Número de LED's |
4 |
| Número de contactos de segurança |
1 |
| Número de saídas de sinalização |
1 |
Classificação
| Certificados |
EN IEC 61508 |
| Performance Level, até |
d |
| Categoria de controlo |
2 |
| Safety Integrity Level (SIL), apropriado para aplicações em |
2 |
| Vida útil |
20 Jahr(e) |
Dados mecânicos
| Fixação |
Fixação rápida para perfil normalizado segundo a DIN EN 60715 |
Dados mecânicos - Tecnologia conectiva
| Tipo de conexão |
Ligação por parafuso M20 x 1.5 |
| Secção dos cabos de conexão, máximo |
4 mm² |
| Orientação |
Todas as especificações incluindo ponteiras de cabo. |
Dados mecânicos - dimensões
| Largura |
45 mm |
| Altura |
84 mm |
| Profundidade |
118 mm |
Ambiente
| Tipo de proteção de invólucro |
IP40 |
| Tipo de proteção do espaço de instalação |
IP54 |
| Tipo de proteção do bornes ou terminais |
IP20 |
| Temperatura ambiente |
+0 ... +50 °C |
| Temperatura para armazenar e transportar |
-20 ... +80 °C |
| Resistência à vibração |
10 ... 55 Hz, amplitude 0,35 mm |
| Resistência a impactos |
10 g / 16 ms |
Ambiente - Parâmetros de isolamento
| Medição da rigidez dielétrica da tensão máxima Uimp |
4,8 kV |
| Categoria de sobre-tensão |
II |
| Grau de contaminação por sujeira |
3 |
Dados elétricos
| Tensão de operação |
24 VDC -20 % / +20 % |
| Medição da tensão de operação |
24 VDC |
| Corrente operacional nominal |
180 mA |
| Categoria de aplicação AC-15 |
250 VAC |
| Categoria de aplicação AC-15 |
2 A |
| Categoria de aplicação DC-13 |
24 VDC |
| Categoria de aplicação DC-13 |
2 A |
| Atraso na operação, máximo |
300 ms |
| Frequência de comutação, máximo |
10 Hz |
Dados elétricos - Compatibilidade eletromagnética (EMV)
| Imunidade a interferência |
Diretiva CEM |
Indicação de estado
| Estados funcionais exibidos |
RELAY, verde: Contacto de segurança fechado RELAY, vermelho: Contacto de segurança aberto |
Dados gerais
| Orientação (Aplicações de aplicação) |
Barreiras óticas de segurança |
Orientação
| Orientação (geral) |
Cargas indutivas (contactores, reles, etc.) deverão ser absorvidas por meio de circuitos apropriados Para ajustar o tipo de operação desejado e a quantidade de barreiras óticas conectadas deve ser removida a tampa do invólucro do módulo de segurança. Im Na entrega do produto todos os interruptores se encontram na posição 1. As funções podem ser selecionadas por meio de um interruptor DIP interno. Botões de teste (T): O botão de teste é ligado ao circuito de retorno X13 e X14 para executar o teste da monitorização de barreiras óticas de segurança. Os bornes X15 e X16 devem ser ligados em ponte. |
| Interruptor DIP 1, Posição 1 |
Com controlo de contactor |
| Interruptor DIP 1, Posição 2 |
Sem controlo de contactor |
| Interruptor DIP 2, Posição 1 |
Com bloqueio de arranque / rearme |
| Interruptor DIP 2, Posição 2 |
Sem bloqueio de arranque / rearme |
| Interruptor DIP 3, Posição 1 |
Conexão de 2 barreira(s) ótica(s) |
| Interruptor DIP 3, Posição 2 |
Conexão de 1 barreira(s) ótica(s) |

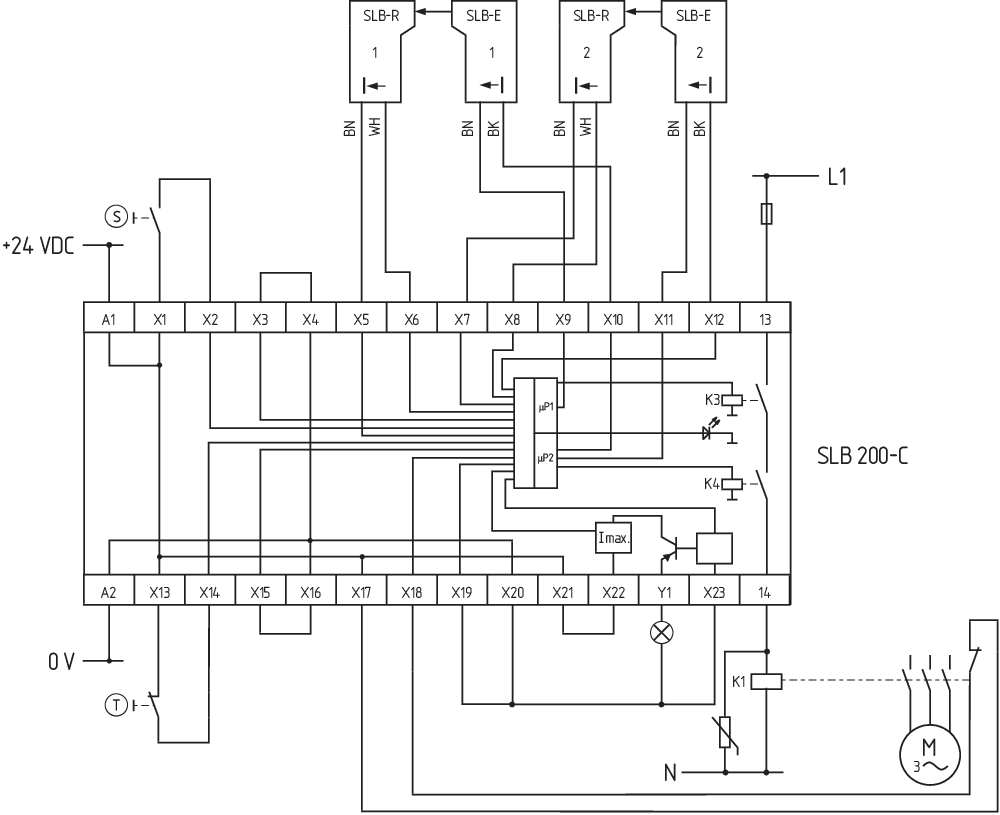

Exemplo de comutação
| Orientação (exemplo de comutação) |
O exemplo de comutação mostra o estado sem a presença de tensão. Monitorização de até 2 pares de barreiras óticas de segurança e do contactor do motor através do módulo de segurança SLB 200-C Controle de disjuntor: Para a monitorização de contactores externos o circuito de retorno é ligado nos bornes X17 e X18 . Os bornes X19 e X20 devem ser ligados em ponte. Botão de START (S): Com o botão de arranque pode-se arrancar novamente a monitorização de barreiras óticas de segurança após um rearme ou interrupção. Os bornes X3 e X4 devem ser ligados em ponte. É possível a ligação de um par de barreiras óticas de segurança. |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Exemplo de ligação (cablagem elétrica)
Faça download da versão mais recente do Adobe Reader

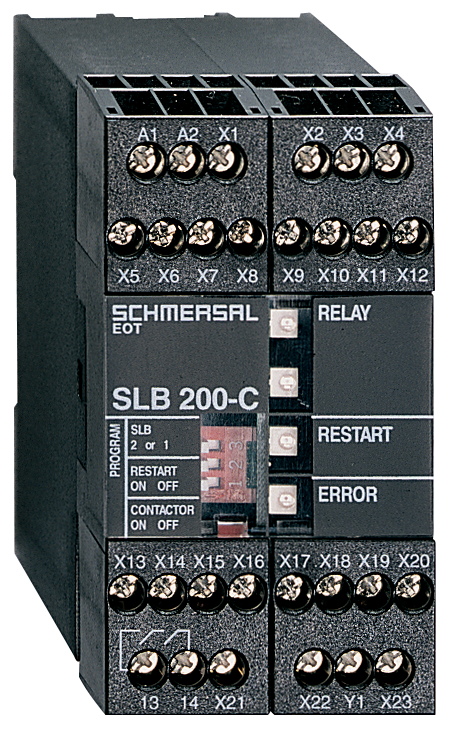

Foto do produto (foto individual do catálogo )
