AZ 335-11ZRK-M20
AZ 335-11ZRK-M20
Descargas
- 1 entrada de condutor M 20 x 1.5
- disponível com LED
- invólucro metálico
- Longa durabilidade
- Codificação universal
- 40,5 mm x 114 mm x 38 mm
- Cabeça do actuador, pode ser deslocado 4 x 90º
- Pode ser montado em superfície plana
- Contactos com alto nível de segurança com tensões baixas
- Furos longitudinais para regulagem, furos redondos para fixar
Dados para encomenda
| Revisão (capacidade de entregar) |
Excluído do programa de fornecimento! |
| Descrição do tipo de produtos |
AZ 335-11ZRK-M20 |
| Número de artigo (Número de encomenda) |
101183420 |
| Número eCl@ss, versão 12.0 |
27-27-26-02 |
| Número eCl@ss, versão 11.0 |
27-27-26-02 |
| Número eCl@ss, versão 9.0 |
27-27-26-02 |
| Número ETIM, versão 7.0 |
EC002592 |
| Número ETIM, versão 6.0 |
EC002592 |
Propriedades globais
| Nível de codificação conforme EN ISO 14119 |
baixa |
| Material do invólucro |
Alumínio |
| Material do revestimento do compartimento |
pintura de fábrica |
| Peso bruto |
235 g |
Propriedades globais - Características
| Força de retenção |
Sim |
| Número de contactos auxiliares |
1 |
| Número de contactos de segurança |
1 |
Classificação
| Certificados |
EN ISO 13849-1 EN IEC 60947-5-1 |
| Vida útil |
20 Jahr(e) |
Classificação - saídas de segurança
| B10D Contacto normalmente fechado (NC) |
2.000.000 Schaltspiele |
| B10D contacto normalmente aberto (NA) |
1.000.000 Schaltspiele |
| Orientação (B10D contacto normalmente aberto (NO)) |
com 10 % Ie e carga óhmica de contacto |
Dados mecânicos
| Resistência mecânica, Mínimo |
10.000.000 Schaltspiele |
| Força de retenção |
30 N |
| Percurso de abertura, obrigatório |
10,7 mm |
| Força de abertura obrigatória, mínimo |
5 N |
| Orientação (força de abertura obrigatória) |
por contacto normalmente fechado |
Dados mecânicos - Tecnologia conectiva
| Tipo de conexão |
Ligação por parafuso M20 x 1.5 |
| Secção dos cabos de conexão, mínimo |
0,75 mm² |
| Secção dos cabos de conexão, máximo |
2,5 mm² |
| Orientação |
Todas as especificações incluindo ponteiras de cabo. |
Dados mecânicos - dimensões
| Comprimento de sensor |
38 mm |
| Largura de sensor |
40,5 mm |
| Altura do sensor |
114 mm |
Ambiente
| Tipo de proteção |
IP67 |
| Temperatura ambiente |
-30 ... +90 °C |
Ambiente - Parâmetros de isolamento
| Tensão calculada de isolamento Ui |
500 V |
| Medição da rigidez dielétrica da tensão máxima Uimp |
6 kV |
Dados elétricos
| Corrente de ensaio térmico |
10 A |
| Categoria de aplicação AC-15 |
230 VAC |
| Categoria de aplicação AC-15 |
4 A |
| Categoria de aplicação DC-13 |
24 VDC |
| Categoria de aplicação DC-13 |
4 A |
| Elemento de comutação |
Contacto normalmente fechado/contacto normalmente aberto (NA/NO) |
| Princípio de comutação |
Comutação lenta |
| Material dos contactos, elétrico |
Prata |
Escopo do fornecimento
| Escopo do fornecimento |
O atuador não está incluído no fornecimento. |
Orientação
| Orientação (geral) |
São possíveis 8 níveis de arranque girando o elemento atuador 4 x 90º. Para isso é necessária uma chave de parafusos Torx T10. O cabeçote de acionamento não pode ser perdido mesmo quando o parafuso estiver solto, e desta maneira o interruptor não pode ser manipulado. |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Faça download da versão mais recente do Adobe Reader
Foto do produto (foto individual do catálogo )
ID: kaz33f01
| 1,1 MB | .jpg | 352.778 x 779.2860000000001 mm - 1000 x 2209 px - 72 dpi
| 155,9 kB | .png | 74.083 x 163.68900000000002 mm - 210 x 464 px - 72 dpi
| 33,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 11,7 MB | .png | 166.55700000000002 x 368.009 mm - 2000 x 4419 px - 305 dpi
| 42,1 kB | .jpg | 55.739000000000004 x 123.47200000000001 mm - 158 x 350 px - 72 dpi
Desenho dimensional componente básico
Diagrama das comutações
Contacto fechado
Contacto aberto
Área de ajuste
Ponto de engate
Trajeto/ângulo de abertura forçadaPrincípio operacional
Princípio operacional
Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
Generated at: 15/04/2026, 06:18
Histórico
T4V10H 336-11Z-1183
EX-SHGV/L01/113+BOWR-2GD

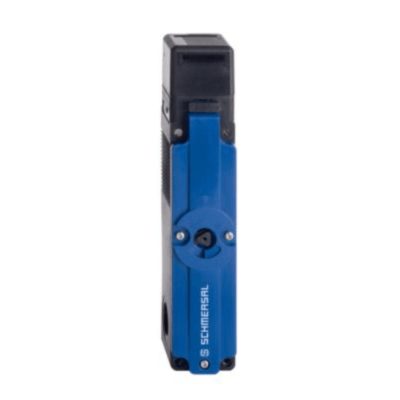

AZM150SK-11/11R-230
