AZ 335-11ZRK-M20
AZ 335-11ZRK-M20
Downloads
- 1 entrata cavo M 20 x 1.5
- Disponibile con LED
- Custodia di metallo
- Lunga durata
- Codifica universale
- 40,5 mm x 114 mm x 38 mm
- Testa di azionamento ruotabile di 4 x 90°
- Montabile su superficie
- Elevata sicurezza di contatti con correnti basse
- Fori per il fissaggio con asole verticali per la regolazione
Dati per l'ordine
| Nota (possibilità di fornitura) |
Non più disponibile! |
| Codice |
AZ 335-11ZRK-M20 |
| Codice articolo (codice d'ordine) |
101183420 |
| Numero eCl@ss, versione 12.0 |
27-27-26-02 |
| Numero eCl@ss, versione 11.0 |
27-27-26-02 |
| Numero eCl@ss, versione 9.0 |
27-27-26-02 |
| Numero ETIM, versione 7.0 |
EC002592 |
| Numero ETIM, versione 6.0 |
EC002592 |
Dati generali
| Livello di codifica secondo EN ISO 14119 |
ridotta |
| Materiale della custodia |
Alluminio |
| Materiale del rivestimento della custodia |
verniciato |
| Peso lordo |
235 g |
Dati generali - Caratteristiche
| Forza di ritenuta maggiorata |
Sì |
| quantità di contatti ausiliari |
1 |
| quantità di contatti di sicurezza |
1 |
Osservazioni per la sicurezza
| Prescrizioni |
EN ISO 13849-1 EN IEC 60947-5-1 |
| Durata di utilizzo |
20 Anno(i) |
Osservazioni per la sicurezza - Uscite di sicurezza
| B10D contatti d'apertura (NC) |
2.000.000 manovre |
| B10D contatto di chiusura (NO) |
1.000.000 manovre |
| Osservazioni (B10D contatto NO) |
con 10% Ie e carico ohmico |
Dati meccanici
| Durata meccanica, minimo |
10.000.000 manovre |
| Forza di ritenuta |
30 N |
| corsa d'apertura obbligata |
10,7 mm |
| Forza di apertura obbligata, minima |
5 N |
| Osservazioni (forza d'apertura obbligata) |
per ciascun contatto NC |
Dati meccanici - Tecnologia di collegamento
| Connettore di collegamento |
Collegamento a vite M20 x 1.5 |
| Sezione di collegamento, minima |
0,75 mm² |
| Sezione di collegamento, massimo |
2,5 mm² |
| Osservazioni |
Tutte le indicazioni sulla sezione del cavo includono le bussole del conduttore. |
Dati meccanici - Dimensioni
| lunghezza del sensore |
38 mm |
| larghezza del sensore |
40,5 mm |
| altezza del sensore |
114 mm |
Condizioni ambientali
| Grado di protezione |
IP67 |
| Temperatura ambiente |
-30 ... +90 °C |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
500 V |
| Resistenza alla tensione impulsiva nominale |
6 kV |
Dati elettrici
| Corrente termica continua |
10 A |
| Categoria d'utilizzo AC-15 |
230 VAC |
| Categoria d'utilizzo AC-15 |
4 A |
| Categoria d'utilizzo DC-13 |
24 VDC |
| Categoria d'utilizzo DC-13 |
4 A |
| Elemento di commutazione |
contatto di chiusura (NO) / contatti d'apertura (NC) / |
| principio di comando |
Commutazione lenta |
| Materiale dei contatti, elettrici |
Argento |
Fornitura
| Fornitura |
Actuator must be ordered separately. |
Osservazioni
| Nota (generale) |
Mediante rotazione del castelletto (4 scatti di 90°) sono possibili 8 piani di azionamento. A tal fine è necessario un cacciavite Torx T10. La testa di azionamento non può essere persa in caso di vite allentata, perché l'interruttore non è manipolabile. |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Download dell'ultima versione di Adobe Reader

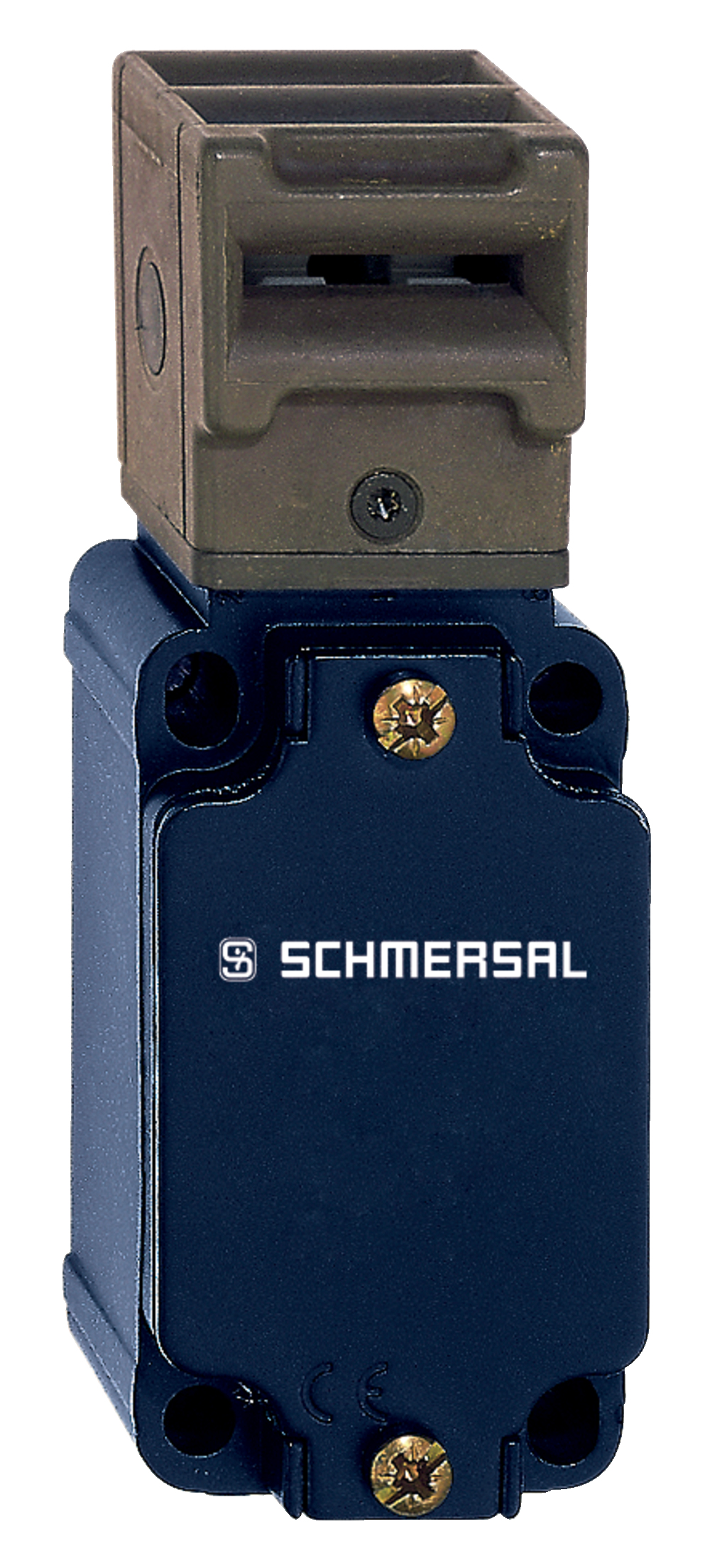

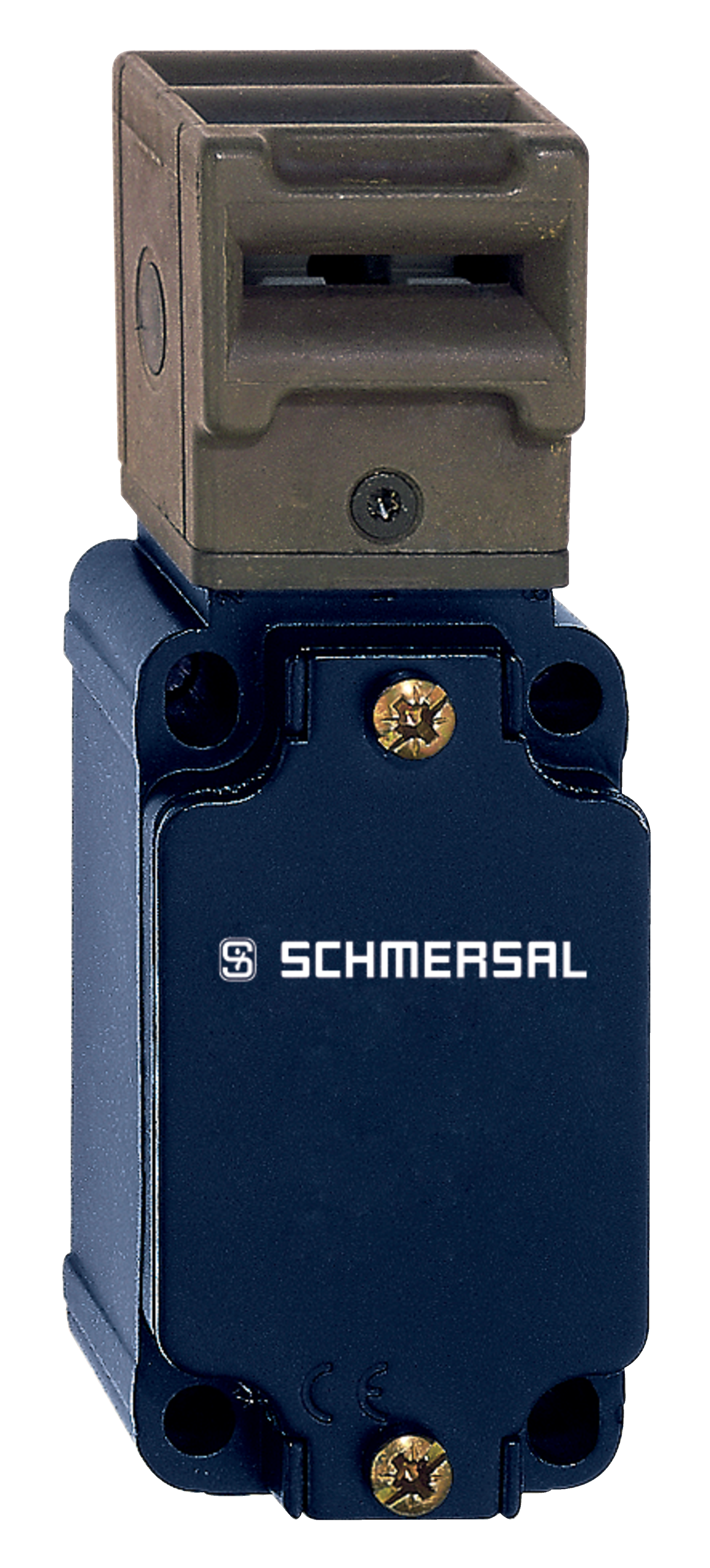

Immagine del prodotto (foto singola per catalogo)
ID: kaz33f01
| 1,1 MB | .jpg | 352.778 x 779.2860000000001 mm - 1000 x 2209 px - 72 dpi
| 155,9 kB | .png | 74.083 x 163.68900000000002 mm - 210 x 464 px - 72 dpi
| 33,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 11,7 MB | .png | 166.55700000000002 x 368.009 mm - 2000 x 4419 px - 305 dpi
| 42,1 kB | .jpg | 55.739000000000004 x 123.47200000000001 mm - 158 x 350 px - 72 dpi

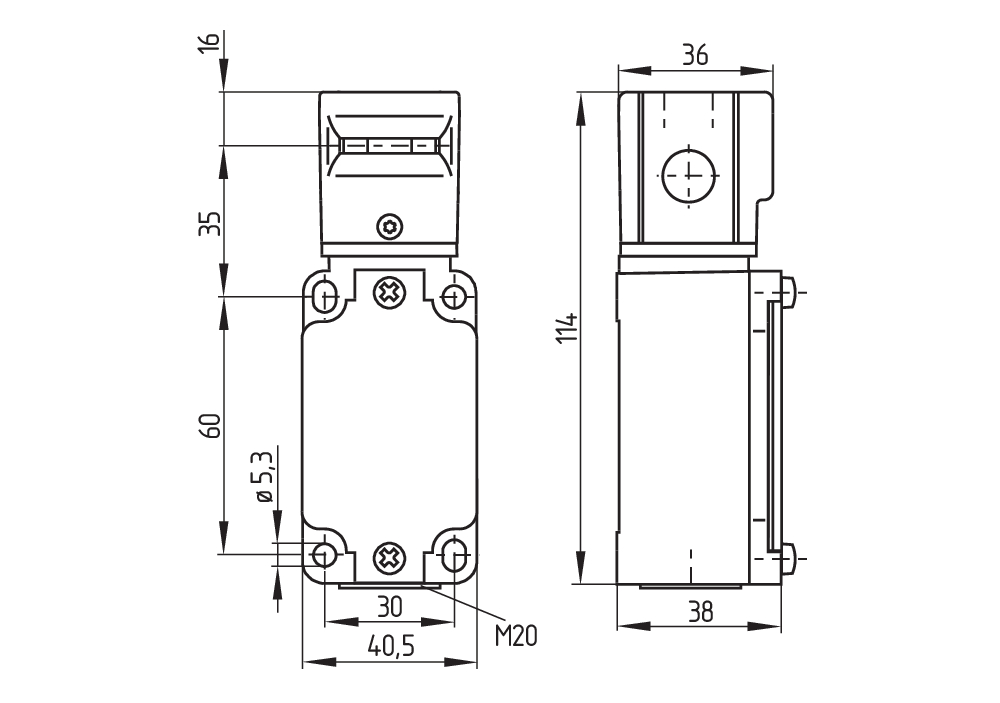

Disegno quotato disp. di base

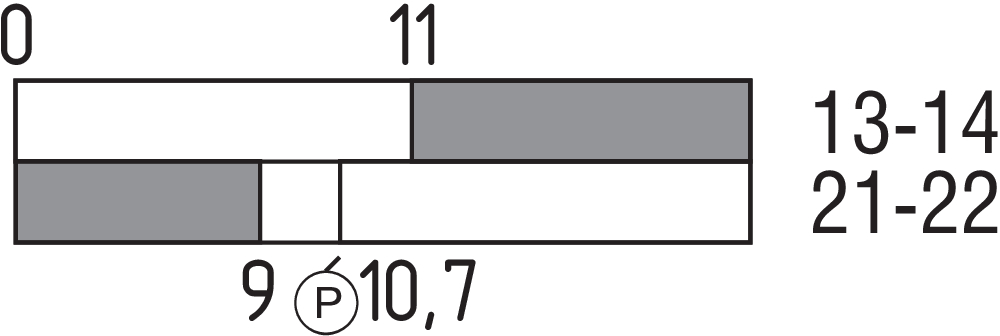

Diagramma della corsa di azionamento
Contatto chiuso
Contatto aperto
Campo di regolazione
punto di arresto
Corsa/angolo di apertura obbligataFunzioni
