ZQ 700 ST-AS
- AS-Interface conexão M12, em baixo
- Invólucro em termoplástico
- Apenas uma única força para cabos com comprimentos até 10 m
- Botão de rearme
- Indicação de posicionamento
- A prova de inversão
- Acionamento por tração ou ruptura do cabo
- Isolamento protegido
- Conexão integrada AS-Interface
- Adequado para AS-i Power24
Código para encomenda
| Revisão (capacidade de entregar) |
Excluído do programa de fornecimento! |
| Descrição do tipo de produtos |
ZQ 700 ST-AS |
| Número de artigo (Número de encomenda) |
101215046 |
| EAN (European Article Number) |
4030661404455 |
| Número eCl@ss, versão 12.0 |
27-37-12-01 |
| Número eCl@ss, versão 11.0 |
27-37-12-01 |
| Número eCl@ss, versão 9.0 |
27-37-12-01 |
| Número ETIM, versão 7.0 |
EC002033 |
| Número ETIM, versão 6.0 |
EC002033 |
Homologações - Instruções
| Certificados |
cULus ASi-SaW |
Propriedades globais
| Instruções |
EN 50295 EN ISO 13849-1 EN ISO 13850 EN IEC 60947-5-1 EN IEC 61508 |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo |
| Material da tampa |
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo |
| Comprimento máximo do cabo, |
10 m |
| Tempo de reação, máximo |
100 ms |
| Peso bruto |
230 g |
Classificação
| Normas, regulamentos |
EN IEC 61508 |
| Performance Level, até |
e |
| Categoria conforme EN ISO 13849 |
4 |
| Valor PFH |
1,40 x 10⁻⁸ /h |
| Orientação (valor PFH) |
até no máx. 5 000 ciclos de comutação/ano |
| Safety Integrity Level (SIL), apropriado na |
3 |
| Vida útil |
20 Ano(s) |
Dados mecânicos
| Mínima resistência mecânica |
100.000 comutações |
| Força de acionamento, máximo |
200 N |
| Percurso de atuação |
400 mm |
Dados mecânicos - dimensões
| Conexão, conector |
Conector incorporado M12, 4 polos, Codificação A |
Dados mecânicos - dimensões
| Comprimento do sensor |
51 mm |
| Largura de sensor |
40,5 mm |
| Altura do sensor |
182,5 mm |
Ambiente
| Tipo de proteção |
IP67 |
| Temperatura ambiente |
-25 ... +60 °C |
| Temperatura para armazenar e transportar |
-25 ... +85 °C |
| Mínima umidade relativa |
30 % |
| Máxima umidade relativa |
95 % |
| Orientação (humidade relativa) |
não condensado sem gelo |
| Resistência a vibrações conforme EN 60068-2-6: |
10 … 150 Hz, amplitude 0.35 mm / 5 g |
| Resistência a impactos |
15 g / 11 ms |
| Classe de proteção |
II |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
32 V |
| Medição da rigidez dielétrica da tensão máxima |
0,8 kV |
| Categoria de sobre-tensão |
III |
| Grau de contaminação por sujeira conf. VDE 0100 |
3 |
Dados elétricos
| Potência de consumo: |
50 mA |
| Princípio de comutação |
Ação Rápida |
| Frequência de comutação |
3.600 /h |
Dados elétricos da interface AS
| Medição da tensão de operação |
18 ... 31,6 VDC |
Dados elétricos, interface AS especificação
| Versão AS-i |
V 3.0 |
| Perfil AS-i |
S-0.B.F.F |
| AS-I, Código-IO |
0x0 |
| AS-I, Código-ID |
0xB |
| AS-I, Código-ID 1 |
0xF |
| AS-I, Código-ID 2 |
0xF |
| Entrada AS-i, canal 1 |
Bits de dados DI 0/DI 1 = transmissão dinâmica de código |
| Entrada AS-i, canal 2 |
Bits de dados DI 2/DI 3 = transmissão dinâmica de código |
| Saídas AS-Interface, DO 0 ... DO 3 |
Sem função |
| Bits de parâmetro AS-Interface, P0 |
Canal 2 comutado |
| Bits de parâmetro AS-Interface, P1 |
Sem função |
| Bits de parâmetro AS-Interface, P2 |
Sem função |
| Bits de parâmetro AS-Interface, P3 |
Sem função |
| Orientação (Bits de parâmetro AS-Interface) |
Definir os parâmetros de saída para "1111" (0xF) Falha de periférico (FID) detetada |
| Módulo de entrada - Endereço AS-Interface |
0 |
| Orientação (Módulo de entrada - Endereço AS-Interface) |
Pré-ajustado no endereço 0, alterável via interface AS Busmaster ou dispositivo programador manual |
Descrição dos pinos
| PIN 1 |
AS-Interface + |
| PIN 2 |
n.c. |
| PIN 3 |
AS-Interface - |
| PIN 4 |
n.c. |
Orientação
| Orientação (geral) |
Comprimento recomendado para o cabo usado em conjunto com chaves de emergência quando há interdependência com a temperatura ambiente. Como os olhais são deformados sob carga, eles devem ser puxados com força várias vezes após a montagem. Depois deve-se tensionar o cabo de novo com os parafusos ou tensores. O endereçamento deve ocorrer através do M12 conector ou o cabo chato. A cada distância de 2 até 5 metros é necessário um suporte para o cabo, vide lista de acessórios |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Certificação UL
Certificação Interface AS at Work
SISTEMA-VDMA Biblioteca/Library
Faça download da versão mais recente do Adobe Reader

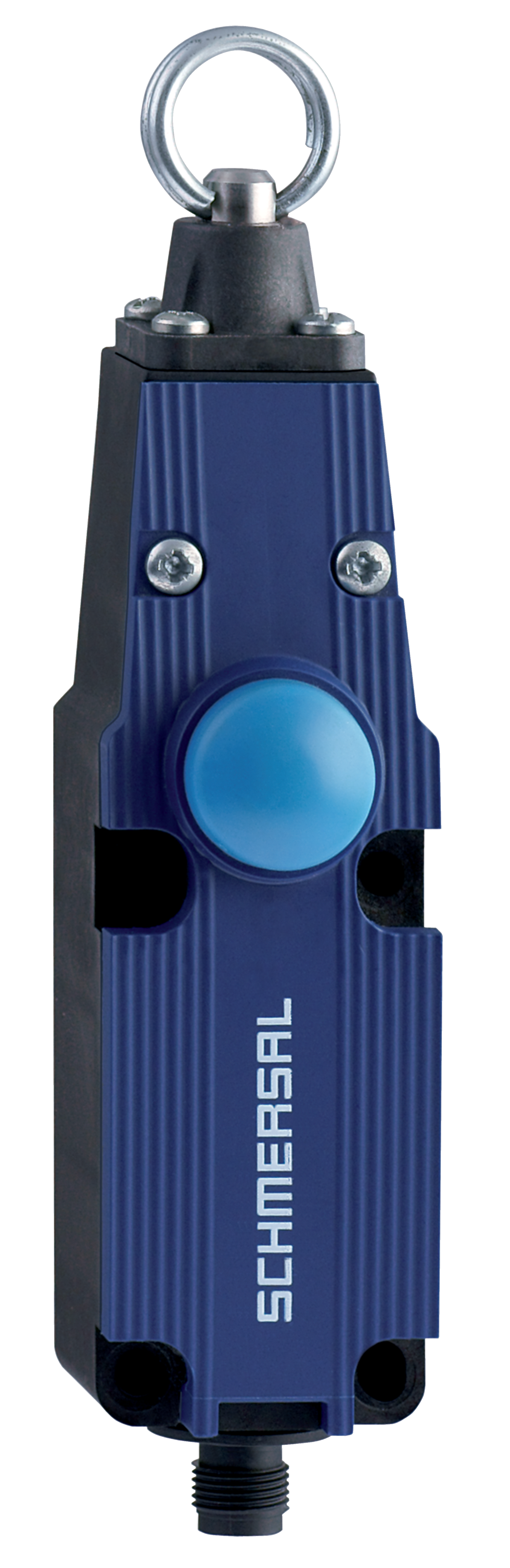

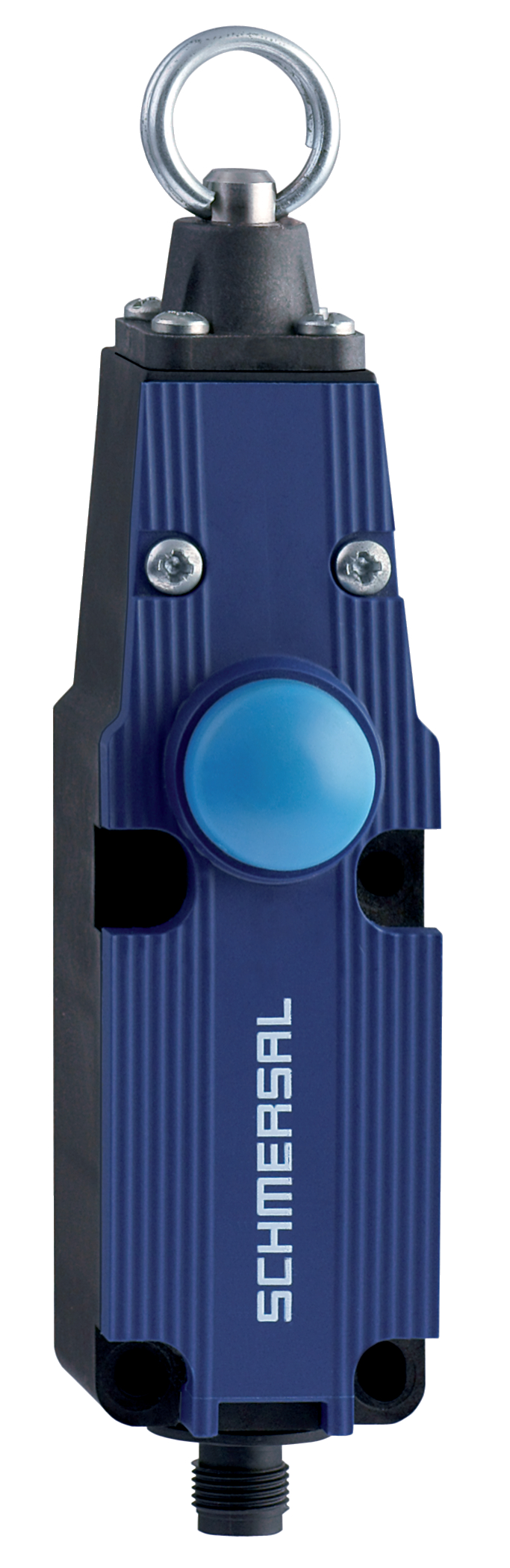

Foto do produto (foto individual do catálogo )
ID: kzq70f03
| 686,6 kB | .jpg | 240.947 x 741.186 mm - 683 x 2101 px - 72 dpi
| 117,0 kB | .png | 74.083 x 227.542 mm - 210 x 645 px - 72 dpi
| 27,8 kB | .jpg | 40.217 x 123.47200000000001 mm - 114 x 350 px - 72 dpi
| 22,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,8 MB | .png | 145.143 x 446.459 mm - 2000 x 6152 px - 350 dpi

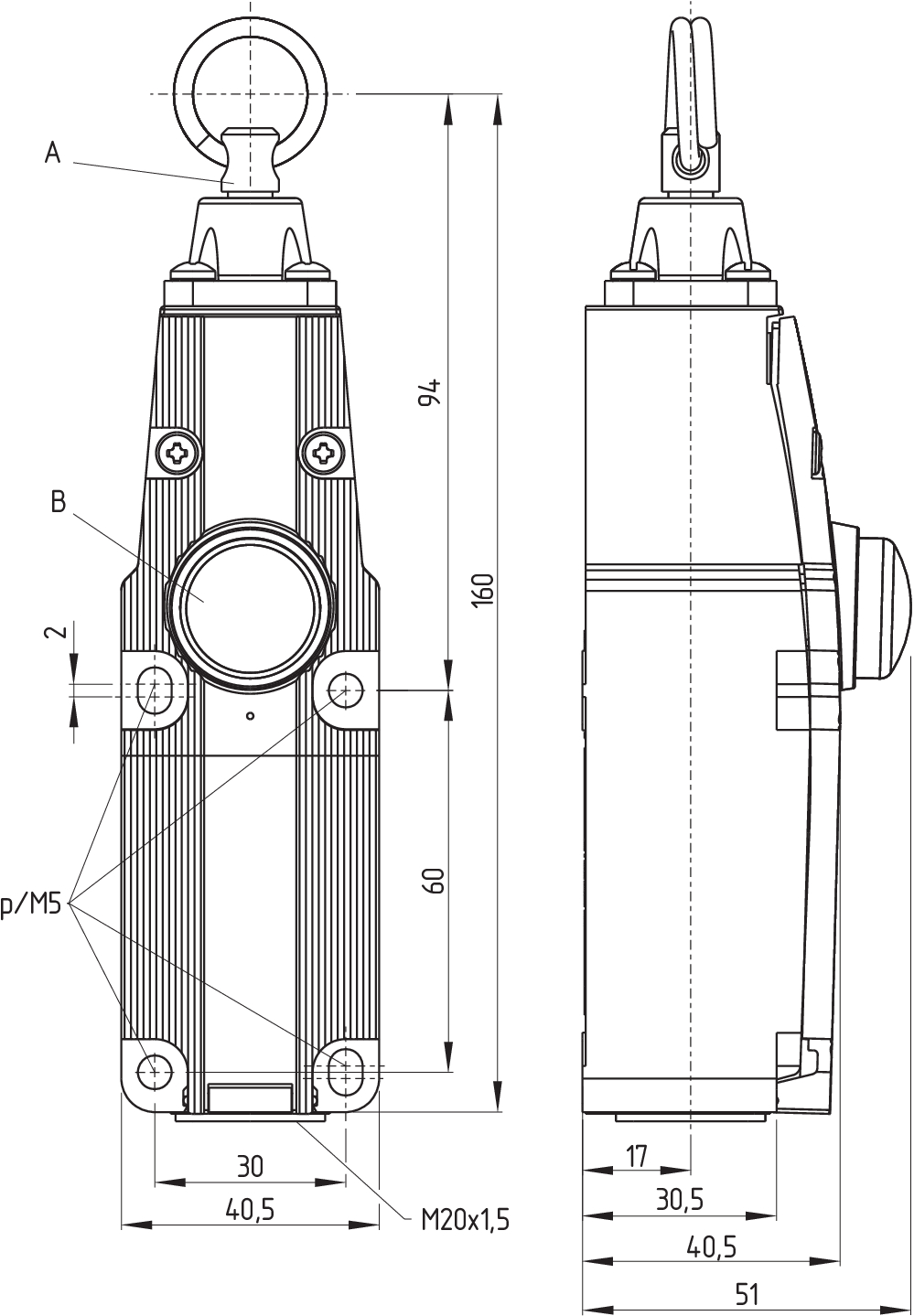

Desenho dimensional componente básico

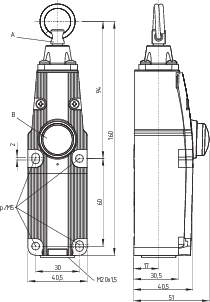

Desenho dimensional componente básico

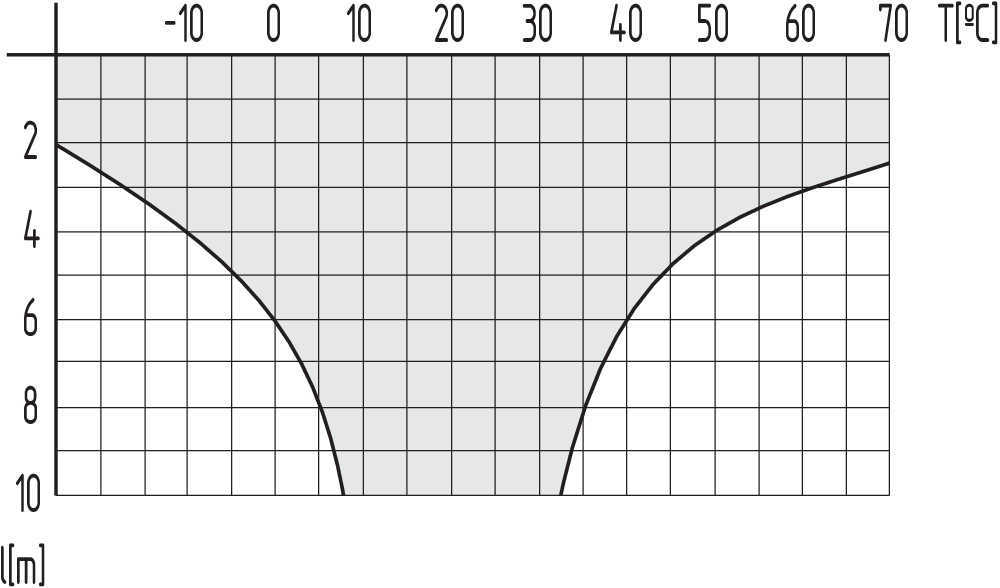

Curva de característica
