WKSE521
WKSE521
Downloads
- com Capa de bloqueio
- 4 contatos
- Profundidade de montagem 91 mm
- 4 posição do interruptor
- Diâmetro para instalação ou montagem Ø 30,5 mm
- Fixação flange de montagem
- até 10 mm Espessura da placa da frente
Código para encomenda
| Revisão (capacidade de entregar) |
Excluído do programa de fornecimento! |
| Descrição do tipo de produtos |
WKSE521 |
| Número de artigo (Número de encomenda) |
101019492 |
| EAN (European Article Number) |
4030661611013 |
| Número eCl@ss, versão 12.0 |
27-37-14-04 |
| Número eCl@ss, versão 11.0 |
27-37-14-04 |
| Número eCl@ss, versão 9.0 |
27-37-14-04 |
| Número ETIM, versão 7.0 |
EC000632 |
| Número ETIM, versão 6.0 |
EC000632 |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Condição de instalação (mecânico) |
arbitrariamente |
| Material do anel frontal |
Alumínio - anodizado |
| Material dos rolamentos |
Borracha |
| Espessura do material do fole de vedação |
1 mm |
| Cor do anel frontal |
Prata |
| Cor dos foles |
Preto |
| Peso bruto |
270 g |
Propriedades globais - Características
| Aplicações externas |
Sim |
| Pontes de contacto separadas galvanicamente |
Sim |
| Capa de bloqueio |
Sim |
| Retenção |
Sim |
| Número de contatos auxiliares |
8 |
| Quantidade de direções |
4 |
| Quantidade de contatos NA em cada direção |
2 |
| Número de chave de posição |
4 |
| Número de estágios de atuação |
4 |
Dados mecânicos
| Posição com retenção |
esquerda direita em baixo acima |
| Mínima resistência mecânica |
10.000.000 comutações |
| Força de acionamento, aproximada |
11 N |
| Fixação |
flange de montagem |
Dados mecânicos - dimensões
| Conexão, conector |
Ligação por parafuso M20 x 1.5 |
| Secção mínima dos cabos de conexão, |
0,5 mm² |
| Secção máxima dos cabos de conexão, |
2,5 mm² |
| Orientação (secção dos cabos de conexão) |
Todas as indicações sobre a secção dos cabos incluem os fios condutores. |
Dados mecânicos - dimensões
| Profundidade de montagem |
91 mm |
| Comprimento do atuador |
90 mm |
| Diâmetro para instalação ou montagem |
30,5 mm |
| Espessura do frontal do painel, mínima |
1,5 mm |
| Espessura do frontal do painel, máxima |
10 mm |
| Diâmetro para a montagem conforme IEC/EN 60947-1 |
30.5 + 0.5 mm |
| Espaçamento |
80 x 80 mm |
Ambiente
| Tipo de proteção |
IP65 IP67 |
| Temperatura ambiente |
-25 ... +80 °C |
| Resistência a vibrações conforme EN 60068-2-6: |
10 … 200 Hz, com 20 g |
| Resistência a impactos |
110 g / 4 ms - 30 g / 18 ms |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
400 V |
| Medição da rigidez dielétrica da tensão máxima |
4 kV |
| Grau de contaminação por sujeira conf. IEC 60947-1 |
3 |
Dados elétricos
| Corrente de ensaio térmico |
10 A |
| Categoria de aplicação AC-15 |
250 VAC |
| Categoria de aplicação AC-15 |
8 A |
| Categoria de aplicação DC-13 |
24 VDC |
| Categoria de aplicação DC-13 |
5 A |
| Elemento de comutação |
2 contatos normalmente abertos (NA) / 2 contatos normalmente abertos (NA) / 2 contatos normalmente abertos (NA) / 2 contatos normalmente abertos (NA) |
| Princípio de comutação |
Comutação lenta |
| Frequência de comutação |
1.200 /h |
Orientação
| Orientação (posição do interruptor) |
Posição A, B, C, D |
Filtro de idioma
Ficha técnica
Instruções de montagem e conexão
Declaração de conformidade CE
Folha de dados (PDF temporário)
Folheto
Faça download da versão mais recente do Adobe Reader

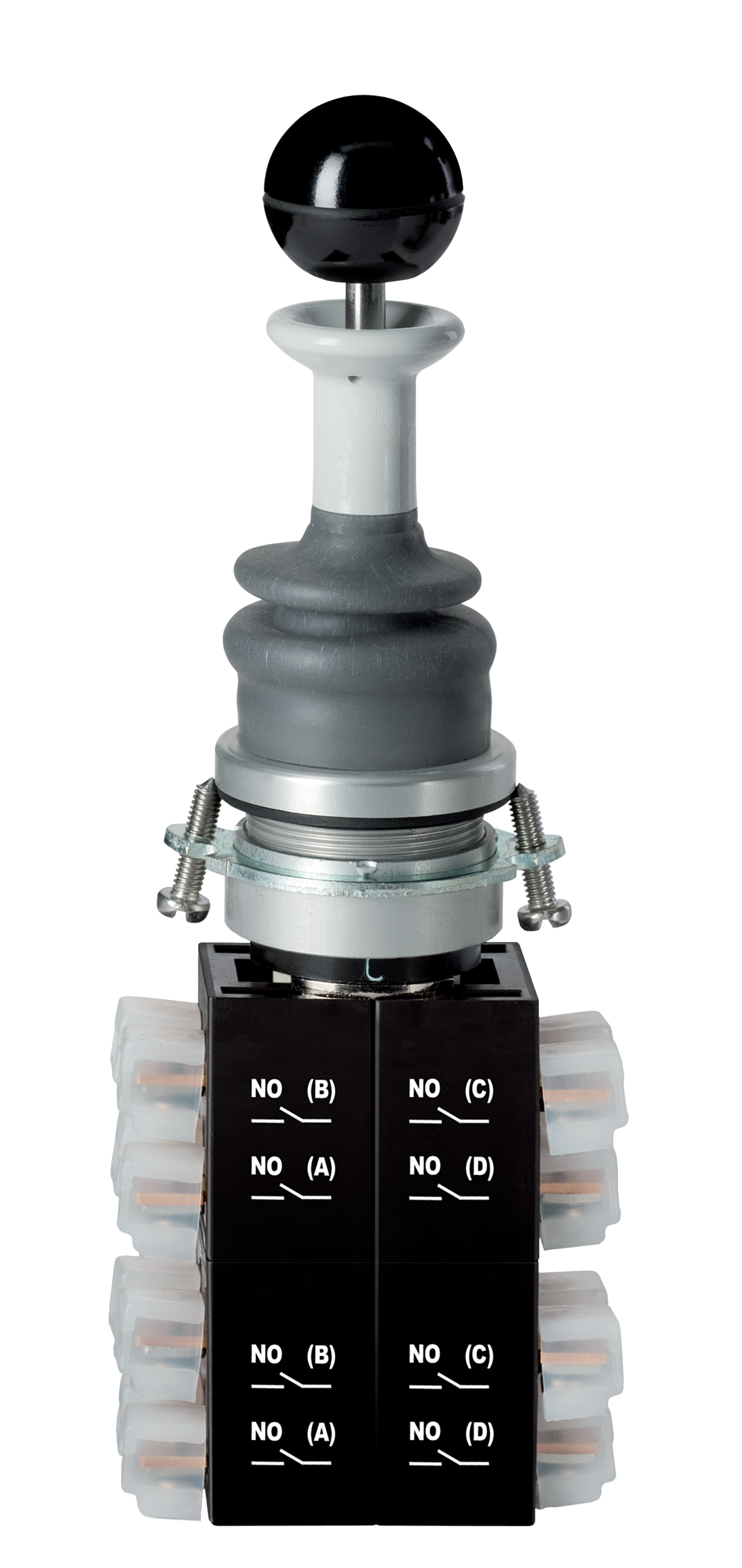

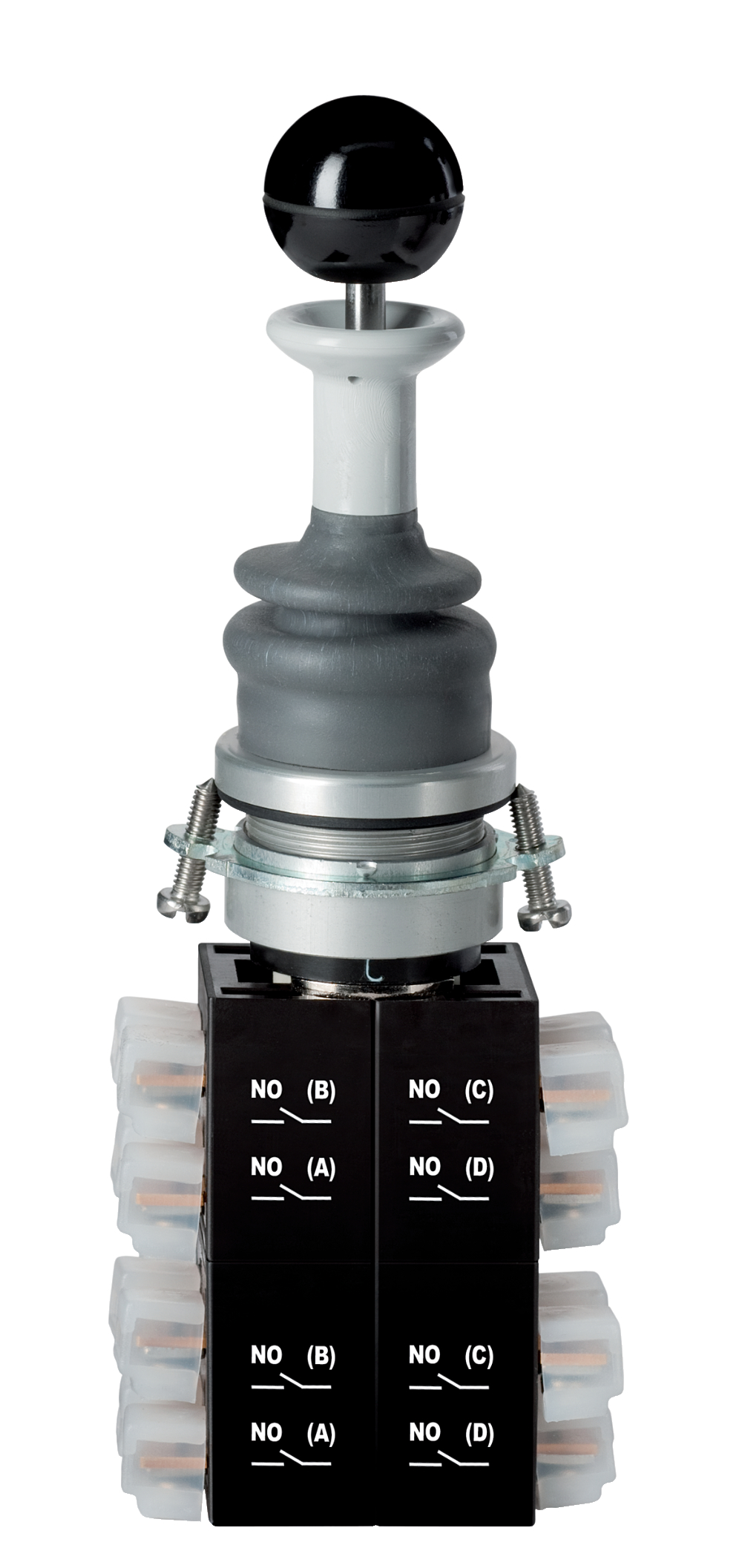

Foto do produto (foto individual do catálogo )
ID: kwkt-f04
| 631,1 kB | .jpg | 352.778 x 745.772 mm - 1000 x 2114 px - 72 dpi
| 59,1 kB | .png | 74.083 x 156.633 mm - 210 x 444 px - 72 dpi
| 24,5 kB | .jpg | 58.561 x 123.47200000000001 mm - 166 x 350 px - 72 dpi
| 22,6 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,4 MB | .png | 145.143 x 306.832 mm - 2000 x 4228 px - 350 dpi

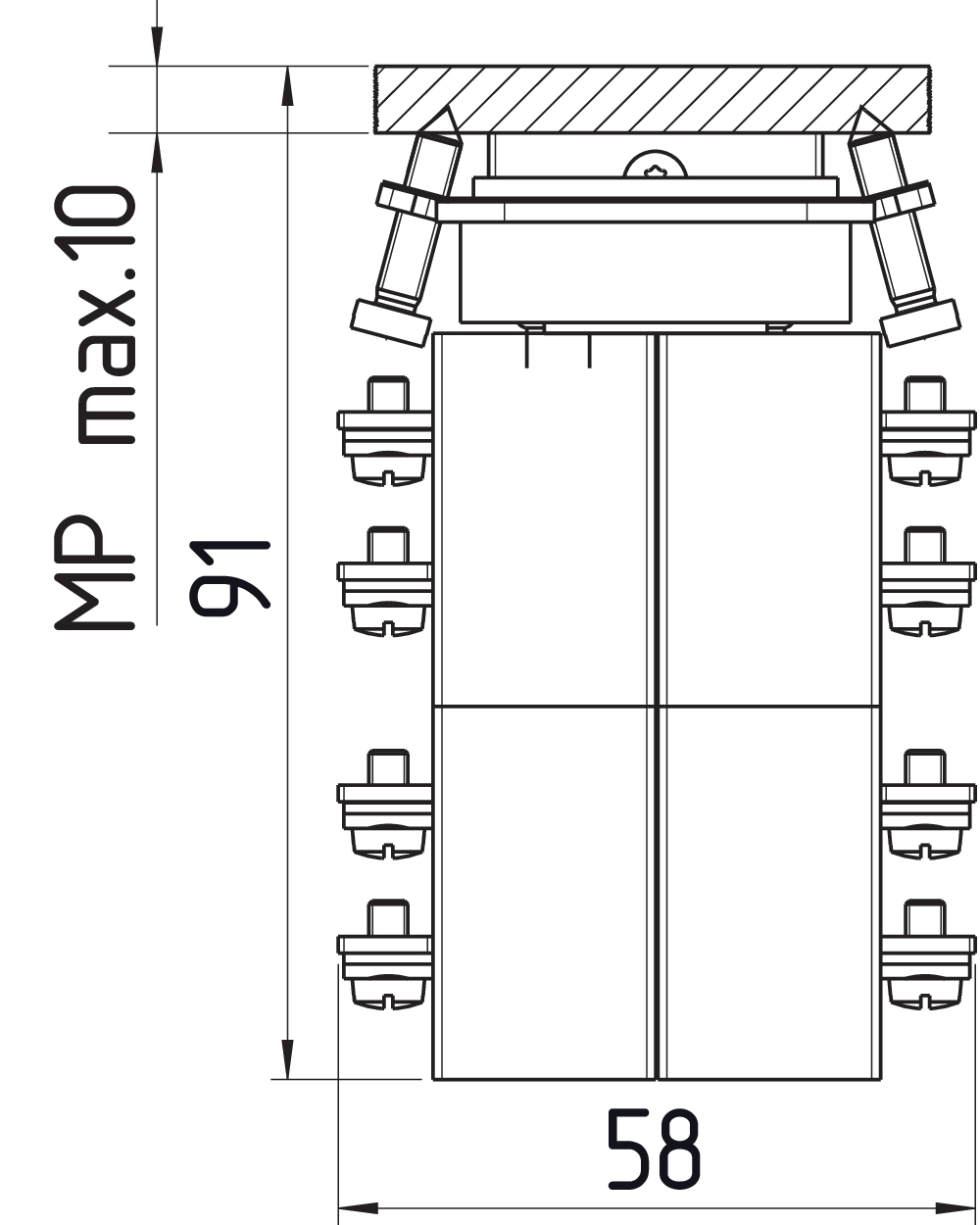

Desenho dimensional Outros

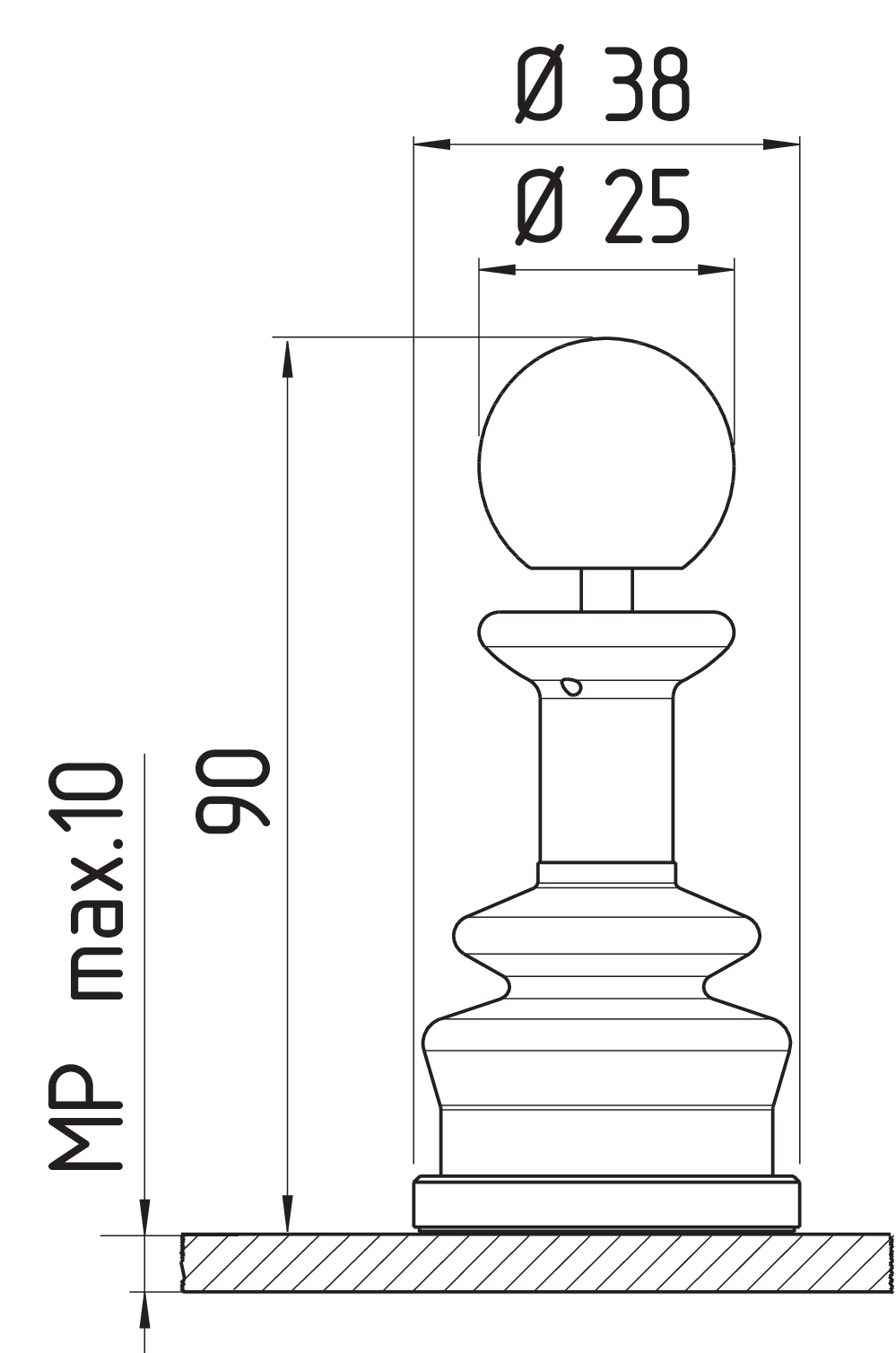

Desenho dimensional Outros
