US 433Y-3S
US 433Y-3S
Downloads
| Descrição do tipo de produtos: U(1) 433Y-(2)-(3) |
| (1) | |
| S | Pino de pressão S |
| K | Alavanca com roldana K |
| 8H | Alavanca basculante com roldana 8H |
| H | Alavanca basculante com roldana H |
| 3H | Alavanca basculante com roldana 3H |
| 7H | Alavanca basculante com roldana 7H |
| 4H | Alavanca tipo mola 4H |
| 9H | Alavanca tipo haste 9H |
| 10H | Alavanca tipo haste 10H |
| 2H | Alavanca tipo mola de fita 2H |
| 6H | Alavanca tipo mola de fita 6H |
| (2) | |
| sem | 3 normalmente fechados (NF) |
| 1S/2OE | 1 contato normalmente aberto (NA) / 2 normalmente fechados (NF) |
| 2S/1OE | 2 contatos normalmente abertos (NA) / 1 normalmente fechados (NF) |
| (3) | |
| 1272 | Versão para temperaturas baixas até -30 ºC |
- Invólucro metálico
- 3 contatos
- 62 mm x 105 mm x 50 mm (componente básico)
- Pontos de comutação e contatos ajustáveis
- 3 Entradas de condutor M 20 x 1.5
Código para encomenda
| Descrição do tipo de produtos |
US 433Y-3S |
| Número de artigo (Número de encomenda) |
101084450 |
| EAN (European Article Number) |
4030661418247 |
| Número eCl@ss, versão 12.0 |
27-27-06-01 |
| Número eCl@ss, versão 11.0 |
27-27-06-01 |
| Número eCl@ss, versão 9.0 |
27-27-06-01 |
| Número ETIM, versão 7.0 |
EC000030 |
| Número ETIM, versão 6.0 |
EC000030 |
Homologações - Instruções
| Certificados |
cULus |
Propriedades globais
| Instruções |
EN IEC 60947-5-1 |
| Princípio ativo |
mecânico |
| Forma do pino atuador |
Esfera |
| Material do invólucro |
Metal leve fundido sob pressão |
| Material do revestimento do compartimento |
Pintura de fábrica |
Propriedades globais - Características
| Número de normalmente abertos |
3 |
Dados mecânicos
| Elemento de atuação |
Pinos de pressão |
| Mínima resistência mecânica |
10.000.000 comutações |
| Ângulo de aproximação |
20 ° |
| Extensão da abertura dos contatos |
2 x 1,5 mm |
| Velocidade de atuação, mínimo |
1 mm/min |
| Velocidade de atuação, máximo |
1 m/s |
| Orientação, velocidade de atuação |
Velocidade de condução com um ângulo de aproximação |
Dados mecânicos - dimensões
| Conexão, conector |
Ligação por parafuso M20 x 1.5 |
| Secção mínima dos cabos de conexão, |
1,5 mm² |
| Secção máxima dos cabos de conexão, |
2,5 mm² |
| Orientação (secção dos cabos de conexão) |
Todas as indicações sobre a secção dos cabos incluem os fios condutores. |
| Seção do cabo/fio |
13 AWG |
Dados mecânicos - dimensões
| Comprimento do sensor |
50 mm |
| Largura de sensor |
62 mm |
| Altura do sensor |
116 mm |
| Diâmetro de ressalto |
6 mm |
Ambiente
| Tipo de proteção |
IP65 |
| Temperatura ambiente |
-20 ... +60 °C |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
500 V |
Dados elétricos
| Corrente de ensaio térmico |
16 A |
| Elemento de comutação |
Contato normalmente fechado/contato normalmente aberto (NF/NA) |
| Princípio de comutação |
Comutação lenta |
| Material dos contatos, elétrico |
Prata |
Orientação
| Orientação (geral) |
Tipo de contato e pontos de comutação podem ser definidos de fábrica, na encomenda. Atuação pelo lado deve ser evitada, uma vez que se reduz a vida mecânica do fim de curso. |
Filtro de idioma
Ficha técnica
Manual de instruções (anexo/manual breve)
Declaração de conformidade CE
Certificação UL
Faça download da versão mais recente do Adobe Reader

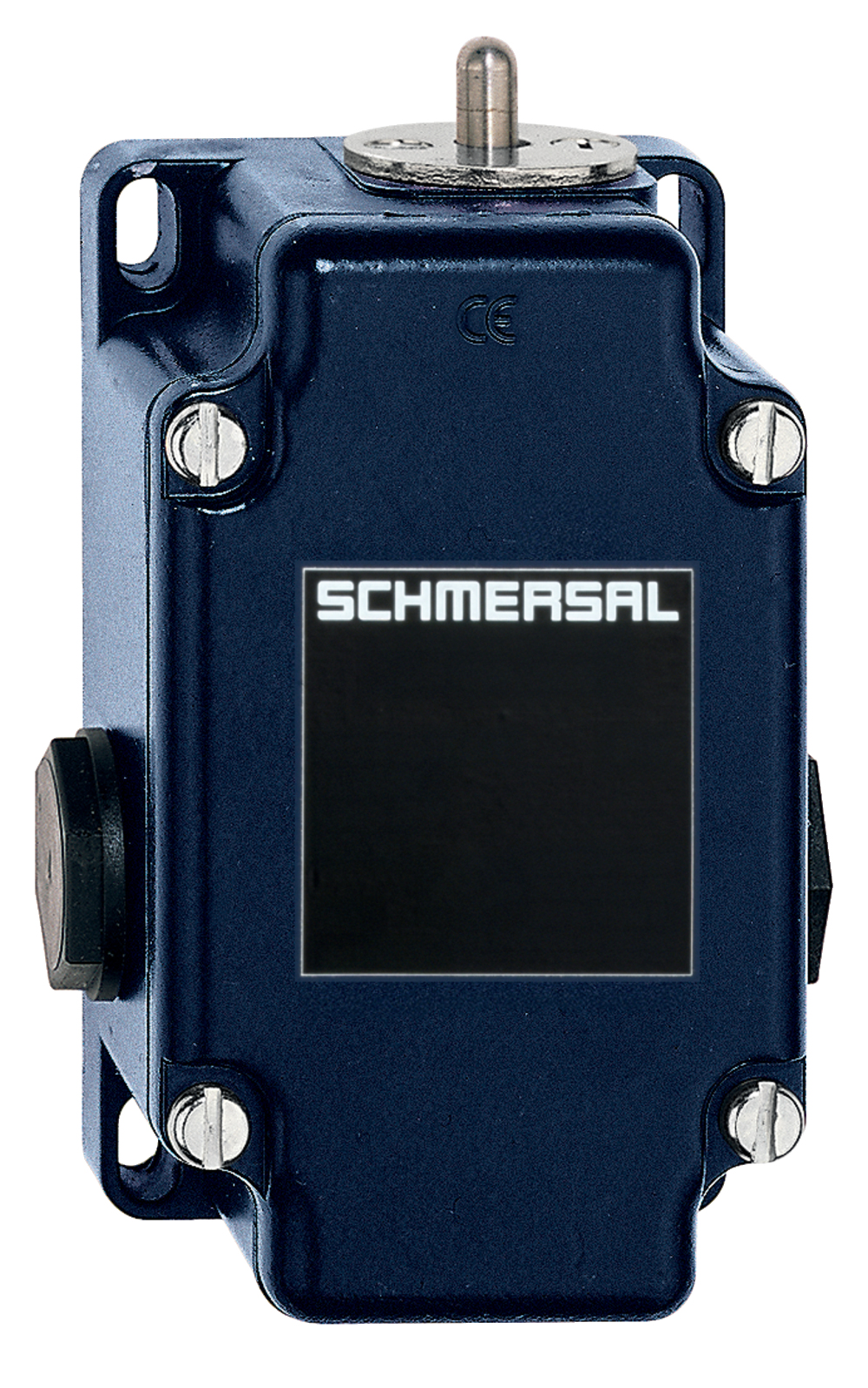

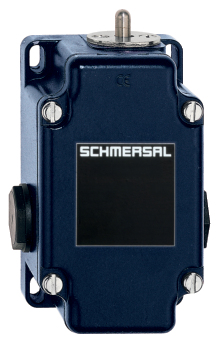

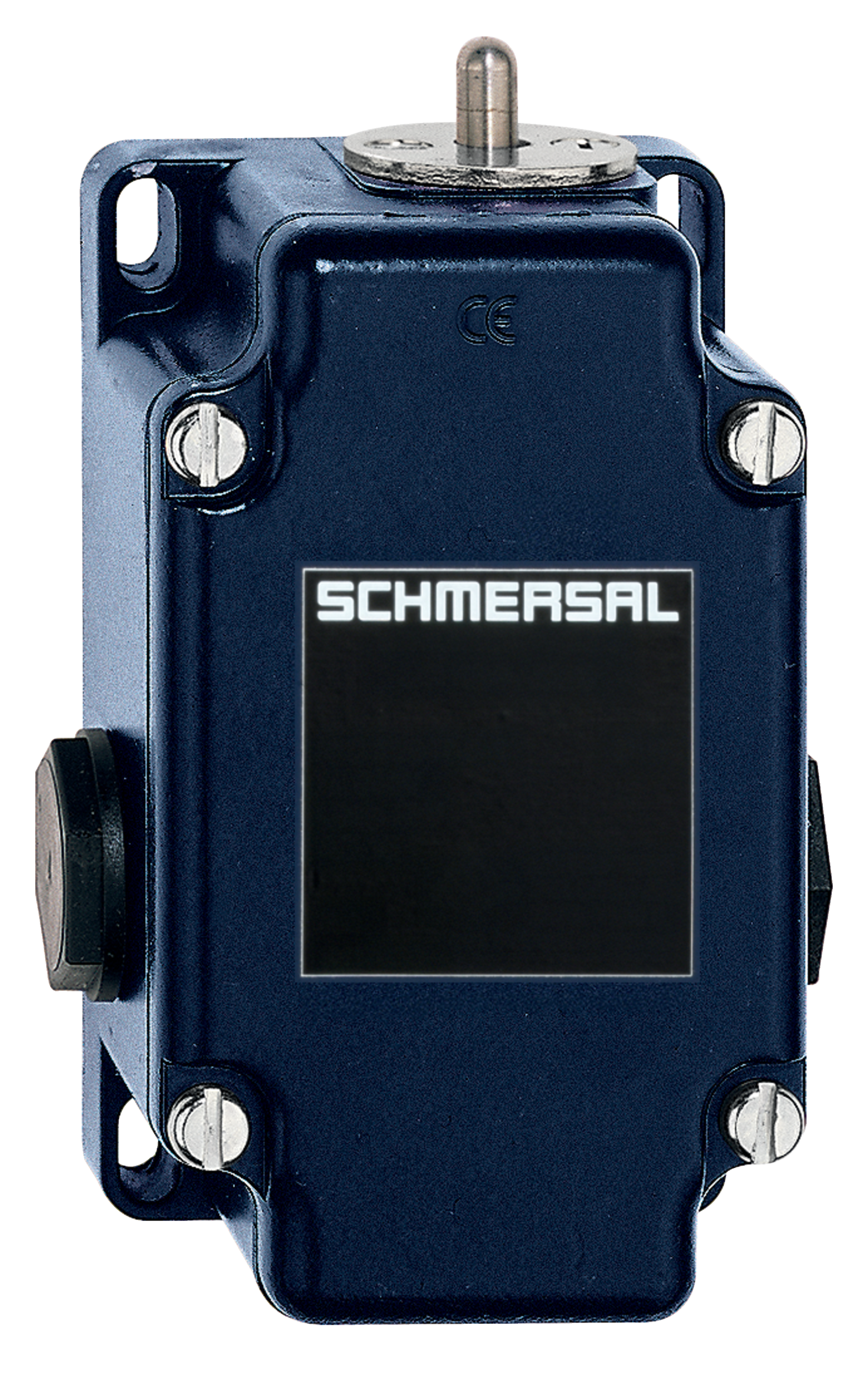

Foto do produto (foto individual do catálogo )
ID: ku43sf03
| 1,3 MB | .jpg | 352.778 x 564.092 mm - 1000 x 1599 px - 72 dpi
| 114,2 kB | .png | 73.73100000000001 x 118.18100000000001 mm - 209 x 335 px - 72 dpi
| 44,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 11,0 MB | .png | 166.55700000000002 x 266.409 mm - 2000 x 3199 px - 305 dpi
| 54,9 kB | .jpg | 77.25800000000001 x 123.47200000000001 mm - 219 x 350 px - 72 dpi

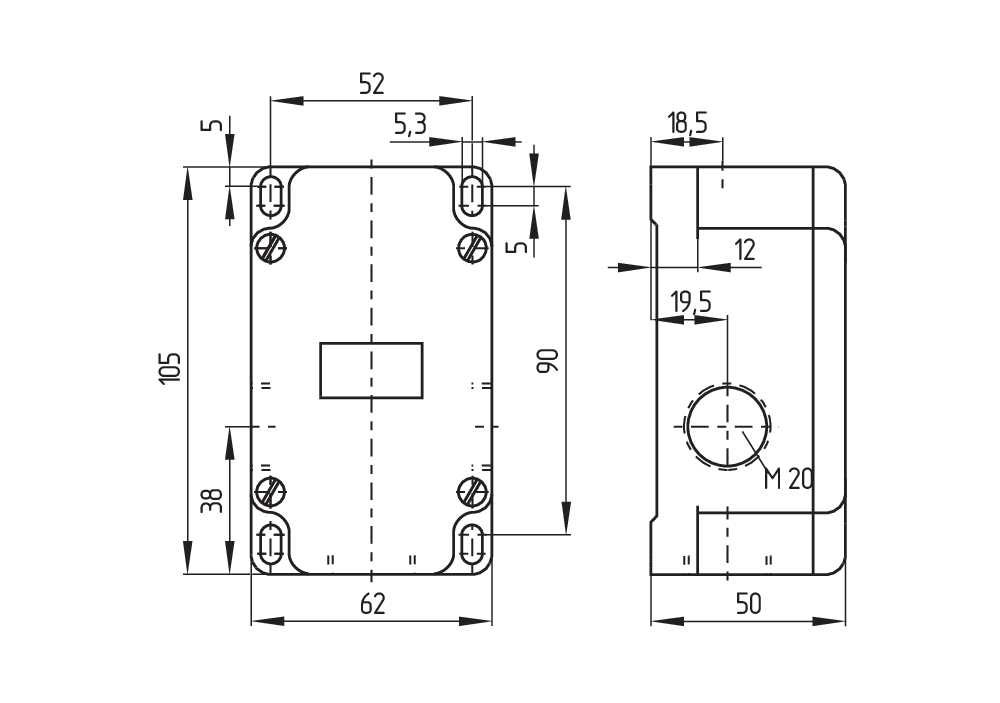

Desenho dimensional componente básico
Desenho dimensional do Atuador

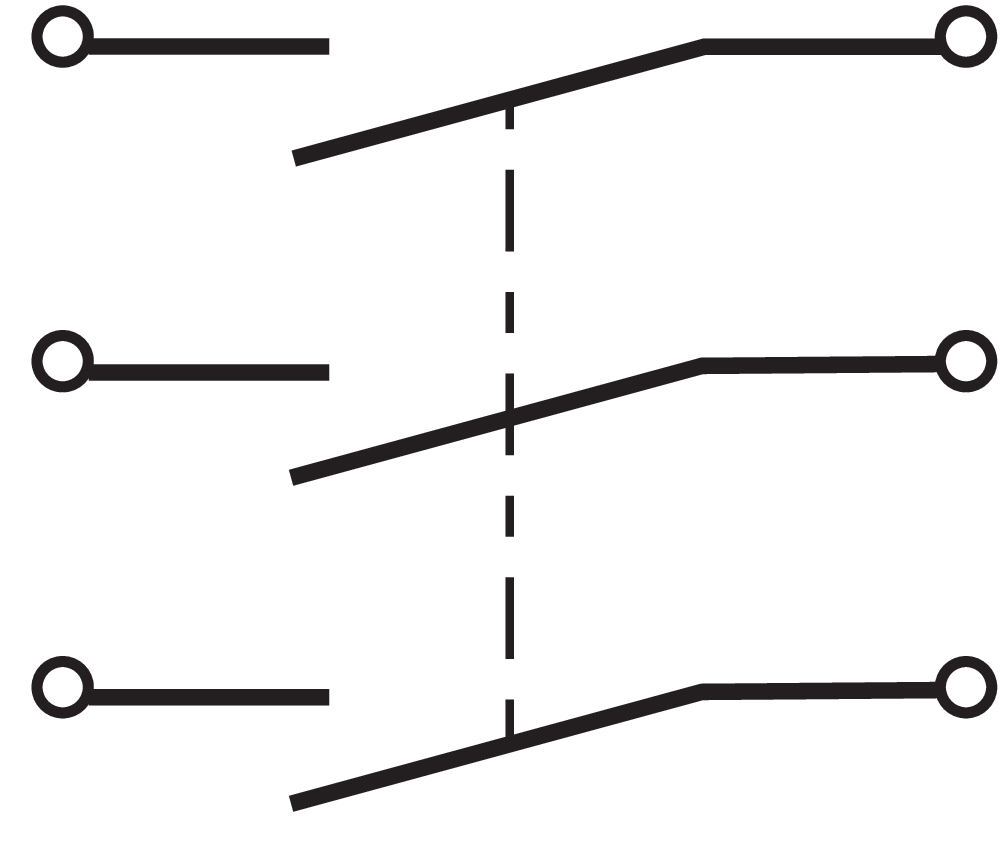

Diagrama das comutações
Contato fechado
Contato aberto
Área de ajuste
Ponto de engate
Trajeto/ângulo de abertura forçadaDiagrama
Codificação pela tecnologia RFID conforme ISO 14119
Contacto NF de rutura positiva
atuado
não atuado
Contacto normalmente aberto
Contacto normalmente fechado
Princípio operacional
