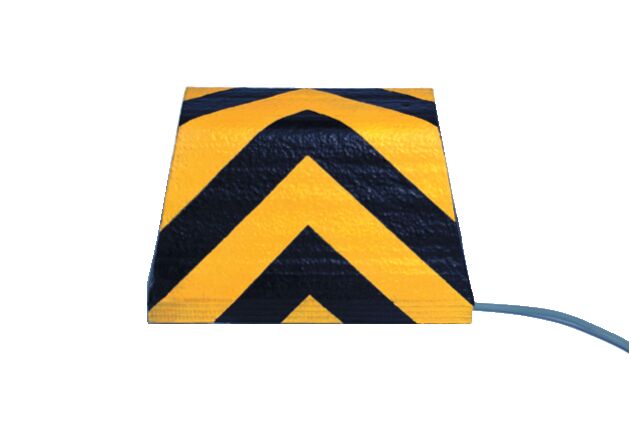

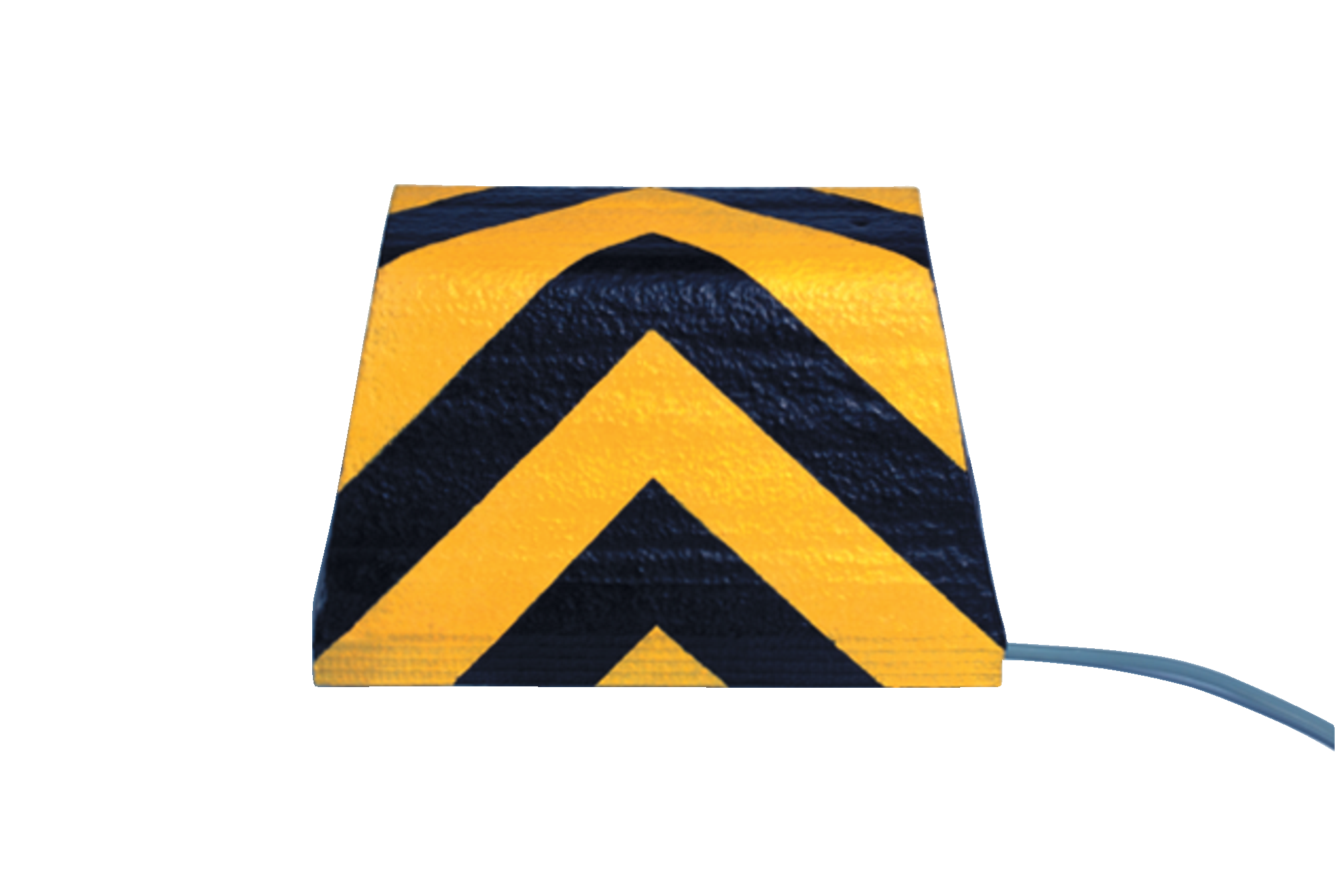

SSG-SB-L

Código do item: -
SSG-SB-L

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados
  • Tipo reforçado
  • Sistema de 2 canal
  • Simples montagem
  • Comprimento total até 3000 mm
  • Corpo costumizável de acordo com o cliente
  • Acabamento em kevlar para aplicações exigentes

Código para encomenda

Descrição do tipo de produtos

SSG-SB-L

Propriedades globais

Instruções

EN ISO 13849-1

EN ISO 13856-3
Material

Espuma macia PUR
Material da superfície / material de superfície

Poliuretano PUR

Propriedades globais - Características

Número de cabos de ligação

1
Número dos fios condutores

4

Classificação

Performance Level, até

d
Categoria conforme EN ISO 13849

3
Valor PFH

3,16 x 10⁻⁷ /h
Orientação (valor PFH)

até no máx. 36.500 ciclos de comutação/ ano e no máx. a 60 % de carga de contacto
Vida útil

20 Ano(s)

Dados mecânicos

Força de acionamento

600 N
Orientação, forçar, força de acionamento

Com corpo redondo Ø 80 mm
Carga admitida

3.35 N/mm2

Orientação (carga admitida)

Com corpo redondo Ø 80 mm
Gama de comutação efetiva, mínimo

-45 °
Gama de comutação efetiva, máximo

+45 °

Dados mecânicos - dimensões

Seção do cabo/fio

0,34 mm2

Dados mecânicos - dimensões

Largura mínima

200 mm
Largura máxima

3.000 mm
Height, minimum

80 mm
Altura máxima

300 mm

Ambiente

Tipo de proteção

IP54
Temperatura ambiente

+0 ... +55 °C

Ambiente - Parâmetros de isolamento

Grau de contaminação por sujeira conf. IEC 60947-1

2

Escopo do fornecimento

Orientação (Escopo do fornecimento, número e tipo)

As barras de ranhura para fixação não estão incluídas no fornecimento.

Acessórios

Recomendação dispositivo interruptor de segurança

SRB 301ST

SRB-E-301ST

Orientação

Orientação (geral)

Versões especiais sob consulta

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
