SEK103
SEK103
Downloads
Código para encomenda
| Código ACE Schmersal |
194858 |
| Descrição do tipo de produtos |
SEK103 |
| Número de artigo (Número de encomenda) |
101009594 |
| EAN (European Article Number) |
4030661612584 |
| Número eCl@ss, versão 12.0 |
27-27-26-01 |
| Número eCl@ss, versão 11.0 |
27-27-26-01 |
| Número eCl@ss, versão 9.0 |
27-27-26-01 |
| Número ETIM, versão 7.0 |
EC000030 |
| Número ETIM, versão 6.0 |
EC000030 |
Homologações - Instruções
| Certificados |
cURus CCC |
Propriedades globais
| Instruções |
EN 50047 DIN VDE 0660-200 EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1 |
| Stress climático: |
IEC 60068-2-30 |
| Condição de instalação (mecânico) |
arbitrariamente |
| Material do invólucro |
Poliamida PA 66 GV, autoextinguível, dificilmente inflamável |
| Peso bruto |
69 g |
Propriedades globais - Características
| Número de normalmente fechados |
1 |
| Número de normalmente abertos |
1 |
Classificação - saídas de segurança
| B10D Contato normalmente fechado (NC) |
20.000.000 comutações |
| B10D contato normalmente aberto (NA) |
1.000.000 comutações |
| Orientação (B10D contacto normalmente aberto (NO)) |
com 10 % Ie e carga óhmica de contato |
| valor B10D, Contato normalmente fechado/contato normalmente aberto (NC/NO) |
20.000.000 comutações |
Dados mecânicos
| Mínima resistência mecânica |
30.000.000 comutações |
| Força de acionamento |
10 N |
| Percurso de abertura, obrigatório |
2 mm |
| Orientação (Duração do impacto) |
Duração do impacto com uma velocidade de atuação a partir de 100 mm/s |
Dados mecânicos - dimensões
| Conexão, conector |
Conector tipo plug-in flat - 6.35 x 0.8 mm |
Ambiente
| Temperatura ambiente |
-25 ... +80 °C |
| Resistência a vibrações conforme EN 60068-2-6: |
10 … 200 Hz, com 15 g |
| Resistência a impactos |
30 g / 18 ms |
Ambiente - Parâmetros de isolamento
| Medição da rigidez dielétrica da tensão máxima |
2,5 kV |
| Grau de contaminação por sujeira conf. VDE 0100 |
3 |
Dados elétricos
| Corrente de ensaio térmico |
10 A |
| Medição da tensão de operação |
400 VAC |
| Categoria de aplicação AC-15 |
8 A |
| Categoria de aplicação DC-13 |
24 VDC |
| Categoria de aplicação DC-13 |
5 A |
| Adequado para baixas tensões |
≥ 24 VDC / ≥ 10 mA |
| Princípio de comutação |
Comutação lenta |
| Duração do impacto, máximo |
5 ms |
| Frequência de comutação |
3.600 /h |
| Material dos contatos, elétrico |
revestimento de ouro e prata |
Dados elétricos - Contactos
| Tensão, categoria de aplicação AC-15 |
250 VAC |
Filtro de idioma
Ficha técnica
Certificação UL
Certificação CCC
Faça download da versão mais recente do Adobe Reader

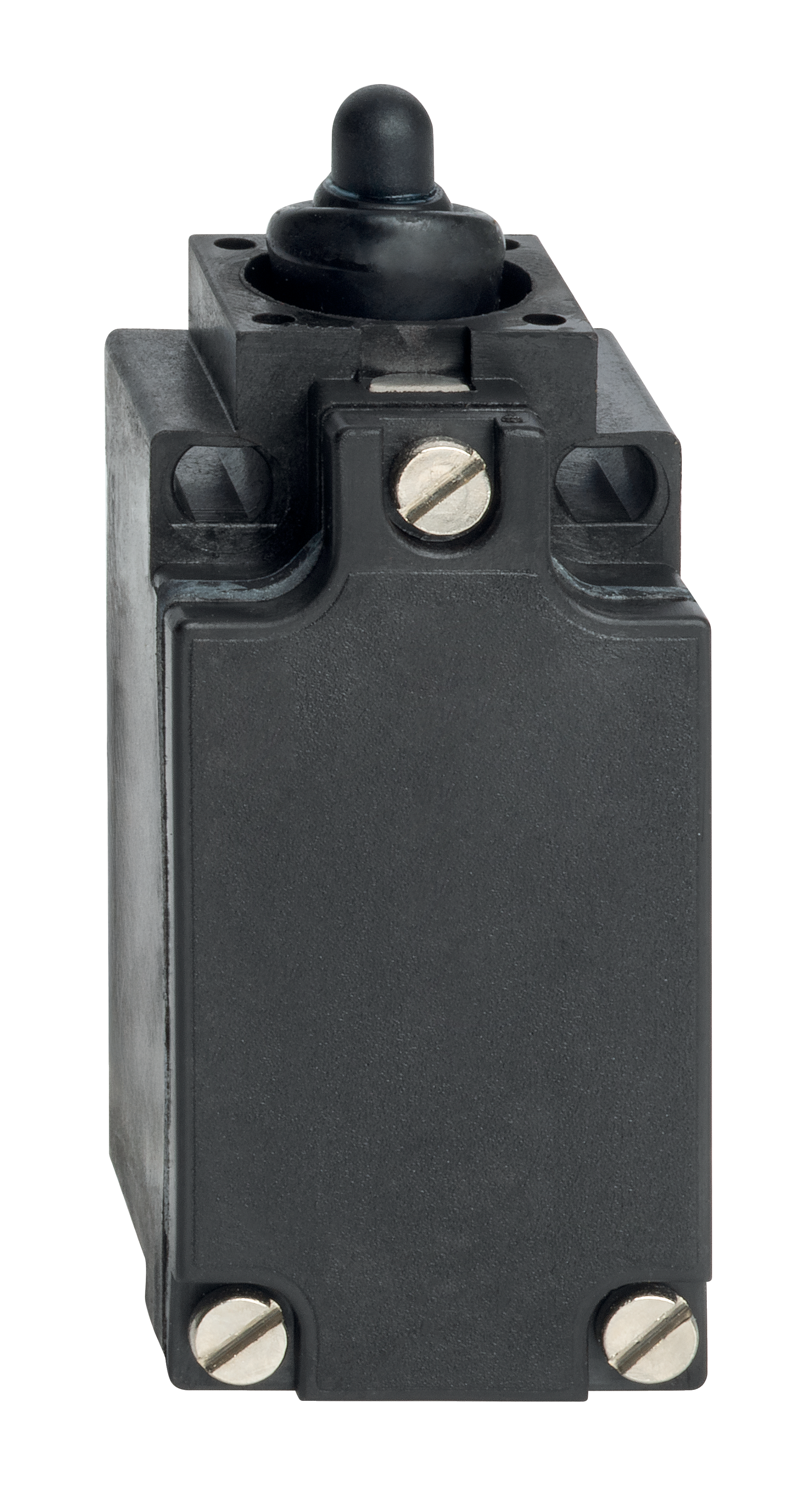

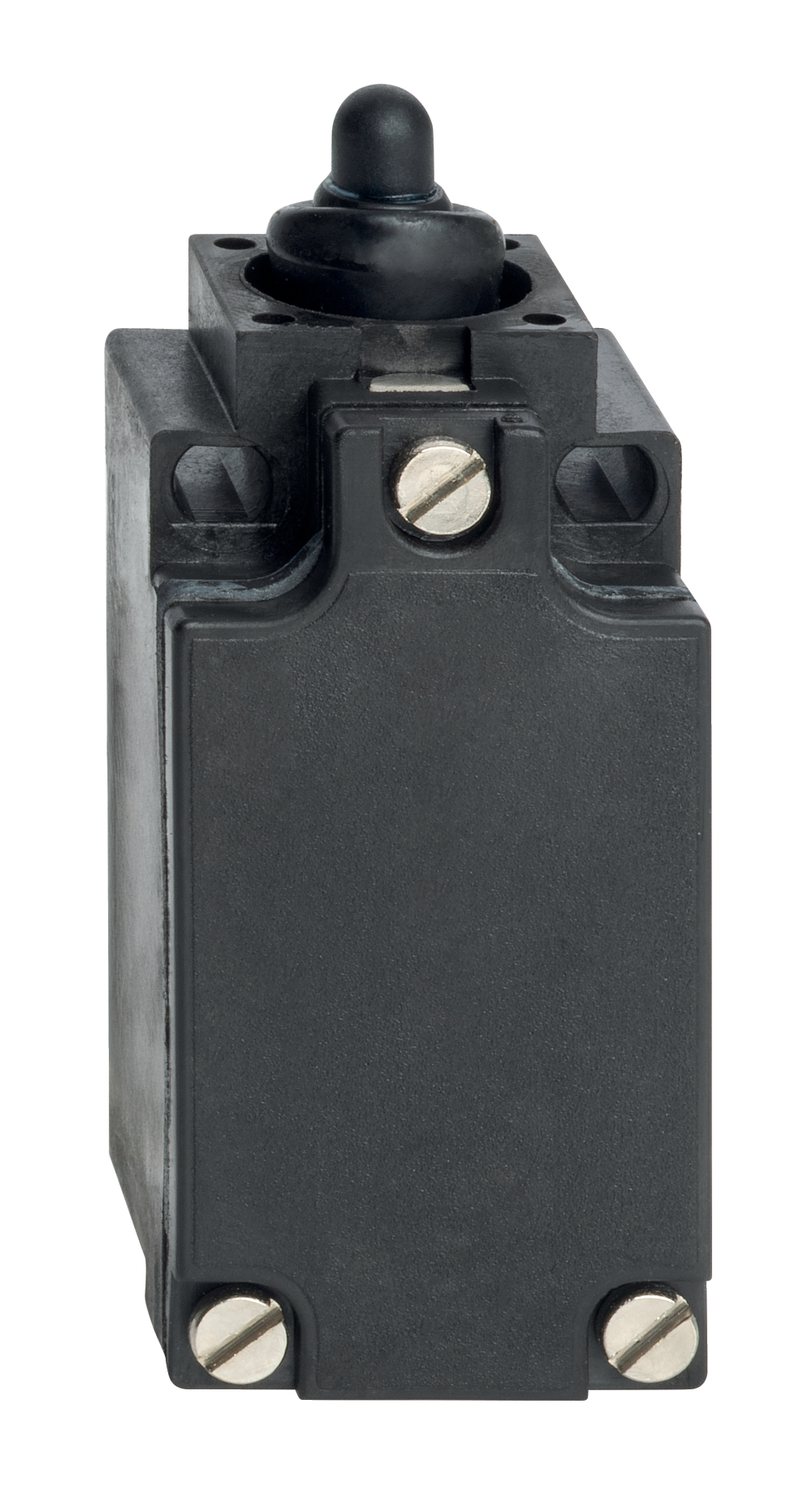

Foto do produto (foto individual do catálogo )
ID: ksek-f03
| 774,2 kB | .jpg | 352.778 x 651.2280000000001 mm - 1000 x 1846 px - 72 dpi
| 89,0 kB | .png | 74.083 x 136.525 mm - 210 x 387 px - 72 dpi
| 27,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 9,2 MB | .png | 169.333 x 312.67400000000004 mm - 2000 x 3693 px - 300 dpi
| 28,5 kB | .jpg | 67.028 x 123.47200000000001 mm - 190 x 350 px - 72 dpi
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | SEK |
| Type: | See ordering code |
| Description of the component: | Positive break position switch for safety functions or position switch without safety function |
| Relevant Directives: | Machinery Directive 1) | 2006/42/EC |
| Low Voltage Directive 2) | 2014/35/EU | |
| RoHS-Directive | 2011/65/EU |
| Affixing of the CE conformity mark: | 1) for safety components, whose type plate is labelled "safety component" 2) for position switches without safety function |
| Applied standards: | DIN EN 60947-5-1:2010 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, November 6, 2017 |
| Authorised signature Philip Schmersal Managing Director |
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
