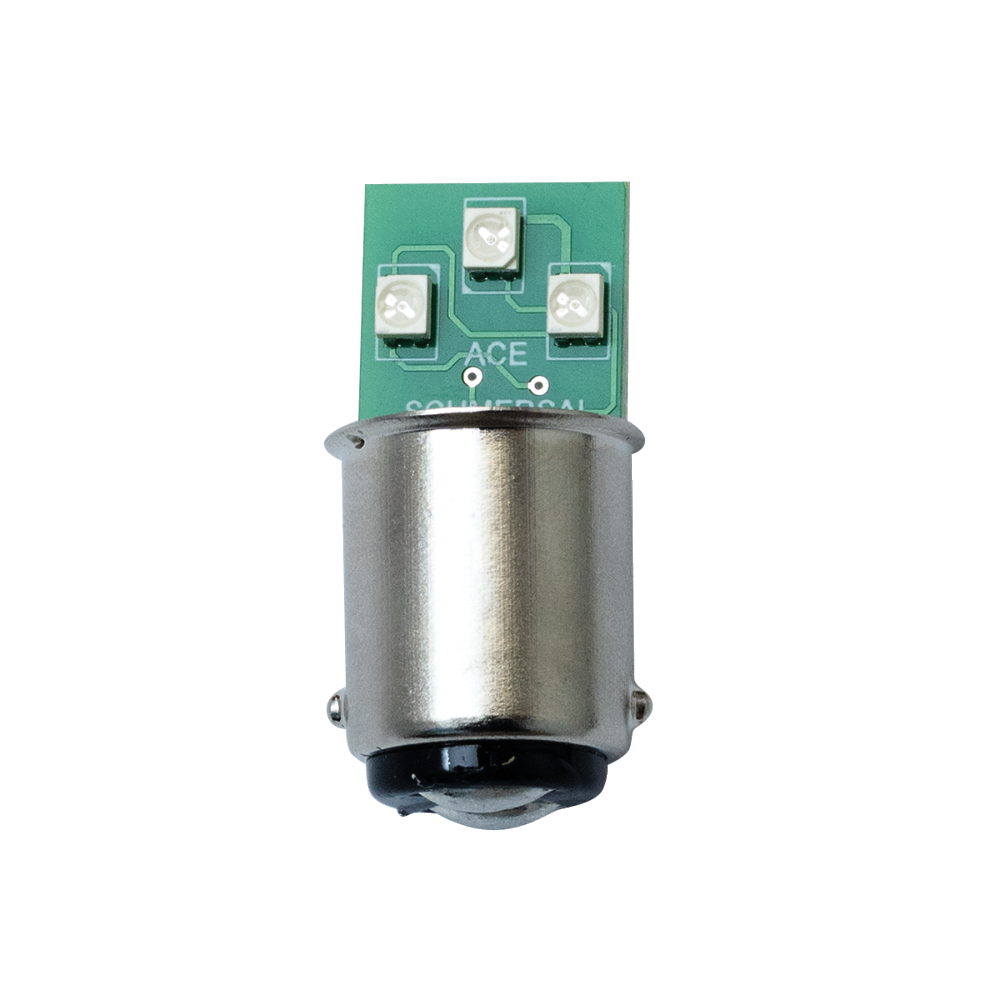

S6LS/16 220VCA/CC BA15D LT

Código do item: 167002707
S6LS/16 220VCA/CC BA15D LT

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados
  • Simples montagem
  • Tecnologia SMD
  • Maior Brilho
  • Utilizado na TLM 70

Código para encomenda

Descrição do tipo de produtos

S6LS/16 220VCA/CC BA15D LT
Número de artigo (Número de encomenda)

167002707
EAN (European Article Number)

7909113103772
Número eCl@ss, versão 12.0

27-37-12-92
Número eCl@ss, versão 11.0

27-37-12-92
Número eCl@ss, versão 9.0

27-37-92-13
Número ETIM, versão 7.0

EC002024
Número ETIM, versão 6.0

EC002024

Propriedades globais

Instruções

IEC 60947-5-1
Forma construtiva do compartimento

Miniatura
Material do invólucro

Alumínio
Material do invólucro

Poliamida
Cor do invólucro

Azul
Peso bruto

4 g
Vida útil óptica, máxima

50.000 h

Propriedades globais - Características

Número de LEDs

6

Dados mecânicos - dimensões

Conexão (mecânico)

Baioneta BA15D LT

Dados mecânicos - dimensões

Comprimento

31,6 mm
Largura

15 mm
Diâmetro total

15,1 mm
Altura da cúpula

12,3 mm

Ambiente

Tipo de proteção

IP54

Ambiente - Parâmetros de isolamento

Medição de isolação da tensão

500 V
Categoria de sobre-tensão

III

Dados elétricos

Potência máxima de consumo,

20 mA
Medição da tensão de operação

220 VAC
Medição da tensão de operação

220 VDC
Material dos contatos, elétrico

Silver, self-cleaning
Dados elétricos, máximo

10 A

Fluxo luminoso

950 lm
Intensidade luminosa

280 … 355 mcd

Indicação de Estado

Cor do LED

azul

Dados gerais

Orientação (Aplicações de aplicação)

Utilizado na TLM 70

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
