PSE-B24-240M
PSE-B24-240M
Downloads
- Quick assembly and connection
- DIN rail mounting
- Integrated PFC coil
- Wide input range (automatic selection)
- Superior temperature range and efficiency
Código para encomenda
| Código ACE Schmersal |
164320 |
| Descrição do tipo de produtos |
PSE-B24-240M |
| Número de artigo (Número de encomenda) |
167001592 |
| EAN (European Article Number) |
7909915587701 |
Propriedades globais
| Peso bruto |
1.150 g |
Propriedades globais - Características
| Indicação integrada, estado |
Sim |
| Número de LEDs |
1 |
Dados mecânicos
| Fixação |
fixável em perfil normalizado |
Dados mecânicos - dimensões
| Type of electrical connection |
Bornes com rosca |
Dados mecânicos - dimensões
| Largura |
70 mm |
| Altura |
124 mm |
| Profundidade |
121,6 mm |
Ambiente
| Tipo de proteção do invólucro |
IP20 |
| Temperatura ambiente |
-20 ... +70 °C |
| Temperatura para armazenar e transportar |
-40 ... +85 °C |
Dados elétricos
| Faixa de frequência |
47 Hz 63 Hz |
| Tensão de operação |
90 ... 240 VAC -10 % / +10 % |
| Tipo de intervalo de tensão |
AC |
| Medição da tensão de operação |
90 ... 240 VAC |
| Corrente operacional nominal |
0,35 mA 3,5 mA |
| Tensão nominal CA mínima para controlos, 50 Hz, mínimo |
90 VAC |
| Tensão nominal CA mínima para controlos, 50 Hz, máximo |
264 VAC |
| Tensão nominal CA mínima para controlos, 60 Hz, mínimo |
90 VAC |
| Tensão nominal CA mínima para controlos, 60 Hz, máximo |
264 VAC |
| Tensão de saída DC |
24 ... 28 VDC |
| Corrente máxima de saída |
@ 24VDC |
| Potência de saída, máximo |
240 W |
Dados elétricos, Saída digital
| Corrente máxima de saída |
10.000 mA |
Dados elétricos - Compatibilidade eletromagnética (EMV)
| Compatibilidade eletromagnética |
EN 61000-3-2, Class A EN 61000-4-2,3,4,5,6,8,11 |
| Radiação de interferência |
EN 55022 |
| Imunidade a interferência |
EN 55024, Class B EN 55024 Diretiva CEM |

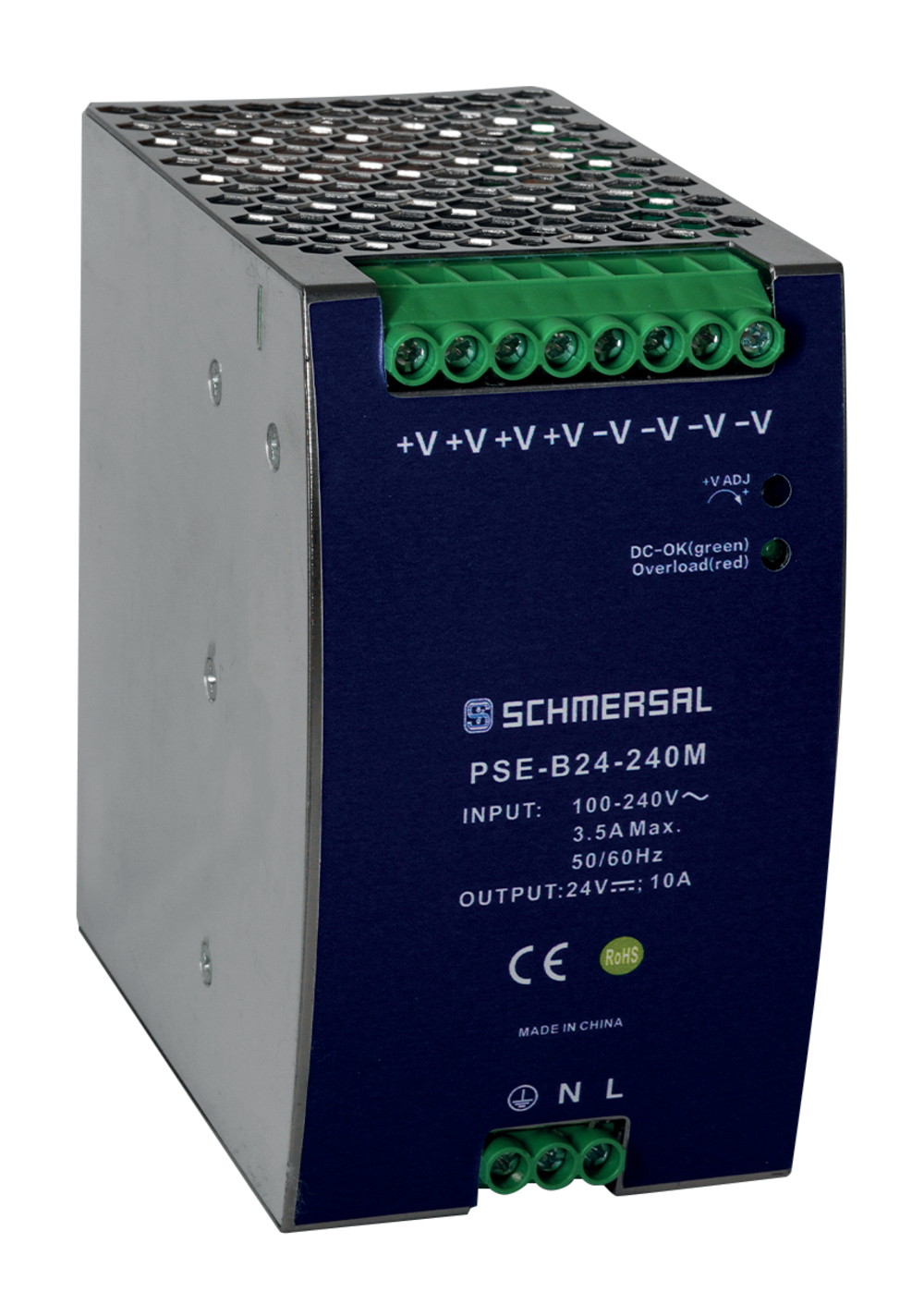

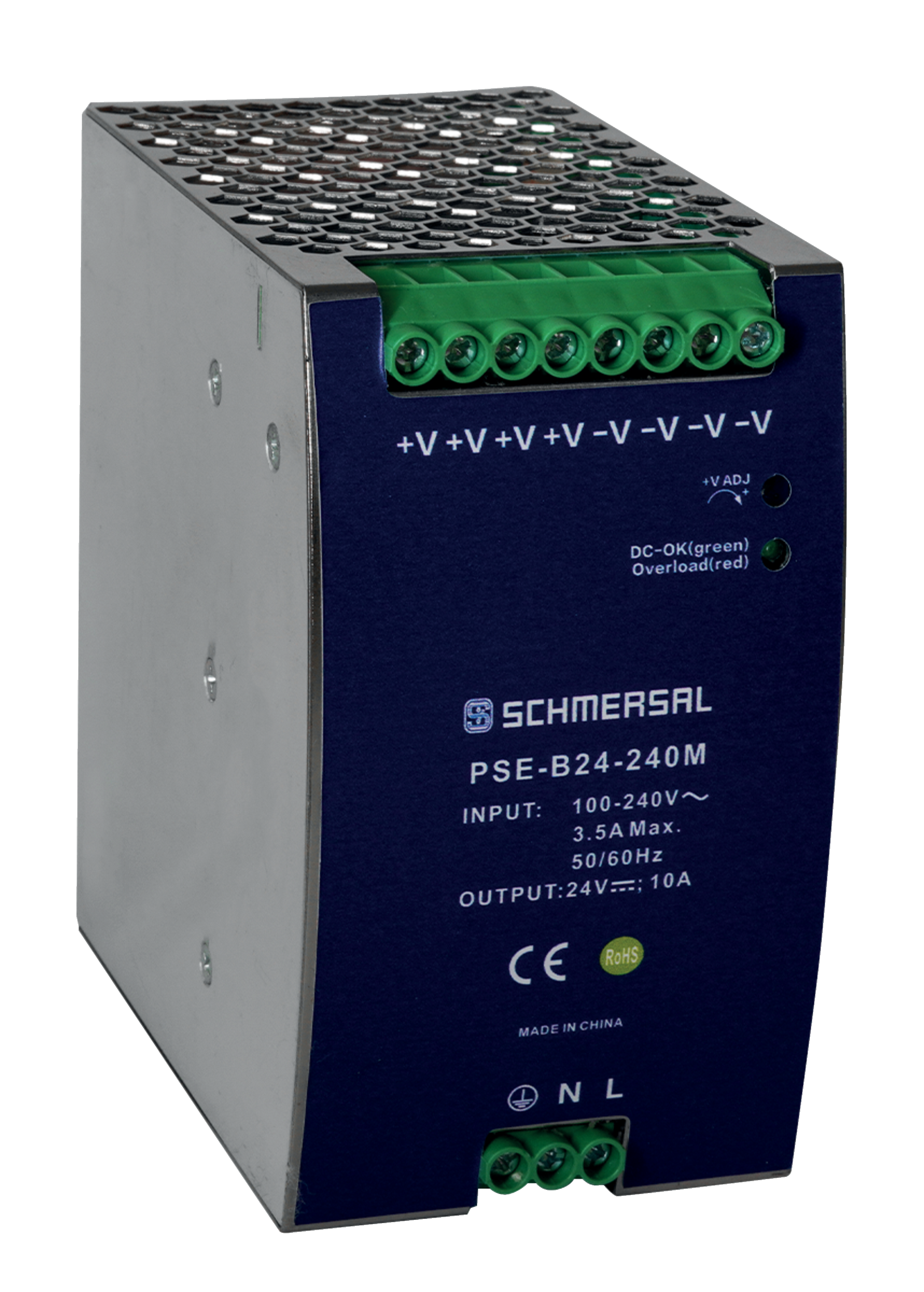

Foto do produto (foto individual do catálogo )
