PSE-A24-30S
PSE-A24-30S
Downloads
- Quick assembly and connection
- DIN rail mounting
- Integrated PFC coil
- Wide input range (automatic selection)
- Superior temperature range and efficiency
Código para encomenda
| Código ACE Schmersal |
164313 |
| Descrição do tipo de produtos |
PSE-A24-30S |
| Número de artigo (Número de encomenda) |
167001589 |
| EAN (European Article Number) |
7909614351528 |
Propriedades globais
| Peso bruto |
340 g |
Propriedades globais - Características
| Indicação integrada, estado |
Sim |
| Número de LEDs |
1 |
Dados mecânicos
| Fixação |
fixável em perfil normalizado |
Dados mecânicos - dimensões
| Type of electrical connection |
Bornes com rosca |
Dados mecânicos - dimensões
| Largura |
32 mm |
| Altura |
92 mm |
| Profundidade |
100 mm |
Ambiente
| Tipo de proteção do invólucro |
IP20 |
| Temperatura ambiente |
-20 ... +50 °C |
| Temperatura para armazenar e transportar |
-40 ... +85 °C |
Dados elétricos
| Faixa de frequência |
47 Hz 63 Hz |
| Tensão de operação |
90 ... 240 VAC -10 % / +10 % |
| Tipo de intervalo de tensão |
AC |
| Medição da tensão de operação |
90 ... 240 VAC |
| Corrente operacional nominal |
0,3 mA 0,8 mA |
| Tensão nominal CA mínima para controlos, 50 Hz, mínimo |
90 VAC |
| Tensão nominal CA mínima para controlos, 50 Hz, máximo |
264 VAC |
| Tensão nominal CA mínima para controlos, 60 Hz, mínimo |
90 VAC |
| Tensão nominal CA mínima para controlos, 60 Hz, máximo |
264 VAC |
| Tensão de saída DC |
24 ... 28 VDC |
| Corrente máxima de saída |
@ 24VDC |
| Potência de saída, máximo |
30 W |
Dados elétricos, Saída digital
| Corrente máxima de saída |
1.250 mA |
Dados elétricos - Compatibilidade eletromagnética (EMV)
| Compatibilidade eletromagnética |
EN 61000-3-2, Class A EN 61000-4-2,3,4,5,6,8,11 |
| Radiação de interferência |
EN 55022 |
| Imunidade a interferência |
EN 55024, Class B EN 55024 Diretiva CEM |

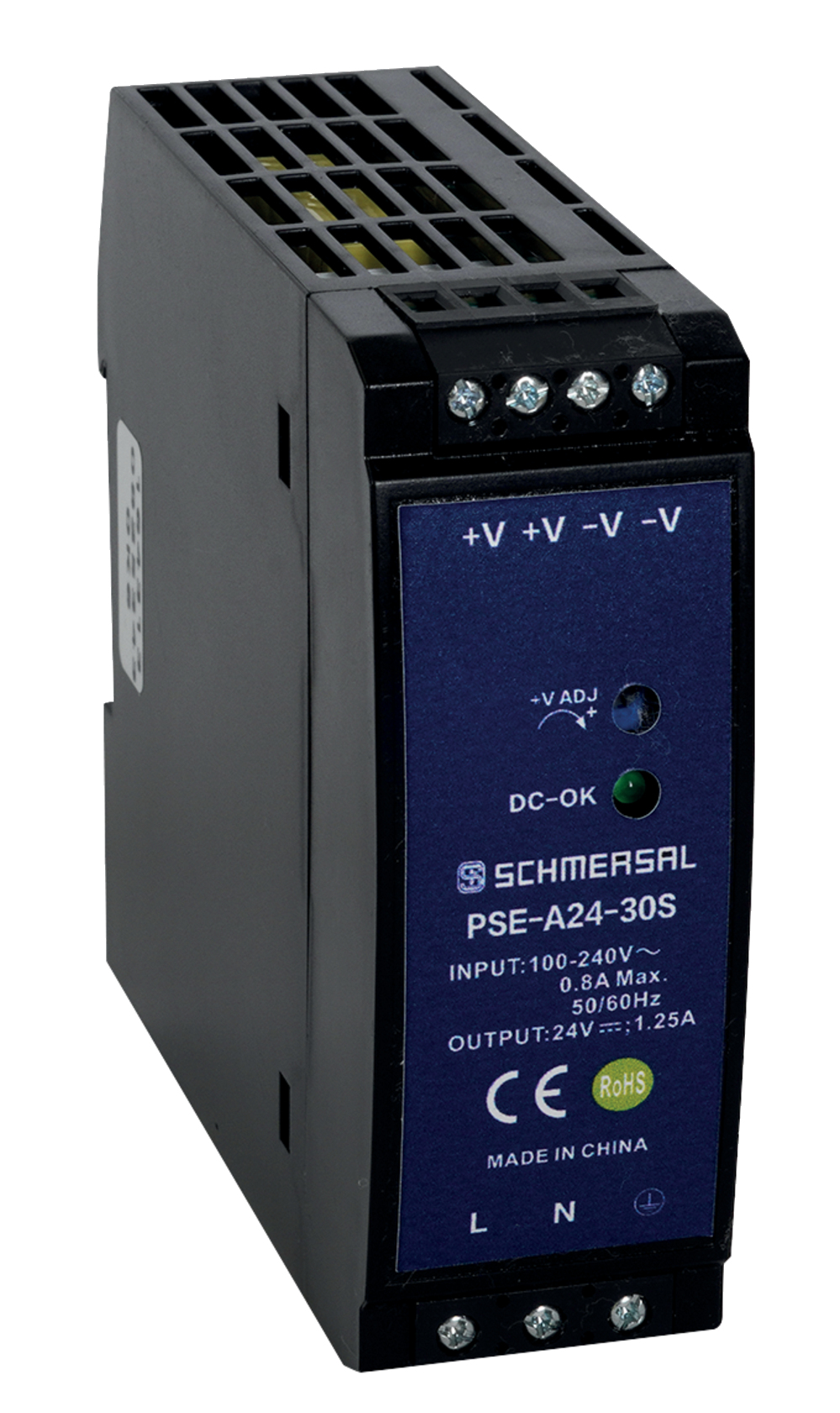

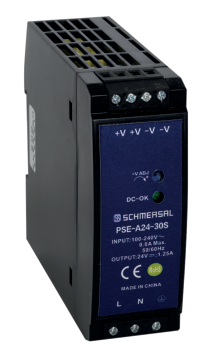

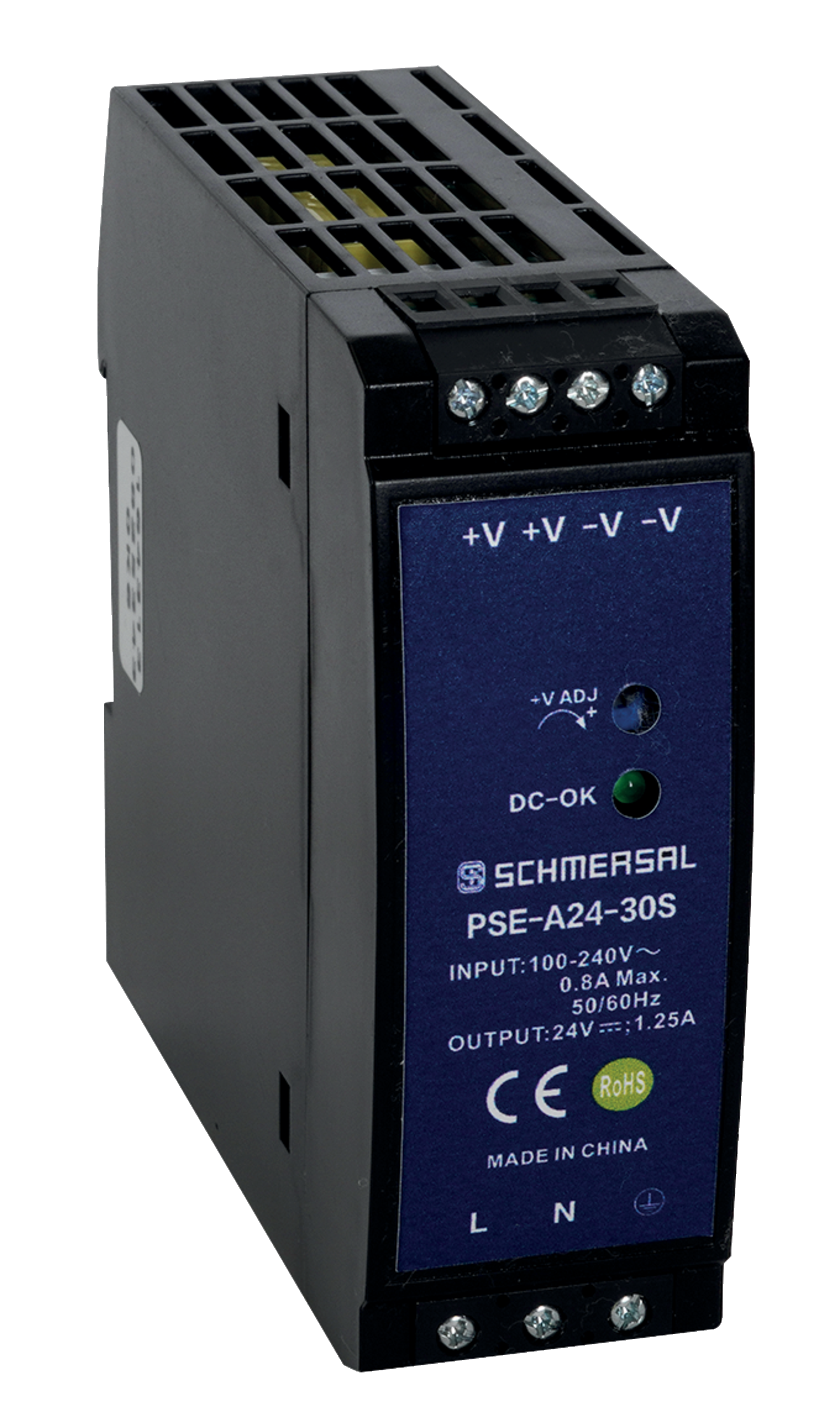

Foto do produto (foto individual do catálogo )
ID: pse-f04
| 730,9 kB | .jpg | 352.425 x 592.667 mm - 999 x 1680 px - 72 dpi
| 90,4 kB | .png | 73.731 x 124.178 mm - 209 x 352 px - 72 dpi
| 48,7 kB | .jpg | 73.378 x 123.472 mm - 208 x 350 px - 72 dpi
| 731,4 kB | .jpg | 352.425 x 592.667 mm - 999 x 1680 px - 72 dpi
| 92,5 kB | .png | 73.73100000000001 x 124.17800000000001 mm - 209 x 352 px - 72 dpi
| 45,7 kB | .jpg | 73.378 x 123.47200000000001 mm - 208 x 350 px - 72 dpi
| 36,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 6,6 MB | .png | 705.556 x 1185.6860000000001 mm - 2000 x 3361 px - 72 dpi
