MP-AZ/AZM201-P1
- Placa de montagem para a montagem simples e rápida
- Filme metálico; revestimento eletrostático
- Adequado para portas articuladas à direita e à esquerda
Código para encomenda
| Descrição do tipo de produtos |
MP-AZ/AZM201-P1 |
| Número de artigo (Número de encomenda) |
101194224 |
| EAN (European Article Number) |
4030661361697 |
| Número eCl@ss, versão 12.0 |
27-27-26-92 |
| Número eCl@ss, versão 11.0 |
27-27-26-92 |
| Número eCl@ss, versão 9.0 |
27-27-26-92 |
| Número ETIM, versão 7.0 |
EC002594 |
| Número ETIM, versão 6.0 |
EC002594 |
Propriedades globais
| Material do revestimento do compartimento |
revestimento eletrostático |
| Material |
Filme metálico |
| Cor do produto |
Preto |
| Peso bruto |
714 g |

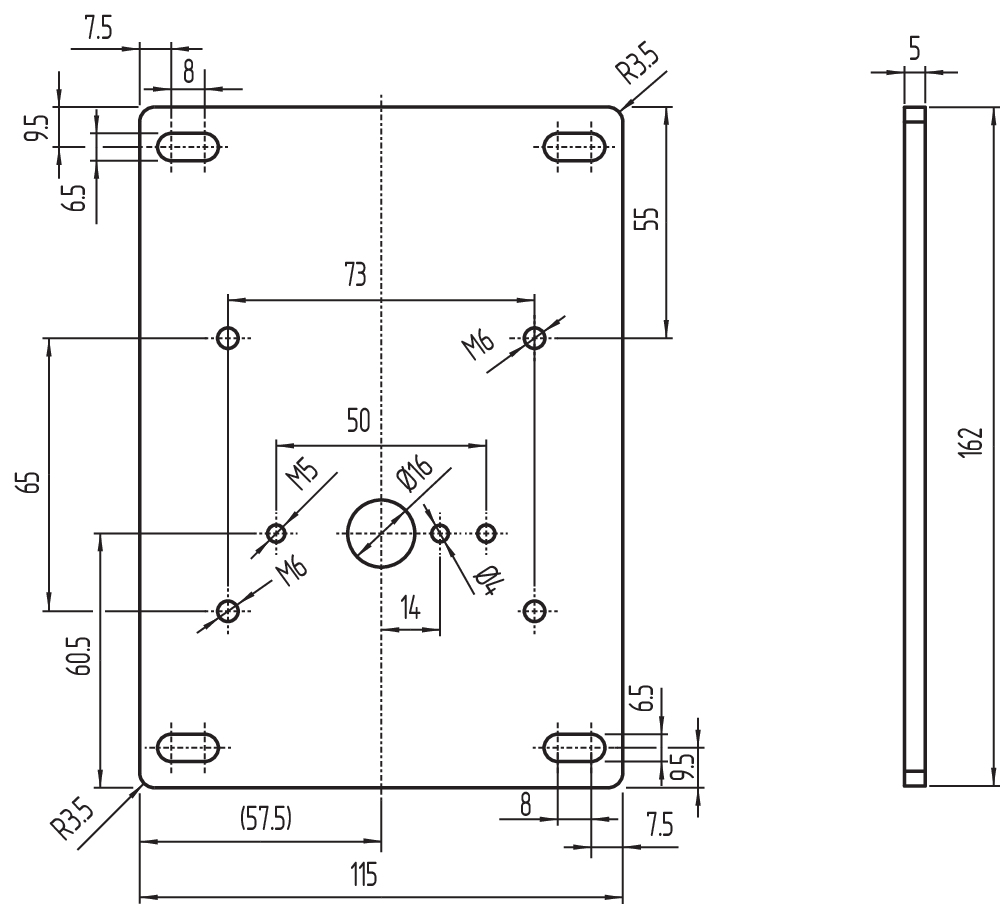

Dados mecânicos - dimensões
| Largura |
162 mm |
| Altura |
115 mm |
| Profundidade |
5 mm |
Escopo do fornecimento
| Escopo do fornecimento |
1x Placa de montagem |
Acessórios
| Informação do produto |
AZ/AZM201-B30-P1 |

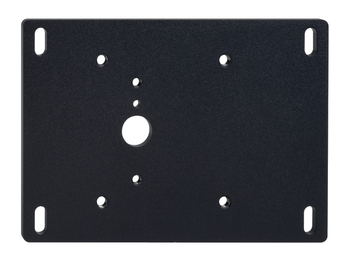

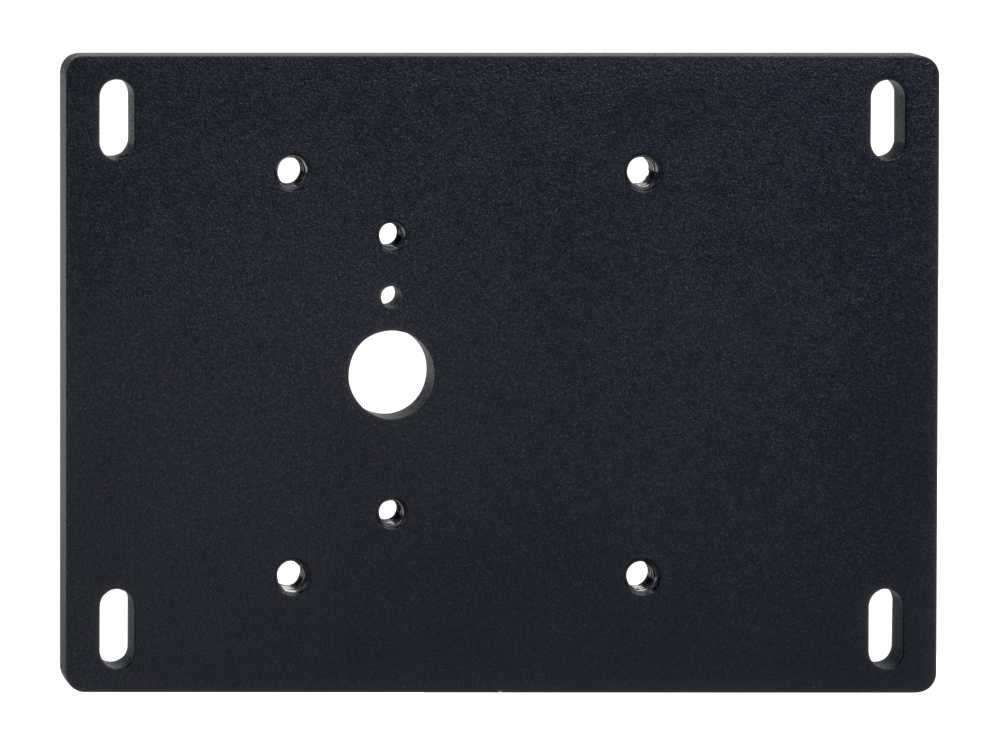

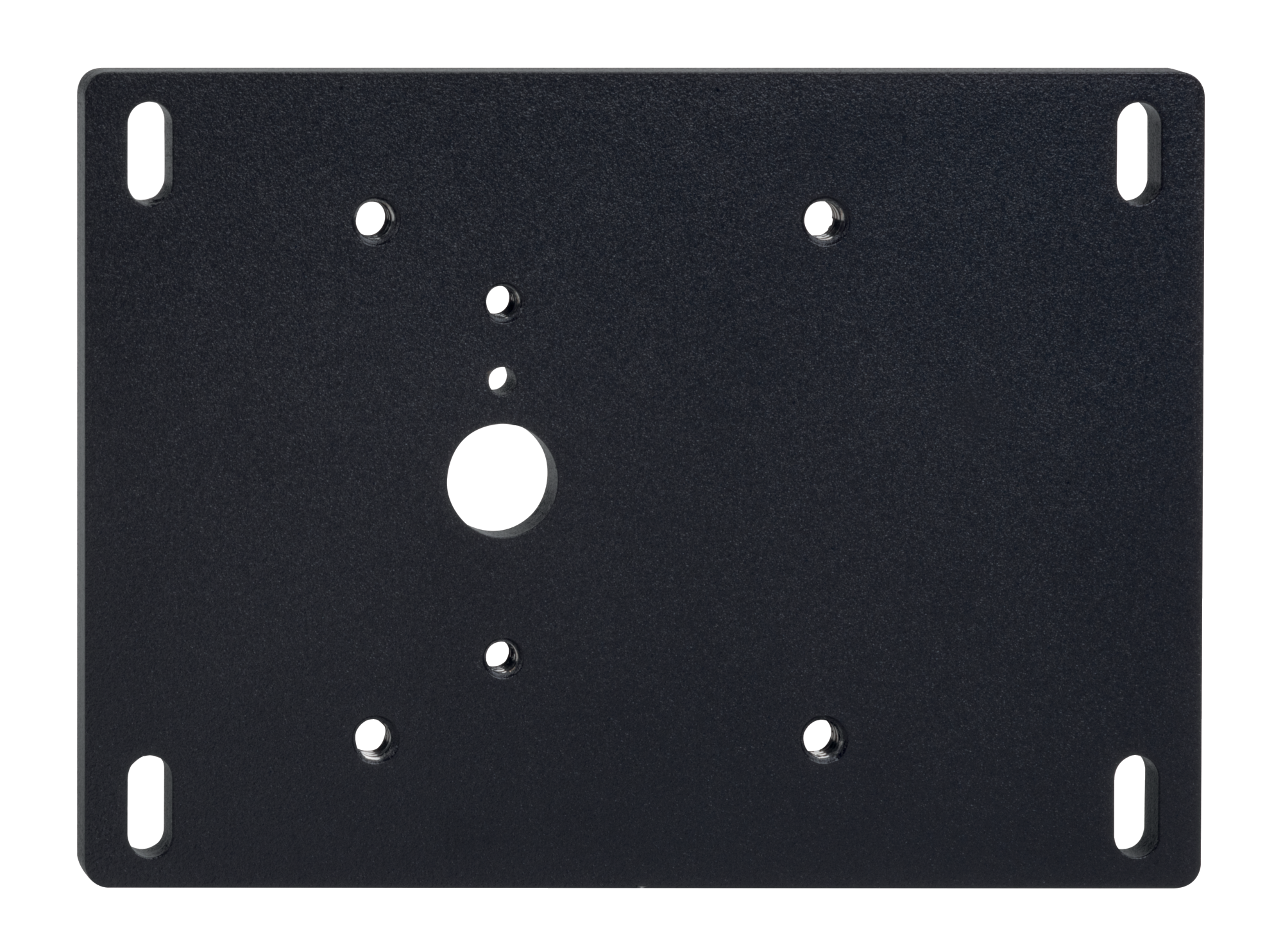

Foto do produto (foto individual do catálogo )
ID: mp-az-azm200-p1
| 449,1 kB | .jpg | 352.778 x 261.761 mm - 1000 x 742 px - 72 dpi
| 30,4 kB | .png | 74.083 x 55.033 mm - 210 x 156 px - 72 dpi
| 45,6 kB | .jpg | 123.47200000000001 x 91.72200000000001 mm - 350 x 260 px - 72 dpi
| 29,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,4 MB | .png | 169.333 x 125.64500000000001 mm - 2000 x 1484 px - 300 dpi

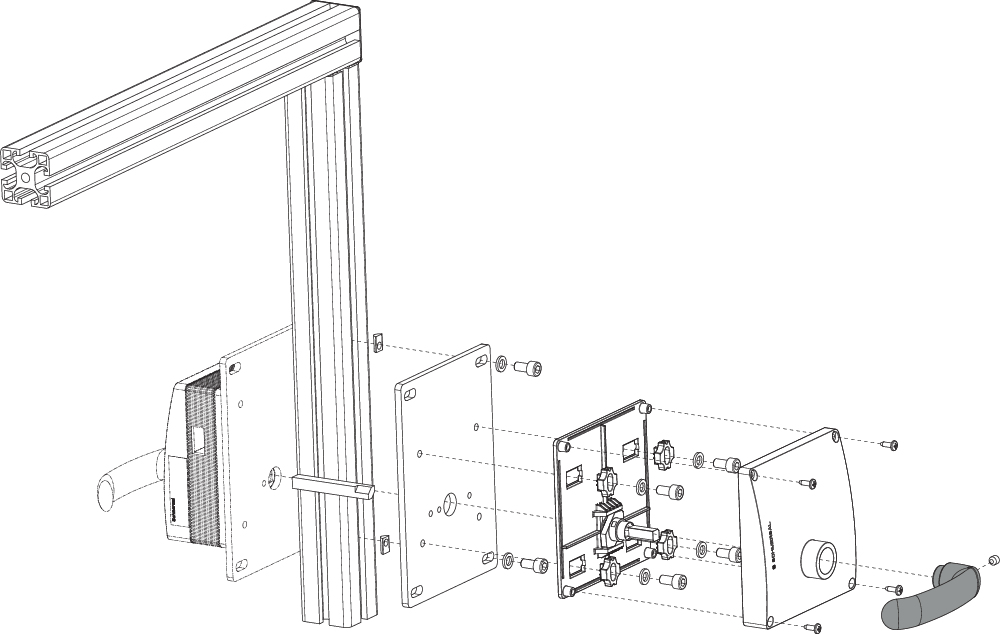

Exemplo de montagem
Gráfico do produto (desenho vista explodida)
ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP
Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
