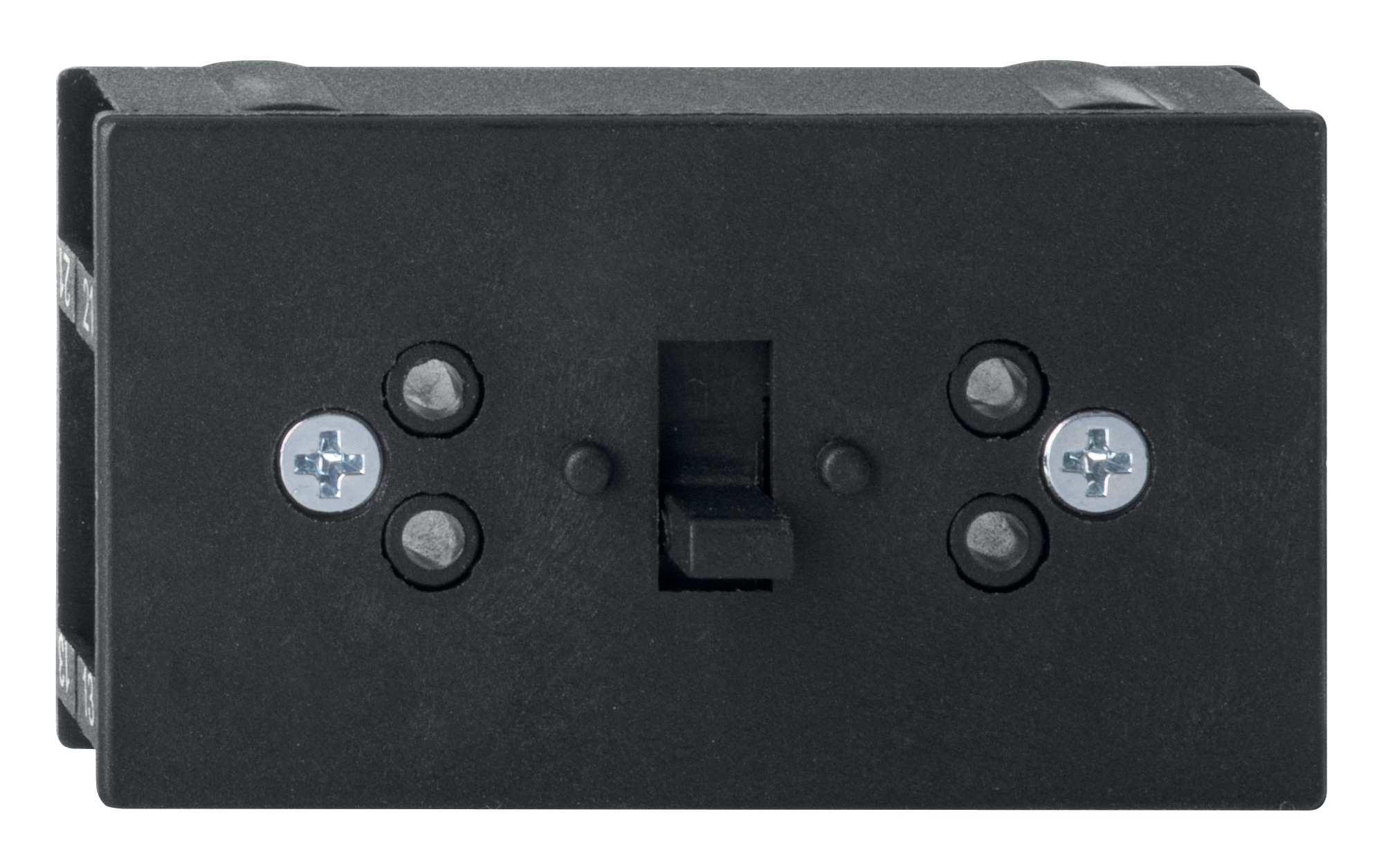

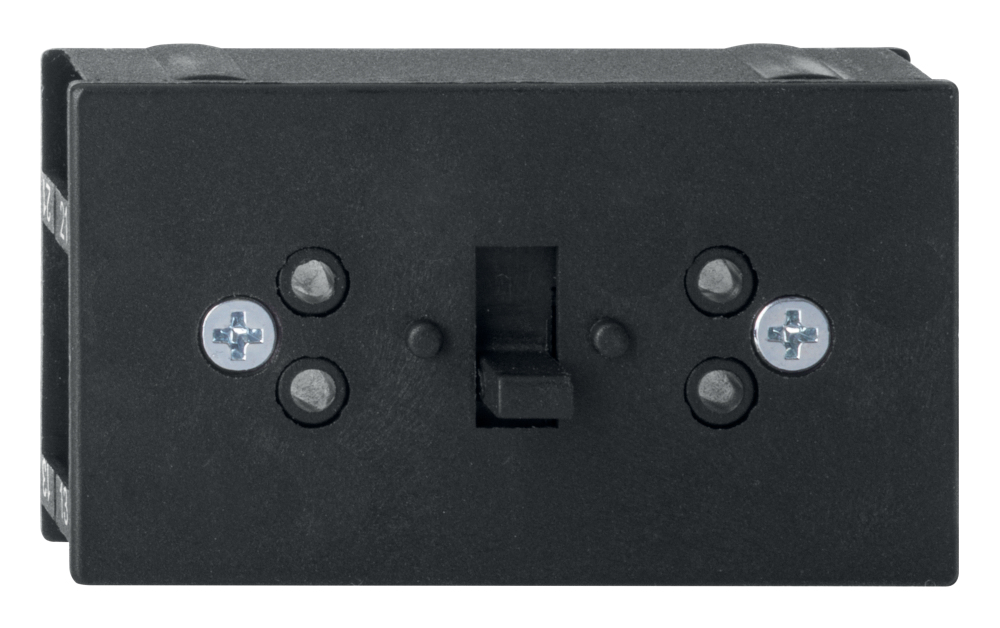

MBH2-11A01

Código do item: 101217382
MBH2-11A01

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados
  • design Higiênico
  • Tipo de protecção IP69K

Código para encomenda

Descrição do tipo de produtos

MBH2-11A01
Número de artigo (Número de encomenda)

101217382
EAN (European Article Number)

4030661639253
Número eCl@ss, versão 12.0

27-37-13-02
Número eCl@ss, versão 11.0

27-37-13-02
Número eCl@ss, versão 9.0

27-37-13-02
Número ETIM, versão 7.0

EC000041
Número ETIM, versão 6.0

EC000041

Propriedades globais

Versão

Módulo adicional de interruptor principal 40 A
Formato

Módulo de contacto auxiliar 1 contacto NA com retardo/contacto NF precoce + 1 contacto NF
Condição de instalação (mecânico)

Módulo adicional para instalação posterior do interruptor principal de montagem frontal
Material do invólucro

Plástico
Cor dos invólucros

Preto
Peso bruto

22 g

Propriedades globais - Características

Número de contatos auxiliares

2

Dados mecânicos

Fixação

parafusos

Dados mecânicos - dimensões

Secção mínima dos cabos de conexão,

1 mm², flexívell
Secção máxima dos cabos de conexão,

2.5 mm², flexível
Orientação (secção dos cabos de conexão)

Todas as indicações sobre a secção dos cabos incluem os fios condutores.
Seção do cabo/fio

14 AWG
Binário de aperto da conexão elétrica

2,5 Nm
Conexão (mecânico)

Conexão por parafuso

Dados mecânicos - dimensões

Comprimento

72 mm
Largura

20 mm
Altura

40 mm

Ambiente

Temperatura ambiente

+0 ... +80 °C

Dados elétricos

Corrente de ensaio térmico

10 A
Medição da tensão de operação

500 VAC
Corrente de curto-circuito de acordo com EN 60947-5-1 {A}

3.000 A
Categoria de aplicação AC-15

500 VAC
Categoria de aplicação AC-15

1 A
Princípio de comutação

Comutação lenta

Escopo do fornecimento

Orientação (Escopo do fornecimento, número e tipo)

Parafusos de montagem incluídos na entrega

Orientação

Orientação (geral)

Adequado para interruptores principais de 40 A das séries H200 e H233

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
