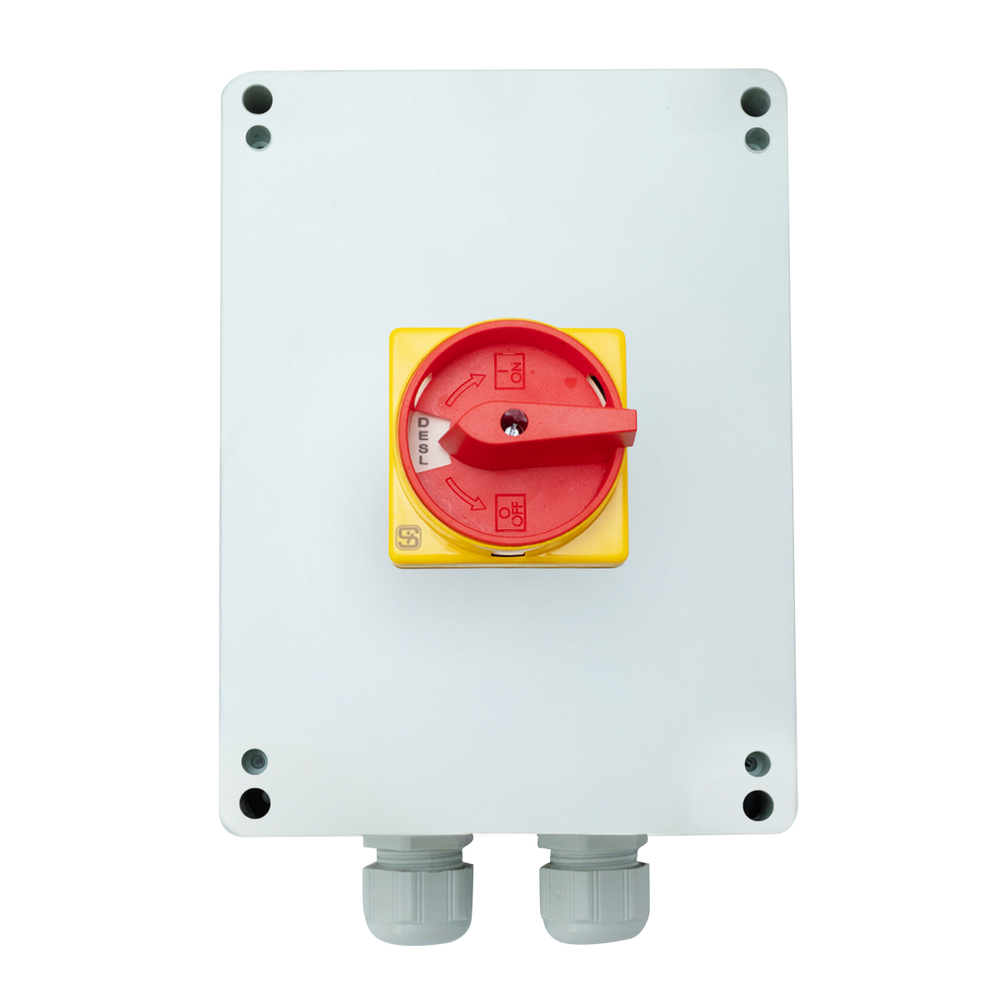

LB 225 B33 C/ CX ABS

Código do item: 163061795
LB 225 B33 C/ CX ABS

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados
  • Frontal com 3 aberturas para travamento, evita que seja ligado por pessoa não autorizada
  • Envolucro Termoplástico
  • Materiais resistentes e desenvolvidas para suportar diversas aplicações

Código para encomenda

Código ACE Schmersal

14402528
Descrição do tipo de produtos

LB 225 B33 C/ CX ABS
Número de artigo (Número de encomenda)

163061795
EAN (European Article Number)

7909113009203
Número eCl@ss, versão 12.0

27-37-14-91
Número eCl@ss, versão 11.0

27-37-14-03
Número eCl@ss, versão 9.0

27-37-14-03
Número ETIM, versão 7.0

EC000216
Número ETIM, versão 6.0

EC000216

Propriedades globais

Instruções

IEC 60947-1

IEC 60947-3
Versão

Seccionadora 25 A em Caixa
Formato

Retangular
Condição de instalação (mecânico)

arbitrariamente
Alternar

Curto
Tipo de selagem

Membrana

Vedante
Material da placa de montagem

Plástico
Material do anel frontal

Plástico
Material dos alternar

Plástico
Cor do elemento de contato

Preto
Cor do anel frontal

amarelo
Cor do knob

vermelho
Cor dos foles

Preto
Peso bruto

600 g

Propriedades globais - Características

Posição neutral de bloqueamento

Sim
Retenção

Sim
Isolação total

Sim
Número de chave de posição

1
Número de contactos principais

3

Dados mecânicos

Desbloqueio

Destravamento por rotação
Posição com retenção

direita
Mínima resistência mecânica

100.000 comutações
Ângulo, Ângulo de comutação da esquerda à direita

90 °
Fixação

parafusos

Dados mecânicos - dimensões

Type of electrical connection

Bornes com rosca
Cabo guia

2 x PG13.5
Secção mínima do cabo

6 mm
Secção máxima do cabo

12 mm
Secção mínima dos cabos de conexão,

0.75 mm², flexível

2,5 mm², rígido
Secção máxima dos cabos de conexão,

10 mm², rígido

6 mm², flexível
Orientação (secção dos cabos de conexão)

Todas as indicações sobre a secção dos cabos incluem os fios condutores.
Seção do cabo/fio

10 AWG
Binário de aperto dos terminais

1,7 Nm

Dados mecânicos - dimensões

Comprimento

160 mm
Altura

120 mm
Profundidade de montagem

132 mm
Cor do anel frontal

62 mm
Comprimento da manopla

50 mm
Diâmetro da manopla

50 mm

Ambiente

Tipo de proteção

IP65

Ambiente - Parâmetros de isolamento

Medição da rigidez dielétrica da tensão máxima

6 kV

Dados elétricos

Corrente de ensaio térmico

25 A
Medição da tensão de operação

690 VAC
Corrente de curto-circuito de acordo com EN 60947-5-1 {A}

30.000 A
Capacidade de comutação, AC-3

44.000 W
Capacidade de comutação, AC-23

60.000 W
Princípio de comutação

Comutação lenta

ACE Schmersal Eletroeletrônica Ind. Ltda, Av. Brasil, nº 815, Jardim Esplanada – CEP 18557-646 Boituva/SP

Os dados e informações fornecidas foram cuidadosamente verificados. No entanto as imagens podem divergir do original. Informações técnicas adicionais podem ser encontradas no manual. Alterações técnicas e erros são possíveis.
